الهندسة الخزفية مقابل العدسات الصوتية. كيف يختار المهندسون بنية محول الطاقة بالموجات فوق الصوتية المركزة

الجمهور. يختار مهندسو OEM ومهندسو الأنظمة استراتيجية التركيز محولات الطاقة بالموجات فوق الصوتية.

نادرًا ما يختار المهندسون بنية التركيز لأنها تبدو أنيقة على السبورة البيضاء. لقد اختاروها لأنها تتحمل اختلافات التصنيع، وتحافظ على استقرار الأداء في وسط الاقتران الحقيقي، ويمكن بناؤها مرارًا وتكرارًا دون تحويل كل وحدة إلى مشروع علمي لمرة واحدة.

تقارن هذه المقالة بين طريقتين شائعتين في تصميم محول الطاقة بالموجات فوق الصوتية المركزة.

سيراميك بيزو منحني كرويًا (مركز).. عنصر بيزو نفسه هو سطح التركيز.
سيراميك بيزو مسطح بالإضافة إلى عدسة صوتية. بيزو يولد الموجة. تقوم العدسة بتشكيلها، غالبًا في البنى المبنية منها أقراص بيزو مسطحة, حلقات، أو أنابيب.

لا يوجد أي منهما متفوق عالميًا. يعتمد الاختيار "الصحيح" على ما تقوم بتحسينه. التردد، ودورة العمل، والإرتفاع الحراري، وتقلب الاقتران، وحجم الإنتاج، واستراتيجية الخدمة، والقيود التنظيمية، ومدى حساسية فريقك لإعادة صياغة المحاذاة.

إذا كنت هنا لأن فريقك يتناقش العدسة الصوتية مقابل البيزو المنحني بالنسبة لجهاز جديد، فالهدف ليس الفوز بالجدال. الهدف هو اختيار بنية يمكنك تصنيعها والتحقق منها وتأهيلها ودعمها دون مفاجآت غير سارة. بالنسبة للسياق الهندسي، قارن كيفية تركيز سيراميك بيزو على شكل وعاء بالموجات فوق الصوتية و غطاء كروي مقابل تصميم نصف كروي.

استخدم هذه الصفحة عندما تكون بنى التركيز ضمن الخيارات المطروحة. إذا كان فريقك لا يزال يقارن عائلات الأشكال على مستوى واسع، فارجع أولاً إلى نظرة عامة على هندسة السيراميك الكهرضغطية. هنا نركز على القرار التالي: هل ينبغي إنشاء التركيز بواسطة سيراميك منحني أم بواسطة عنصر مسطح مع عدسة صوتية.

نموذج عقلي سريع. حيث يحدث التركيز بالفعل

التركيز هو نتيجة أ المرحلة الأمامية يتم تشكيلها بحيث تتقارب الطاقة في منطقة مستهدفة. يمكنك تشكيل تلك المرحلة الأمامية بطريقتين على الأقل.

هندسة السطح المشع. يطلق البيزو المنحني بشكل طبيعي واجهة موجة متقاربة.
عنصر انكساري في المسار الصوتي. تقوم العدسة بتغيير مسارات سرعة الانتشار بحيث تنحني واجهة الموجة.

من الناحية العملية، يجب أن تتعامل كلتا الطريقتين مع كل ما يحاول إلغاء التركيز على تصميمك. طبقات السندات. مقاومة الدعم. صلابة السكن. انحراف درجة الحرارة. تغيير متوسط. مكدسات التجميع. سلالة الكابل. دخول الرطوبة. والحقيقة البسيطة هي أن تفاوتات الإنتاج ليست خطأ تقريبيًا.

الطريقة المفيدة للحفاظ على هذا الأمر هي فصل ثلاث "قصص مركزة".

التركيز الهندسي. ما يعنيه CAD بالأبعاد الاسمية.
التركيز الصوتي. ما تقيسه في رسم خرائط شعاع خزان المياه على وحدة ذهبية.
التركيز على الإنتاج. ما تحصل عليه عبر 50 أو 200 وحدة بعد تراكم التسامح وتباين الترابط والتدوير الحراري.

تحدث معظم حالات فشل المشروعات بسبب قيام الفرق بتحسين الأولين، ثم اكتشاف الثالث بعد فوات الأوان. للاطلاع على التحليل الهندسي القائم على الفشل، انظر خطر اقتران الوضع في السيراميك الانضغاطي.

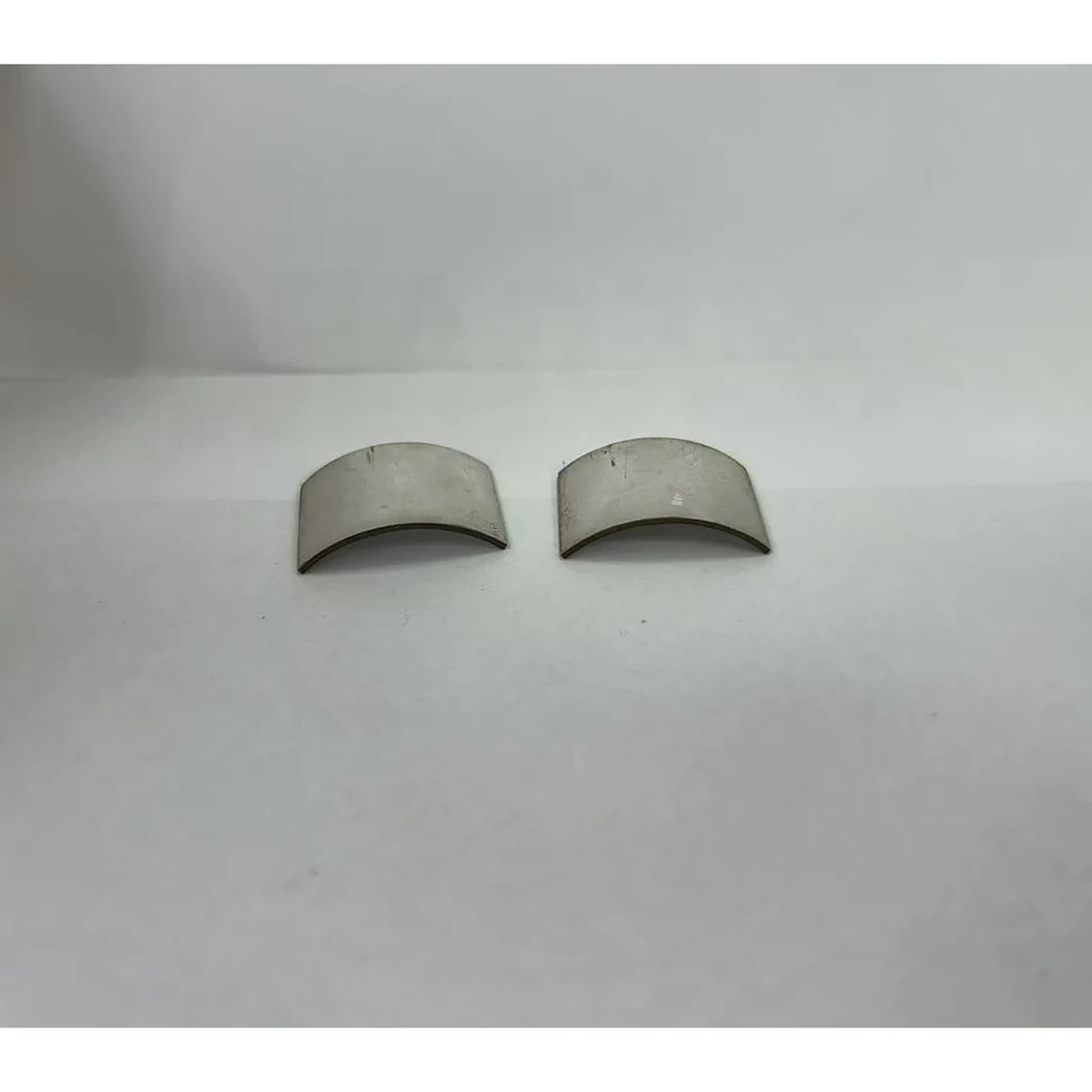

شرائح بيزو منحنية مخصصة تُظهر هندسة الغلاف الجزئي لمقارنة البنية المركزة — الجزء المنحني المخصص للبنيات التي تركز على الصدفة الجزئية

تأطير القرار. ابدأ بالقيود، وليس التفضيلات

إذا كنت تتذكر شيئًا واحدًا فقط، فتذكر هذا. أنت لا تختار "منحنية مقابل عدسة". أنت تختار مجموعة المخاطر التي تفضل امتلاكها.

طريقة عملية للهيكلة اختيار طريقة التركيز بالموجات فوق الصوتية هو طرح خمسة أسئلة. يمكن أيضًا للفرق التي تقوم بتقييم العناصر المركزة أن تقوم بمراجعتها متى يجب عدم استخدام السيراميك الكهرضغطي المركز قبل قفل العمارة.

ما مقدار الكفاءة الصوتية التي يمكنك تحمل خسارتها؟
إلى أي مدى يجب أن تكون الخصائص البؤرية قابلة للتكرار عبر الوحدات وبمرور الوقت؟
ما مدى تغير وسط الاقتران الخاص بك، وما مدى التحكم في المحاذاة في المجال؟
كم من الوقت يجب أن يظل الأداء مستقرًا في ظل دورة العمل وضغط درجة الحرارة؟
ما هو حجم الخدمة ونموذج الخدمة لديك؟ النموذج الأولي، أو تصنيع المعدات الأصلية ذات الحجم المنخفض، أو الإنتاج الموسع مع قطع الغيار؟

أضف اثنين آخرين إذا كنت تقوم ببناء منتج تجاري.

ما الذي تقيسه خطة التحقق الخاصة بك فعليًا. خريطة الشعاع، أو الطاقة الصوتية، أو ارتفاع درجة الحرارة، أو انجراف المعاوقة، أو كل ما سبق؟
ماذا يحدث عند استبدال الأجزاء. هل يمكن للفني تبديل الوحدة دون إعادة المعايرة؟

سوف نستخدم هذه الأسئلة لمقارنة البنيات على الأبعاد الدقيقة التي تحدد عادةً المشاريع الحقيقية.

1. الكفاءة الصوتية وخسائر الإدراج

الكفاءة الصوتية ليست رقما واحدا. وهو مزيج من التحويل الكهروميكانيكي، والإشعاع الصوتي إلى الوسط، وما يبقى على قيد الحياة في جميع الواجهات حتى يصل إلى المنطقة البؤرية.

سيراميك بيزو منحني

الميزة النموذجية. واجهات أقل في مسار التركيز.

عندما يكون السيراميك هو سطح التركيز، يمكنك غالبًا تجنب إضافة جزء انكسار إضافي مباشرة في المسار الصوتي. يمكن أن يؤدي ذلك إلى تقليل خسائر الإدراج التراكمية المرتبطة بالطبقات الإضافية.

ولكن هناك مشكلة. لا تزال معظم تطبيقات السيراميك المنحنية تتطلب ذلك.

خط ربط لطبقة مطابقة أو لوحة تآكل
واجهة اقتران بالوسط
أحيانًا يكون طلاءًا واقيًا أو حاجزًا معدنيًا

إذا كان تصميمك يحتاج إلى طبقات متطابقة متعددة، أو إذا كان انحناءك يفرض تشكيل طبقة غير ملائمة، فقد تزحف الخسائر مرة أخرى. يمكن أن تصبح الطبقة المطابقة التي يسهل تطبيقها على جزء مسطح غير متسقة على سطح منحني ما لم تكن الأدوات والتحكم في اللزوجة قويين.

خطر للمشاهدة. يتصرف تقلب سمك طبقة السندات مثل العدسة غير المرغوب فيها.

يمكن أن تؤدي وجود طبقة لاصقة أكثر سمكًا قليلًا على واجهة منحنية إلى حدوث أخطاء في الطور المكاني. لا يتم توزيع هذا الخطأ بالتساوي. إنها تعتمد على الهندسة. وتكون النتيجة في كثير من الأحيان نقطة بؤرية موسعة، أو كثافة ذروة منخفضة، أو مسافة بؤرية متغيرة.

خطر ثانوي. تأثيرات الحافة والأوضاع الطفيلية.

يمكن أن يؤدي الانحناء والتثبيت إلى جعل بعض مناطق الحواف تشهد إجهادًا وظروفًا حدودية مختلفة. يمكن أن يؤدي ذلك إلى زيادة الاقتران إلى أوضاع غير مرغوب فيها، مما يظهر كخسارة ميكانيكية إضافية وحرارة.

عدسة بيزو مسطحة بالإضافة إلى عدسة صوتية

الميزة النموذجية. يمكنك تحسين كل نظام فرعي.

كومة بيزو مسطحة مفهومة جيدًا، وسهلة المطابقة، وسهلة الدعم. ثم تقوم بتصميم عدسة للقيام بمهمة واحدة. تشكيل واجهة الموجة.

هذا الفصل قوي. يمكنك تكرار هندسة العدسة دون إعادة تأهيل عملية الضغط الانضغاطي. يمكنك أيضًا اختيار مواد عدسات مختلفة للوسائط المختلفة أو نطاقات درجات الحرارة.

التكلفة. كل واجهة هي فرصة لفقدان الطاقة.

جلب العدسات.

تخفيف مادة العدسة
فقدان الانعكاس عند حدود العدسة
فقدان طبقة الرابطة وتأثيرات السمك

إذا كانت العدسة مصنوعة من البوليمر، فقد يكون التوهين غير تافه عند الترددات الأعلى أو درجات الحرارة المرتفعة. إذا كانت العدسة عبارة عن مادة صلبة، فقد يهيمن عدم تطابق المعاوقة والانعكاس ما لم تتم إدارتها بعناية باستخدام طبقات مطابقة أو معالجات سطحية.

خطر للمشاهدة. الانعكاسات الداخلية والموجات الموقوفة.

يمكن لهندسة العدسة وحدودها إنشاء انعكاسات ثانوية تتغذى مرة أخرى على البيزو. وهذا يمكن أن يشوه منحنيات المعاوقة وينتج في بعض الأحيان نقاطًا ساخنة محلية. غالبًا ما تكتشف الفرق ذلك فقط بعد اختبار دورة العمل الممتدة.

القاعدة العملية

إذا كنت تدفع ميزانيات الطاقة المحدودة، أو لا يمكنك تحمل خسارة الإدراج الإضافية، السيراميك المنحني غالبًا ما تبدو جذابة.
إذا كان نظامك قادرًا على تحمل المزيد من آليات الخسارة مقابل قابلية التصنيع والنمطية, عدسة غالبًا ما يكون أسهل في الهندسة والتكرار.

أحد الأنظمة الهندسية المفيدة هنا هو تقدير "ميزانية الخسارة" لكل واجهة. إذا لم تتمكن من الدفاع عن المكان الذي ذهبت إليه وحدات الواط، فسوف تواجه مشكلة في قياس الأداء. استخدم طرق اختبار بيزو متكررة وتتبع الانجراف مع اتجاهات d33 وk وQm.

2. التحمل التصنيع وتكرار التجميع

هذا هو المكان الذي تصبح فيه العديد من التصميمات قابلة للتصنيع. أو تموت بهدوء بعد النماذج الأولية الواعدة.

قابلية التكرار ليست مجرد تحمل الأبعاد. بل هو أيضا عملية الاختلاف. سمك اللاصق. علاج الانكماش. ضغط لقط. تقنية المشغل. الكثير والكثير من الانجراف المادي.

سيراميك بيزو منحني

يتطلب السيراميك المنحني التحكم في التصنيع.

نصف قطر الانحناء (ROC)
تجانس السماكة بعد التشكيل والحرق
تماثل القطب على سطح غير مستو
اتساق الاستقطاب
جودة السطح والتحكم في الشقوق الدقيقة

حتى انحرافات ROC الصغيرة يمكنها تغيير المسافة البؤرية. يمكن أن تؤدي تدرجات السُمك إلى تقسيم الرنين أو زيادة اقتران الوضع. يمكن أن يكون إنتاجية المناولة أقل. ليس لأن السيراميك هش من الناحية النظرية. لأن السيراميك الرقيق المنحني لا يتسامح مع التركيبات وانجراف العملية.

نقطة ألم التكرار. من الصعب تثبيت كومة التجميع باستمرار.

غالبًا ما يتطلب ربط الأجزاء المنحنية أدوات مخصصة للتحكم في توزيع الضغط وضغط المادة اللاصقة. "يبدو مرتبطًا" لا يعني أن "خط الرابطة موحد". يمكن أن تبدو المجموعتان متطابقتين ومع ذلك تختلفان في الاستجابة البؤرية لأن توزيع المادة اللاصقة مختلف.

واقع التفتيش. يعد قياس الانحناء أسهل من قياس خطأ الطور الصوتي الفعال.

يمكنك قياس ROC بالطرق الميكانيكية أو البصرية. لا يمكنك قياس أخطاء الطور الناتجة عن خطوط الروابط غير المنتظمة بشكل مباشر بدون رسم خرائط صوتية أو قياسات متخصصة. ولهذا السبب تحتاج التصميمات المنحنية غالبًا إلى تحكم أقوى في العملية والمزيد من مراقبة الجودة الصوتية.

عدسة بيزو مسطحة بالإضافة إلى عدسة صوتية

يمكن تصنيع السيراميك المسطح على نطاق واسع بعمليات ناضجة. يمكنك التحكم في أنماط السُمك والتوازي والأقطاب الكهربائية جيدًا.

تصبح العدسة بعد ذلك محرك التسامح.

دقة هندسة العدسة (شكل السطح، السمك)
موضع العدسة بالنسبة إلى البيزو
سمك خط الرابطة وتركيزه
تصميم مسند المحاذاة في السكن

ولكن هذه هي الأخبار الجيدة. يمكن التعامل مع عملية تصنيع العدسات وفحصها وكأنها جزء ميكانيكي كلاسيكي. يمكنك قياسه ورفضه واستبداله دون إلغاء عنصر الضغط.

ميزة التكرار. التجميعات الفرعية المعيارية.

يمكنك تأهيل مكدس بيزو بشكل منفصل عن العدسة. وهذا يجعل التحكم في العمليات ومراقبة الجودة الواردة أسهل، خاصة بالنسبة لسلاسل توريد OEM.

التحدي الخفي. التسامح مع العدسة ليس مجرد هندسة. ومن خصائص المواد.

يمكن أن تختلف عدسة البوليمر من مجموعة واحدة في المعامل أو الكثافة أو التوهين. يمكن أن يغير ذلك الكسب البؤري وعرض النطاق الترددي. إذا كان تصميمك حساسًا، فقد تحتاج إلى شهادات المواد أو اختبارات تأهيل الدفعة.

القاعدة العملية

إذا كنت بحاجة وحدة عالية لتكرار الوحدة وتريد مكونات سهلة الفحص، اقتراب العدسة غالبا ما يفوز.
إذا كان المورد الخاص بك يتمتع بقدرة سيراميك منحنية قوية ويمكنك قفل العملية مبكرًا، السيراميك المنحني يمكن أن يكون قابلاً للتكرار، ولكنه عادة ما يكون أكثر اعتمادًا على المورد.

التكتيك العملي لكلا المعماريين هو تحديد معايير القبول التي تربط مقاييس التصنيع بمقاييس النظام. على سبيل المثال. يتراوح الانحناء والسمك بالإضافة إلى اختبار صوتي بسيط يرتبط بكثافة الذروة البؤرية أو المسافة البؤرية. إذا كنت تحدد هندسة الغطاء الكروي، فراجعها مقايضات نصف القطر/الفتحة/السمك و إرشادات اختيار ROC.

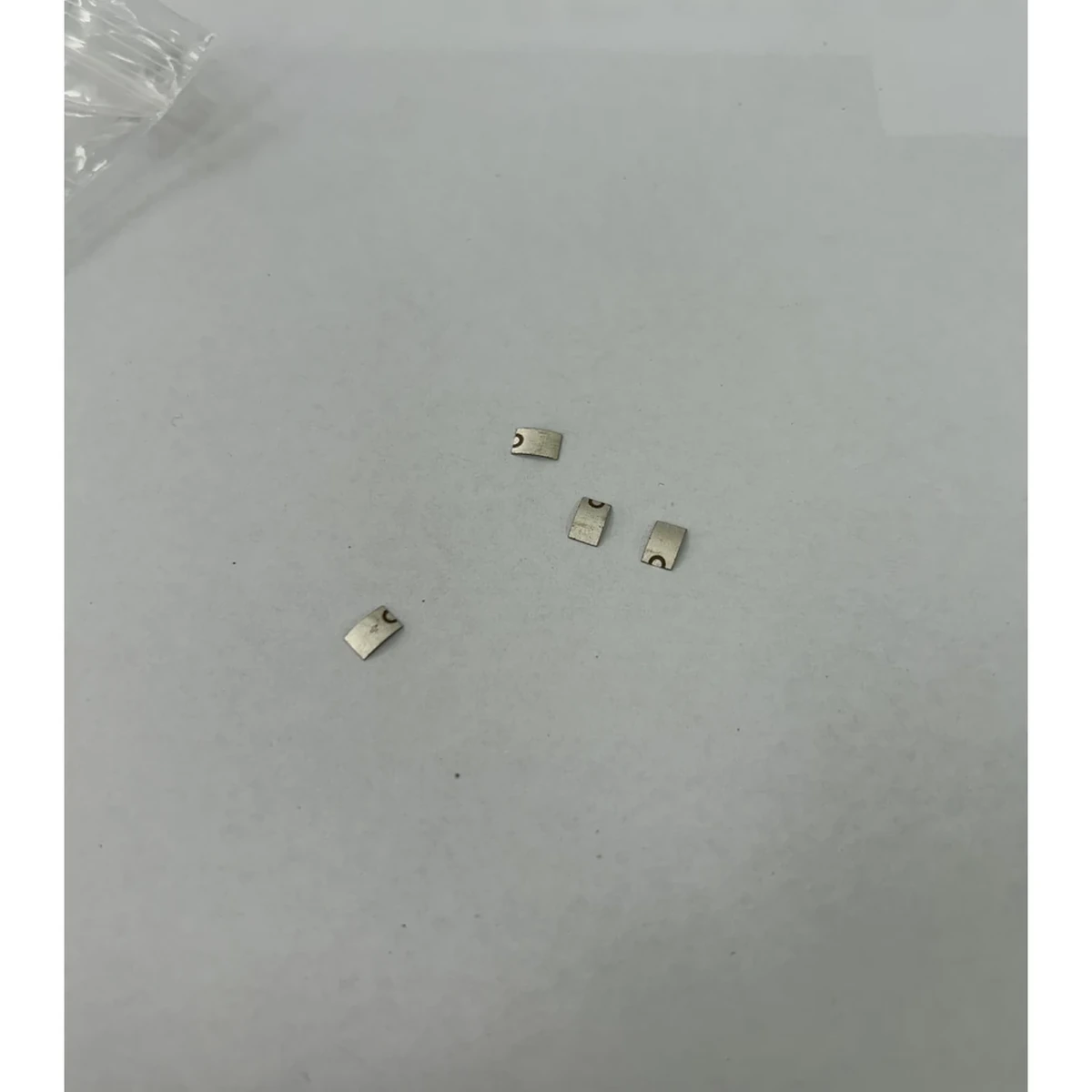

شرائح بيزو منحنية مصغرة لمقارنة التفاوتات وقابلية التكرار في التجميعات المركزة — قطعة منحنية مصغرة لمراجعة التسامح والتكرار

3. حساسية للاختلال والتغيرات المتوسطة

التركيز هش. النقطة المحورية الخاصة بك ليست لبنة. إنه نمط ميداني. اختلال المحاذاة والتقلب المتوسط يشوهها بسرعة.

فكر في الاختلال في ثلاث فئات.

الإمالة. اختلال الزاوية بين المكونات.
مركز. الإزاحة الجانبية للعدسة أو السيراميك بالنسبة للمحور الميكانيكي.
خطأ في المواجهة. الاختلاف في المسافة من الفتحة الصوتية إلى المنطقة المستهدفة.

ثم قم بإضافة تغييرات المتوسطة.

سرعة تقلب الصوت مع درجة الحرارة والتركيب
انحراف سمك طبقة الاقتران
تكوين الفقاعات أو ظروف التجويف

سيراميك بيزو منحني

السيراميك المنحني بشكل عام حساس للإمالة والانحراف، لأن السطح المشع نفسه يحدد مقدمة الطور. إذا حدث خطأ زاوي في التجميع، يمكن أن ينحرف الشعاع عن المحور ويمكن أن تنخفض الكثافة البؤرية.

التغييرات المتوسطة مهمة أيضًا.

في الوسائط مثل الماء، يمكن أن يتصرف التركيز بشكل متوقع.
في الأنسجة مثل الوسائط، يمكن أن تؤدي سرعة تقلب الصوت إلى تغيير التركيز الفعال.
في الهواء، يهيمن على معظم التصميمات عدم تطابق المعاوقة وقيود الاقتران.

الهندسة المنحنية لا تحل هذه المشكلة بطريقة سحرية. إنها تشكل فقط واجهة الموجة الأولية.

فخ التكامل الشائع. المسندات الميكانيكية لا تتطابق مع المسندات الصوتية.

إن الغلاف الذي يشير إلى القطر الخارجي للسيراميك لا يضمن محاذاة المركز الصوتي مع المركز الميكانيكي. إذا كان نمط القطب أو انحناءه غير متماثل قليلاً، فيمكنك الحصول على تأثيرات توجيه الشعاع.

عدسة بيزو مسطحة بالإضافة إلى عدسة صوتية

يمكن تصميم العدسة لتقليل الحساسية لبعض المحاذاة الخاطئة، ولكنها يمكن أيضًا أن تقدم اختلالات جديدة.

إذا كانت العدسة سميكة والفتحة كبيرة، فقد يؤدي عدم التمركز إلى حدوث انحرافات غير متماثلة.
إذا كانت العدسة قابلة للاستبدال، تصبح أخطاء التجميع الميداني خطرًا حقيقيًا.

يمكن ضبط الحساسية المتوسطة.

باستخدام العدسات، يمكنك أحيانًا ضبط هندسة العدسة أو اختيار المادة لاستهداف وسط معين. ولكن إذا تم استخدام منتجك عبر وسائط متعددة أو ظروف اقتران، فقد يصبح هذا الضبط بمثابة مسؤولية. قد تتصرف العدسة المضبوطة للوسائط مثل الماء بشكل مختلف في البيئات مثل الأنسجة أو عندما تغير درجة الحرارة سرعة الصوت.

الواقع الميداني. غالبًا ما يكون تباين المواجهة هو المشكلة السائدة.

في العديد من المنتجات، لا يمكن للمستخدمين الحفاظ على مسافة مواجهة ثابتة. في هذه الحالة، يتعين عليك أن تقرر ما إذا كنت تريد تركيزًا بؤريًا محكمًا بكثافة ذروة أعلى، أو تركيزًا أكثر تسامحًا مع عمق مجال أكبر. يؤثر هذا القرار على التصميمات المنحنية والقائمة على العدسات، لكن البنى القائمة على العدسات توفر أحيانًا المزيد من المقابض لضبط هذا الحل الوسط.

القاعدة العملية

إذا كان إعداد الحقل الخاص بك موجودًا ضعف التحكم في المحاذاة، يجب أن تفضل الهندسة المعمارية التي هي أسهل التركيبة والمرجعية. في كثير من الأحيان هذا هو عدسة مسطحة بالإضافة إلى، لأنه يمكنك إنشاء مرجعيات ميكانيكية حول مبيت العدسة وتحديد وحدة قابلة للاستبدال.
إذا كان الوسط الخاص بك ثابتًا ويتم التحكم فيه جيدًا، فيمكن أن يعمل كلاهما. ثم تختار على أساس الخسائر والاستقرار وواقع الإنتاج.

أيضا. لا تعتمد على خريطة شعاع واحدة لخزان المياه. قياس الحساسية. على سبيل المثال. خريطة الشعاع عند القيمة الاسمية، ثم عند الميل الصغير، والمركز الصغير، وعبر درجة الحرارة. تريد المنحدرات، وليس مجرد نقاط. وفي حالات الاستخدام المركزة على النمط الطبي، يتوافق هذا مع القيود التي تمت مناقشتها في هذا المقال سيراميك بيزو مركز للموجات فوق الصوتية الطبية.

4. الاستقرار على المدى الطويل، والشيخوخة، ومخاطر الاستبدال

غالبًا ما تفشل الأنظمة المركزة ليس لأن التركيز كان خاطئًا في اليوم الأول. إنهم يفشلون لأنه ينجرف بحلول الشهر السادس.

الاستقرار على المدى الطويل هو مزيج من تقادم المواد وتقادم السندات ومدى صعوبة قيادة النظام.

سيراميك بيزو منحني

المخاطر الرئيسية.

انجراف خاصية بيزو تحت درجة الحرارة والقيادة العالية. يمكن أن تؤدي التغييرات في الرنين والاقتران الكهروميكانيكي إلى تغيير الإخراج.
تعب السندات على الواجهات المنحنية. يمكن أن يكون توزيع الإجهاد غير متساوٍ.
بدء الكراك بسبب الإجهاد الدوري إذا كان التصميم يعمل بالقرب من الحدود الميكانيكية.
دخول الرطوبة وتدهور القطب إذا كانت الطبقات الواقية والختم غير قوي.

غالبًا ما تكون مخاطر الاستبدال أعلى. إذا كان السيراميك هو العنصر النشط وسطح التركيز، فإن أي ضرر يجبر على استبدال المكون الأساسي بأكمله.

فارق بسيط في الموثوقية. منحني لا يعني بالضرورة أضعف.

يمكن أن يكون السيراميك المنحني المصمم جيدًا متينًا. تكمن المشكلة في أن توزيعات الضغط يمكن أن تكون أقل سهولة. إذا كنت تقود بالقرب من إجهاد ميكانيكي عالي، فإن الاختلافات الصغيرة في الانحناء أو الترابط أو التثبيت يمكن أن تغير مكان تواجد ذروة الإجهاد. وهذا هو سبب أهمية اختبار الحياة المتسارع.

عدسة بيزو مسطحة بالإضافة إلى عدسة صوتية

المخاطر الرئيسية.

تقادم مادة العدسة. تمتص بعض البوليمرات الرطوبة، أو تزحف تحت الحرارة، أو تغير معاملها بمرور الوقت.
شيخوخة خط رابطة العدسة. خاصة إذا تسبب التدوير الحراري في التوسع التفاضلي.
تآكل السطح والتعرض للمواد الكيميائية إذا كانت العدسة هي أيضًا سطح التآكل.

لكنك تكتسب ميزة أساسية.

يمكنك استبدال العدسة دون لمس الكومة الانضغاطية.

إذا كان نموذج الخدمة الخاص بك يتضمن استبدالًا دوريًا، أو إذا تم استخدام منتجك في بيئات التنظيف الكيميائية القاسية، فيمكن أن توفر لك الوحدات النمطية.

فارق بسيط في السن. يمكن للعدسات البوليمرية أن تنجرف، لكن يمكن التحكم في الانجراف.

إذا كان الانجراف بطيئًا ويمكن التنبؤ به، فيمكنك تحديد فترات الاستبدال أو تصميم النظام ليتحمل التحولات البؤرية الصغيرة. إذا كان الانجراف متغيرًا بشكل كبير عبر الوحدات، فستواجه مشكلة ضمان الجودة.

القاعدة العملية

إذا كنت بحاجة إلى بنية صالحة للخدمة مع مكونات تآكل قابلة للاستبدال، عدسة مسطحة بالإضافة إلى عادةً ما يكون الدعم أسهل.
إذا كانت بيئتك مستقرة وكنت تعطي الأولوية للحد الأدنى من الواجهات، السيراميك المنحني يمكن أن يكون قويًا، ولكن فقط إذا تم التحكم بشكل جيد في تصميم الترابط والضغط.

توصية عملية. قم بإجراء اختبارات النقع والتدوير الحراري مبكرًا باستخدام نقاط التحقق الصوتية. يعد إصلاح انحراف التركيز في مرحلة التصميم أسهل من إصلاحه في مرحلة الأدوات. يجب على فرق الموثوقية أيضًا أن تكون خط الأساس اختيار المواد للخدمة المستمرة و معايير الجودة الواردة.

5. تعقيد التكلفة والتكامل عند أحجام الإنتاج المنخفضة مقابل المتوسطة

هذا هو المكان الذي يلتقي فيه جدول البيانات بالفيزياء.

عندما تتحدث الفرق عن التكلفة، فإنها غالبًا ما تحسب الأجزاء وتفتقد الدوافع الحقيقية. أَثْمَر. وقت التفتيش. معدل إعادة العمل. الاعتماد على المورد. تكلفة الضمان. وقت المعايرة.

انخفاض الحجم والنماذج الأولية

سيراميك بيزو منحني

ارتفاع تكلفة الوحدة بسبب التشكيل المتخصص، وفقدان الإنتاجية، والأدوات.
مهل زمنية أطول إذا كان لدى المورد قدرة منحنية محدودة.
المزيد من تكلفة التكرار. قد يتطلب تغيير ROC أو السُمك إعادة التأهيل.
ارتفاع خطر أن يؤدي "التغيير البسيط" إلى فرض نافذة معالجة سيراميك جديدة.

عدسة مسطحة زائد

يمكنك إنشاء النموذج الأولي بسرعة. السيراميك المسطح هو المعيار.
يمكن تكرار هندسة العدسة من خلال المعالجة الآلية أو القولبة أو الأساليب الإضافية اعتمادًا على التردد والتفاوتات.
المزيد من خطوات التجميع، ولكن غالبًا ما يكون تعديل هذه الخطوات أسهل أثناء التطوير.
من الأسهل استكشاف مسافات التركيز البؤري المتعددة عن طريق تبديل العدسات مع الحفاظ على نفس مجموعة البيزو.

بالنسبة للعديد من فرق تصنيع المعدات الأصلية، فإن هذا يجعل النماذج الأولية القائمة على العدسات أسرع، حتى لو كان التصميم النهائي عالي الأداء قد ينتهي به الأمر منحنيًا.

إنتاج متوسط الحجم

في الأحجام المتوسطة، يمكن أن تقلب الصورة.

يمكن أن يصبح السيراميك المنحني فعالاً من حيث التكلفة إذا استقر إنتاج العملية وتم إطفاء الأدوات.
قد تتحمل أنظمة العدسات تكاليف متكررة من الأجزاء الإضافية، ووقت التجميع، وخطوات مراقبة الجودة.

تعقيد التكامل هو التكلفة الخفية.

تتطلب الأنظمة المعتمدة على العدسات.

مصادر الأجزاء الإضافية
المزيد من التفتيش الوارد
المزيد من تركيبات التجميع
المزيد من أوضاع الفشل
في بعض الأحيان يتم إجراء المزيد من خطوات المعايرة للتعويض عن تقلب العدسة

تتطلب الأنظمة المنحنية.

تشديد الرقابة على عمليات الموردين
معايير فحص وقبول السيراميك أكثر تعقيدًا
مزيد من الاعتماد على قدرة التشكيل لدى مورد واحد

مخاطر سلسلة التوريد هي هندسة حقيقية.

إذا كان هناك مورد واحد فقط يمكنه تصنيع الجزء المنحني الخاص بك بشكل موثوق، فستزيد مخاطر منتجك. إذا كانت مواد العدسات شائعة وتوجد قوالب متعددة، فإن التصميمات القائمة على العدسات يمكن أن تقلل من خطر فشل النقطة الواحدة.

القاعدة العملية

إذا كان حجمك أقل من المتوسط وتتوقع تكرار التصميم، عدسة مسطحة بالإضافة إلى غالبًا ما يقلل من مخاطر الجدول الزمني.
إذا كان لديك تصميم مستقر، ووسيط ثابت، ويمكنك تأمين مورد قادر، السيراميك المنحني يمكن أن يقلل من عدد الأجزاء وتكلفة التجميع على المدى الطويل.

حقيقة صريحة. تبدأ العديد من المنتجات بالاعتماد على العدسات لأن سرعة التكرار أمر بالغ الأهمية، ثم تنتقل إلى السيراميك المنحني لاحقًا إذا كان الأداء وضغط قائمة مكونات الصنف (BOM) يبرران إعادة التصميم.

مصفوفة الاختيار. ما يدفع عادة إلى اتخاذ القرار

استخدم هذا كبداية للقرار، وليس كحكم.

يميل السيراميك الانضغاطي المنحني إلى الفوز متى

تحتاج إلى كفاءة صوتية عالية وتريد واجهات تركيز أقل
وسيط الاقتران الخاص بك متسق وهدف التركيز محدد جيدًا
تحتاج إلى كثافة ذروة عالية وتريد تجنب التوهين الإضافي في المسار الصوتي
يمكن لفريقك التحكم في أدوات التجميع وسمك خط الربط على الأسطح المنحنية
يمكنك الالتزام بتأهيل المورد وتأمين العملية
تريد تقليل عدد الأجزاء في المكدس الصوتي

تميل العدسة البيزو المسطحة بالإضافة إلى العدسة الصوتية إلى الفوز متى

أنت بحاجة إلى تصنيع قابل للتكرار باستخدام مكونات سهلة الفحص
تتوقع التكرار. من المحتمل حدوث تغييرات في ROC والضبط البؤري
تريد استبدال وحدات أو مكونات تآكل قابلة للخدمة
تستفيد بنية النظام لديك من وحدات العدسات القابلة للتبديل
أنت حساس لاعتماد المورد على قدرة السيراميك المنحني
يمكنك قبول خسارة الإدراج الإضافية مقابل مرونة التكامل

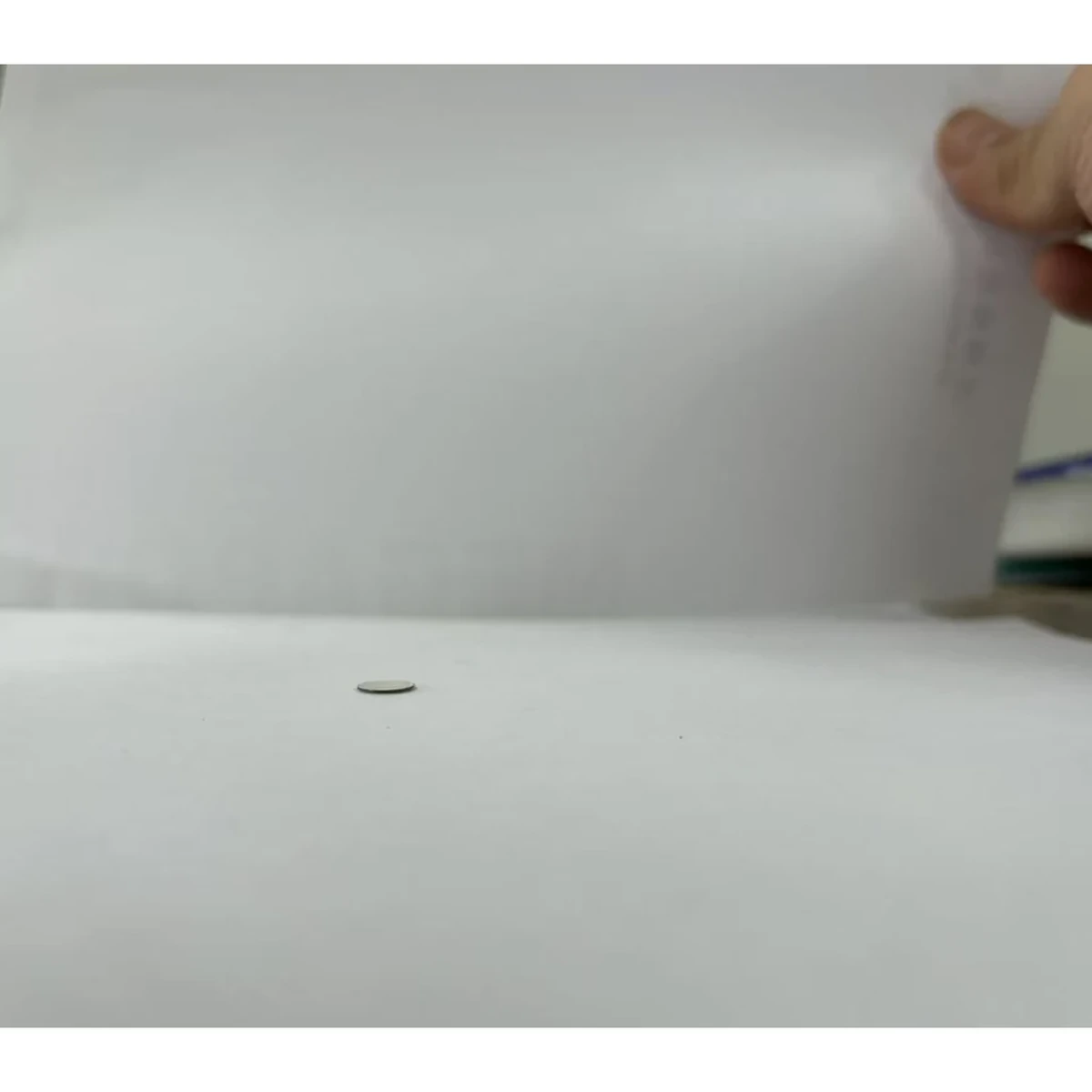

عينة مرجعية مصغرة لقطعة بيزو بغطاء كروي لاختيار البنية المركزة — غطاء كروي مصغر لمراجعة اختيار الهندسة المعمارية

أنماط الفشل التي يراها المهندسون في الواقع

إذا قمت بتقييم بعض المشاريع المركزة، فستبدو مألوفة لك.

سيراميك منحني. حيث تتعثر المشاريع

تنتقل المسافة البؤرية عبر الوحدات بسبب انجراف ROC أو تقلب الروابط
تسخين غير متوقع في دورة العمل بسبب الفقد الميكانيكي واقتران الوضع
مشاكل العائد. الأجزاء المتشققة أثناء المناولة أو تثبيت التجميع
انحراف الأداء بعد التشغيل الممتد. خاصة عند القيادة بقوة
خريطة شعاع رائعة في الماء، ثم أداء مخيب للآمال في إعداد الاقتران الفعلي

الأنظمة المعتمدة على العدسات. حيث تتعثر المشاريع

خسارة الإدراج أكبر من المتوقع بسبب التقليل من تقدير الواجهات
شيخوخة العدسة. التحول البؤري بعد ركوب الدراجات الحرارية أو النقع على المدى الطويل
حساسية المحاذاة في التجميع الميداني أو الصيانة
انعكاسات غير متوقعة وموجات ثابتة ناتجة عن حدود العدسة
يتعارض اختيار مادة العدسة مع التعقيم أو عوامل التنظيف أو الختم البيئي

النقطة ليست في فشل أي من النهجين. النقطة المهمة هي أنهم يفشلون بشكل مختلف. اختر وضع الفشل الذي يمكنك التحكم فيه واكتشافه مبكرًا.

سير عمل اختيار عملي لفرق تصنيع المعدات الأصلية

يعكس سير العمل هذا عدد الفرق التي تتخذ القرار دون التظاهر بأن لديها وقتًا غير محدود.

حدد الأشياء غير القابلة للتفاوض. نطاق التردد، وقيود الفتحة، والمنطقة البؤرية المستهدفة، وخسارة الإدخال المسموح بها، ودورة العمل، والسقف الحراري، والتباين المتوسط، وأي قيود على التنظيف أو التعقيم.
قم بوضع نموذج أولي لأسرع بنية أولاً. في كثير من الأحيان عدسة مسطحة زائدة. ليس لأنه الأفضل. لأنه سريع التكرار ويعلمك ما يحتاجه النظام بالفعل.
قياس الحساسية، وليس الأداء فقط. حساسية الميل، والتسامح اللامركزي، وتباين المواجهة، وتقلب الاقتران، وانحراف درجة الحرارة، وانتشار الوحدة إلى الوحدة. اجعل خطة الاختبار واقعية. إذا كان الحقل سيكون فوضويًا، فاختبره بشكل فوضوي.
اختبارات التطوير منفصلة عن اختبارات الإنتاج. اختبارات التطوير تستكشف الفيزياء. اختبارات الإنتاج تحمي العائد. أنت بحاجة إلى كليهما.
قرر نموذج الخدمة الخاص بك مبكرًا. إذا كنت ستستبدل الأسطح المتآكلة أو إذا تم تنظيف النظام بقوة، فقد تؤدي مجموعات العدسات المعيارية إلى تقليل تكلفة دورة الحياة.
اقفل البنية عندما تكون قصة التباين واضحة. أفضل نمط شعاعي على الوحدة الذهبية ليس هو الفوز. الفوز هو التوزيع الضيق عبر 100 وحدة.

ملاحظة عملية. عندما تتخطى الفرق الخطوة 3، فإنها غالبًا ما تختار البنية الخاطئة للبيئة الميدانية. إنهم يقومون بتحسين شدة الذروة ويتجاهلون الحساسية. ثم يكشف استخدام العميل عن الانحراف وخسائر المحاذاة وألم الضمان. تم توثيق مصائد التكامل الشائعة في قائمة التحقق من تكامل OEM هذه.

ماذا تسأل المورد الخاص بك. الأسئلة التي تكشف الواقع

سواء كنت تشتري سيراميكًا منحنيًا أو عدسات أو كليهما، فإن هذه الأسئلة تفصل بين الموردين القادرين والمتفائلين.

للسيراميك الانضغاطي المنحني

ما هي قدرة تحمل ROC لديك وكيف يمكنك قياسها. تضمين خطة أخذ العينات وطريقة القياس.
ما هو تجانس السمك الذي يمكنك الاحتفاظ به بعد التشكيل والحرق. توفير قدرة عملية نموذجية، وليس فقط المواصفات الاسمية.
ما هو ناتج العملية الخاصة بك لهذه الهندسة عند سمكي وفتحتي. اطلب عائدًا واقعيًا، وليس أفضل حالة.
كيف يمكن التحكم بسمك القطب الكهربائي وتغطيته على الأسطح المنحنية.
كيف يمكنك التحكم في اتساق الاستقطاب وإزالة المخاطر عند درجة حرارة مرتفعة.
ما هي طرق التحكم في سمك خط الرابطة التي توصي بها، وما هي التركيبات التي تستخدمها.
ما هي أوضاع الفشل التي رأيتها في الأشكال الهندسية المماثلة في ظل دورة العمل العالية.

لمجموعات العدسات الصوتية

ما هو توهين مادة العدسة عند ترددي ونطاق درجة حرارة التشغيل. تقديم البيانات، وليس فقط الأوصاف التسويقية.
ما هي التفاوتات الهندسية للعدسة وكيف يتم فحصها. تشمل الانتهاء من السطح والتركيز.
ما هي مادة خط الربط وسمك الهدف وطريقة التحكم في المعالجة.
ما هو الانجراف المتوقع بعد اختبارات التدوير الحراري والنقع؟ إذا لم يتمكنوا من الإجابة، فسيتعين عليك تشغيله.
كيف تتصرف العدسة في ظل ظروف التنظيف والتعرض للمواد الكيميائية.
هل يمكن استبدال العدسة في الميدان دون إعادة محاذاة، وما هي المسندات التي تتحكم في ذلك.
ما هي فحوصات مراقبة الجودة الواردة التي توصي بها فيما يتعلق بتناسق مجموعة العدسات.

إذا لم يتمكن المورد من الإجابة على هذه الأسئلة بالتفاصيل، فليس لديك بنية تركيز بعد. لديك فرضية. تكون مناقشات الموردين أكثر قابلية للتنفيذ عندما تتماشى مع المكونات الحقيقية مثل سيراميك بيزو ذو غطاء كروي مخصص وأوسع خيارات السيراميك الكهرضغطية.

التحقق. كيفية اختبار الاختيار قبل الالتزام

القرار المعماري الجيد هو القرار الذي يمكنك التحقق من صحته من خلال خطة اختبار بسيطة ولكن ذات معنى.

فكر في إضافة عمليات التحقق هذه مبكرًا.

رسم خرائط الشعاع عند المحاذاة الاسمية وخارجها. ميل صغير. مركز صغير. أخطاء المواجهة النموذجية.
الإخراج الصوتي تحت دورة العمل. ليس مجرد انفجار قصير. اختبار التراكم الحراري.
مراقبة انجراف المعاوقة. تتبع الرنين والتغيرات المضادة للرنين مع درجة الحرارة والشيخوخة.
التدوير الحراري والنقع. ثم أعد قياس التركيز والإخراج. الانجراف هو القصة.
محاكاة الاستبدال. بالنسبة للتصميمات المعتمدة على العدسات، قم بتبديل العدسات كما يفعل الفني. قياس الانتشار.

لا تتطلب هذه الاختبارات معدات معملية مثالية. أنها تتطلب الانضباط. تريد اكتشاف ما إذا كانت الهندسة المعمارية الخاصة بك متسامحة مع الواقع. ربط هذه الاختبارات ممارسات مراجعة الأسباب الجذرية للفشل.

الخلاصة. الاختيار الصحيح هو الذي يمكنك تصنيعه والتحقق منه ودعمه

الاختيار بين العدسة الصوتية مقابل البيزو المنحني ليس مناظرة في الطهارة. إنه قرار بشأن مخاطر النظام.

يمكن للسيراميك المنحني أن يقلل من عدد الأجزاء وفقدان الواجهة، ولكنه يتطلب تحكمًا أكثر صرامة في الهندسة والترابط على سطح غير مستو.
يمكن للبنى القائمة على العدسات تحسين النمطية وتكرار التصنيع، ولكنها تقدم خسائر إضافية في الإدخال ومخاطر تقادم المواد والسندات على المدى الطويل.

إذا اتخذ فريقك القرار من خلال طرح سؤال "أيهما أفضل"، فسوف تتعثر. إذا اتخذت القرار بالسؤال "ما هو وضع الفشل الذي يمكننا التحكم فيه واكتشافه وتحمل تكاليفه"، فسوف تقوم بالشحن.

موضوعات ذات صلة لأعمال التصميم الأعمق

الهندسة الأساسية والتركيز

الموثوقية والتحقق من الصحة

مراجع المنتج والمصادر

إذا كنت ترغب في مناقشة تطبيق معين، فإن أسرع طريقة للحصول على توصية ذات معنى هي المشاركة.

تردد التشغيل وعرض النطاق المستهدف
الفتحة، والمسافة البؤرية المقصودة، ووسيط الاقتران
دورة العمل، ومستوى القيادة، والقيود الحرارية
حجم الإنتاج وتوقعات الخدمة
أي قيود تتعلق بالتنظيف أو التعقيم أو الإغلاق البيئي

بواسطة ذلك، يمكنك تعيين القيود على الهندسة المعمارية بسرعة وتجنب النماذج الأولية باهظة الثمن التي تجيب على السؤال الخاطئ.

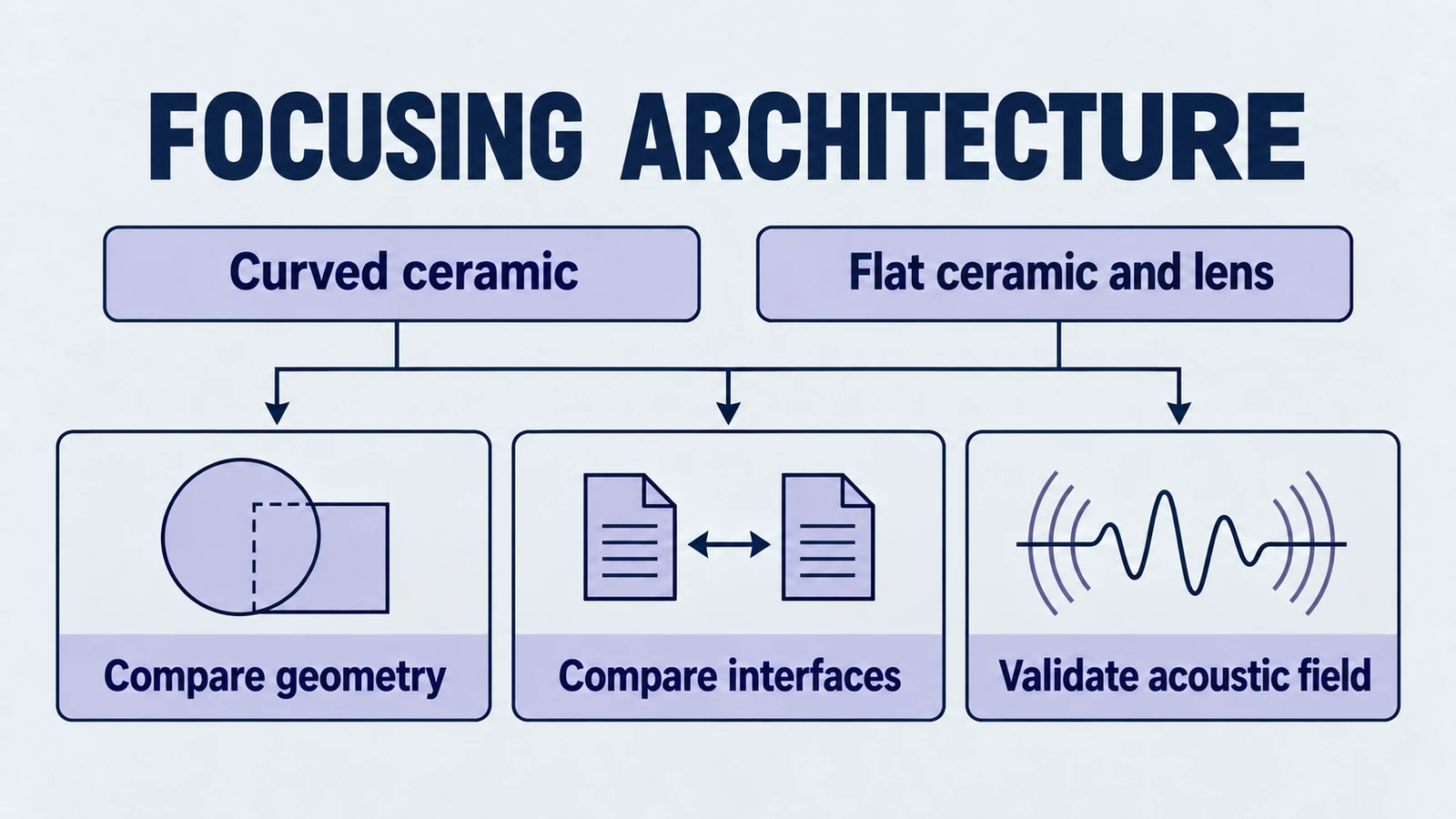

الهندسة الخزفية مقابل العدسات الصوتية. كيف يختار المهندسون بنية محول الطاقة بالموجات فوق الصوتية المركزة
