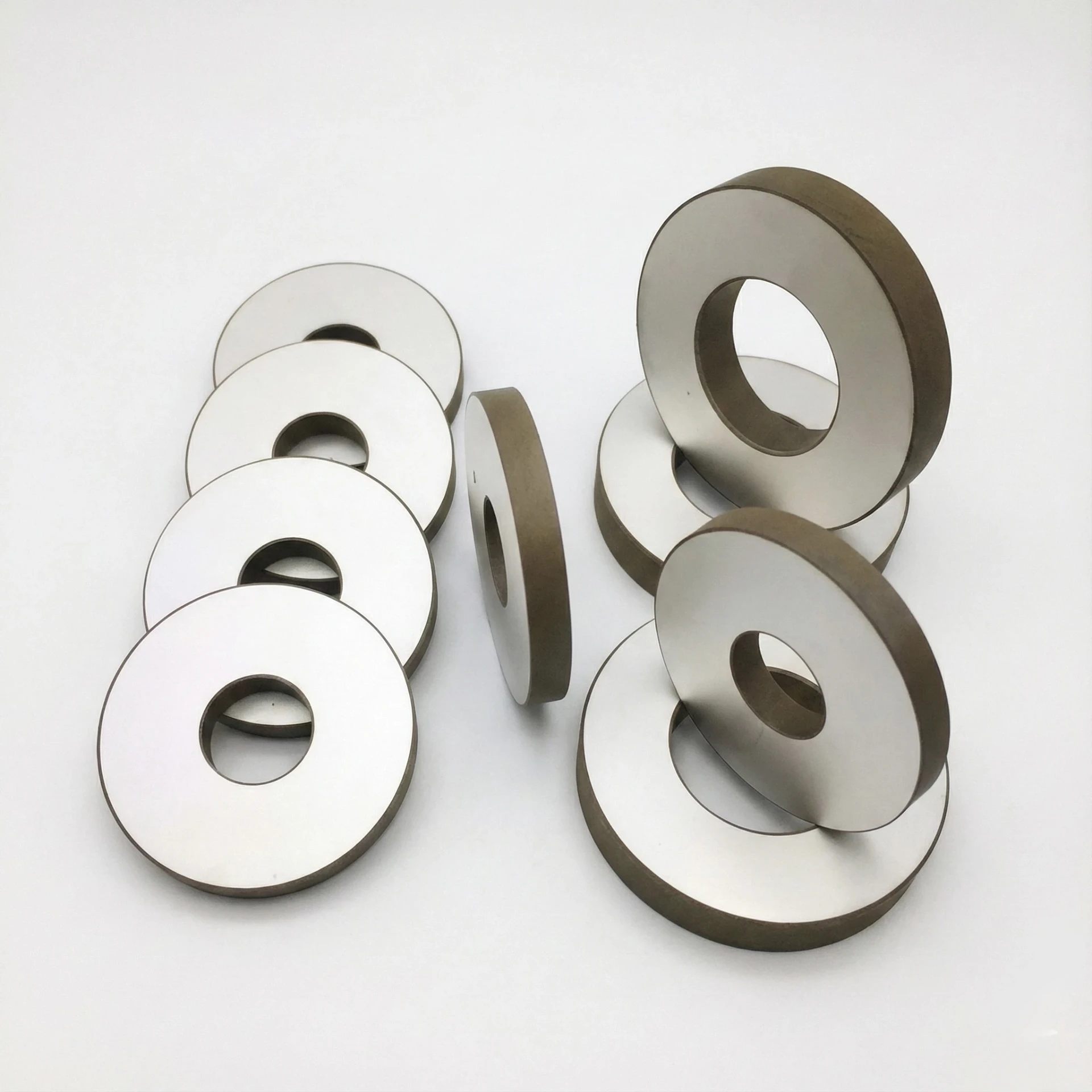

تصنع YJ Piezo حلقات سيراميك PZT بأبعاد الكتالوج وأبعاد حسب الطلب. للحلقات البسيطة، أرسل القطر الخارجي والداخلي والسماكة والكمية؛ لا يلزم رسم لبدء الاستفسار. استفسر عن أسعار الكميات والعينات والتطوير المخصص.
المعلمات الكهربائية لحلقات PZT القياسية للتنظيف واللحام. المواصفات مقاسة عند 25°C ±2°C.
| الموديل | الأبعاد (mm) | نوع التطبيق | تردد الرنين (kHz) | الاقتران الكهروميكانيكي (Kp) | السعة (pF) | المقاومة (Ω) |
|---|---|---|---|---|---|---|
| HJ-32/11 | Ø32/Ø11×5 | منظف بالموجات فوق الصوتية | 44 | 0.42 | 1300 ±12.5% | ≤20 |
| HJ-35/15 | Ø35/Ø15×5 | منظف بالموجات فوق الصوتية | 40 | 0.42 | 1400 ±12.5% | ≤20 |
| HJ-38/15 | Ø38/Ø15×5 | منظف بالموجات فوق الصوتية | 40 | 0.42 | 1600 ±12.5% | ≤20 |
| HJ-45/15 | Ø45/Ø15×5 | منظف بالموجات فوق الصوتية | 40 | 0.42 | 2200 ±12.5% | ≤20 |
| HJ-50/17 | Ø50/Ø17×5 | منظف بالموجات فوق الصوتية | 40 | 0.42 | 2800 ±12.5% | ≤20 |
| HJ-50/17 | Ø50/Ø17×6.5 | منظف بالموجات فوق الصوتية | 33 | 0.42 | 2200 ±12.5% | ≤20 |
| HJ-50/20 | Ø50/Ø20×5 | منظف بالموجات فوق الصوتية | 40 | 0.42 | 2600 ±12.5% | ≤20 |
| HJ-50/20 | Ø50/Ø20×6.5 | منظف بالموجات فوق الصوتية | 33 | 0.42 | 2000 ±12.5% | ≤20 |
| HJ-30/12 | Ø30/Ø12×5 | لحام بالموجات فوق الصوتية | 30 | 0.50 | 1200 ±12.5% | ≤10 |
| HJ-38/13 | Ø38/Ø13×6.35 | لحام بالموجات فوق الصوتية | 24 | 0.50 | 1200 ±12.5% | ≤10 |
| HJ-50/17 | Ø50/Ø17×6.5 | لحام بالموجات فوق الصوتية | 22 | 0.50 | 2200 ±12.5% | ≤10 |
| HJ-50/20 | Ø50/Ø20×6.5 | لحام بالموجات فوق الصوتية | 22 | 0.50 | 2000 ±12.5% | ≤10 |
النماذج المدرجة أمثلة على التصنيع. نصنع أيضًا الأشكال السيراميكية الشائعة بالأبعاد التي تحتاجها. للأشكال البسيطة، أرسل الأبعاد والكمية؛ لا يلزم رسم لبدء الاستفسار.
استفسر عن أسعار الكميات للطلبات الكبيرة أو احتياجاتك السنوية. نرحب أيضًا بطلبات العينات والتصاميم المخصصة واستفسارات البحث والتطوير.
إذا احتاج التطبيق إلى شكل أو أقطاب أو استقطاب خاص، راجع مراجعة وتصنيع مكونات PZT المخصصة لتحديد الرسم ومدخلات التقييم وخطة العينات.
القيم والتفاوتات ونطاق الاختبار المذكورة هنا مرجعية للمناقشة. تُؤكد لكل مشروع وفق الرسم والمادة والطراز وشروط الطلب وخطة الفحص المتفق عليها.
نستخدم تركيبات PZT-4 و PZT-8 المتخصصة. يوفر PZT-4 (Navy Type I) خرج طاقة عالي للتنظيف، بينما يوفر PZT-8 (Navy Type III) فقدان عازل منخفض للغاية للحام عالي الكثافة، مما يقلل من التوليد الذاتي للحرارة.
تُراجع تفاوتات الأبعاد وطرق الفحص وفق شكل الحلقة المختارة ومتطلبات الطلب، وتُؤكد أثناء المراجعة الهندسية.
قيم المطابقة المرجعية لمحولات الطاقة متعددة العناصر هي ±0.5 كيلو هرتز للتردد و±5% للسعة. تُؤكد حدود المطابقة وخطة التقادم والاختبار لكل مشروع وفق المادة ونمط التشغيل وشروط القياس.
بالإضافة إلى الأحجام القياسية، يمكننا تصنيع حلقات بأقطار مخصصة، وشطب، وطلاء أقطاب كهربائية (فضة، نيكل، ذهب). تتوفر حلقات مجزأة لتطبيقات التحكم في الوضع متعدد المحاور.
قارن أبعاد الحلقة ونمط الأقطاب وطريقة دمجها في المجموعة مع الرسم المطلوب.
