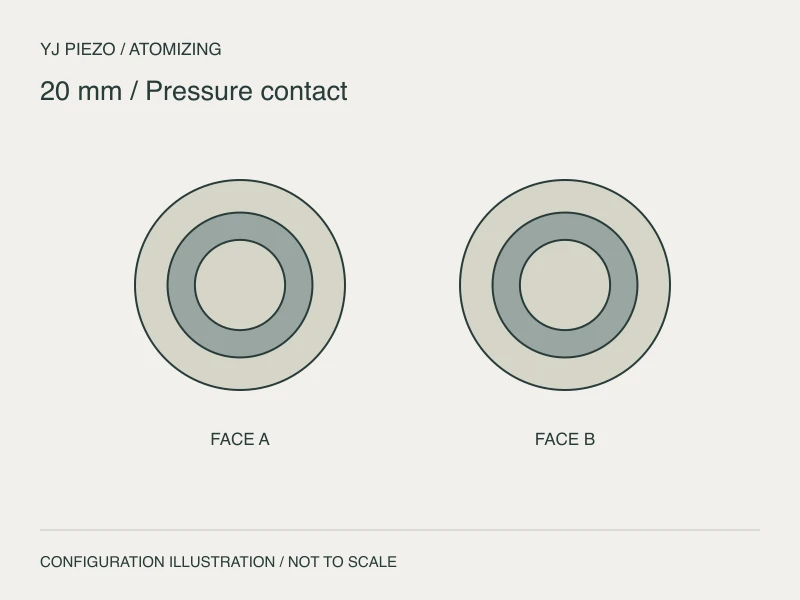

01 / تلامس بالضغط
قرص ترذيذ 20 mm بتلامس بالضغط
- تردد الرنين
- 1.7 ± 0.07 MHz
- الأبعاد
- Ø20 ± 0.3 × 1.23 ± 0.05 mm
- الممانعة الديناميكية عند الرنين
- ≤2 Ω
YJ Piezo · مكونات لمصنعي المعدات الأصلية

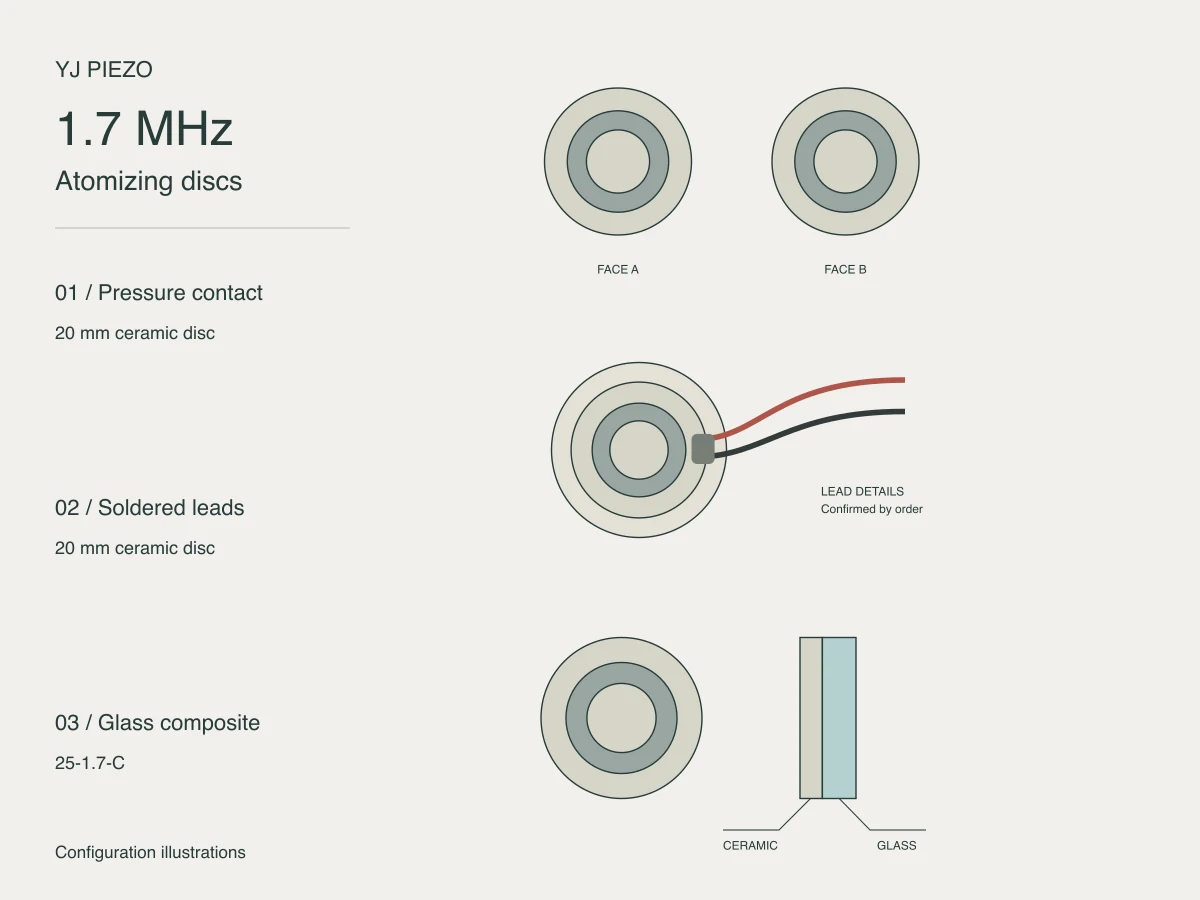

أقراص الترذيذ بالموجات فوق الصوتية
ثلاثة تكوينات من أقراص PZT بتردد 1.7 MHz لمعدات الترطيب وتوليد الضباب. اختر بحسب طريقة التوصيل وأبعاد التركيب ومتطلبات دائرة القيادة.
اختر التكوين المناسب

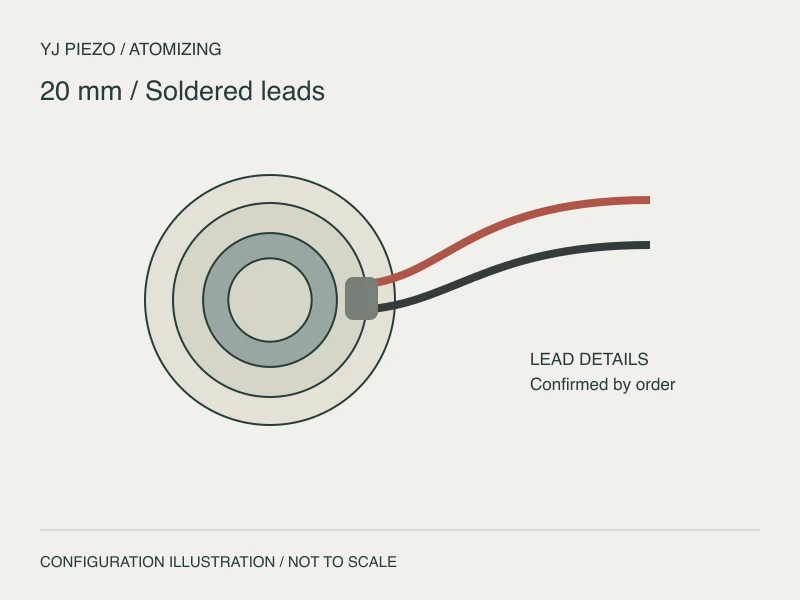

02 / أسلاك ملحومة
قرص ترذيذ 20 mm مزود بأسلاك
- تردد الرنين
- 1.7 ± 0.10 MHz
- الأبعاد
- Ø20 ± 0.3 × 1.25 ± 0.10 mm
- الممانعة الديناميكية عند الرنين
- ≤2.5 Ω
03 / تلامس بالضغط
قرص ترذيذ 25 mm مركب زجاجي
- تردد الرنين
- 1.7 ± 0.07 MHz
- الأبعاد
- Ø25.3 ± 0.3 × 3.0 ± 0.15 mm
- الممانعة الديناميكية عند الرنين
- ≤3 Ω
أبعاد النسخة المزودة بأسلاك تخص القرص السيراميكي وحده. تُؤكَّد أبعاد الحامل وطول الأسلاك برسم الطلب. تشمل أبعاد النسخة المركبة الزجاجية طبقة الزجاج الملصقة.
راجع القرص ودائرة القيادة معًا
أرسل التطبيق وطريقة التوصيل والسائل وعمق الماء وتردد القيادة وشكل الموجة وطريقة التركيب ودورة التشغيل والكمية. يجب تقييم السيراميك والحامل ومانع التسرب وظروف القيادة ضمن التجميع الكامل. التردد الاسمي المشترك لا يثبت قابلية الاستبدال.
يُؤكَّد الحد الأدنى للطلب وتوفر العينات والمهلة ووثائق الاختبار لكل مشروع. تصف هذه الصفحات تكوينات القرص؛ ويُراجع نطاق التوريد بما فيه دائرة القيادة بشكل منفصل.
طلب عينات أو عرض سعرقيمة ≥400 mL/h لنسختي التلامس بالضغط والمركب الزجاجي مرجع كتالوجي. لا يحدد الكتالوج تفاصيل دائرة القيادة أو عمق الماء أو ظروف السائل لهذا الناتج؛ لذا يجب التحقق بالأجهزة الفعلية. لا توجد قيمة ترذيذ مدرجة للنسخة المزودة بأسلاك.
درجة كوري خاصية للمادة وليست درجة حرارة تشغيل مسموحة. يتطلب أداء الجهاز النهائي وأي ملاءمة طبية أو تنظيمية تحققًا منفصلًا.
أسئلة شائعة
ما المعلومات المطلوبة لتقييم العينات؟
أرسل التكوين والتطبيق وتردد دائرة القيادة وشكل الموجة والجهد والسائل وعمق الماء ومتطلبات التركيب والكمية لمراجعة ظروف الاختبار ونطاق التوريد.
