قرص ترذيذ 20 مم بتردد 2.4 ميغاهرتز وأسلاك
قرص ترذيذ سيراميكي بقطر اسمي 20 مم مع سلكين وموصل ثنائي الطرف. يُراجع تكوين 2.4 ميغاهرتز مع دائرة تشغيل مطابقة قبل دمجه في مجموعة الترذيذ.
عرض تفاصيل المكوّن ←YJ Piezo · مكوّن للدمج في المعدات

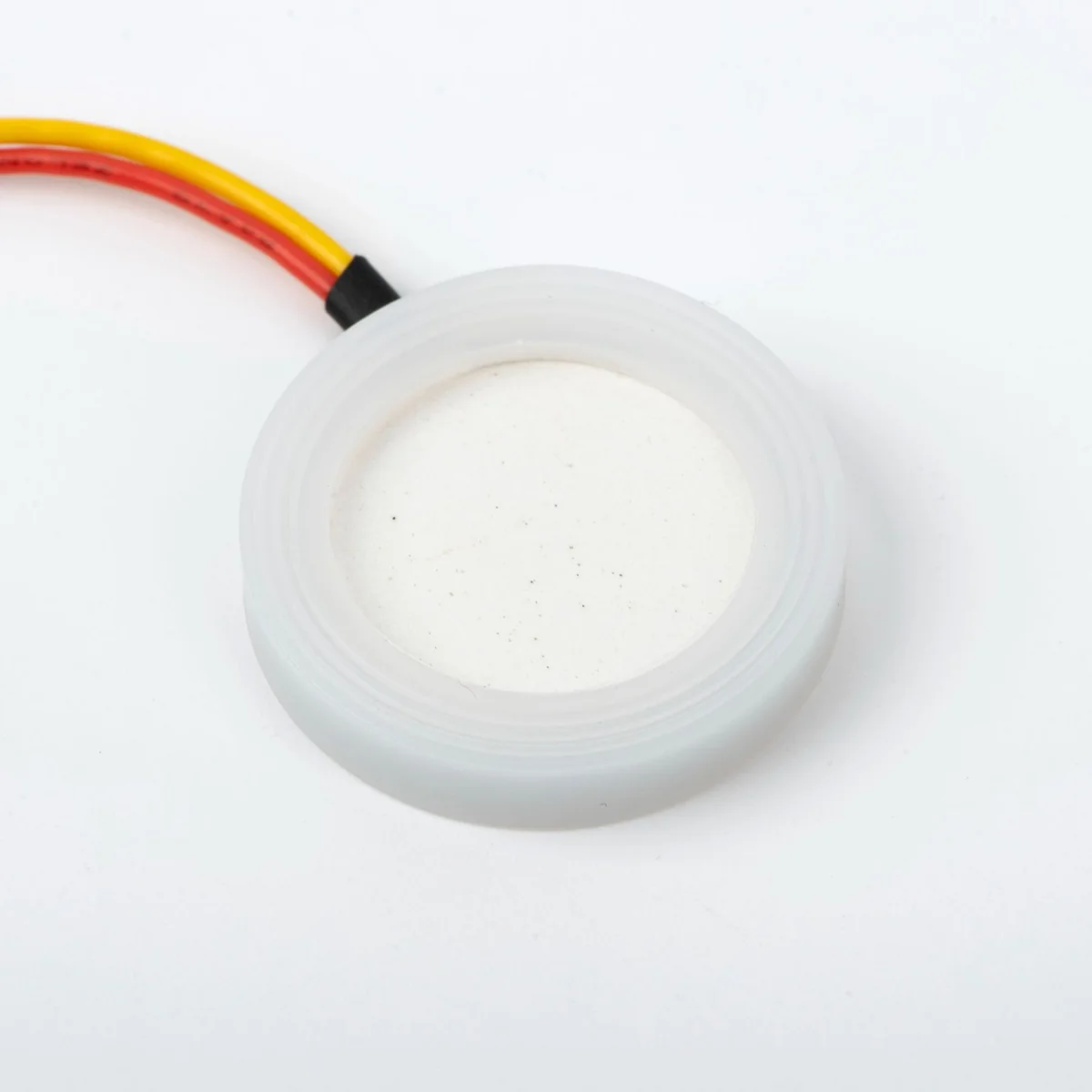

مجموعة ترذيذ 25 مم بتردد 1.7 ميغاهرتز وأسلاك

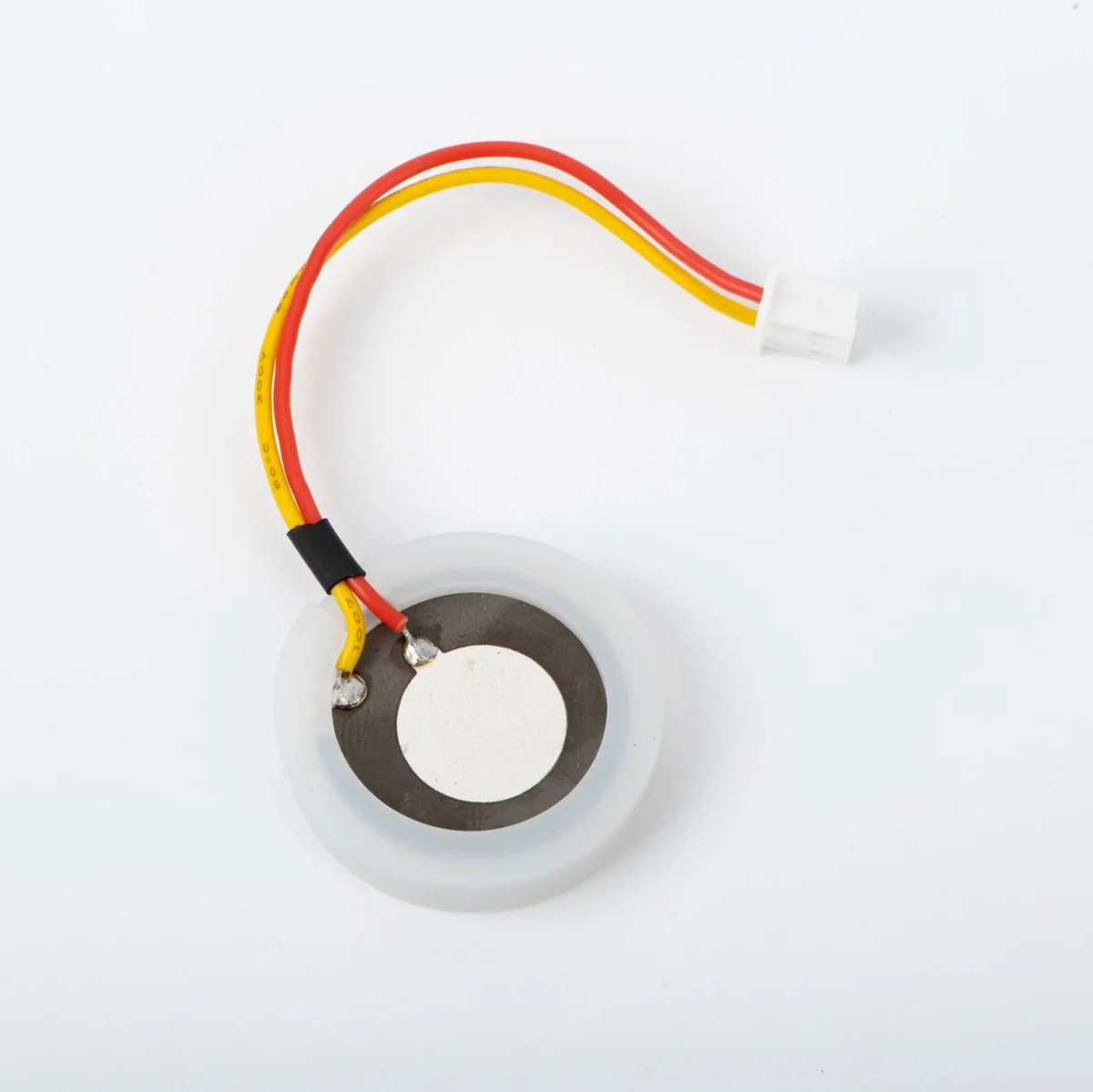

مجموعة ترذيذ مزودة بأسلاك، تضم عنصرًا سيراميكيًا دائريًا وحلقة تثبيت وموصلًا ثنائي الطرف. يصف مقاس 25 مم وتردد 1.7 ميغاهرتز التكوين الاسمي؛ تُراجع الأبعاد الكلية ومواد الأسطح وفق الرسم.
حالة المواصفات: بيانات أولية من الكتالوج. أكّد القيم المؤثرة في التصميم وتفاوتات الإنتاج قبل اعتماد الرسم.
اطلب عينات أو عرض سعرصورة لتكوين مرجعي. تُراجع القطعة المورّدة وفق الرسم النهائي.
المواصفات الفنية
قيم اسمية ومرجعية للمراجعة الأولية؛ تُؤكَّد التفاوتات وشروط الاختبار مع الرسم النهائي.
| المعلمة | القيمة المرجعية |
|---|---|
| المقاس الاسمي | 25 mm |
| التردد الاسمي | 1.7 MHz |
| طول الأسلاك الاسمي | 100 mm |
| طريقة التوصيل | سلكان مع موصل ثنائي الطرف |
| طريقة التركيب | عنصر دائري تحيط به حلقة تثبيت |
الأبعاد والتردد قيم اسمية للاختيار الأولي. تُحدَّد حدود التشغيل وتوافق السائل ومعدل الترذيذ وفق المجموعة وشروط الاختبار المتفق عليها.
الخصائص
- تكوين سلكي للدمج في مجموعة ترذيذ مخصصة.

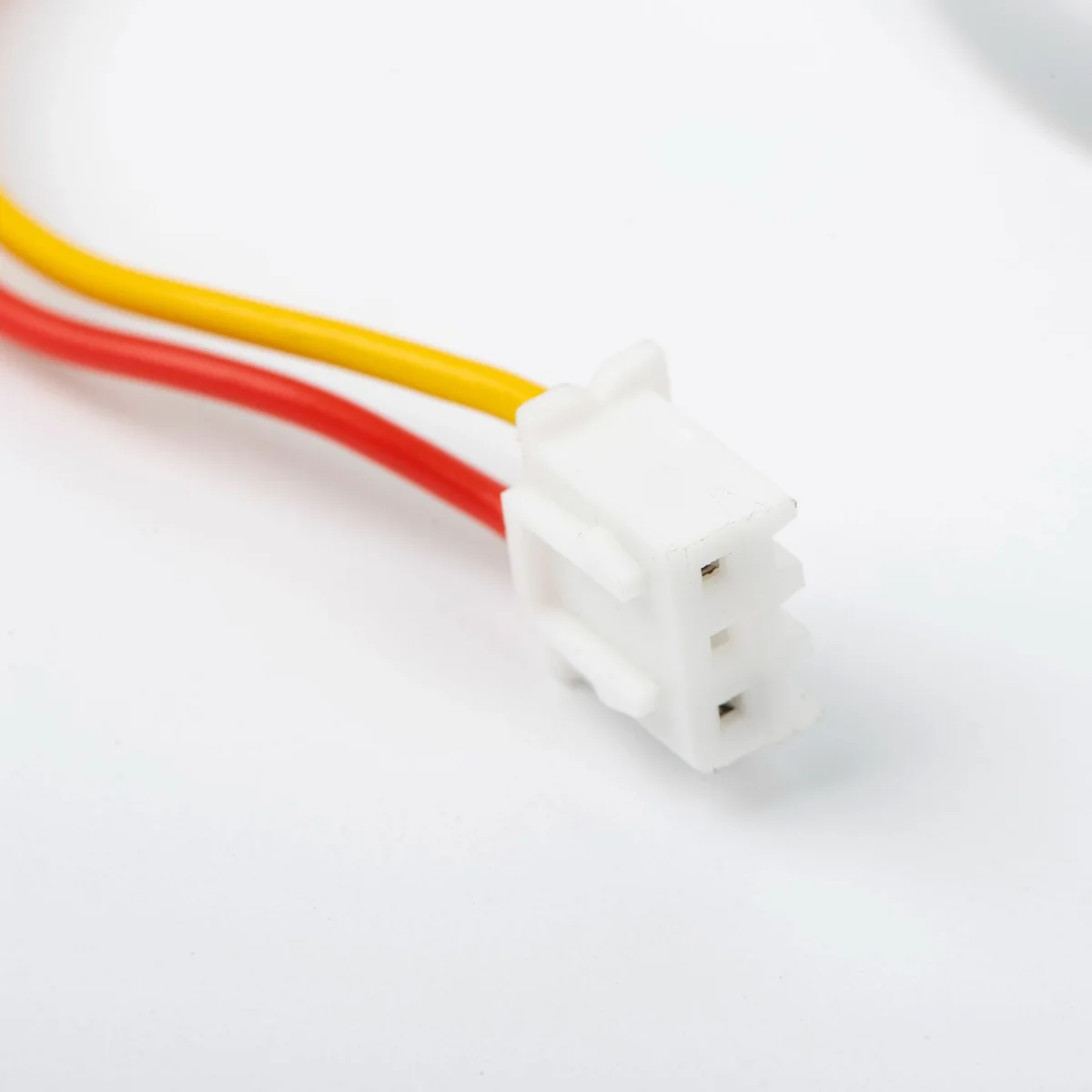

- صور للوجهين وواجهة التوصيل للمراجعة الهندسية.
- تُؤكَّد أبعاد التركيب والأسلاك والموصل مع رسم المجموعة.
التطبيقات والتكامل
- تطوير مجموعات الترطيب بالموجات فوق الصوتية.
- تقييم توافق العنصر مع دائرة تشغيل الترذيذ.
راجع المكوّن ضمن المجموعة الكاملة
- أكّد قطر السيراميك منفصلًا عن القطر الكلي لحلقة التثبيت ومادتها وطريقة الإحكام.
- حدّد مجال التردد والسعة والممانعة مع دائرة التشغيل المقصودة.
- بيّن شكل موجة الجهد والسائل وعمق الماء والتثبيت ودورة التشغيل.
- أكّد مواد الأسطح الملامسة للسائل وطول الأسلاك وتوزيع أطراف الموصل.
الأسئلة الشائعة
هل تشمل هذه الصفحة جهازًا كاملاً أو دائرة تشغيل؟
تصف الصفحة المكوّن المعروض. تُراجع دوائر التشغيل والتثبيت والأسلاك والملحقات ونطاق التوريد وفق متطلبات المشروع.
كيف أؤكد الأبعاد والمواصفات قبل طلب العينات؟
أرسل الرسم والأبعاد وتفاوتاتها والأقطاب والاستقطاب والقيم الكهربائية المطلوبة. نؤكد التكوين وطريقة الاختبار ومعايير القبول قبل اعتماد العينات.
ما الحد الأدنى للطلب ووقت التسليم؟
يُحدَّد توفر العينات والحد الأدنى للطلب ووقت التسليم بعد مراجعة التكوين والكمية والاختبارات والوثائق المطلوبة.
