استكشاف أخطاء أجهزة بيزو وإصلاحها: الأعطال الشائعة والأسباب التفصيلية واستراتيجيات الوقاية المتقدمة
تعد الأجهزة الكهرضغطية العمود الفقري للعديد من التطبيقات الدقيقة، بما في ذلك التنظيف بالموجات فوق الصوتية، و التصوير الطبي، و تحديد المواقع الدقيق، و المستشعرات المتقدمة. على الرغم من موثوقيتها، لا يزال من الممكن أن تنشأ مشاكل جهاز بيزو، مما يؤدي إلى فقدان الأداء، أو انخفاض الحساسية، أو فشل التشغيل الكامل إذا لم تتم معالجتها بشكل صحيح.
يتوسع هذا الدليل الشامل حول استكشاف الأخطاء وإصلاحها الكهرضغطية في أوضاع الفشل الأكثر شيوعًا وتقدمًا، والأسباب الجذرية التفصيلية، والتفاعلات البيئية، واستراتيجيات الوقاية متعددة الطبقات، مما يمكن المهندسين وفرق البحث والتطوير ومحترفي الصيانة من إطالة عمر الأجهزة مع تحسين القدرة على التنبؤ بالأداء.

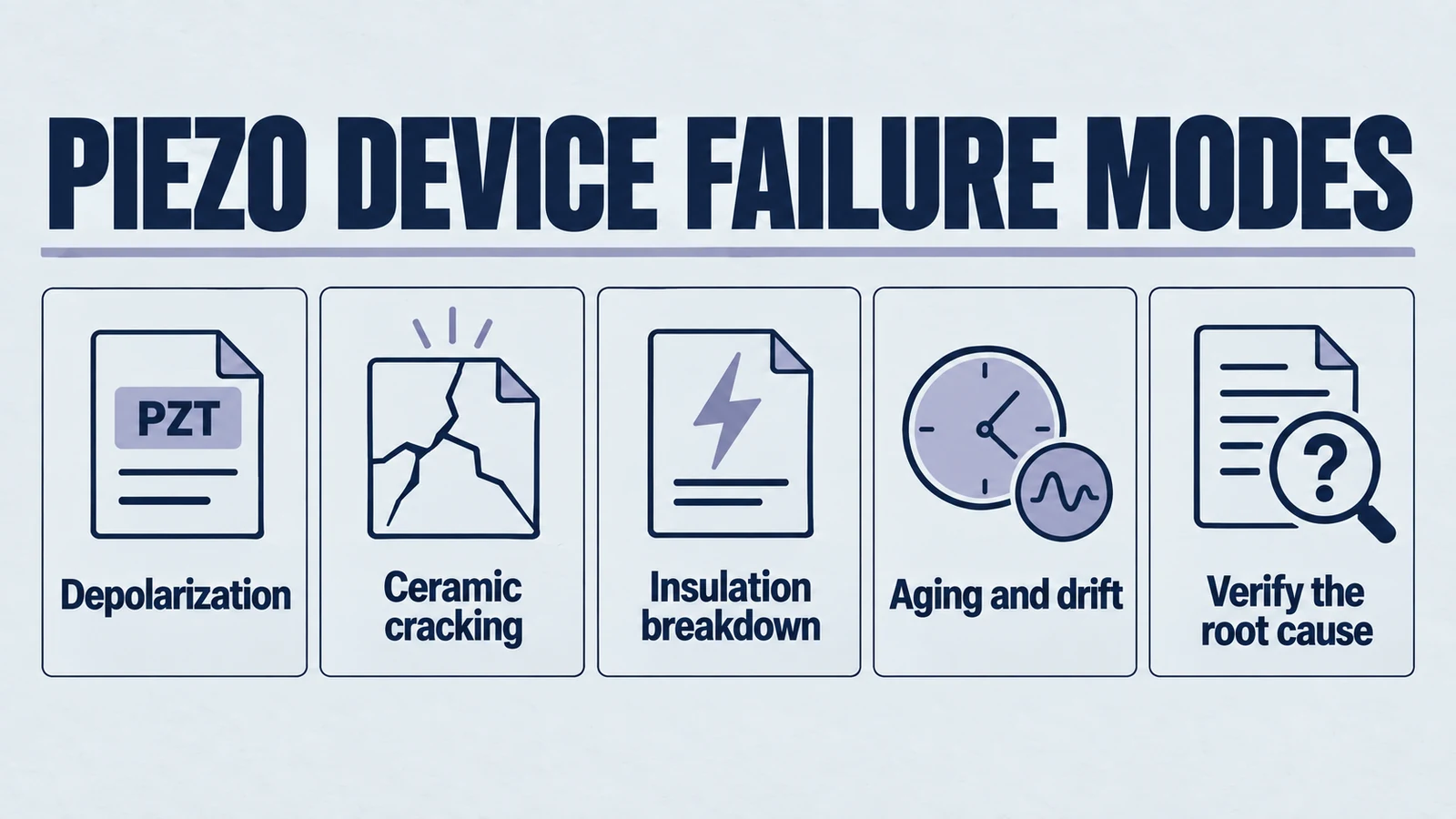

أوضاع الفشل الموسعة في أجهزة بيزو
1. مشاكل إزالة الاستقطاب بعمق
إزالة الاستقطاب هو الفقدان الجزئي أو الكامل للمجالات المحاذية للمادة، مما يؤدي إلى انخفاض في المعاملات الكهرضغطية والحساسية والكفاءة.
أسباب تفصيلية:
- التعرض المستمر لدرجات حرارة قريبة من أو أعلى من نقطة كوري، حتى أثناء عمليات اللحام أو الترابط.
- المجالات الكهربائية العكسية بسبب تكوينات دائرة السائق غير الصحيحة.
- الحمل الميكانيكي الزائد مما يسبب حركة المجال وسوء المحاذاة.
- بيئات الرطوبة العالية طويلة المدى التي تسمح بتيارات التسرب الدقيقة.
مؤشرات متقدمة: انخفاض تدريجي في السعة وثابت الشحنة، وانخفاضات طفيفة في الإزاحة عند نفس إدخال الجهد، وزيادة عامل الفقد.
2. التكسير والتكسير الدقيق والكسور
تتراوح الأعطال الميكانيكية من الكسور المرئية إلى الشقوق الدقيقة التي تتراكم مع الاستخدام المتكرر.
أسباب تفصيلية:
- تطبيق عزم دوران غير لائق أثناء التثبيت أو عدم كفاية التوسيد.
- الدورة الحرارية التي تولد ضغوطًا عند واجهات الترابط.
- الصدمات والاهتزازات والسقوط العرضي.
- سوء المحاذاة في التجمعات الميكانيكية مما يؤدي إلى توزيع غير متساوٍ للحمل.
مؤشرات متقدمة: تحولات غير عادية في تردد الرنين، وزيادة فقدان العزل الكهربائي، والضوضاء الميكانيكية أثناء التشغيل.
3. انهيار العزل الكهربائي وفشل العزل
يتضمن وضع الفشل هذا تدهور خصائص العزل لـ سيراميك بيزو، مما يؤدي إلى دوائر قصيرة وتلف محتمل للجهاز.
أسباب تفصيلية:
- ارتفاعات الجهد من مصادر الطاقة غير المتسقة أو أحداث ESD.
- دخول الرطوبة مما يخلق مسارات موصلة.
- خدوش السطح أو الرقائق التي تعمل كمركزات للمجال.
مؤشرات متقدمة: قياسات مقاومة متقلبة، وأصوات الانحناء أثناء التشغيل عالي الجهد، ونقاط تسخين موضعية.
4. الشيخوخة وتدهور الأداء
مواد بيزو تتقدم في العمر بشكل طبيعي، لكن ظروفًا معينة تسرع التدهور بشكل كبير.
أسباب تفصيلية:
- التشغيل عند حدود الجهد أو الإجهاد القصوى تقريبًا.
- التعرض للضغوط الحرارية والميكانيكية الدورية في البيئات الديناميكية.
- سوء الختم البيئي مما يؤدي إلى تدهور مرتبط بالرطوبة.
مؤشرات متقدمة: انخفاض بطيء ولكن قابل للقياس في خرج الإزاحة، وزيادة متطلبات جهد القيادة، وتوسيع عرض نطاق الرنين.
استراتيجيات الوقاية المتقدمة
التحكم البيئي والتجميع النظيف
- استخدم المراقبة الحرارية أثناء اللحام والتجميع لمنع ارتفاع درجة الحرارة المحلية.
- ضمان بيئات خاضعة للتحكم في الرطوبة أثناء التخزين وتجميع الجهاز.
- استخدم الختم المحكم أو الطلاءات الواقية للبيئات القاسية.
أفضل الممارسات الكهربائية
- تنفيذ تطبيق الجهد المتدرج لتجنب ارتفاعات الجهد المفاجئة.
- استخدم دوائر الحماية من زيادة التيار والكابلات المحمية لتقليل مخاطر ESD.
- تطابق دوائر القيادة مع خصائص مقاومة بيزو لنقل الطاقة بكفاءة.
التكامل الميكانيكي
- استخدم طبقات أو حشيات متوافقة لتوزيع الأحمال الميكانيكية.
- معايرة أدوات عزم الدوران للتجميع وفقًا لمواصفات الشركة المصنعة.
- تصميم التركيبات للسماح بالتمدد الحراري دون إحداث إجهاد.
الاختبار التنبؤي ومراقبة الحالة
- تتبع السعة وتردد الرنين وعامل Q كمؤشرات أساسية.
- استخدم عمليات مسح المقاومة الدورية للكشف عن الفشل في المرحلة المبكرة.
- استخدم الكاميرات الحرارية للكشف عن النقاط الساخنة غير العادية أثناء التشغيل.
سير عمل استكشاف الأخطاء وإصلاحها المتقدم
عند مواجهة مشاكل جهاز بيزو، اعتمد نهجًا منهجيًا:
- الفحص البصري والمجهري: تحقق من وجود شقوق أو تقطيع أو تغير في اللون أو تلف في السطح.
- التشخيص الكهربائي: قم بقياس السعة وفقدان العزل الكهربائي ومقاومة العزل في ظل ظروف خاضعة للرقابة.
- الاختبار الميكانيكي: قم بتقييم سعة الإزاحة والاستجابة تحت الأحمال القياسية.
- التقييم البيئي: راجع ظروف تشغيل الجهاز، والتعرض للرطوبة، وتاريخ ركوب الدراجات في درجة الحرارة.
- تحليل بيانات التشغيل: ربط حالات الفشل ببيانات الاستخدام، وأحداث الجهد الزائد، وحوادث الصدمات الميكانيكية.
من خلال اتباع هذه الخطوات بشكل منهجي، يمكن للمهندسين عزل الأسباب الجذرية لـ مشاكل إزالة الاستقطاب، أو الشقوق الدقيقة، أو فشل العزل الكهربائي واتخاذ الإجراءات التصحيحية مبكرًا، مما يقلل من وقت التوقف عن العمل ويمنع الفشل المتتالي في الأنظمة التي تعتمد على أجهزة بيزو.
مراقبة الجودة وإجراءات الاختبار
يعد تنفيذ إجراءات الاختبار والقياس الصارمة أمرًا بالغ الأهمية لمنع الفشل قبل حدوثه. يجب أن تشمل فحوصات مراقبة الجودة المنتظمة ما يلي:
- قياسات السعة بترددات متعددة
- مراقبة عامل فقدان العزل الكهربائي
- التحقق من الإزاحة الميكانيكية في ظل ظروف الاختبار القياسية
- توصيف معامل درجة الحرارة
اختيار المواد للموثوقية
يؤثر اختيار مادة سيراميك بيزو بشكل كبير على موثوقية الجهاز. توفر المكونات الكهرضغطية عالية الجودة مقاومة فائقة لأوضاع الفشل الشائعة. عند اختيار المواد، ضع في اعتبارك:
- نطاق درجة حرارة التشغيل وهامش درجة حرارة كوري
- القوة الميكانيكية ومقاومة التعب
- مواصفات جهد انهيار العزل الكهربائي
- الاستقرار البيئي في ظل ظروف التشغيل المتوقعة
خاتمة
يعد استكشاف الأخطاء وإصلاحها الكهرضغطية المتقدم والفهم العميق لآليات فشل سيراميك بيزو أمرًا ضروريًا لضمان موثوقية الجهاز في البيئات عالية الدقة. من خلال تطبيق استراتيجيات الوقاية متعددة الطبقات، والتحكم في المعلمات البيئية والتشغيلية، واستخدام التشخيصات التنبؤية، يمكنك تقليل مخاطر الفشل بشكل كبير، وتعزيز أداء الجهاز، وإطالة عمر التشغيل.
