في التصوير الطبي المتقدم، والاختبار غير المدمر، والتطبيقات العلمية الدقيقة، يلعب محول الموجات فوق الصوتية عالي التردد دورًا حاسمًا. من خلال العمل في نطاق ميجا هرتز (MHz)، توفر هذه الأجهزة الدقة الدقيقة اللازمة لتصور الهياكل الصغيرة واكتشاف العيوب الدقيقة التي لا تستطيع المحولات التقليدية التقاطها. تستكشف هذه المدونة كيف تعمل محولات الموجات فوق الصوتية بالميجا هرتز، واعتبارات تصميمها الرئيسية، وتطبيقاتها عبر الصناعات.
فهم محولات الموجات فوق الصوتية عالية التردد
يقوم محول الموجات فوق الصوتية بتحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية والعكس صحيح. عند الترددات الأعلى - عادةً فوق 20 ميجا هرتز - يصبح طول موجة الموجات فوق الصوتية أقصر بكثير. يسمح طول الموجة الأقصر هذا بتحسين الدقة المكانية، مما يتيح تصوير الهياكل على مقياس ميكرومتر.
ومع ذلك، هناك مقايضة: مع زيادة التردد، يقل عمق الاختراق. تتفوق محولات الموجات فوق الصوتية عالية التردد في التطبيقات التي تتطلب تصويرًا سطحيًا أو قريبًا من السطح، حيث يتم إعطاء الأولوية للدقة على العمق.
خصائص تصميم محولات الموجات فوق الصوتية بالميجا هرتز

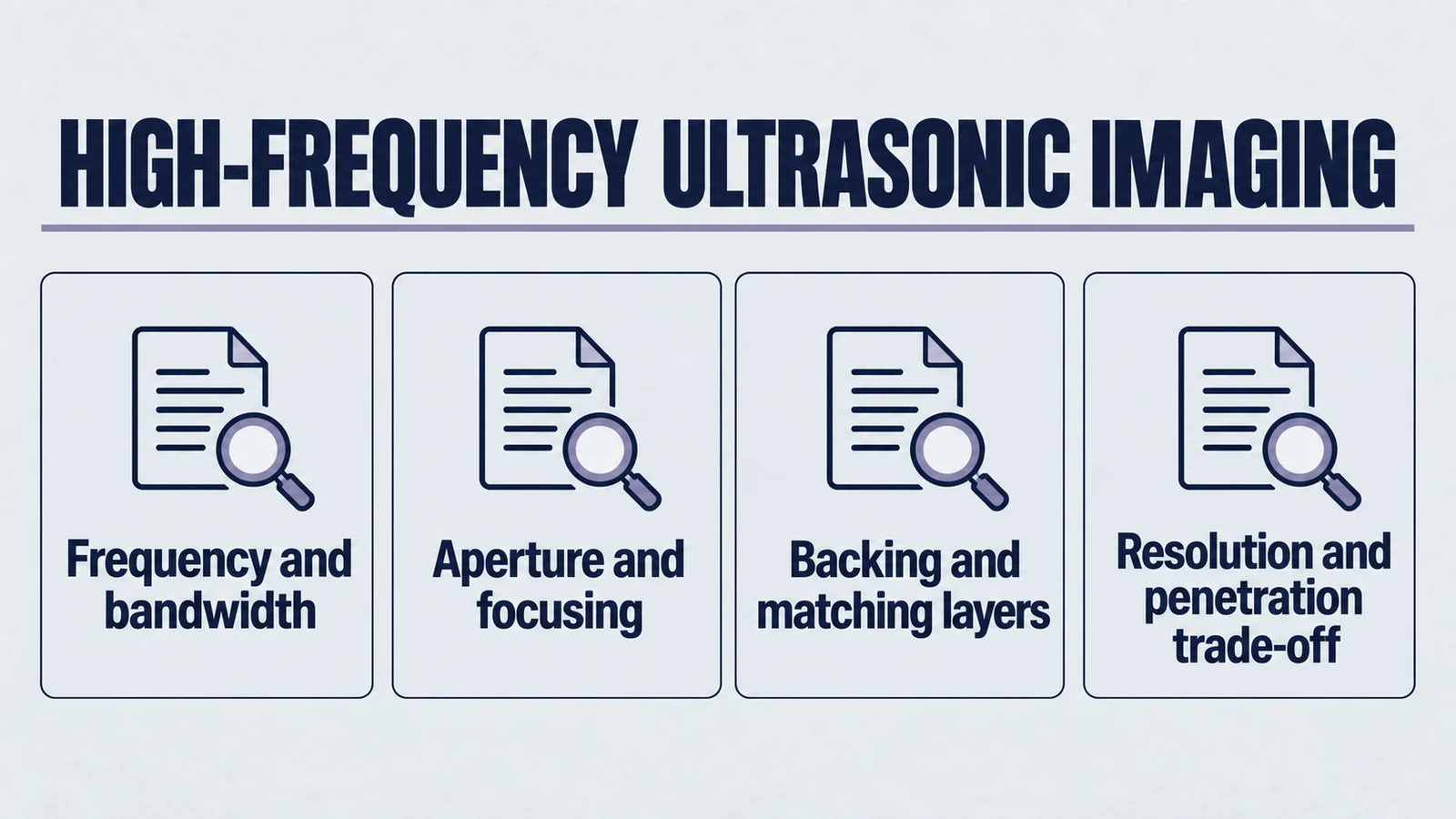

يعتمد أداء محول الموجات فوق الصوتية عالي التردد على معايير تصميم متعددة:
1. اختيار المواد الكهروضغطية
تستخدم السيراميك المتقدم مثل تيتانات زركونات الرصاص (PZT) أو المواد أحادية البلورة لخصائصها الكهروضغطية القوية وقدرتها على العمل بكفاءة عند ترددات ميجا هرتز.
2. نطاق التردد وعرض النطاق الترددي
يمكن أن تعمل المجسات عالية التردد من 20 ميجا هرتز إلى أكثر من 100 ميجا هرتز. يدعم عرض النطاق الترددي الأوسع دقة محورية أفضل، وهو أمر بالغ الأهمية للتمييز بين طبقات الأنسجة الرقيقة أو تحديد العيوب الدقيقة. تم تصميم محولاتنا عالية التردد خصيصًا لمثل هذه التطبيقات المتطلبة.
3. حجم الفتحة والتركيز
تحسن المحولات ذات الفتحة الأصغر الدقة الجانبية ولكنها قد تقلل الحساسية. غالبًا ما يتم دمج العدسات الصوتية أو تقنية المصفوفة المرحلية لموازنة الدقة وقوة الإشارة.
4. طبقات الدعم والمطابقة
تقلل طبقات المطابقة الصوتية المناسبة من خسائر الانعكاس عند الواجهة بين المحول والوسط (مثل الأنسجة أو الماء). تساعد مواد الدعم في تخفيف الاهتزازات غير المرغوب فيها، مما يحسن وضوح الصورة.
تطبيقات محولات الموجات فوق الصوتية عالية التردد
تُستخدم المجسات عالية التردد في مجموعة واسعة من القطاعات نظرًا لدقتها وقدرات التصوير عالية الدقة:
1. التصوير الطبي
- الأمراض الجلدية وطب العيون: يمكن لـ محولات الموجات فوق الصوتية بالميجا هرتز حل طبقات الأنسجة الدقيقة في تصوير الجلد والعين.
- الموجات فوق الصوتية داخل الأوعية (IVUS): تستخدم للتصوير داخل الأوعية الدموية للكشف عن تراكم الترسبات وتقييم صحة القلب والأوعية الدموية.
- تصوير الحيوانات الصغيرة: في البحث، يتم استخدام الموجات فوق الصوتية عالية التردد لدراسة النماذج الحيوانية بمستويات مجهرية.
2. الاختبار غير المدمر (NDT)
- فحص الإلكترونيات الدقيقة: تحديد العيوب في رقائق أشباه الموصلات أو الدوائر المتكاملة.
- المواد المركبة: الكشف عن التفكك أو الفراغات في مكونات الفضاء حيث الدقة أمر بالغ الأهمية.
3. التطبيقات الصناعية والعلمية
- توصيف المواد: تقييم الخصائص المرنة للأغشية الرقيقة والهياكل الدقيقة باستخدام مكوناتنا الكهروضغطية المتقدمة.
- البحوث البيولوجية: دراسة ميكانيكا الخلية والهياكل الدقيقة للأنسجة في المختبرات.
التحديات والاتجاهات المستقبلية
بينما تقدم محولات الموجات فوق الصوتية بالميجا هرتز دقة لا مثيل لها، تشمل التحديات:
- عمق اختراق محدود: مناسبة في الغالب للتصوير السطحي أو الضحل.
- تعقيد التصنيع: يتطلب التصنيع تقنيات عالية الدقة، مما يرفع التكاليف.
- توهين الإشارة: تعاني الإشارات عالية التردد من توهين أكبر في الأنسجة البيولوجية والمواد الصناعية.
تعالج الابتكارات المستقبلية هذه القيود. تعمل التطورات في تقنية CMUT (محول الموجات فوق الصوتية الميكروميكانيكي السعوي)، والمواد الكهروضغطية الجديدة، ومعالجة الصور القائمة على الذكاء الاصطناعي على توسيع قدرات أنظمة الموجات فوق الصوتية عالية التردد.
لماذا تختار Yujie لمحولات الموجات فوق الصوتية عالية التردد؟
في Yujie، نحن متخصصون في تصنيع محولات كهروضغطية دقيقة تلبي المتطلبات الصعبة للتطبيقات عالية التردد. تضمن خبرتنا في مواد السيراميك المتقدمة وتصميم المحولات المخصص الأداء الأمثل لاحتياجات التصوير المحددة الخاصة بك.
الخلاصة
يعد محول الموجات فوق الصوتية عالي التردد أداة لا غنى عنها للتطبيقات التي يكون فيها التصوير عالي الدقة أمرًا بالغ الأهمية. من التشخيصات الطبية إلى فحص الإلكترونيات الدقيقة، توفر محولات الموجات فوق الصوتية بالميجا هرتز دقة لا مثيل لها تتيح تحقيق اختراقات في البحث والسلامة والرعاية الصحية. مع استمرار تطور التكنولوجيا، ستصبح هذه الأجهزة أكثر قوة وسهولة في الوصول وتنوعًا.
هل أنت مستعد لاستكشاف حلول التصوير عالية الدقة؟ اتصل بنا اليوم لمناقشة متطلبات محول الموجات فوق الصوتية عالي التردد واكتشاف كيف يمكن لـ تقنيتنا الكهروضغطية المتقدمة تحسين تطبيقاتك.
