تعد محولات الطاقة بالموجات فوق الصوتية الطبية المكونات الأساسية في أنظمة التصوير التشخيصي بالموجات فوق الصوتية، حيث تحول الطاقة الكهربائية إلى موجات صوتية عالية التردد وتستقبل الصدى المنعكس من الأنسجة لإنشاء الصور. يعد اختيار محول الطاقة بالموجات فوق الصوتية الطبي المناسب أمرًا بالغ الأهمية لوضوح التصوير ودقة التشخيص وكفاءة سير العمل في الإعدادات السريرية.
فهم محولات الطاقة بالموجات فوق الصوتية الطبية
يتكون محول الطاقة بالموجات فوق الصوتية الطبي عادةً من عناصر كهرضغطية وطبقات مطابقة ومواد دعم وغلاف. عند تشغيله بواسطة إشارة كهربائية، يهتز العنصر الكهرضغطي، وينتج موجات فوق صوتية تخترق الجسم. يتم التقاط الموجات المنعكسة بواسطة نفس المحول أو محول آخر، وتحويلها مرة أخرى إلى إشارات كهربائية لمعالجة الصور.
تتطلب تطبيقات التصوير المختلفة خصائص محول طاقة مختلفة:
- نطاق التردد: توفر الترددات الأعلى (7-15 ميجا هرتز) دقة أفضل ولكن اختراقًا أقل، وهي مثالية للهياكل السطحية مثل الغدة الدرقية أو التصوير العضلي الهيكلي. توفر الترددات المنخفضة (2-5 ميجا هرتز) اختراقًا أعمق لتصوير البطن أو القلب.
- البصمة: يؤثر حجم وشكل المحول على مجال الرؤية وإمكانية الوصول إلى مناطق تشريحية محددة. المجسات الخطية مناسبة لتصوير الأوعية الدموية والعضلات والعظام، بينما تستخدم المجسات المنحنية والمصفوفة المرحلية لتصوير البطن والقلب، على التوالي.

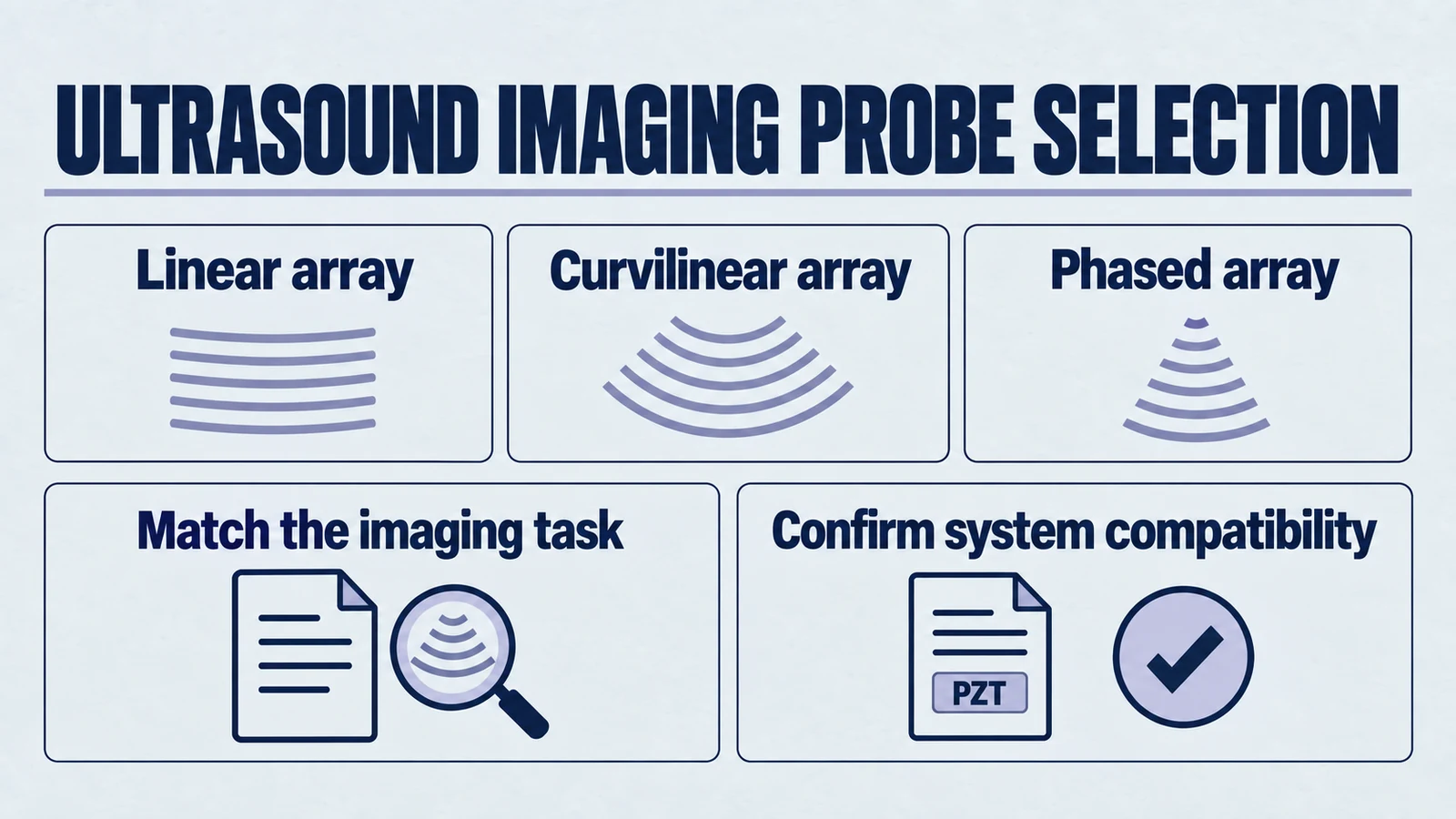

أنواع محولات الطاقة للتصوير بالموجات فوق الصوتية
1. محولات المصفوفة الخطية
- التردد: 5-15 ميجا هرتز
- التطبيقات: الأوعية الدموية، الأجزاء الصغيرة، العضلات والعظام، والتصوير السطحي.
- المزايا: دقة عالية مع رؤية واسعة للمجال القريب.
2. محولات المصفوفة المنحنية
- التردد: 2-7 ميجا هرتز
- التطبيقات: تصوير البطن والتوليد وأمراض النساء.
- المزايا: مجال رؤية أوسع للهياكل الأعمق.
3. محولات المصفوفة المرحلية
- التردد: 1.5-5 ميجا هرتز
- التطبيقات: تصوير القلب وعبر الجمجمة.
- المزايا: بصمة صغيرة للتصوير بين الأضلاع بمعدلات إطارات عالية.
4. محولات داخل التجاويف
- التردد: 5-9 ميجا هرتز
- التطبيقات: التصوير عبر المهبل وعبر المستقيم.
- المزايا: القرب من الهياكل المستهدفة للتصوير عالي الدقة.
العوامل الرئيسية التي يجب مراعاتها عند اختيار محول طاقة بالموجات فوق الصوتية طبي
1. متطلبات تطبيق التصوير
حدد حالات الاستخدام السريري الخاصة بك لتحديد التردد ونوع المجس المطلوب للحصول على الدقة المثلى وعمق الاختراق. ضع في اعتبارك مجموعتنا من محولات الطاقة عالية التردد لتطبيقات التصوير السطحي.
2. توافق المحول
تأكد من أن محول التصوير بالموجات فوق الصوتية متوافق مع نظام الموجات فوق الصوتية الخاص بك، بما في ذلك نوع الموصل ودعم البرامج وقدرات معالجة الصور.
3. بيئة العمل والوزن
تقلل التصميمات خفيفة الوزن والمريحة من إجهاد أخصائي تخطيط الصدى أثناء الإجراءات الممتدة. تساهم عناصر الحلقة الكهرضغطية الخاصة بنا في تصميمات محولات الطاقة المدمجة.
4. المتانة ومقاومة الماء
يجب أن تتحمل المحولات الطبية إجراءات التطهير والتعقيم الروتينية. تعد مقاومة الماء المصنفة IP ضرورية لبعض الإجراءات.
5. التكلفة والصيانة
عادة ما تكون المجسات عالية التردد أكثر تكلفة. ضع في اعتبارك التكلفة الإجمالية للملكية، بما في ذلك الصيانة واستبدال الكابلات ودعم الضمان.
الاتجاهات الناشئة في محولات الطاقة بالموجات فوق الصوتية الطبية
- تقنية الكريستال الواحد: تحسن النطاق الترددي والحساسية للحصول على صور أكثر وضوحًا.
- محولات المصفوفة المترابطة: توفر قدرات تصوير ثلاثية الأبعاد ورباعية الأبعاد للتطبيقات التشخيصية المتقدمة.
- المحولات اللاسلكية: تمكن التصوير في نقطة الرعاية بمرونة أكبر.
- مجسات قادرة على التصوير المرن: تسهل قياس صلابة الأنسجة لتشخيص الأورام والكبد.
لماذا يهم اختيار المحول المناسب
يؤثر اختيار محول الطاقة بالموجات فوق الصوتية الطبي المناسب بشكل مباشر على الثقة التشخيصية وجودة رعاية المرضى. قد يؤدي استخدام المحول الخاطئ إلى تصوير دون المستوى الأمثل وتشخيصات مفقودة وزيادة أوقات الإجراءات.
في يوجي، نحن متخصصون في العناصر والمحولات الكهرضغطية عالية الأداء التي تدعم تخصيص OEM لـ محولات التصوير بالموجات فوق الصوتية، مما يضمن التوازن الصحيح بين الدقة والاختراق وتوافق النظام لاحتياجات التصوير الخاصة بك. تُستخدم الأنابيب الكهرضغطية وعناصر القرص الخاصة بنا بشكل شائع في تطبيقات المحولات الطبية.
هل أنت مستعد للعثور على محول الطاقة بالموجات فوق الصوتية الطبي المناسب لنظامك؟
اتصل بنا اليوم لمناقشة متطلبات محول التصوير بالموجات فوق الصوتية الخاص بك، أو استكشف مجموعتنا من السيراميك الكهرضغطي ومكونات المحولات التي تساعدك على تحقيق تصوير واضح وموثوق لكل تطبيق سريري.
