مكونات السيراميك / قياسية ومخصصة

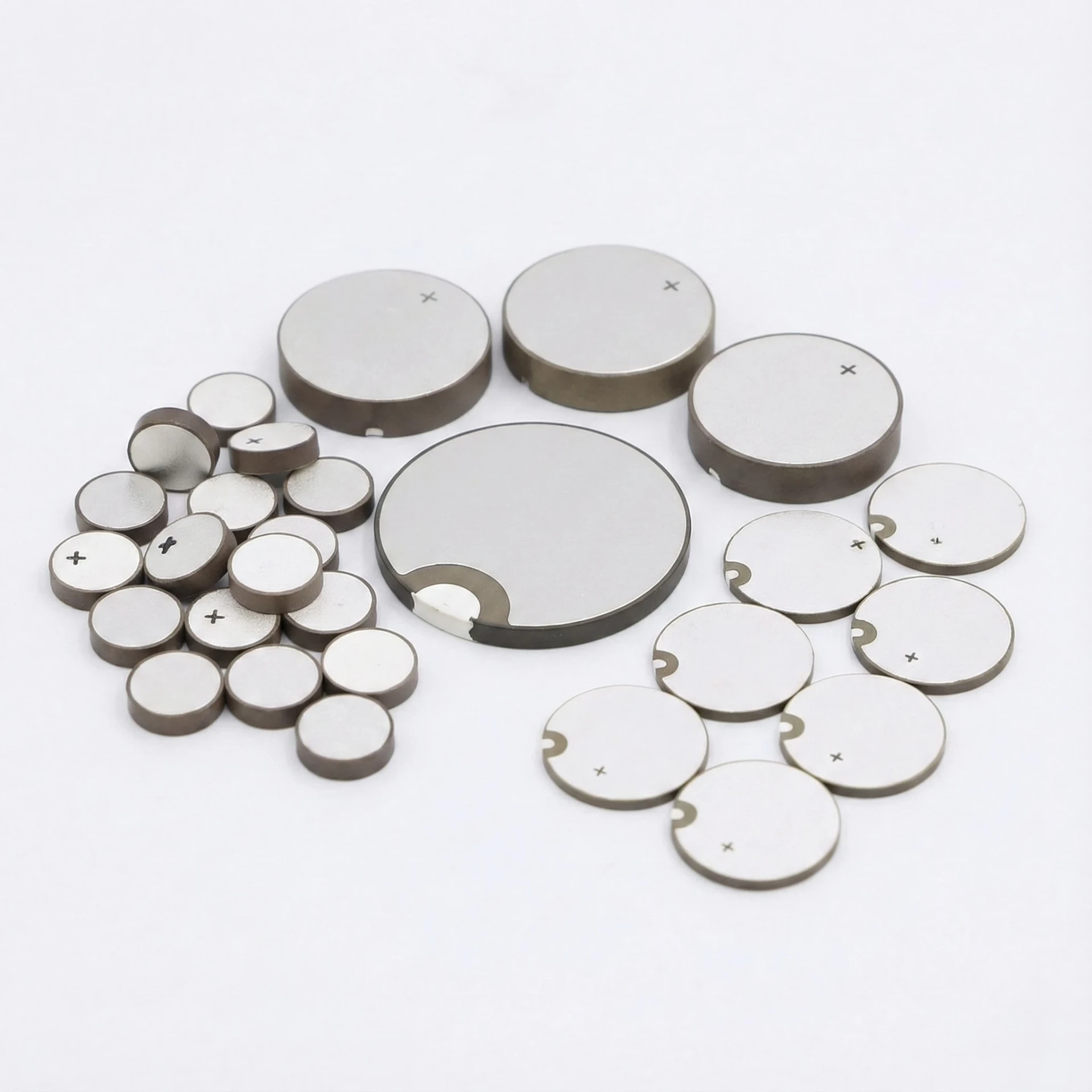

عناصر PZT بأبعاد قياسية ومخصصة
قارن أقراص PZT لأجهزة الرذاذ ورؤوس التجميل والمنظفات ذات الأقراص الملتصقة. للقرص المخصص، أرسل القطر والسماكة والكمية، وأضف متطلبات المادة والأقطاب إن كانت معروفة. الرسم اختياري للأشكال البسيطة.
مقارنة مواصفات الكتالوجأقراص كهرضغطية · عرض السعر وأسعار الكمياتاستخدم نموذج طلب عرض السعر
لطلب عرض سعر مخصص: القطر · السماكة · الكمية
قارن طرازات الكتالوج حسب الأبعاد والتطبيق وتردد الرنين. تعني الشرطة أن القيمة غير منشورة. أكد ظروف الاختبار وحدود القبول للطراز المختار قبل الطلب.
| نموذج | الأبعاد (mm) | نوع التطبيق | تردد الرنين | المقاومة (Ω) | الاقتران الكهروميكانيكي (Kp) |
|---|---|---|---|---|---|
| HJ-25/1.65M | Ø25×1.2 | رذاذ بالموجات فوق الصوتية | 1.65 MHz | ≤2.0 | ≥0.47 |
| HJ-20/1.65M | Ø20×1.2 | رذاذ بالموجات فوق الصوتية | 1.65 MHz | ≤2.5 | ≥0.47 |
| HJ-28×2 | Ø28×2 | جهاز تجميل بالموجات فوق الصوتية | 1.0 MHz | ≤3 | ≥0.47 |
| H-25×2 | Ø25×2 | جهاز تجميل بالموجات فوق الصوتية | 1.0 MHz | ≤4 | ≥0.47 |
| HJ-20×2 | Ø20×2 | جهاز تجميل بالموجات فوق الصوتية | 1.0 MHz | ≤4 | ≥0.47 |
| HJ-50×2.5 | Ø50×2.5 | منظف بالموجات فوق الصوتية (قرص مثبت باللصق) | 45 KHz | — | 0.58 |
| HJ-50×3.0 | Ø50×3.0 | منظف بالموجات فوق الصوتية (قرص مثبت باللصق) | 45 KHz | — | 0.58 |
| HJ-50×3.5 | Ø50×3.5 | منظف بالموجات فوق الصوتية (قرص مثبت باللصق) | 45 KHz | — | 0.58 |
نماذج الكتالوج هي أمثلة. نقوم أيضًا بتصنيع أشكال خزفية شائعة بالأبعاد التي تحتاجها. بالنسبة للأشكال البسيطة، أرسل الأبعاد والكمية؛ ليست هناك حاجة للرسم لبدء التحقيق.
اطلب تسعير الحجم للطلبات الأكبر أو المتطلبات السنوية. نرحب بالعينات والتصاميم المخصصة واستفسارات التطوير أيضًا.
أقراص كهرضغطية · عرض السعر وأسعار الكمياتاستخدم نموذج طلب عرض السعر
للقرص المدرج، أرسل رقم الطراز والكمية لتأكيد المواصفات الحالية وتوفره. وللقرص المخصص، أرسل القطر والسماكة وكمية الطلب. أضف المادة والأقطاب والتفاوتات إن كانت معروفة؛ الرسم اختياري. وإذا كنت تقارن كميات أكبر، اذكرها للحصول على أسعار الكميات.
يعتمد اختيار المادة على التشغيل: تناسب التركيبات الصلبة عادةً القيادة القوية المستمرة، بينما تناسب المواد اللينة الاستشعار والتشغيل بجهد قيادة منخفض. اطلع على المقارنة في دليل مواد PZTوإذا كنت تستبدل قرصًا موجودًا، فأرسل بياناته التعريفية وأبعاده المقاسة كي يتمكن فريقنا الهندسي من مراجعة البديل المناسب.
نرحب أيضًا بالتصاميم الجديدة واستفسارات التطوير. أخبرنا بالتطبيق ومتطلبات العينات، حتى إن كان التصميم لا يزال قيد الإعداد.
أرسل التردد المطلوب وأهداف الخرج الصوتي وقيود التجميع لمراجعة بنية القرص والتفاوتات المناسبة.
أقراص كهرضغطية · عرض السعر وأسعار الكمياتاستخدم نموذج طلب عرض السعر
| الصناعة | النموذج الموصى به | المواصفات النموذجية |
|---|---|---|
| جهاز رذاذ طبي | HJ-25/1.65M | 1.65 MHz، ≤2.0 Ω، Kp ≥0.47 |
| رأس جهاز تجميل | HJ-28×2 | 1.0 MHz، ≤3 Ω، أبعاد مدمجة Ø28×2 |
| منظف بالموجات فوق الصوتية بقرص ملتصق | HJ-50×3.0 | 45 kHz، Kp 0.58، اقتران لتطبيقات القدرة العالية |
اطلع على هذه الأدلة عندما يتجاوز اختيار القرص الأبعاد ليشمل موثوقية الرذاذ ومخاطر التوريد وضبط إنتاج محولات أجهزة الرذاذ.
متخصصون في الأقراص الكهرضغطية في نطاق ميجا هرتز بترددات تصل إلى 1.65 ميجا هرتز. تساعد تقنيات الاستقطاب المتقدمة وتركيبات PZT الخاصة بنا على تحقيق أداء ثابت عالي التردد بالغ الأهمية لتطبيقات الرذاذ.
قيم مرجعية للتصنيع الدقيق CNC: تفاوت السماكة ±0.01 مم واستواء السطح ≤0.02 مم. تُؤكد القيم الممكنة لكل مشروع وفق الأبعاد والمادة ومتطلبات تردد الرنين والتجميع.
قد تشمل خطة الفحص المرجعية اختبارًا كهربائيًا بنسبة 100%، مثل تحليل الممانعة ومسح التردد والتحقق من معامل الاقتران. تُحدد نسبة الفحص والتقارير وشهادات المطابقة المطلوبة لكل طلب.
يقدم مهندسونا إرشادات فنية حول اختيار القرص الكهرضغطي، وتصميم دائرة القيادة، وتحسين تجميع محول الطاقة. تتوفر عينات مجانية للمشاريع المؤهلة.
استكشف خدمات الموردين الشاملة لدينا لتلبية احتياجاتك الخاصة
داخل إنتاج السيراميك
شاهد المراحل الرئيسية للضغط، والتلبيد، والطحن، وتطبيق القطب الكهربائي، والتلميع والفحص، الموضحة بصور مختارة من معالجة السيراميك.
ابدأ بنوع التطبيق والتردد المطلوب. تستخدم أجهزة الرذاذ عادةً أقراصًا رقيقة بترددات ضمن نطاق MHz، وتستخدم رؤوس أجهزة التجميل غالبًا أقراصًا من فئة 1 MHz، بينما تستخدم منظفات الموجات فوق الصوتية أقراصًا أكبر قطرًا وأقل ترددًا. يجب أيضًا التحقق من المعاوقة ومعامل الاقتران وطريقة التثبيت ودائرة القيادة.
نعم. يمكن تعديل القطر والسماكة وتردد الرنين وتوزيع الأقطاب والطبقة المعدنية ونطاق المعاوقة وواجهة التثبيت بعد المراجعة الهندسية. أرسل التردد والخرج الصوتي المطلوبين وظروف السائل أو الحمل والاحتياج السنوي لتقييم بنية القرص المناسبة.
تُؤكد كمية الطلب الدنيا وتوفر العينات الهندسية ومدة تجهيزها بعد مراجعة الطراز والتفاوتات المطلوبة ونطاق التحقق.
تشمل خيارات التخصيص القطر والسماكة والتردد المطلوب ونمط الطبقة المعدنية ونطاق المعاوقة وواجهة التثبيت المناسبة لوحدة الموجات فوق الصوتية.
تُحدد مدة الإنتاج بعد تأكيد الكمية ونطاق التخصيص. تُذكر سجلات المعاوقة والتردد وفحص الدفعة المتاحة في عرض السعر.
قارن أبعاد السيراميك وطريقة التوصيل ومتطلبات دائرة التشغيل لكل مكوّن على حدة.
