بالنسبة لمهندس البحث والتطوير أو مدير المنتج في شركة تصنيع المعدات الأصلية (OEM) للأجهزة الطبية، فإن تصميم جهاز تنفسي من الجيل التالي هو مسعى عالي المخاطر. سواء لعلاج مرض الانسداد الرئوي المزمن أو الربو أو التليف الكيسي، فإن نجاح مشروع بملايين الدولارات - وصحة مستخدميه النهائيين على المدى الطويل - يعتمد في النهاية على مكون واحد بسيط بشكل خادع: محول طاقة بخاخ بالموجات فوق الصوتية.
هذا المكون هو محرك الجهاز. هدفه الوحيد هو تحويل إشارة كهربائية إلى اهتزازات ميكانيكية عالية التردد، مما يؤدي إلى تفتيت الدواء السائل إلى رذاذ ناعم قابل للاستنشاق. يقود هذا الفرق الفنية إلى تحدٍ مركزي ومحبط نسميه "مفارقة الشراء".
سيجمع المهندس أوراق بيانات فنية من نصف دزينة من الموردين لـ محول طاقة كهرضغطي PZT-4 أو PZT-8. على الورق، تبدو هذه المستندات متطابقة تقريبًا، حيث تسرد ترددات وعوامل اقتران وأبعاد مماثلة. هذا هو الفخ. المستند الذي يهدف إلى تخفيف المخاطر غالبًا ما يخفيها.
تتعزز هذه المفارقة من خلال "البساطة الخادعة" للسوق الاستهلاكي. يستخدم مرطب منزلي بقيمة 20 دولارًا، مصمم لنشر الزيوت الأساسية، نفس المبدأ الفيزيائي الأساسي تمامًا مثل بخاخ طبي منقذ للحياة بقيمة 10,000 دولار. لكن هنا ينتهي التشابه. بالنسبة لمصمم المنتج أو مدير المشتريات، فإن افتراض أن هاتين الفئتين من المكونات قابلة للتبديل بأي شكل من الأشكال هو المصدر الأكبر لمخاطر المشروع.
لا يتم تحديد أداء وموثوقية وسلامة جهازك الطبي النهائي من خلال الأرقام الموجودة في ورقة المواصفات. يتم تحديدها من خلال "الحمض النووي المادي" لـ محول طاقة البخاخ بالموجات فوق الصوتية: الخصائص غير المرئية وغير المعلنة والأكثر أهمية لعلم المواد الأساسي، واتساق التصنيع، وتتبع سلسلة التوريد الشاملة.
سيقوم هذا التقرير بتشريح تشريح "فشل المواصفات المطابقة" - المشكلات الكارثية التي تفشل أوراق البيانات في التنبؤ بها. سنستكشف أوضاع الفشل الواقعية التي تصيب المكونات من الدرجة السلعية ونقدم إطارًا تقنيًا لتحديد محول طاقة يضمن الموثوقية من أول نموذج أولي للبحث والتطوير إلى الوحدة رقم 50,000 في الإنتاج الضخم.

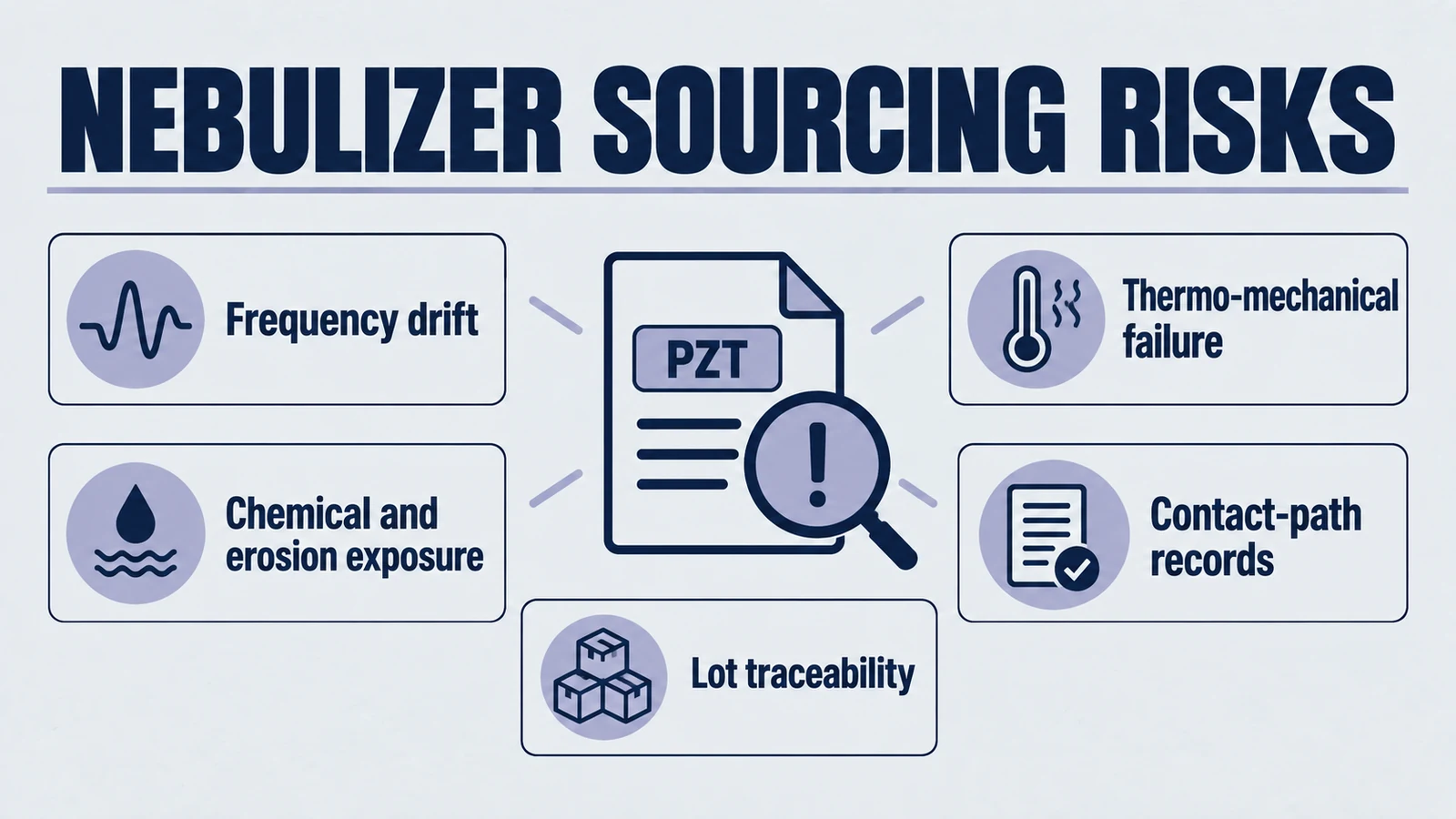

تشريح الفشل: لماذا تفشل محولات الطاقة "المطابقة للمواصفات" في العالم الحقيقي
يخلق محول الطاقة الذي يعمل "حسب المواصفات" في مختبر تحقق خاضع للرقابة ولكنه يفشل في الميدان تأثير الدومينو لعواقب تجارية وخيمة: عرقلة الجداول الزمنية، وتضخيم التكاليف، واستلزام مطالبات الضمان أو استدعاء المنتج. هذه الإخفاقات ليست أبدًا مشكلة مكون بسيطة؛ إنها مشاكل منهجية متجذرة في علم المواد وعملية التصنيع، والتي لا تستطيع ورقة بيانات بسيطة التنبؤ بها.
وضع الفشل 1: الفشل "الصامت" - انحراف التردد وعدم فعالية الجرعة
الوظيفة الأساسية للبخاخ الطبي ليست مجرد إنشاء "ضباب"؛ إنها توليد حجم قطرة دقيق ومتسق، أو القطر الديناميكي الهوائي المتوسط للكتلة (MMAD). لكي يكون الدواء فعالاً، يجب أن يكون ضمن "النطاق القابل للتنفس" - عادة من 1 إلى 5 ميكرومتر - لضمان ترسب عميق في القصيبات والحويصلات الهوائية.
حجم القطرة هذا هو دالة مباشرة وغير قابلة للتغيير لتردد اهتزاز محول الطاقة. الفيزياء واضحة: التردد الأعلى ينتج جسيمًا أصغر. على سبيل المثال، قد ينتج نظام 1.65 ميجا هرتز متوسط حجم جسيم في نطاق 5-7 ميكرومتر، وهو كبير جدًا للعلاج الفعال. على النقيض من ذلك، يمكن لنظام 2.4 ميجا هرتز توليد جسيم أدق بكثير من 1-2 ميكرومتر، وهو مثالي لاختراق الرئة العميق.
هنا يكمن الفشل الصامت. محول طاقة بخاخ بالموجات فوق الصوتية منخفض التكلفة، حتى لو تمت معايرته عند 2.4 ميجا هرتز في المصنع، معرض بشكل كبير لـ "انحراف التردد". يمكن أن يكون سبب هذا الانحراف هو الشيخوخة الطبيعية لـ السيراميك الكهرضغطي، أو التقلبات في درجة الحرارة البيئية، أو الإجهاد الحراري من إشارة القيادة نفسها.
هذا الفشل غادر. سيستمر الجهاز في إنتاج ضباب. سيسجل المريض وأجهزة استشعار الجهاز نفسه أنه "يعمل". ومع ذلك، قد يكون تردد تشغيله قد انحرف بشكل كبير. أظهرت الأبحاث أنه في بعض البخاخات بالموجات فوق الصوتية، يمكن أن يتسبب انخفاض حجم المد والجزر في تحول MMAD من 2.61 ميكرومتر علاجي إلى 8.89 ميكرومتر عديم الفائدة، مع تحول 90٪ من الجسيمات لتصبح أكبر من 5 ميكرومتر.
يبدو الجهاز يعمل، لكنه يفشل في توصيل الجرعة العلاجية. لا يتلقى المريض أي فائدة طبية، مما يعرض صحته لخطر مباشر. هذا فشل كلاسيكي "مطابق للمواصفات" حيث يكون المكون وظيفيًا ميكانيكيًا ولكنه غير فعال سريريًا.
وضع الفشل 2: الفشل الكارثي - الانهيار الحراري الميكانيكي
السيراميك الكهرضغطي ليس فعالاً بنسبة 100٪. أثناء التشغيل، يولد حرارة كبيرة بسبب "فقدان العزل الكهربائي". في مرطب استهلاكي منخفض الطلب، هذا لا يذكر. ولكن في جهاز طبي عالي الطاقة وعالي دورة العمل، يعد هذا الحمل الحراري تحديًا هندسيًا أساسيًا.
عندما يسخن محول الطاقة بشكل مفرط، يمكن أن يقترب من "درجة حرارة كوري"، وهي النقطة التي تفقد فيها مادة السيراميك خصائصها الكهرضغطية بشكل دائم وتزيل الاستقطاب. الأكثر شيوعًا، يتسبب تراكم الحرارة هذا في "انهيار حراري ميكانيكي". تخلق الحرارة الشديدة والموضعية إجهادًا ميكانيكيًا، مما يؤدي إلى "ارتفاع درجة حرارة السيراميك الكهرضغطي وتشققها".
هذا ليس حدثًا عشوائيًا. إنها نتيجة متوقعة لـ "قنبلة موقوتة من دفعة إلى أخرى". السبب الجذري لهذا ارتفاع درجة الحرارة غالبًا ما يكون فقدان عازل كهربائي مرتفع في مادة PZT نفسها. بشكل حاسم، يمكن أن تختلف هذه الخاصية بشكل كبير من دفعة إلى أخرى، حتى لو كانت المعاملات الأساسية تتطابق مع ورقة المواصفات.
هذه هي الطبيعة الحقيقية لمفارقة الشراء. يتحقق فريق البحث والتطوير في OEM من تصميمهم باستخدام "عينة ذهبية" من مورد (الدفعة A). هذه العينة لديها فقدان عازل منخفض وتجتاز جميع اختبارات الحرارة والإجهاد. تمت الموافقة على التصميم. تطلب الشركة بعد ذلك 50,000 وحدة للإنتاج الضخم. يتم تصنيع تشغيل الإنتاج هذا (الدفعة B) من ملاط سيراميك مختلف، والذي يحتوي على فقدان عازل أعلى قليلاً - ولكنه لا يزال "مطابقًا للمواصفات". النتيجة؟ تعمل محولات الطاقة في الدفعة B بدرجة حرارة أعلى بمقدار 20 درجة مئوية، مما يؤدي إلى معدل فشل ميداني بنسبة 5٪ بسبب التشقق.
وضع الفشل 3: فشل التدهور - تآكل التكهف والهجوم الكيميائي
لا "يهتز" محول طاقة البخاخ بالموجات فوق الصوتية ببساطة. إنه يولد "تكهفًا صوتيًا" مكثفًا - التكوين السريع وانهيار الفقاعات المجهرية - في الدواء السائل. إن الطاقة الناتجة عن هذه الانهيارات هي التي تقذف الضباب من سطح السائل.
ومع ذلك، فإن هذا التكهف نفسه هو قوة فيزيائية مدمرة بشكل مشهور. عندما يحدث هذا على وجه محول الطاقة نفسه، فإنه يزيل المعدن حرفيًا من سطح محول الطاقة، وهو تأثير يعرف باسم "تآكل التكهف". بمرور الوقت، يسبب هذا التآكل تنقرًا مرئيًا وتآكلًا للسطح، مما يقلل من الأداء ويؤدي في النهاية إلى ثقب سطح الاهتزاز.
يتفاقم هذا الهجوم الجسدي بهجوم كيميائي. يكون محول الطاقة في اتصال مباشر ومطول مع الأدوية السائلة المعقدة، وغالبًا ما تكون حمضية أو أكالة. سيتعرض محول الطاقة المصنوع من الفولاذ المقاوم للصدأ منخفض الجودة أو الذي يحتوي على طلاء واقٍ غير لائق للهجوم، مما يضر بسلامته الهيكلية. لا يؤدي هذا التدهور إلى فشل الجهاز فحسب، بل يخلق أيضًا خطرًا غير مرئي: تسرب مواد المكونات إلى الدواء نفسه.
الفاصل الحاسم: ما يعنيه "الدرجة الطبية" حقًا
بالنظر إلى أوضاع الفشل الشديدة والمتعددة الأوجه هذه، من الواضح أن ورقة البيانات القياسية غير كافية لاختيار المكونات. العامل المميز الحقيقي هو "الدرجة الطبية". هذه ليست كلمة طنانة تسويقية؛ إنها مجموعة صارمة وغير قابلة للتفاوض من المتطلبات الهندسية والتنظيمية التي تفصل المكون الموثوق به عن المسؤولية الحرجة.
المطلب 1: التوافق الحيوي (ISO 10993) وخطر الرصاص الخفي
يجب تقييم أي جهاز طبي أو مادة تتلامس "بشكل مباشر أو غير مباشر مع جسم الإنسان" للتوافق الحيوي وفقًا لمعايير سلسلة ISO 10993. يعد محول طاقة البخاخ بالموجات فوق الصوتية مكونًا كلاسيكيًا "للاتصال غير المباشر": فهو يتلامس مع الدواء السائل، والذي بدوره يتلامس بشكل مباشر مع أنسجة رئة المريض.
يمثل هذا مصدر قلق خطير في الصناعة الكهرضغطية. المادة الكهرضغطية الأكثر شيوعًا وفعالية من حيث التكلفة والمستخدمة على نطاق واسع هي PZT، والتي تعني تيتانات زركونات الرصاص. تحتوي الصيغة على الرصاص (Pb)، مما يثير مخاوف كبيرة تتعلق بالسلامة.
بحثت دراسة أجريت عام 2024 ونشرت في Nature في هذا السيناريو الدقيق، حيث حللت المخاطر الصحية للسيراميك الكهرضغطي المحتوي على الرصاص في البخاخات الطبية السائدة. كانت النتائج مثيرة للقلق: يمكن استخراج كمية من أيونات الرصاص تصل إلى 150 جزء في المليون عندما تعرض السيراميك الكهرضغطي المحتوي على الرصاص للأدوية السائلة الحمضية النموذجية. هذا يعني أن محول الطاقة يسرب الرصاص السام مباشرة إلى الدواء الذي يقوم بتفتيته. ثم يقوم البخاخ بتحويل هذا المحلول الملوث بالرصاص إلى رذاذ، مما يوصله للاستنشاق المباشر في رئتي المريض.
الحل الوحيد هو طلب مكونات مصممة خصيصًا لهذا التطبيق. ويشمل ذلك استخدام بخاخات طبية بالموجات فوق الصوتية خالية من الرصاص أو محولات طاقة مبنية بمواد مبللة من الدرجة الطبية (مثل الفولاذ المقاوم للصدأ 316L أو طلاءات الذهب) ومعتمدة لاجتياز معايير ISO 10993.
المطلب 2: تتبع كامل للمواد (FDA 21 CFR 821 & ISO 13485)
يطلب من مصنعي المعدات الأصلية للأجهزة الطبية قانونًا من قبل إدارة الغذاء والدواء (FDA) والهيئات التنظيمية العالمية الأخرى الحفاظ على نظام جودة صارم. حجر الزاوية في هذا النظام هو التتبع. بالنسبة للأجهزة الحرجة، تفرض اللوائح أنه يجب أن يكون لدى الشركات المصنعة إجراءات مكتوبة لتحديد كل وحدة أو دفعة أو دفعة برقم تحكم.
هذا هو المكان الذي يخلق فيه مورد السلع مخاطر تجارية هائلة وخفية. إذا حدد تقرير مراقبة ما بعد السوق مشكلة مع دفعة معينة من البخاخات تفشل في الميدان، فيجب أن يكون مصنع المعدات الأصلية قادرًا على عزل المشكلة. إذا كان المورد بائعًا منخفض التكلفة وصندوقًا أسود، فإنهم لا يقدمون أرقام دفعات، ولا تحكمًا في الدفعة، ولا شهادات مواد. ليس لدى مصنع المعدات الأصلية طريقة لتتبع الفشل، مما يفرض استدعاءً كاملاً للسوق مع خسارة مالية هائلة، وعقوبات تنظيمية، وتلف لا يمكن إصلاحه للعلامة التجارية.
القيمة غير المرئية لمورد متميز من الدرجة الطبية ليست فقط المكون؛ إنها البيانات. إنها سجلات التتبع، وشهادات المواد، وبيانات اتساق مستوى الدفعة التي تعمل كبوليصة تأمين تنظيمية ومالية لمصنع المعدات الأصلية.
| المعلمة | مواصفات درجة السلع | الخطر الخفي | متطلبات الدرجة الطبية |
|---|---|---|---|
| التردد | 2.4 ميجا هرتز | انحراف التردد مع درجة الحرارة والعمر، مما يتسبب في سقوط حجم الجسيمات خارج النطاق القابل للتنفس | استقرار التردد <0.5٪ انحراف تحت الحمل الحراري الكامل، مما يضمن MMAD متسقًا |
| المادة | سيراميك PZT-8 | يسبب فقدان العزل الكهربائي المتغير انهيارًا حراريًا. يحتوي على الرصاص | نقاء المادة والتوافق الحيوي. PZT خالي من الرصاص أو تصميم مغلف بالكامل. جميع المواد المبللة معتمدة لـ ISO 10993 |
| السطح | غشاء معدني | هجوم كيميائي وتآكل التكهف. يتآكل وينقر من التلامس مع الأدوية | فولاذ مقاوم للصدأ 316L من الدرجة الطبية أو طلاءات واقية متخصصة لمنع التسرب |
| العمر الافتراضي | عمر افتراضي 10,000 ساعة | مشكلة العينة الذهبية. يفشل بسبب عدم الاتساق من دفعة إلى أخرى | عمر افتراضي مضمون 10,000 ساعة مع تباين <1٪ عبر جميع دفعات الإنتاج |
| الجودة | ختم اجتياز مراقبة الجودة | لا تتبع. لا أرقام دفعات. من المستحيل عزل المشكلات للاستدعاء | تتبع كامل. تحكم في المواد والدفعة مع كل شحنة لدعم سجل تاريخ الجهاز |
حل Yujie: الهندسة للاتساق والسلامة والموثوقية
تأسست Yujie Piezo لحل هذه المشاكل الدقيقة. نحن نعمل كشريك هندسي، وليس مورد مكونات، وقد قمنا ببناء فلسفة التصنيع الكاملة لدينا حول القضاء على "مفارقة الشراء" و "فشل المواصفات المطابقة" لمصنعي المعدات الأصلية ذوي الموثوقية العالية.
حل وضع الفشل 1 و 2: ضماننا لـ "الاتساق من دفعة إلى أخرى"
نحن ندرك أن تقنيات تصنيع محولات الطاقة معقدة للغاية. القنبلة الموقوتة "من دفعة إلى أخرى" هي التهديد الأكبر لإنتاج مصنع المعدات الأصلية. نحن نحل هذا التهديد من خلال التحكم المطلق في عمليتنا الرأسية:
- التحكم في "الحمض النووي المادي": تبدأ عمليتنا حتى قبل خلط المسحوق. نحن لا نشتري PZT فقط؛ نحن نؤهل موادنا الخام، ونختبر فقدان العزل الكهربائي المنخفض، والجودة الميكانيكية العالية، والاستقرار الحراري قبل الموافقة عليها لخطنا الطبي.
- الإنتاج الموحد (SOPs): تخضع خطوط التصنيع لدينا لإجراءات تشغيل قياسية صارمة وموثقة لكل خطوة - الخلط والضغط والاستقطاب والتجميع والمعالجة.
- اختبار نهائي بنسبة 100٪: نحن لا نأخذ عينات دفعية للمعلمات الحرجة. يتم اختبار كل محول طاقة بخاخ بالموجات فوق الصوتية يغادر منشأتنا بشكل فردي لمقاييس رئيسية مثل التردد الرنيني والمقاومة واستقرار التردد.
هذه العملية تهندس الاتساق. محول طاقة Yujie الذي يتحقق منه مصنع المعدات الأصلية في مختبر البحث والتطوير الخاص به مطابق وظيفيًا للوحدة رقم 50,000 في تشغيل الإنتاج الخاص به. هذه هي الطريقة التي نقضي بها على "فشل المواصفات المطابقة" ونضمن ترددًا مستقرًا وحجم جسيم متسقًا وأداءً حراريًا موثوقًا به طوال عمر الجهاز.
حل وضع الفشل 3 وخطر الرصاص: التصميم للتوافق الحيوي
سلامة المريض غير قابلة للتفاوض. لا يمكن أن يكون مكون البخاخ الطبي مصدرًا للتلوث. قامت Yujie بهندسة خط من محولات الطاقة خصيصًا للرذاذ الطبي:
- اختيار المواد: ويشمل ذلك تحديد سيراميك كهرضغطي خالي من الرصاص للقضاء على مسؤولية تسرب الرصاص. نحن نضمن أن جميع المواد المبللة - المواد اللاصقة والطلاءات والأغشية المعدنية - من الدرجة الطبية ومختارة لقدرتها على اجتياز اختبار التوافق الحيوي ISO 10993.
- تصميم قوي: تم تصميم تصميماتنا للتخفيف من الهجوم الكيميائي وتآكل التكهف. نحن نستخدم فولاذًا مقاومًا للصدأ 316L عالي الكثافة ومتفوقًا وطلاءات واقية متقدمة وأختامًا قوية لمنع دخول السوائل وتدهور المواد.
حل العبء التنظيمي: شريكك للامتثال لـ FDA و ISO 13485
لا ينبغي لفريق التنظيم في مصنع المعدات الأصلية أن يتدافع للعثور على بيانات المكونات أثناء التدقيق. تم تصميم مكوناتنا لجعل الامتثال التنظيمي سلسًا. نحن لسنا موردًا للصندوق الأسود. كل شحنة من محولات طاقة Yujie الطبية مصحوبة بالوثائق المطلوبة لسجل تاريخ الجهاز لمصنع المعدات الأصلية والتقديمات التنظيمية. ويشمل ذلك:
- أرقام التحكم في الدفعة والدفعة للتتبع الكامل
- شهادات المطابقة (CoC)
- شهادات المواد (متاحة عند الطلب)
هذا يقلل من مخاطر العملية التنظيمية بأكملها. عندما يطلب مدقق تتبع المكونات، تكون البيانات موجودة بالفعل في DHR. إذا نشأت شكوى ميدانية، فيمكن عزلها لدفعة محددة، مما يحمي بقية خط الإنتاج من استدعاء كامل. هذا يحمي أعمال مصنع المعدات الأصلية وسمعته، والأهم من ذلك، مرضاه.
الخاتمة: حدد شريكًا، وليس مجرد محول طاقة بخاخ بالموجات فوق الصوتية
نعود إلى مفارقة الشراء. تخفي أوراق البيانات المتطابقة عالمًا من الاختلاف. محول طاقة بخاخ بالموجات فوق الصوتية من الدرجة السلعية ليس مكونًا؛ إنه مسؤولية على مستوى النظام. إنه يقدم الخطر الصامت لفشل الجرعة من انحراف التردد، والخطر الكارثي للفشل الميداني من ارتفاع درجة الحرارة من دفعة إلى أخرى، وخطر السلامة غير المعقول لتلوث الرصاص السام.
تحل Yujie Piezo هذه المشكلة عن طريق تحويل التركيز من ورقة المواصفات إلى العملية. "الحمض النووي المادي" الخاص بنا وهوسنا التصنيعي بـ "الاتساق من دفعة إلى أخرى" هي الطرق الوحيدة لضمان الأداء والسلامة والموثوقية في جهاز طبي حرج.
لا يمكن أن يكون محرك البخاخ الطبي هو نقطة الخطر الأعلى. التكلفة الحقيقية للمكون ليست سعر الشراء الأولي؛ إنها التكلفة الإجمالية للملكية، والتي يجب أن تشمل التكلفة المدمرة للفشل.
جهازك الطبي لا يتحمل الفشل. تم تصميم مكوناتنا لعدم القيام بذلك. اتصل بفريق هندسة Yujie لمناقشة متطلبات جهازك، ومراجعة بيانات التوافق الحيوي الخاصة بنا، وتأمين نموذج أولي للتحقق. اطلب عرض أسعار لترى كيف تخفض موثوقية Yujie طويلة الأجل وشراكتها التنظيمية التكلفة الإجمالية للملكية.
