قرص سيراميكي فوق صوتي 15.5 مم بتردد 2 ميغاهرتز

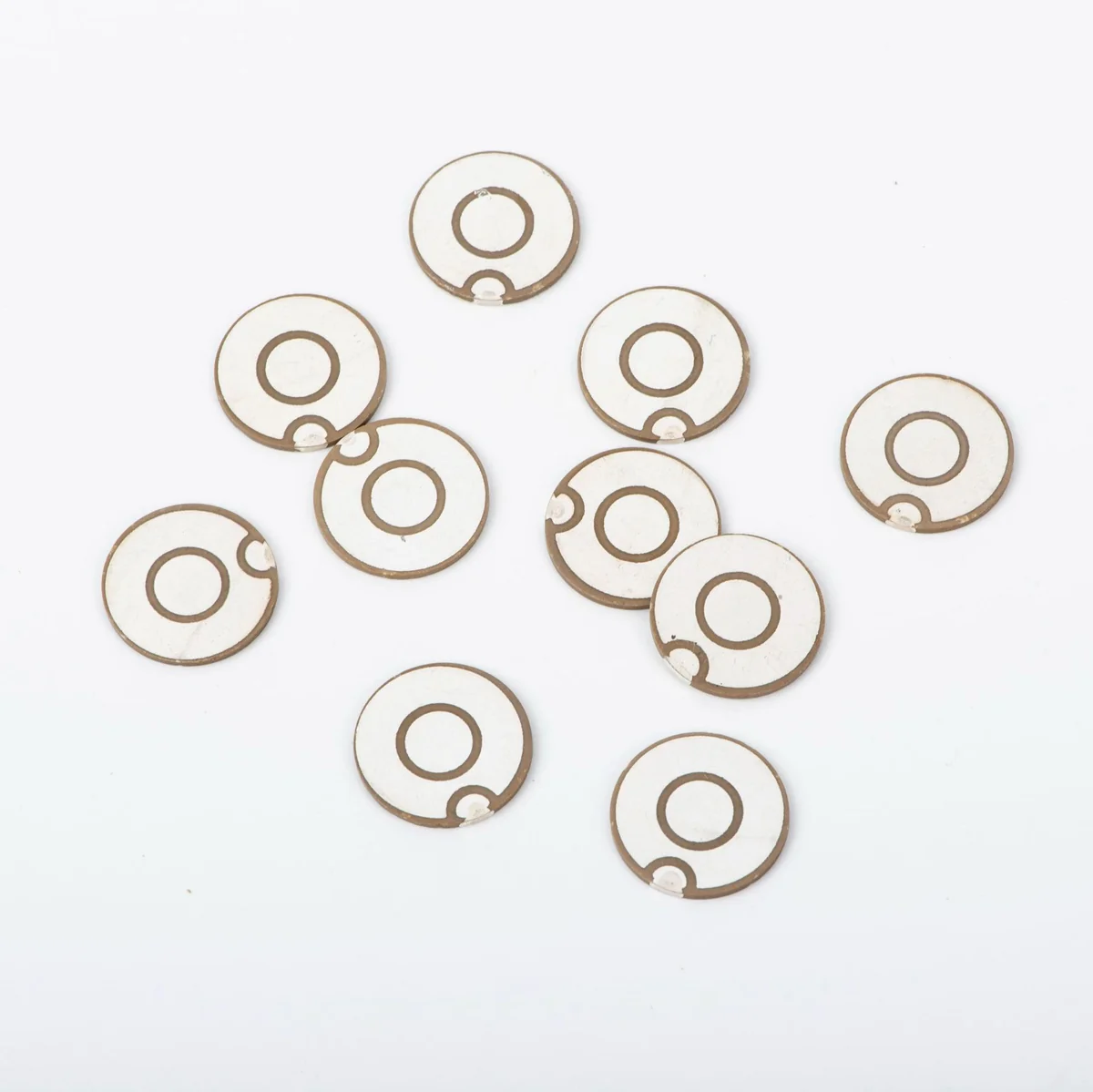

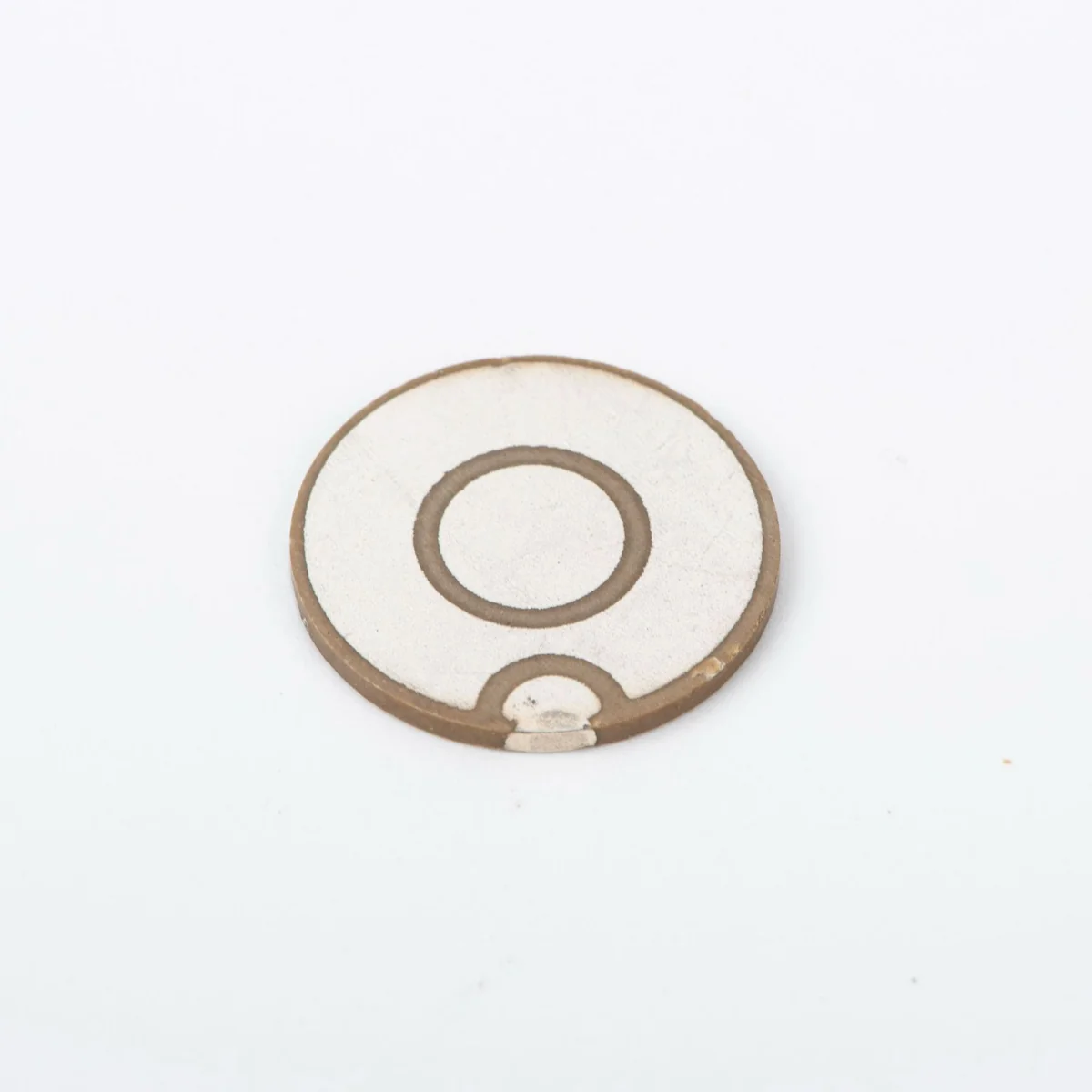

قرص سيراميك كهرضغطي دائري لتجميع محولات الموجات فوق الصوتية. يجمع التكوين الاسمي قطر 15.5 مم وسماكة 1 مم وتردد 2 ميغاهرتز مع سطح أقطاب منقوش؛ يُراجع التطابق وفق الرسم.
حالة المواصفات: بيانات أولية من الكتالوج. أكّد القيم المؤثرة في التصميم وتفاوتات الإنتاج قبل اعتماد الرسم.
اطلب عينات أو عرض سعرصورة لتكوين مرجعي. تُراجع القطعة المورّدة وفق الرسم النهائي.
المواصفات الفنية
قيم اسمية ومرجعية للمراجعة الأولية؛ تُؤكَّد التفاوتات وشروط الاختبار مع الرسم النهائي.
| المعلمة | القيمة المرجعية |
|---|---|
| القطر الاسمي | 15.5 mm |
| السماكة الاسمية | 1 mm |
| التردد الاسمي | 2 MHz |
| السعة المرجعية | 1400 pF ± 15% |
| الممانعة المرجعية | أقل من 20 Ω |
التردد والسعة والممانعة قيم مرجعية للاختيار الأولي. يُؤكَّد تطابق العنصر المورّد مع الرسم وطريقة القياس قبل اعتماد المواصفة.
الخصائص
- عنصر سيراميكي لمجموعة استشعار مخصصة.
- تُراجع هندسة سطح التلامس مع التكوين الصوتي والميكانيكي.
- تُحدَّد المتطلبات الكهربائية والاستقطاب وفق الرسم والتطبيق.
التطبيقات والتكامل
- تطوير مكونات محولات واستشعار بالموجات فوق الصوتية.
- توصيف الرنين والممانعة والاقتران على مستوى المكوّن.
راجع المكوّن ضمن المجموعة الكاملة
- حدّد الرسم ومواد العنصر واتجاه الاستقطاب ونمط التشغيل.
- أكّد توزيع الأقطاب والتوصيلات ومواد الاقتران وطريقة التثبيت.
- تُقيَّم دقة الكشف ونتائج الجهاز الكامل منفصلةً عن خصائص العنصر السيراميكي.
الأسئلة الشائعة
هل تشمل هذه الصفحة جهازًا كاملاً أو دائرة تشغيل؟
تصف الصفحة المكوّن المعروض. تُراجع دوائر التشغيل والتثبيت والأسلاك والملحقات ونطاق التوريد وفق متطلبات المشروع.
كيف أؤكد الأبعاد والمواصفات قبل طلب العينات؟
أرسل الرسم والأبعاد وتفاوتاتها والأقطاب والاستقطاب والقيم الكهربائية المطلوبة. نؤكد التكوين وطريقة الاختبار ومعايير القبول قبل اعتماد العينات.
ما الحد الأدنى للطلب ووقت التسليم؟
يُحدَّد توفر العينات والحد الأدنى للطلب ووقت التسليم بعد مراجعة التكوين والكمية والاختبارات والوثائق المطلوبة.
