من المسحوق إلى الأداء: مراقبة التصنيع في Yujie لموثوقية بيزو بخاخ الموجات فوق الصوتية

"مفارقة الشراء" بملايين الدولارات لمصنعي المعدات الأصلية

بصفتك مدير بحث وتطوير أو مهندس منتج في شركة تصنيع معدات أصلية (OEM) للأجهزة الطبية، فأنت مسؤول عن مشروع عالي المخاطر بملايين الدولارات: جهاز تنفسي من الجيل التالي. سواء لعلاج مرض الانسداد الرئوي المزمن أو الربو أو التليف الكيسي، فإن نجاح جهازك - والصحة طويلة الأمد لمستخدميه النهائيين - يعتمد في النهاية على مكون واحد بسيط بشكل خادع: محول بيزو بخاخ بالموجات فوق الصوتية.

هذا المكون ليس عرضيًا. إنه "المحرك" المطلق لجهازك. هدفه الوحيد هو تحويل إشارة كهربائية إلى اهتزازات ميكانيكية عالية التردد، مما يؤدي إلى تفتيت الدواء السائل إلى رذاذ ناعم قابل للاستنشاق.

يقودك هذا إلى تحدٍ مركزي ومحبط نسميه "مفارقة الشراء". تقوم بجمع أوراق بيانات فنية من نصف دزينة من الموردين لـ محول طاقة كهرضغطي PZT-4 أو PZT-8. على الورق، تبدو هذه المستندات متطابقة تقريبًا، حيث تسرد ترددات وعوامل اقتران وأبعاد قابلة للمقارنة.

هذا هو الفخ. الوثيقة التي تهدف إلى تخفيف المخاطر غالبًا ما تخفيها.

تتعزز هذه المفارقة بشكل خطير من خلال السوق الاستهلاكية. يستخدم مرطب منزلي بقيمة 20 دولارًا، مصمم لنشر الزيوت الأساسية، نفس المبدأ الفيزيائي الأساسي تمامًا مثل بخاخ طبي منقذ للحياة بقيمة 10,000 دولار. بالنسبة لمصمم المنتج أو مدير المشتريات، فإن افتراض أن هاتين الفئتين من المكونات قابلة للتبديل بأي شكل من الأشكال هو المصدر الأكبر لمخاطر المشروع.

لن يتم العثور على الإخفاقات الكارثية التي يمكن أن تغرق مشروعك في ورقة المواصفات. نسمي هذه "فشل المواصفات المطابقة" - مكون وظيفي ميكانيكيًا ولكنه غير فعال سريريًا، أو غير آمن بشكل خطير، أو غير مستقر ميكانيكيًا تحت أحمال العالم الحقيقي.

لا يتم تحديد أداء وموثوقية وسلامة جهازك الطبي النهائي من خلال الأرقام الموجودة في ورقة المواصفات. يتم تحديدها من خلال علم المواد الأساسي لمحول بيزو بخاخ الموجات فوق الصوتية، واتساق تصنيعه، وتتبع سلسلة التوريد الشاملة. هذا هو فرق Yujie.

تحديد المعيار: لماذا تعتبر "الشبكة المهتزة" الخيار الوحيد للتبخير الطبي

يخلق مصطلح "بيزو بخاخ بالموجات فوق الصوتية" ارتباكًا كبيرًا في السوق. غالبًا ما يتم تطبيقه بشكل خاطئ لتغطية تقنيتين مختلفتين تمامًا. بالنسبة لمصنع المعدات الأصلية للأجهزة الطبية، هناك خيار واحد فقط قابل للتطبيق.

التقنية 1: "محول الطاقة المغمور" القديم

تتضمن هذه الطريقة القديمة عالية الطاقة "قرص" بيزو مغمورًا مباشرة في خزان سائل. يهتز هذا القرص بتردد عالٍ جدًا (على سبيل المثال، ~ 1.6 ميجا هرتز)، مما يخلق "موجات صوتية" تنتشر عبر السائل. في حين أن هذا يمكن أن يخلق ضبابًا، إلا أنه يحتوي على عيبين حاسمين يقتلان المشروع:

1. إنه غير فعال وضخم.
2. يولد حرارة كبيرة.

هذه النقطة الثانية هي الأكثر أهمية. يمكن لهذه الحرارة، وغالبًا ما تفعل، أن تفسد الأدوية والبروتينات الحساسة. نظرًا لأن الطب الحديث يعتمد بشكل متزايد على المستحضرات البيولوجية الهشة والمكلفة، فإن أي بخاخ يسخن الدواء ليس فقط غير فعال؛ إنه خطير سريريًا ويجعل العلاج عديم الفائدة.

التقنية 2: معيار "الشبكة المهتزة" الحديث

هذا هو المعيار الحديث لجميع التطبيقات الطبية الدقيقة. في هذا التصميم المتفوق، يتم إقران مشغل كهرضغطي - مكوننا، غالبًا ما يكون حلقة - بغشاء مثقوب دقيق (قرص شبكي به آلاف الثقوب الصغيرة الدقيقة المحفورة بدقة).

بشكل حاسم، يتم عزل المشغل الكهرضغطي عن السائل. يعمل تذبذبه السريع، الذي يحدث آلاف المرات في الثانية، بشكل فعال كمضخة عالية التردد. يدفع هذا الإجراء "الغربلة" الدواء السائل عبر الثقوب الصغيرة، مما يكسر السائل إلى رذاذ مثالي وبارد ومتسق للغاية.

النتيجة هي رذاذ "موحد للغاية في الحجم والتوزيع". هذا "الضباب البارد" ليس ميزة لراحة المريض؛ إنه ميزة لسلامة الدواء السريرية. إنه يضمن أن الدواء الذي يتم توصيله إلى الرئتين هو نفس الدواء الذي تم وضعه في الجهاز. لا يكون حجم القطرة ومعدل التدفق عشوائيين؛ يتم تحديدهما بدقة من خلال عدد وحجم الثقوب في القرص الشبكي، وكلها مدفوعة باتساق محرك Yujie بيزو.

تشريح "فشل المواصفات المطابقة": ثلاث طرق يدمر بها بيزو السلع جهازك

المكون "المطابق لورقة البيانات" من مورد منخفض التكلفة هو أكبر تهديد لمشروعك. فيما يلي مسارات الفشل الثلاثة الأساسية التي لن تحذرك منها ورقة المواصفات أبدًا.

1. الفشل السريري: عندما يتحول MMAD ويفشل العلاج

الوظيفة الأساسية للبخاخ ليست مجرد إنشاء ضباب، ولكن إنشاء ضباب بقطر ديناميكي هوائي متوسط للكتلة (MMAD) محدد ومتسق. هذه ضرورة طبية غير قابلة للتفاوض.

• "المرشح العظيم" 5 ميكرون: علم الجهاز التنفسي واضح: يملي حجم الجسيمات مكان ترسب الدواء. الجسيمات الأكبر من 5 ميكرومتر (µm) عديمة الفائدة علاجيًا، حيث تؤثر وتترسب في البلعوم الفموي (الحلق). لعلاج حالات مثل الربو ومرض الانسداد الرئوي المزمن، يجب أن يكون الدواء في نطاق 1-5 ميكرومتر لضمان "اختراق أعمق للرئة" في أنسجة الرئة العميقة.
• تفويض FDA: هذه ليست مجرد توصية. تتطلب إرشادات FDA لتقديمات البخاخات (510(k)) صراحة تحليل توزيع حجم الجسيمات، وعادة ما تستخدم مصادمًا متسلسلًا للتحقق من MMAD.
• "فشل المواصفات المطابقة": هذا هو سيناريو الكابوس. أظهرت الأبحاث أن انخفاض الأداء، غالبًا من بيزو غير مستقر، يمكن أن يتسبب في تحول MMAD من 2.61 ميكرومتر علاجي إلى 8.89 ميكرومتر عديم الفائدة. في هذه الحالة، تكون 90٪ من الجسيمات الآن أكبر من 5 ميكرومتر. يبدو الجهاز يعمل - الضباب مرئي - لكن المريض "لا يتلقى أي فائدة طبية، مما يعرض صحته لخطر مباشر". هذا فشل كلاسيكي "مطابق للمواصفات" حيث يكون المكون وظيفيًا ميكانيكيًا ولكنه غير فعال سريريًا. إنه نتيجة مباشرة لفشل بيزو غير متسق في الحفاظ على أدائه الاهتزازي الدقيق.

2. فشل السلامة: الخطر الخفي لتلوث المواد

هذا الفشل أكثر غدرًا. يتم استنشاق الدواء المتطاير مباشرة في الرئتين العميقتين، وهي واحدة من أكثر أنسجة الجسم حساسية وامتصاصًا. يصنف هذا مسار السوائل والبخار في البخاخ الخاص بك كجهاز "ملامس للغشاء المخاطي"، ويخضع لأشد معايير التوافق الحيوي صرامة.

يؤدي هذا إلى عقبتين تنظيميتين رئيسيتين: ISO 10993 (التقييم البيولوجي للأجهزة الطبية) وبشكل أكثر تحديدًا، ISO 18562 (تقييم التوافق الحيوي لمسارات غاز التنفس).

هنا يكمن الخطر غير المعلن: المواد الكهرضغطية عالية الأداء الأكثر شيوعًا هي PZT، أو تيتانات زركونات الرصاص. الرصاص سم عصبي قوي وموثق جيدًا، خاصة للأطفال.

أثبتت الأبحاث العلمية أن الأدوية السائلة الحمضية، وهي تركيبات دوائية شائعة، جنبًا إلى جنب مع "الاهتزاز بالموجات فوق الصوتية" نفسه، يمكن أن تؤدي إلى تآكل سيراميك PZT. يمكن أن يتسبب هذا التآكل في تسرب "كمية هائلة من أيونات الرصاص" من المكون وإلى الدواء المتطاير، حيث يتم استنشاقها مباشرة من قبل المريض.

هذا فشل سلامة كارثي ومسؤولية بملايين الدولارات. لا يستطيع المورد منخفض التكلفة للسلع، الذي يركز على "مطابقة ورقة البيانات"، توفير تتبع المواد أو الهندسة المتخصصة (مثل الطلاءات الواقية أو الخبرة في المواد الجديدة الخالية من الرصاص) لحمايتك من هذا الخطر. تتحرك الصناعة بشكل عاجل نحو بدائل خالية من الرصاص (Pb-free) مثل السيراميك البيزو القائم على KNN، لكن هذه ليست "بديلاً مباشرًا" لـ PZT. إنها تتطلب استراتيجيات تصميم جديدة وشريكًا يتمتع بخبرة عميقة في علم المواد لدمجها بنجاح.

3. الفشل الميكانيكي: ارتفاع درجة الحرارة والتشقق وقصر العمر الافتراضي

بخاخك الطبي ليس مرطبًا بقيمة 20 دولارًا. في المستشفى، قد يتم استخدامه في العناية المركزة، حيث يجب أن يكون "قادرًا على التشغيل المستمر" بموثوقية 24/7.

وضع الفشل الأكثر شيوعًا لبيزو منخفض الجودة هو الانهيار الحراري الميكانيكي. يبدأ هذا التسلسل عندما يسخن محول الطاقة بشكل مفرط. السبب الجذري ليس في ورقة البيانات: إنه "فقدان عازل كهربائي مرتفع في مادة PZT". هذه الخاصية الحاسمة - التي تملي مقدار الطاقة الكهربائية المهدرة كحرارة - يمكن أن "تختلف بشكل كبير من دفعة إلى أخرى، حتى لو كانت المعاملات الأساسية تتطابق مع ورقة المواصفات".

هذا هو "فشل المواصفات المطابقة" في العمل:

1. مكون "جيد على الورق" من دفعة غير متسقة لديه فقدان عازل مرتفع.
2. يتسبب هذا في ارتفاع درجة حرارة المكون أثناء التشغيل.
3. يؤدي هذا الحمل الحراري إلى تشقق السيراميك البيزو، وفي النهاية، فشل الجهاز.

المفارقة؟ يتمتع المشغل الكهرضغطي المصمم والمصنع جيدًا بعمر افتراضي لا نهائي تقريبًا. تحققت ناسا من المشغلات الكهرضغطية لـ 100 مليار دورة دون فقدان الأداء. عندما يفشل جهاز بيزو في الميدان، فإنه ليس فشلًا للتكنولوجيا نفسها تقريبًا. إنه فشل لعلم المواد ومراقبة التصنيع.

حل Yujie: مراقبة التصنيع كاستراتيجية أساسية لتخفيف المخاطر

في Yujie، قمنا بهندسة شركتنا بالكامل لحل هذه الإخفاقات الثلاثة المحددة. نحن لا نبيع المكونات فحسب؛ نحن نقدم نظامًا لمراقبة التصنيع يصبح استراتيجيتك الأساسية لتخفيف المخاطر.

"من المسحوق إلى الأداء": لماذا تبدأ الموثوقية بمادة PZT

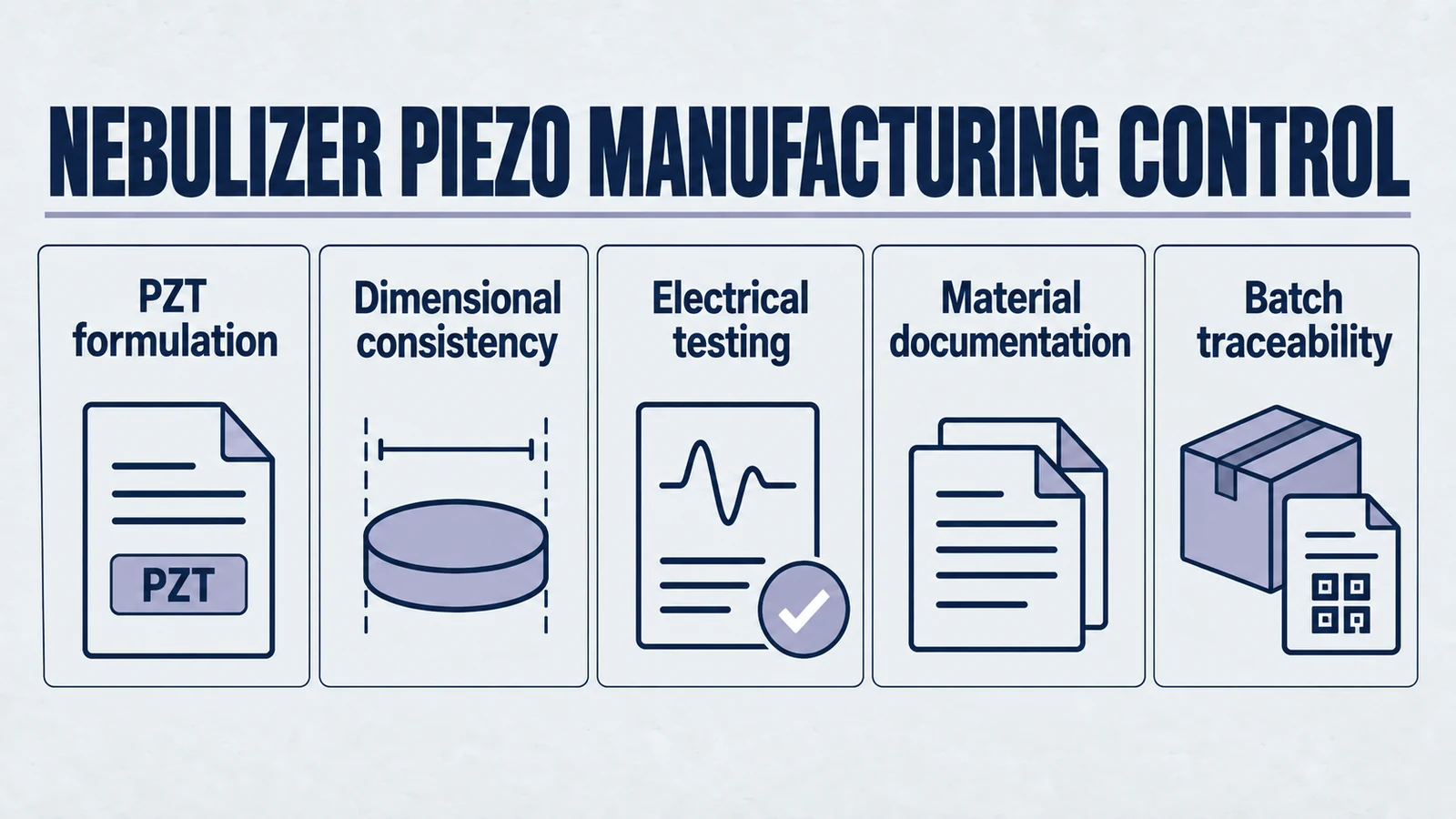

إيماننا الأساسي هو أن "الموثوقية والاتساق" لا تتحقق عن طريق الاختبار في نهاية الخط. يتم تحقيقها فقط من خلال "مراقبة التصنيع الكاملة، من مسحوق PZT الخام إلى محول الطاقة النهائي".

هذا ما نسميه التزامنا بـ "من المسحوق إلى الأداء". هذا التكامل الرأسي هو الطريقة الوحيدة لحل المشاكل المزمنة للفشل الحراري وعدم استقرار الإشارة. من خلال التحكم في الصيغة الدقيقة وعملية التلبيد لـ مواد PZT الخاصة بنا، نتحكم في خصائص مثل فقدان العزل الكهربائي. هذا يضمن أن المكون الذي تحصل عليه في وحدتك المليون مطابق فيزيائيًا وكهربائيًا للنموذج الأولي الأول، مما يقضي على التباين من دفعة إلى أخرى الذي يسبب الانهيار الحراري وتحولات MMAD.

نحن لسنا مجمعين. نحن "شركة تصنيع كهرضغطية عالمية رائدة" تتمتع بأكثر من 40 عامًا من الخبرة وجذور كرائد في المنتجات الكهرضغطية منذ عام 1996. هذا التاريخ هو أساس علم المواد لدينا.

ما وراء الشهادة: كيف نضمن الاتساق من دفعة إلى أخرى

كيف نثبت فلسفتنا "من المسحوق إلى الأداء"؟ بنظام جودة يتجاوز بكثير "ورقة البيانات".

• خط الأساس: عملياتنا معتمدة من ISO 9001:2015. هذا هو الحد الأدنى لمتطلبات المورد المحترف.
• فرق Yujie: ضماننا في العالم الحقيقي مبني على نظام متعدد الطبقات للتحكم المتقدم في العمليات. نحن ننفذ:
  1. التحكم الإحصائي في العمليات (SPC) لجميع المعلمات الرئيسية أثناء التصنيع.
  2. أنظمة اختبار آلية للإنتاج بكميات كبيرة، مما يضمن أن سعتنا السنوية التي تزيد عن 10 ملايين وحدة متسقة بنسبة 100٪.
  3. أنظمة تتبع كاملة لتتبع الدفعة، مما يسمح لنا بربط أداء المكون النهائي طوال الطريق إلى دفعة مسحوق PZT الخام الخاصة به.
  4. التشخيصات المتقدمة: نحن خبراء تقنيون. نحن نستخدم مسح المعاوقة الدوري، والمراقبة الحرارية، وتتبع السعة، وتردد الرنين، وعامل الجودة كمؤشرات أساسية لكل دفعة. نحن لا نشحن الأجزاء فحسب؛ نحن نشحن موثوقية مدعومة بالبيانات.

تتلخص هذه الفلسفة الكاملة في الجدول أدناه، الذي يقارن "مفارقة الشراء" بحل Yujie.

الجدول 1: "مفارقة الشراء" - ورقة بيانات السلع مقابل واقع تصنيع Yujie

المتجه الحرج	وعد "ورقة بيانات" السلع (الفخ)	خطر "فشل المواصفات المطابقة" (الواقع الخفي)	ضمان Yujie "من المسحوق إلى الأداء" (الحل)
الفعالية العلاجية	"يلبي التردد المحدد (على سبيل المثال، 128 كيلو هرتز)."	تحول MMAD: يسبب الاهتزاز غير المتسق تحول حجم الجسيمات من 2.6 ميكرومتر علاجي إلى 8.9 ميكرومتر عديم الفائدة.	الأداء السريري المعتمد: يضمن اتساق البيزو من دفعة إلى أخرى اهتزازًا مستقرًا، مما يثبت MMAD في النافذة العلاجية <5 ميكرومتر.
سلامة المريض	"المادة: PZT."	الترشيح السام: الأدوية الحمضية + الاهتزاز تؤدي إلى تآكل PZT، مما يؤدي إلى ترشيح أيونات الرصاص (Pb) السامة مباشرة إلى رئتي المريض.	التوافق الحيوي كنظام: تتبع كامل للمواد، وخبرة الامتثال لـ ISO 18562 / 10993، والبحث والتطوير في البدائل الخالية من الرصاص (Pb-free).
عمر الجهاز	"العمر الافتراضي القياسي."	الانهيار الحراري: يسبب "فقدان العزل الكهربائي المرتفع" الذي يختلف حسب الدفعة ارتفاع درجة الحرارة والتشقق والفشل المبكر.	الموثوقية الهندسية: يضمن التصنيع المتكامل رأسيًا فقدان عزل كهربائي منخفض ومتسق لموثوقية مثبتة تبلغ 100 مليار دورة.
سلسلة التوريد والحجم	"مكون قابل للتبديل."	"مفارقة الشراء": المكونات من موردين مختلفين ليست قابلة للتبديل، مما يؤدي إلى تباين جودة لا يمكن السيطرة عليه.	شريك OEM قابل للتطوير: تضمن مراقبة التصنيع من مصدر واحد وسعة سنوية تزيد عن 10 ملايين وحدة أن وحدتك المليون مطابقة للنموذج الأولي الأول.

ميزة شريك OEM: الامتثال والتخصيص والخبرة

نحن لسنا مورد كتالوج؛ نحن "شريك حلول". عندما تشارك Yujie، فإنك تقلل من مخاطر مشروعك بثلاث طرق مميزة:

1. تخفيف المخاطر التنظيمية: يواجه مصنع المعدات الأصلية جبلًا من أوراق FDA لتقديم 510(k). أنت بحاجة إلى شركاء هم بالفعل جزء من النظام البيئي المنظم. Yujie مسجلة لدى FDA. نحن أيضًا متوافقون مع RoHS ومعتمدون من CE. نحن نخفف من مخاطر الامتثال الخاصة بك من خلال ضمان أن مكوناتنا ووثائقنا جاهزة لملفاتك التنظيمية.
2. الخبرة الفنية: يحصل شركاؤنا على وصول "مباشر" إلى الخبراء الفنيين، وليس مستوى دعم المبيعات، مع "استجابة فنية على مدار 24 ساعة". نحن نقدم "حلول التخصيص و OEM" المصممة خصيصًا لتطبيقك المحدد. كما أشار أحد مديري البحث والتطوير من عميل للأجهزة الطبية مقره طوكيو، فإننا "سلمنا النماذج الأولية في الوقت المحدد - وهو ما لا يحدث بصدق في كثير من الأحيان".
3. قابلية التوسع المثبتة: النموذج الأولي المبتكر عديم الفائدة إذا لم يكن من الممكن إنتاجه بكميات كبيرة. نحن نخفف من مخاطر التوسع من خلال تقديم مسار واضح من نموذج أولي واحد إلى إنتاج عالمي واسع النطاق عبر قدرتنا الإنتاجية السنوية التي تزيد عن 10 ملايين وحدة.

موثوقية بخاخك ليست سلعة

بيزو بخاخ الموجات فوق الصوتية هو قلب جهازك الطبي، وليس جزءًا بسيطًا. لا يمكن الوثوق بمكون مرطب بقيمة 20 دولارًا لضمان الفعالية العلاجية أو سلامة المريض لجهاز منقذ للحياة.

لا يمكن لورقة البيانات أن تظهر لك الاستقرار الحراري من دفعة إلى أخرى. لا يمكن لورقة البيانات إثبات التوافق الحيوي أو تحديد خطر ترشيح الرصاص من PZT. لا يمكن لورقة البيانات ضمان أن الجزء المليون سيؤدي بشكل مطابق للأول.

الخيار لمصنع المعدات الأصلية ليس بين ورقتي مواصفات. إنه بين سلعة منخفضة التكلفة وعالية المخاطر وشراكة استراتيجية طويلة الأجل ومنخفضة المخاطر. إنه الخيار بين "مورد كتالوج" مجهول و "شريك موثوق به في الابتكار الكهرضغطي."

لا تدع "فشل المواصفات المطابقة" يعرض مشروعك بملايين الدولارات للخطر ويعرض المرضى للخطر. اتصل بفريق Yujie الفني اليوم للحصول على استشارة فنية. دع خبرتنا التي تزيد عن 40 عامًا تساعدك على تقليل مخاطر تصميم بخاخك الطبي من الجيل التالي والبناء بثقة.
