السيراميك الكهرضغطي: الأنواع والخصائص ودليل الاختيار

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
716 كلمة
4 دقيقة قراءة
السيراميك الكهرضغطيPZTمحولات الطاقة الفعليةالمستشعراتالمشغلاتالموجات فوق الصوتيةاختيار المواد

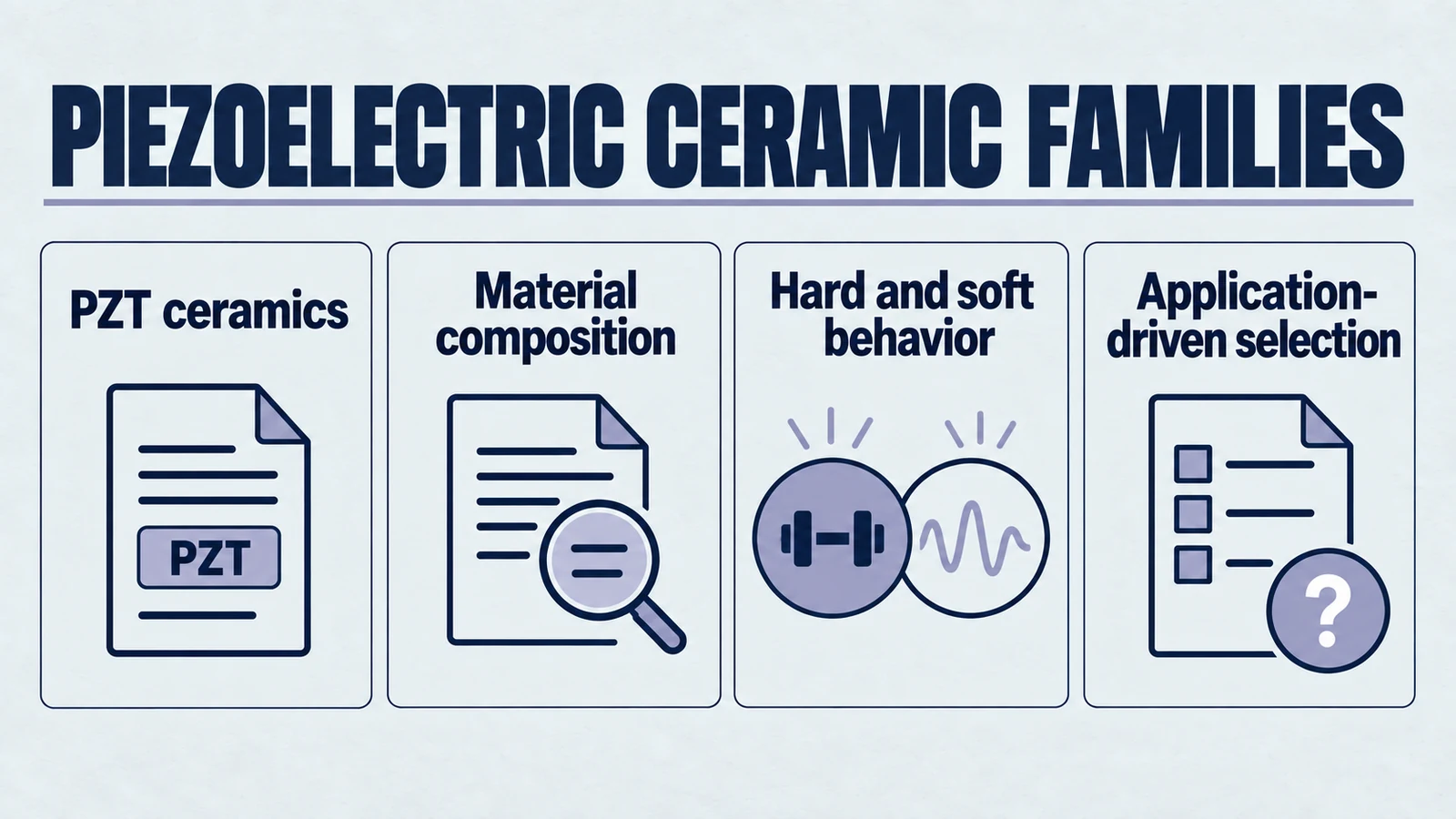

رسم بياني: عائلات السيراميك الكهرضغطية. السيراميك PZT؛ تكوين المواد السلوك الصعب والناعم؛ الاختيار القائم على التطبيق.

سيراميك PZT · تركيب المواد · السلوك الصلب والناعم · الاختيار القائم على التطبيق

ما هي السيراميك الكهرضغطية؟

السيراميك الكهرضغطي هو فئة من المواد الوظيفية المتقدمة التي تولد شحنة كهربائية عند تعرضها لضغط ميكانيكي، وعلى العكس من ذلك، تتشوه عند تطبيق مجال كهربائي. هذه القدرة المزدوجة - المعروفة باسم التأثير الكهرضغطي - تجعلها مفيدة للغاية في مجموعة واسعة من التطبيقات، من الأجهزة الطبية إلى المستشعرات الصناعية.

محور القرار الهندسي: حدد عائلة المواد من خلال موازنة سلوك أداة التوصيل، والجودة الميكانيكية، والثبات الحراري، وقابلية التصنيع مع ظروف التشغيل المستهدفة.

يتم تصنيع هذه السيراميك عادةً عن طريق تطعيم تيتانات زركونات الرصاص (PZT)، أو تيتانات الباريوم، أو غيرها من المركبات الكهروضوئية لتعزيز خصائصها الكهرضغطية. من بينها، المواد المعتمدة على PZT هي الأكثر استخدامًا على نطاق واسع نظرًا لمعاملاتها الكهرضغطية العالية وقوتها الميكانيكية.

كيف يعمل السيراميك الكهرضغطي؟

يحدث التأثير الكهرضغطي في المواد ذات الهياكل البلورية غير المتناظرة مركزياً. عند تطبيق ضغط ميكانيكي، فإنه يزيح ثنائيات الأقطاب الداخلية، مما يولد جهدًا عبر المادة. يُعرف هذا بالتأثير الكهرضغطي المباشر.

في الاتجاه المعاكس، عندما يتم تطبيق جهد خارجي على السيراميك، تتم محاذاة ثنائيات القطب وتخضع المادة لتشوه ميكانيكي - يسمى التأثير الكهروضغطي العكسي. تعمل هذه الخاصية على تمكين تطبيقات مثل المشغلات، والصافرات، ومحولات الطاقة بالموجات فوق الصوتية.

التطبيقات الرئيسية للسيراميك الكهرضغطي

الأجهزة الطبية

يعد السيراميك الكهرضغطي حيويًا في التصوير بالموجات فوق الصوتية، والبخاخات، وكاشطات الأسنان، والأدوات الجراحية عالية الدقة. تجعلها حساسيتها واستجابتها السريعة مثالية للتشخيص في الوقت الفعلي والعلاجات غير الجراحية.

الإلكترونيات الاستهلاكية

يتم استخدامها في أجراس بيزو، وأنظمة الإشعال، والميكروفونات، ومستشعرات الاهتزاز في الهواتف الذكية والأجهزة المنزلية. حجمها الصغير وموثوقيتها تجعلها مناسبة للإلكترونيات ذات السوق الشامل.

المعدات الصناعية

في التصنيع والأتمتة، يعمل السيراميك الانضغاطي على تشغيل آلات اللحام بالموجات فوق الصوتية، وأنظمة الاختبار غير المدمر (NDT)، وأجهزة قياس التدفق. تتناسب متانتها وإنتاجها العالي للطاقة مع الظروف الصناعية الصعبة.

أجهزة التجميل

في صناعة مستحضرات التجميل، يُستخدم السيراميك الضغطي في أجهزة غسل الجلد بالموجات فوق الصوتية وأجهزة تدليك الوجه. تساعد قدرتها على توليد اهتزازات عالية التردد على تعزيز امتصاص الجلد بشكل أفضل وتقشير لطيف.

حصاد الطاقة

يمكن للسيراميك الكهرضغطي تحويل الاهتزازات الميكانيكية إلى طاقة كهربائية، مما يجعلها مثالية لتشغيل المستشعرات الصغيرة أو الأجهزة في المواقع النائية.

أنواع السيراميك الكهرضغطي

تناسب التركيبات المختلفة احتياجات مختلفة. فيما يلي بعض الأنواع الشائعة:

  • PZT-4: يوفر خرج طاقة عاليًا وفقدًا منخفضًا للعزل الكهربائي، وهو مثالي للتنظيف بالموجات فوق الصوتية واللحام.
  • PZT-5: معروف بثابت العزل الكهربائي العالي والحساسية، ويستخدم في المستشعرات والتشخيص الطبي.
  • PZT-8: يتميز بعامل جودة ميكانيكية عالي واستقرار حراري، وهو مثالي للتطبيقات عالية الطاقة.

سيراميك بيزو الصلب مقابل اللين

  • السيراميك الصلب (مثل PZT-8) أقل حساسية ولكنه يتحمل الطاقة العالية جيدًا.
  • السيراميك الناعم (على سبيل المثال، PZT-5H) يوفر عادةً معاملات شحن أعلى. غالبًا ما يظهر PZT الصلب شيخوخة نموذجية أسرع بعد الاستقطاب؛ قم بقياس الخاصية ذات الصلة، والدرجة، والوقت، ودرجة الحرارة، وتاريخ الحقل بشكل منفصل عن التعب أو الاستقرار الحراري.

كيفية اختيار السيراميك الكهرضغطي المناسب لتطبيقك

يتطلب اختيار المادة المناسبة موازنة عوامل الأداء. ضع في اعتبارك:

  • تردد التشغيل: حدد المادة والأبعاد والوضع معًا؛ لا يتم تحديد التردد من خلال الصلابة وحدها ولا يتطلب عالميًا درجة أكثر صلابة.
  • وضع التشغيل: حدد الأوضاع الطولية أو العرضية أو القص أو الأوضاع الأخرى من اتجاهات القطب والقطب الكهربائي واتجاهات التحميل. يشارك كل من d31 وd33 في الاستشعار المباشر والتشغيل العكسي.
  • الحمل الميكانيكي: يجب أن تتحمل المواد الضغط أو الشد المتوقع.
  • المتطلبات الكهربائية: مستويات الجهد، والسعة، ووقت الاستجابة.
  • البيئة: درجة الحرارة، أو الرطوبة، أو التعرض للمواد الكيميائية.

إذا لم تكن متأكدًا، فإن التشاور مع الشركة المصنعة يمكن أن يساعد في تضييق خياراتك.

لماذا العمل مع مصنع موثوق؟

العثور على المادة المناسبة هو نصف المعركة فقط - الشراكة مع مورد ذي خبرة تساعد على الجودة والاتساق والدعم الفني. في YJ Piezo، راكمنا منذ عام 1996 خبرة في تطوير وتصنيع السيراميك الكهرضغطي للعملاء العالميين.

نحن نقدم:

  • حلول مواد مخصصة
  • نماذج أولية وعينات سريعة
  • إمداد مستقر طويل الأجل
  • توجيه فني في كل خطوة

هل تستعد لتوريد عنصر سيراميك؟ تعرض صفحة توريد السيراميك الكهرضغطي لدينا الأقراص والحلقات والأنابيب والأشكال المخصصة والمعلومات اللازمة لعرض السعر. ابدأ بالأبعاد والكمية، وأضف المادة والأقطاب ومتطلبات التطبيق إن كانت معروفة.

الأسئلة الشائعة حول السيراميك الكهرضغطي

هل السيراميك الكهرضغطي آمن للاستخدام الطبي؟
نعم، عند تصميمها وتغليفها بشكل صحيح، يتم استخدامها على نطاق واسع في الأجهزة المعتمدة من قبل الجهات التنظيمية (الجهات التنظيمية).

هل يمكن للسيراميك الكهرضغطي توليد الكهرباء؟
نعم، يمكنها تحويل الضغط الميكانيكي إلى طاقة كهربائية، وهو مفيد للاستشعار وحصاد الطاقة.

ما الفرق بين السيراميك الكهرضغطي والكوارتز؟
الكوارتز هو بلورة طبيعية ذات كهرضغطية ضعيفة، بينما تم تصميم السيراميك لأداء أقوى وقابل للضبط.

القراءة الهندسية ذات الصلة

الخلاصة

يلعب السيراميك الكهرضغطي دورًا حاسمًا في التكنولوجيا الحديثة من خلال تقديم واجهة كهروميكانيكية فريدة. مع أنواع متنوعة ومجموعة واسعة من التطبيقات، يعد اختيار المادة المناسبة أمرًا ضروريًا لتحقيق الأداء الأمثل. للبدء، شارك مصنعًا موثوقًا به يفهم كلاً من المواد واحتياجات الاستخدام النهائي الخاصة بك.

استكشف مجموعة منتجاتنا أو تعرف على المزيد حول مواصفات المواد للعثور على الحل الكهرضغطي المثالي لتطبيقك.
