Soft vs Hard PZT: كيف تختار d33 و Qm لمشروعك بثقة
في كثير من مشاريع المحولات والمشغلات، الخطأ الأغلى ليس في الإلكترونيات ولا في الميكانيكا، بل في اختيار المادة الكهرضغطية نفسها. اختيار خاطئ بين Soft PZT و Hard PZT قد يسبب ارتفاع حرارة، انحراف تردد، أو عمر تشغيلي أقل بكثير من المتوقع.
هذا الدليل يقدّم المقارنة من زاوية هندسية مباشرة: متى تكون الحساسية (d33) أهم، ومتى يكون عامل الجودة الميكانيكية (Qm) هو الحاسم؟ وإذا كنت تريد الأساسيات أولًا، راجع ما هو PZT.
الفرق الجوهري: سلوك المجالات وليس صلابة ميكانيكية
مصطلحا Soft و Hard لا يصفان الصلابة الميكانيكية، بل يصفان طريقة حركة المجالات الكهروضغطية داخل المادة:
- Soft PZT (عادة PZT-5): حساسية أعلى، d33 أعلى، استجابة ممتازة عند الإشارات الضعيفة.
- Hard PZT (مثل PZT-4 و PZT-8): Qm أعلى، فقد أقل، واستقرار أفضل تحت القدرة العالية.
بمعنى عملي: إذا كان نظامك يحتاج “استماع دقيق”، غالبًا ستتجه للـ Soft. إذا كان يحتاج “دفع طاقة مستمر”، فـ Hard غالبًا الخيار الصحيح.

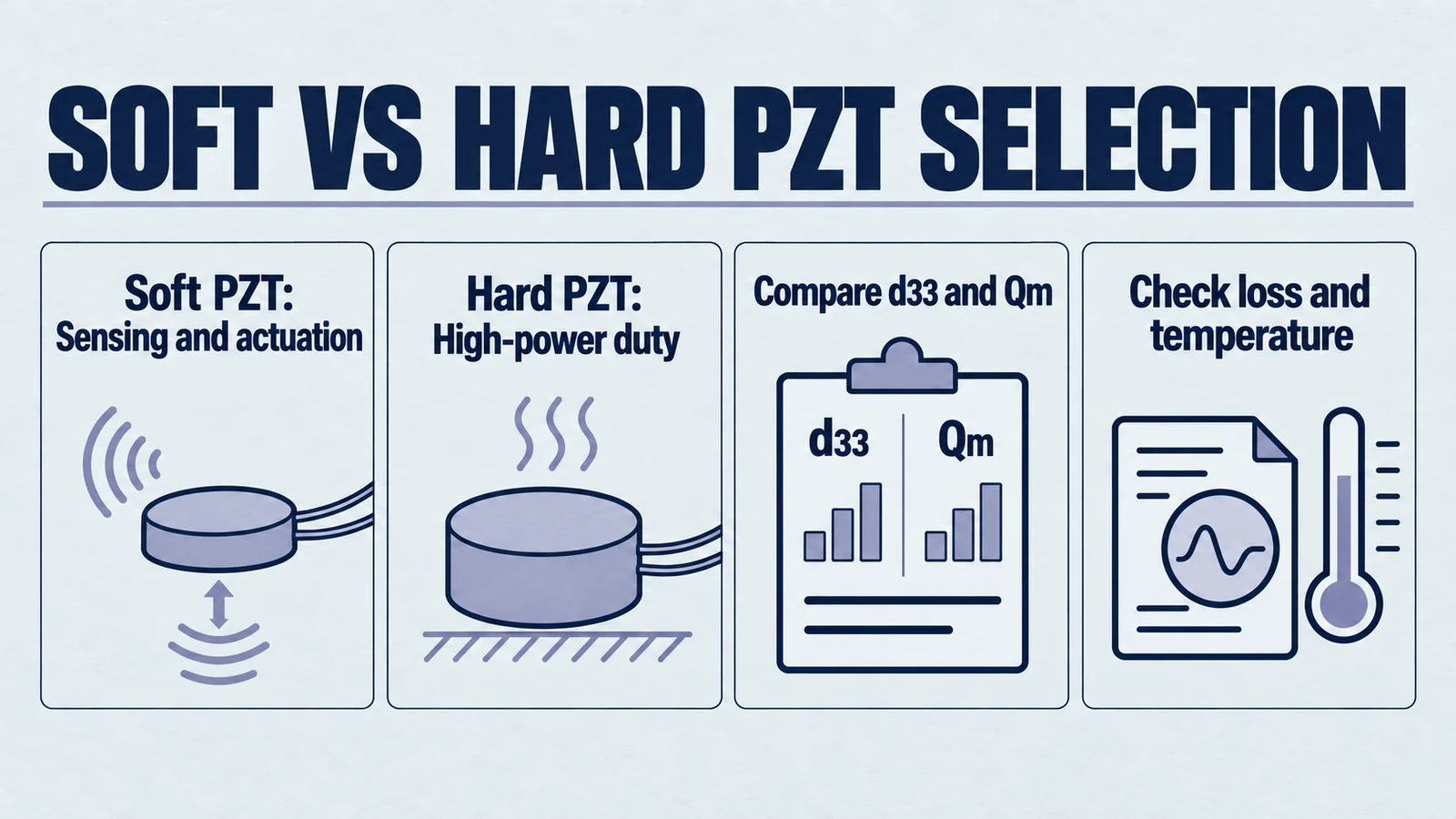

كيف تقرأ d33 و Qm في قرار واحد
d33: مؤشر الحساسية والإزاحة
كلما ارتفع d33 زادت قدرة المادة على تحويل الإجهاد إلى شحنة كهربائية أو إنتاج إزاحة عند نفس الجهد. هذا مهم في تطبيقات الاستشعار الدقيقة وبعض المشغلات منخفضة القدرة.
Qm: مؤشر الكفاءة تحت التشغيل الرنيني
Qm المرتفع يعني خسائر ميكانيكية أقل، وتسخينًا أقل، وكفاءة أفضل في الأنظمة التي تعمل بقدرة مرتفعة ومدة تشغيل طويلة مثل اللحام فوق الصوتي والتنظيف فوق الصوتي.
متى تختار Hard PZT؟
إذا كان تطبيقك من نوع “High Power Duty” فـ Hard PZT غالبًا هو العمود الفقري للاستقرار:
- تحمل أفضل للجهد العالي والإجهاد الميكانيكي.
- فقد عازل أقل، وبالتالي حرارة أقل أثناء التشغيل.
- ثبات أفضل للتردد الرنيني مع الزمن والحرارة.
هذا ما يجعل مواد مثل PZT-8 مناسبة لتطبيقات مثل:
- أنظمة اللحام فوق الصوتي.
- محولات التنظيف الصناعي.
- التطبيقات الصوتية تحت الماء في بيئات قاسية عبر سلسلة Underwater.
لرؤية سلوك محولات التنظيف من منظور هندسة صوتية عملية، راجع هذا التقرير الهندسي.
متى تختار Soft PZT؟
عندما تكون الأولوية لحساسية الإشارة أو الاستجابة الدقيقة عند قدرات أقل، Soft PZT يقدم أفضلية واضحة:
- استجابة أعلى في تطبيقات الاستقبال والتحسس.
- أداء ممتاز في القياسات الدقيقة والإشارات الصغيرة.
- ملائم لتطبيقات تتطلب دقة أعلى من متانة حرارية قصوى.
أمثلة شائعة:
- المستشعرات عالية الحساسية.
- بعض أنواع المجسات الطبية.
- تطبيقات القياس حيث نسبة الإشارة إلى الضوضاء حاسمة.

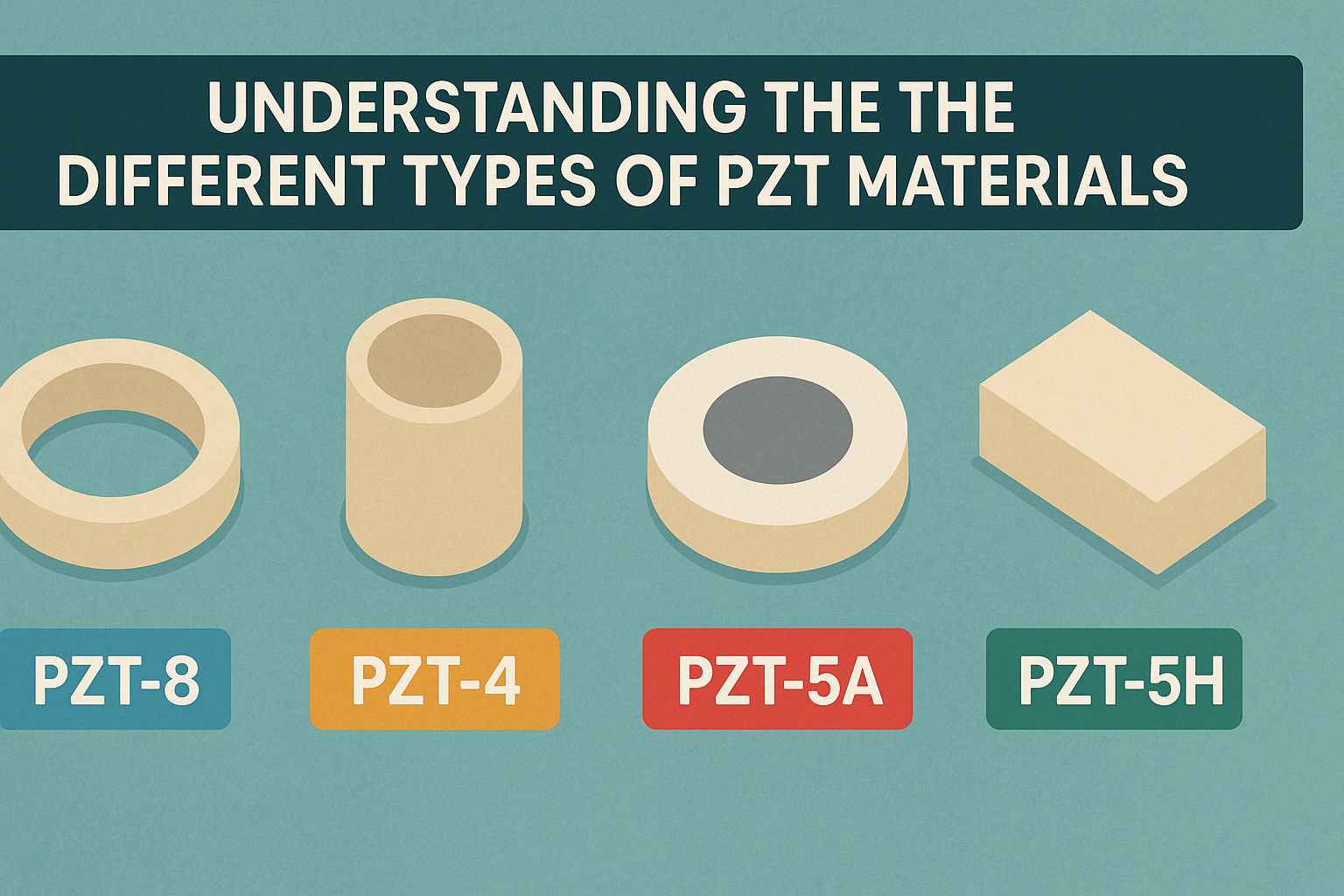

مقارنة سريعة بين درجات PZT الشائعة
| الدرجة | التصنيف | نقطة القوة | الاستخدام النموذجي |
|---|---|---|---|
| PZT-8 / P-81 | Hard | Qm مرتفع جدًا، فقد منخفض | اللحام، التنظيف، تشغيل مستمر عالي القدرة |
| PZT-4 / P-41 | Hard | توازن بين القدرة والحساسية | صوتيات تحت الماء، تطبيقات مختلطة إرسال/استقبال |
| PZT-5A / P-52 | Soft | استقرار جيد وحساسية جيدة | الاستشعار العام، القياس الصناعي |
| PZT-5H / P-51 | Soft | d33 مرتفع وحساسية عالية | التطبيقات الحساسة والإشارات الضعيفة |
3 أخطاء هندسية متكررة في اختيار المادة
1) اختيار d33 الأعلى دائمًا
كثير من الفرق تختار المادة الأعلى d33 دون مراعاة duty cycle. النتيجة: أداء ممتاز في البداية ثم تدهور سريع عند التشغيل المستمر.
2) تجاهل بيئة التشغيل الحرارية
البيئة الحقيقية (حرارة، تهوية، ضغط ميكانيكي) قد تغيّر قرار المادة بالكامل. المادة المناسبة على المختبر قد لا تكون مناسبة على خط الإنتاج.
3) فصل قرار المادة عن تصميم النظام
المادة، تصميم البولت/التحميل المسبق، والدائرة الإلكترونية يجب أن تُصمم معًا. أي قرار منفصل يرفع احتمال الفشل.
كيف نحول القرار إلى خطوات تنفيذية؟
- عرّف وضع التشغيل الحقيقي: مستمر أم نبضي؟
- حدد الأولوية: حساسية إشارة أم قدرة طاقة؟
- اربط ذلك بمؤشرات d33 و Qm وفقد العزل.
- اختبر عيّنة على نفس ظروف التشغيل الفعلية.
- ثبت القرار مع بيانات اختبار لا مع ورقة بيانات فقط.
الخلاصة
الاختيار بين Soft و Hard PZT ليس خيارًا أكاديميًا، بل قرار أداء وربحية. إذا كان هدفك نظامًا مستقرًا طويل العمر، فاختر المادة بناءً على حملك الفعلي لا على رقم تسويقي منفصل.
