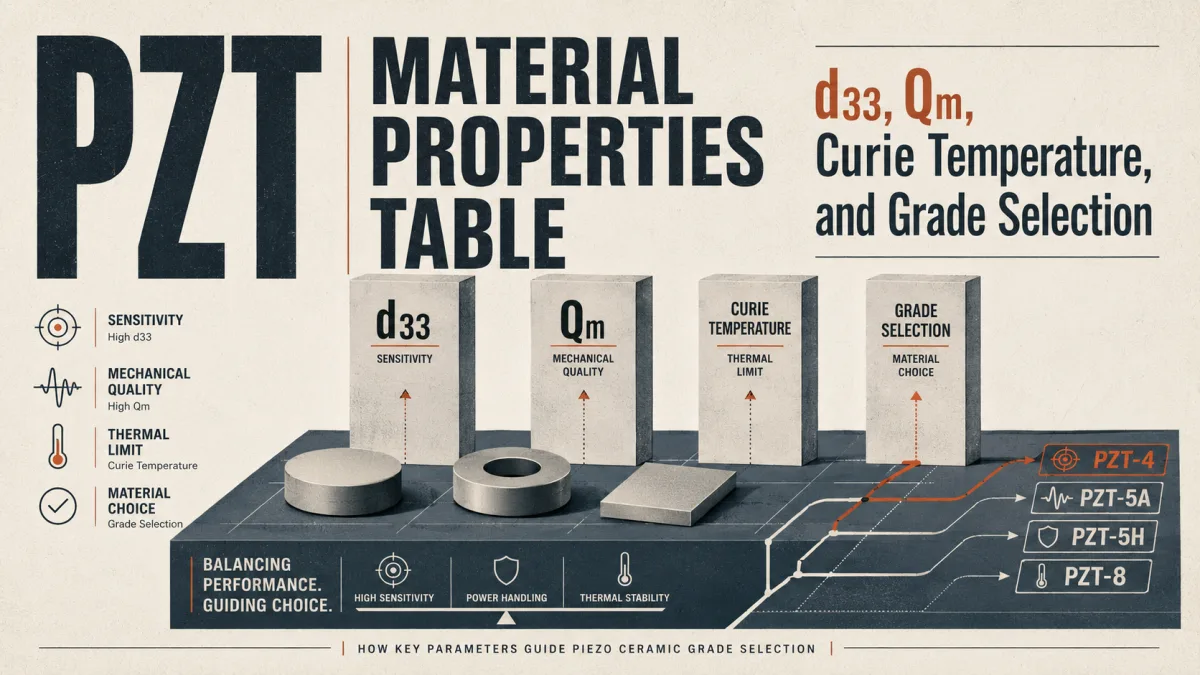

جدول خصائص مادة PZT: d33، Qm، درجة حرارة كوري، واختيار الدرجة
يكون جدول خصائص مادة PZT مفيدًا فقط عندما تكون الأرقام مرتبطة بالمهمة التي يجب على السيراميك القيام بها. تقوم العديد من الفرق بمقارنة درجات تيتانات زركونات الرصاص عن طريق المسح بحثًا عن أكبر قيمة d33، أو أعلى معامل اقتران، أو أوسع درجة حرارة كوري. يمكن لهذا الاختصار أن ينتج انطباعًا أوليًا معقولًا، لكنه لا ينتج قرارًا ماديًا موثوقًا به. يمكن أن يكون السيراميك الكهرضغطي الذي يبدو قويًا في عمود واحد هو الاختيار الخاطئ بمجرد أن يتضمن التصميم دورة العمل والحرارة ومطابقة المعاوقة وضغط التركيب والشيخوخة وتكرار الإنتاج.
يشرح هذا الدليل كيفية قراءة جدول مواصفات مواد يوجي PZT كأداة لاتخاذ القرار الهندسي. إنه مكتوب للمشترين والمهندسين الذين يحتاجون إلى مقارنة درجات PZT قبل طلب العينات، وليس للقراء الذين يحتاجون فقط إلى تعريف أساسي. إذا كنت بحاجة إلى نقطة البداية أولاً، فاقرأ ما تعنيه مادة PZT والأوسع دليل اختيار PZT الناعم مقابل الصلب. وهنا يكون السؤال أضيق: كيف ينبغي للفريق أن ينتقل من قيم الجدول إلى القائمة المختصرة للدرجات؟
بالنسبة لهذه المقالة، هناك تعيين واحد واضح على مستوى الموقع: P51 يتوافق مع PZT-5A، و P52 يتوافق مع PZT-5H. يتم الاحتفاظ بدرجات جدول يوجي الأخرى بواسطة أسماء الجداول الخاصة بها، مثل P-33 وP-43 وP-44 وP-81، ما لم تؤكد وثائق المشروع اختصارًا خارجيًا محددًا. هذا الانضباط مهم لأن جدول المواد يجب أن يقلل من الغموض، ولا يخلق مشكلة تسمية ثانية.
ابدأ بالدور التشغيلي، وليس بالرقم الأعلى
سؤال الفحص الأول ليس "ما هي درجة PZT التي تتمتع بأفضل الخصائص؟" والسؤال الأفضل هو "ما هي الممتلكات التي تصبح باهظة الثمن إذا كانت خاطئة؟" تتم معاقبة مستشعر الاستقبال منخفض الطاقة بإشارة ضعيفة وضوضاء أمامية. يعاقب عنصر التنظيف أو اللحام بفقدان العزل الكهربائي والتسخين الذاتي والرنين غير المستقر. يتم معاقبة المشغل الدقيق المدمج بالسعة والانجراف والملاءمة الميكانيكية. جهاز قياس طويل العمر يعاقب عليه التقادم وحساسية درجة الحرارة. هذه مشكلات قرار مختلفة حتى عندما يستخدمون جميعًا سيراميك PZT.
ولهذا السبب يجب قراءة جدول خصائص المواد على شكل طبقات. أولاً، حدد ما إذا كان الجهاز مهيمنًا على الاستقبال أو الإرسال أو المهام المختلطة أو موجهًا نحو التشغيل الثابت/التشغيل. ثم تحقق من الأعمدة التي تحكم المخاطر: d33 والسماحية للحساسية، وQm وفقدان العزل الكهربائي للمحرك الديناميكي، ودرجة حرارة كوري للهامش الحراري، وتغير الوقت أو درجة الحرارة لتحقيق الاستقرار. بعد ذلك فقط يجب على الفريق مقارنة أسماء الدرجات.
القاعدة العملية بسيطة: إذا فشل النظام لأن الإشارة صغيرة جدًا، فإن أعمدة الحساسية تستحق المزيد من الاهتمام. إذا فشل النظام لأنه يسخن، أو ينفجر، أو يرن لفترة طويلة جدًا، أو يفقد المعايرة، فإن أعمدة الاستقرار والخسارة تستحق المزيد من الاهتمام. الجدول ليس لوحة التصنيف. إنها خريطة المخاطر.
أمر القراءة السريعة
- تحديد الدور الصوتي أو الميكانيكي. قرر ما إذا كان السيراميك يستقبل أو ينقل أو يحفز أو يستشعر أو يحمل الرنين بشكل أساسي أثناء الخدمة.
- قم بفحص النافذة الحرارية. استخدم درجة حرارة كوري ودرجة حرارة التشغيل المتوقعة لتجنب القائمة المختصرة ذات الهامش الضيق.
- التحقق من مسار الخسارة. استخدم فقدان العزل الكهربائي وQm لفهم ما إذا كان التشغيل الديناميكي يمكن أن يظل مستقرًا.
- استخدم d33 بعد معرفة القيود. يساعد d33 الأعلى فقط عندما يدعمه باقي التصميم.
- تحقق باستخدام الهندسة والإلكترونيات. يمكن أن تتصرف نفس الدرجة بشكل مختلف في الأقراص والحلقات والألواح والتجمعات المرتبطة.

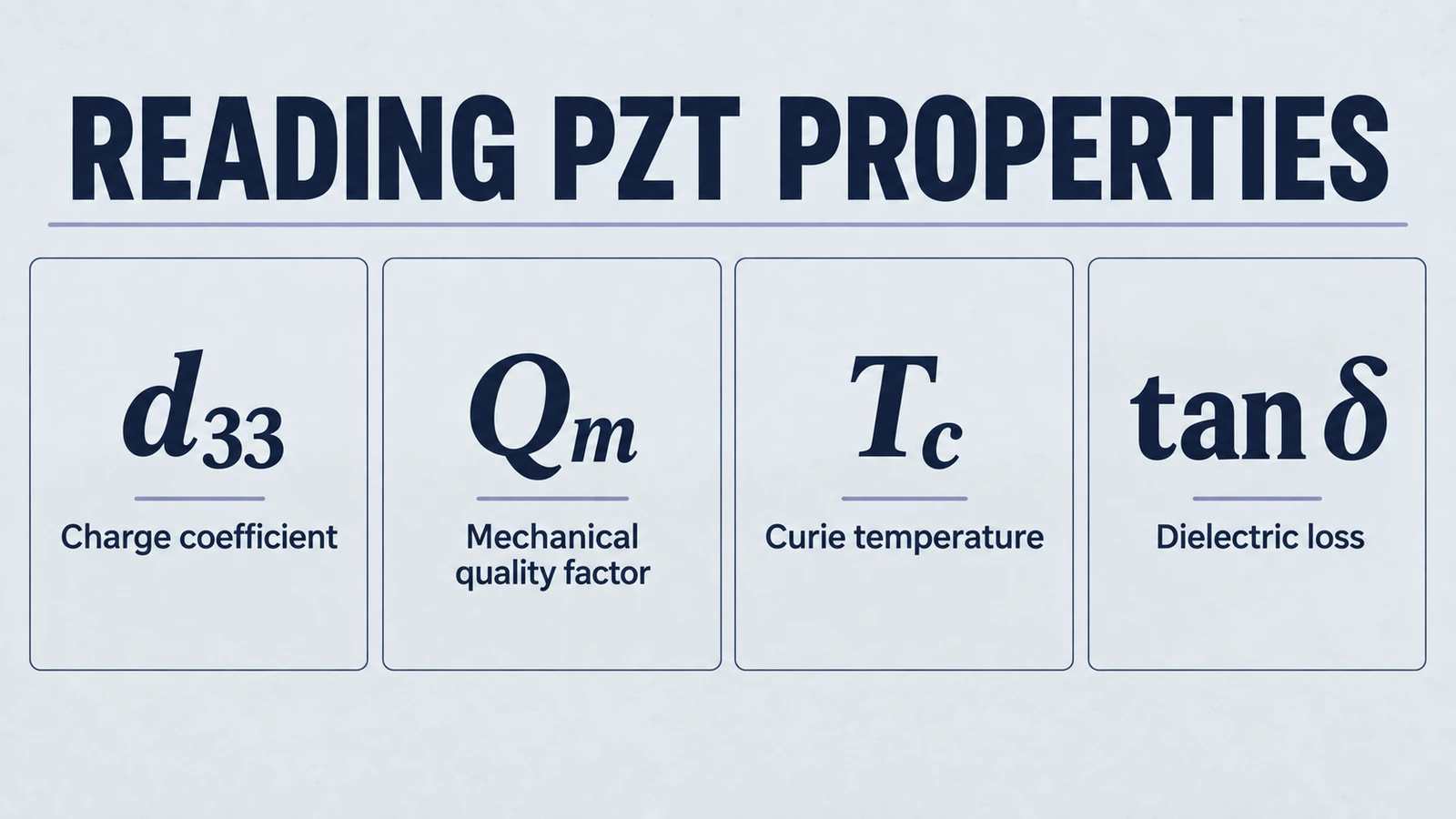

ما يخبرك به كل عقار PZT فعليًا
d33: حساسية مفيدة، وليس تفوق تلقائي
تعد قيمة d33 واحدة من أكثر الأرقام وضوحًا في أي جدول مادة PZT لأنها تتصل مباشرة بالاستجابة الكهرضغطية على طول اتجاه الاستقطاب. عادةً ما يشير ارتفاع d33 إلى استجابة أقوى للشحن أو الضغط في ظل حالة التحميل ذات الصلة. ولهذا السبب غالبًا ما ينظر المهندسون إلى d33 أولاً عندما يقومون بتصميم أجهزة استشعار أو أجهزة استقبال أو مشغلات أو محولات طاقة منخفضة الحركة.
المصيدة تتعامل مع d33 باعتباره القرار بأكمله. يمكن أن توفر مادة d33 العالية أيضًا سماحية أعلى، أو تحميلًا أماميًا أكبر، أو مزيدًا من الانجراف، أو منطقة راحة حرارية أضيق. بالنسبة للموجات فوق الصوتية للطاقة، يمكن أن يكون خيار d33 الأعلى أقل جاذبية إذا سيطر الخسارة والتسخين. المقال المرافق لماذا لا يكون ارتفاع d33 أفضل دائمًا في مجال الموجات فوق الصوتية يتناول هذه النقطة بالتفصيل.
استخدم d33 كمؤشر لقوة الإشارة بعد أن يكون دور النظام واضحًا. لا تستخدمه كمقياس الترتيب الأول والأخير.
Qm: كفاءة الرنين ومخاطر الرنين
يصف عامل الجودة الميكانيكية، والذي يُكتب عادة بالرمز Qm، مدى حدة تخزين المادة للطاقة الميكانيكية حول الرنين. تعد جودة الجودة العالية ذات قيمة عندما يحتاج الجهاز إلى محرك رنين فعال وإخراج صوتي مستقر وخسارة ميكانيكية أقل. ولهذا السبب يظهر منطق المواد ذات الجودة العالية في اللحام والتنظيف والقطع وأنظمة التشغيل المستمرة أو المتكررة الأخرى.
يمكن أن يعني ارتفاع Qm أيضًا عرض نطاق ترددي أضيق وخفضًا أطول للحلقة. هذه ليست مشكلة دائما. في مكدس الإرسال، يمكن أن يكون قوة. في مسبار صدى النبض، قد يؤدي ذيل الرنين عالي الجودة إلى تقليل فصل الصدى. ولهذا السبب دليل محول الطاقة بالموجات فوق الصوتية PZT-4 مقابل PZT-5A يبدأ بالهندسة المعمارية بدلاً من تسميات التقدير.
استخدم Qm لتقرر ما إذا كان السيراميك يجب أن يتصرف كمخزن طاقة رنين فعال أو كعنصر استقبال أكثر تخميدًا. تعتمد الإجابة الصحيحة على ما إذا كان النظام يحتاج إلى دفع الصوت أو تحليل الصوت أو موازنة كليهما.
درجة حرارة كوري: الهامش الحراري قبل مطالبات الأداء
درجة حرارة كوري ليست مجرد زخرفة لدرجة الحرارة القصوى في الجدول. وهو مؤشر الهامش. تفقد سيراميك PZT سلوكها الكهرضغطي مع اقترابها من انتقال كوري، ويجب أن تعمل الأجهزة الحقيقية مع وجود فجوة حرارية ذات معنى أسفل تلك النقطة. تعمل الحرارة المحيطة والتسخين الذاتي وخسائر الترابط ودورة العمل والارتفاعات الحرارية على تقليل الهامش القابل للاستخدام.
هذا هو أحد أسباب عدم اختيار P51 وP52 فقط من خلال الحساسية. في جدول يوجي، يتمتع P51 بهامش درجة حرارة كوري أوسع من P52، بينما يتمتع P52 بـ d33 أعلى وسماحية أعلى. وهذا هو الأساس العملي لل مقارنة الحساسية والثبات بين PZT-5H وPZT-5A. يمكن تبرير P52 في تصميمات الحساسية أولاً، ولكن P51 غالبًا ما يكون خط أساس أكثر أمانًا عندما تكون الحرارة والوقت والاحتفاظ بالمعايرة أمرًا مهمًا.
استخدم درجة حرارة كوري في وقت مبكر من عملية الفحص. وإذا لم يكن الهامش الحراري ذا مصداقية، فإن بقية الجدول لن يتمكن من إنقاذ الاختيار.
فقدان العزل الكهربائي: المحرك الهادئ للحرارة والانجراف
يخبرك فقدان العزل الكهربائي بكمية الطاقة الكهربائية التي يتم تحويلها إلى حرارة في ظل ظروف المجال المتناوب. في مجال الاستشعار المنخفض، قد لا يكون هذا هو الشاغل الأول. في الأنظمة الديناميكية أو الرنانة، يصبح أحد أهم الأعمدة في الجدول. التردد العالي، والجهد العالي، والسعة الأكبر، ودورة العمل الأطول، كلها عوامل تجعل الخسارة أكثر وضوحًا.
وهذا هو السبب في أن المادة ذات الحساسية الجذابة لا تزال تفشل في مراجعة التصميم الموجه نحو الطاقة. قد يسخن السيراميك، وقد ينجرف الرنين، وقد يفقد المولد المطابقة المستقرة، وقد يصبح الإخراج الصوتي النهائي أقل قابلية للتنبؤ به. بالنسبة للعمل عالي الطاقة، قارن عمود الخسارة مع Qm ودرجة حرارة كوري ومسار حرارة الحزمة. ال دليل تصميم PZT-8 عالي الجودة ومنخفض الخسارة هو رفيق مفيد لمساحة القرار تلك.
السماحية والسعة: العبء الإلكتروني المخفي في اختيار المواد
تؤثر السماحية النسبية على السعة، وتؤثر السعة على كيفية تفاعل السيراميك مع السائق أو استشعار الواجهة الأمامية. يمكن أن تكون السماحية العالية ذات قيمة في الهياكل المدمجة أو جانب الاستقبال لأنها تدعم استجابة كهربائية أقوى. ولكنه يغير أيضًا التحميل وحساسية الكابل وسلوك مكبر الصوت واحتياجات تعويض درجة الحرارة.
في مناقشات المشتريات، غالبًا ما يكون هذا هو المكان الذي تتحدث فيه فرق المواد والإلكترونيات مع بعضها البعض. يرى أحد الفرق استجابة سيراميكية أقوى. يرى الآخر واجهة تناظرية أصعب. قبل الموافقة على درجة السماحية العالية، تأكد من نطاق السعة المتوقع وطول الكابل وطوبولوجيا مكبر الصوت وجهد المحرك والانجراف المقبول. إذا لم يتم تعريفها، فسيتم استخدام جدول المواد في وقت مبكر جدًا.
تغير الوقت ودرجة الحرارة: ثقة طويلة الأمد
لم يتم الانتهاء من تقييم درجة PZT بعد أول قياس لدرجة حرارة الغرفة. يمكن أن تؤدي الشيخوخة، والتدوير الحراري، والتعرض المتكرر للمجال أو الإجهاد إلى تغيير الاستجابة المفيدة. تساعد صفوف التغير الزمني والتغير النسبي لدرجة الحرارة في الجدول المهندسين على تحديد ما إذا كانت النتيجة الأولية ستظل ذات مصداقية عبر فترات التخزين والشحن والمعايرة والاستخدام الميداني.
تصبح هذه الأعمدة أكثر أهمية عندما يكون من الصعب إعادة معايرة الجهاز، أو نشره في بيئات متغيرة، أو من المتوقع أن يحتفظ بإخراج ثابت لفترات طويلة. بالنسبة لهذه التطبيقات، يمكن أن تكون الاستجابة الأولية الأقل قليلاً هي الخيار الهندسي الأفضل إذا كانت تقلل من عبء التعويض وعدم اليقين الميداني.
مصفوفة اختيار الدرجة
المصفوفة أدناه هي شاشة عملية للتمرير الأول. لا ينبغي أن يحل محل التحقق من الصحة، ولكنه يمنع خطأ الاختيار الأكثر شيوعًا: اختيار درجة PZT من رقم جذاب واحد مع تجاهل دور التشغيل.
| حاجة التصميم | أعمدة الجدول لتحديد الأولويات | الاتجاه المحتمل للقائمة المختصرة | تحذير هندسي |
|---|---|---|---|
| استقبال عالي الحساسية أو استشعار محرك منخفض | d33، السماحية، الاقتران، هدف السعة | يمكن أخذ P52 / PZT-5H في الاعتبار عندما تكون الحساسية هي عنق الزجاجة | تأكد من الانجراف الحراري وتحميل السعة واستراتيجية المعايرة قبل قفل الدرجة. |
| استشعار صناعي متوازن وتشغيل معتدل | d33، درجة حرارة كوري، اختلاف الزمن، استقرار العزل الكهربائي | P51 / PZT-5A غالبًا ما يكون خط الأساس soft-PZT الأكثر أمانًا | لا تنتقل إلى P52 ما لم تحل الحساسية الإضافية حدًا حقيقيًا للنظام. |
| التنظيف أو اللحام أو محرك الرنين المتكرر | Qm، فقدان العزل الكهربائي، درجة حرارة كوري، ثوابت التردد | أصبحت الدرجات ذات جودة عالية ومنخفضة الخسارة مثل P-81 أكثر أهمية | يجب أن يتضمن الاختيار النهائي التحميل المسبق للمكدس، ومطابقة المولد، ومسار التبريد، ودورة العمل. |
| مصادر المكونات القرصية أو الحلقية أو المستطيلة | ثوابت المادة بالإضافة إلى الهندسة والتسامح والممانعة والتردد المستهدف | ابدأ من عائلة المواد، ثم تحقق من صحة الهندسة الفعلية | لا يمكن لجدول المواد التنبؤ بكل شكل وضع أو تأثير تركيب بمفرده. |
| قياس ميداني طويل العمر أو معدات يصعب صيانتها | درجة حرارة كوري، اختلاف الزمن، اختلاف درجات الحرارة، ثبات الخسارة | اختر الدرجة ذات الهامش الأوسع، وليس فقط الدرجة الأكثر استجابة | قد يكون التعويض الأقل وعبء إعادة المعايرة أكثر أهمية من ذروة الإنتاج الأولي. |
كيفية استخدام المصفوفة مع هندسة المنتج
بعد أن تصبح القائمة المختصرة للدرجات واضحة، تصبح الهندسة هي عامل التصفية التالي. أقراص بيزو شائعة في أجهزة الاستشعار المدمجة، وأجهزة الإنذار، وهياكل التفتيت، والعديد من تصميمات وضع السُمك. حلقات بيزو شائعة عندما يحتاج التصميم إلى فتحة مركزية، أو تحميل مسبق للمسمار، أو مسار مائع، أو تكامل المكدس. صحون مستطيلة تكون مفيدة عندما تكون الواجهة الميكانيكية أو وضع الانحناء أو بصمة الحزمة هي التي تحرك الشكل.
يخبرك جدول المواد بما يمكن أن تقدمه عائلة السيراميك. تخبرك الهندسة ما إذا كان هذا الوعد سيستمر في شكل الوضع الفعلي. وهذا هو السبب في أن القرص والحلقة المصنوعة من نفس الدرجة لا تزال بحاجة إلى أهداف تردد مختلفة، وفحوصات المعاوقة، وتفاوتات الإنتاج.
الأخطاء الشائعة في قراءة جداول المواد PZT
الخطأ 1: التعامل مع PZT-5H كترقية عالمية
يمكن أن تكون مادة P52 / PZT-5H مادة ممتازة ذات حساسية أولى، ولكنها ليست ترقية عالمية من P51 / PZT-5A. يجب موازنة الاستجابة الأعلى مقابل الهامش الحراري، والسلوك العازل، والشيخوخة، وتحميل الإلكترونيات. إذا كان النظام يحتوي بالفعل على إشارة كافية، فيمكن لـ P52 إضافة التعقيد دون إضافة أداء مفيد.
الخطأ 2: التعامل مع PZT الصلب على أنه أكثر موثوقية دائمًا
غالبًا ما تكون المواد الأكثر صلابة وعالية الجودة أفضل لتوصيل طاقة الرنين، ولكنها قد تكون غير مناسبة لتصميمات الاستقبال الحساسة لعرض النطاق الترددي. الموثوقية ليست سمة شخصية من الدرجة. إنها علاقة بين المادة والهندسة والقيادة والتركيب والبيئة.
الخطأ الثالث: تجاهل الواجهة الإلكترونية
لم يتم تركيب السيراميك في جدول البيانات. يتم تثبيته في دائرة، ومبيت، ومسار كابل، ومكدس ميكانيكي. يجب أن تكون السعة والمقاومة وسلوك درجة الحرارة متوافقة مع السائق أو الواجهة الأمامية للاستشعار. إذا لم يقم فريق الإلكترونيات بمراجعة القائمة المختصرة للمواد، فإن الاختيار غير مكتمل.
الخطأ 4: مقارنة المواد دون شروط العينة
تعتمد خصائص المواد على توقيت القياس وتاريخ الاستقطاب والهندسة وظروف الاختبار. يشير جدول يوجي إلى أن معظم معلمات الأداء يتم قياسها بعد عشرة أيام من الاستقطاب. هذه التفاصيل مهمة لأن سلوك ما بعد الاستقطاب المبكر لا يتطابق دائمًا مع سلوك الإنتاج المستقر. اسأل كيف سيتم قياس العينة وما هي نافذة القبول التي سيتم استخدامها.
قائمة مراجعة RFQ قبل طلب عينات PZT
يحول طلب عرض الأسعار الواضح جدول المواد إلى توصية أسرع. قبل طلب العينات، قم بإعداد سياق التطبيق بدلاً من إرسال اسم الدرجة المستهدفة فقط.
- دور الجهاز: الاستقبال أو الإرسال أو التشغيل أو الاستشعار أو التنظيف أو اللحام أو التدفق أو التفتيت أو الاستخدام المختلط.
- الهندسة: قرص أو حلقة أو لوحة مستطيلة أو أنبوب أو عنصر منحني أو شكل مخصص، مع أبعاد وأهداف التسامح.
- الهدف الكهربائي: التردد، المعاوقة، نطاق السعة، جهد المحرك، دورة التشغيل، طول الكابل، وواجهة الدائرة.
- البيئة الحرارية: النطاق المحيط، وتوقع التسخين الذاتي، ومسار التبريد، والحد الأقصى لحالة التشغيل المستمر.
- طريقة التحقق: مسح الرنين، أو فحص المعاوقة، أو فحص السعة، أو اختبار الخرج الصوتي، أو فحص التقادم، أو تقرير تناسق الدفعة.
- قيود الشراء: كمية العينة، وكمية البناء التجريبي، والجدول الزمني للإنتاج، واحتياجات إعداد التقارير، وما إذا كان يمكن استخدام الأدوات الحالية.
بالنسبة للأجهزة الموجهة للطاقة، قم بتضمين ما إذا كان المشروع يشبه محولات التنظيف بالموجات فوق الصوتية, محولات اللحام بالموجات فوق الصوتية، أو أي نظام صوتي آخر عالي الأداء. بالنسبة لعدم اليقين المادي أو الهندسي، أرسل قيم الجدول التي تفكر فيها ووضع الفشل الذي تحاول تجنبه. وهذا يمنح الفريق الهندسي نقطة انطلاق مفيدة.
إذا كنت مستعدًا لمقارنة درجات المرشح، أرسل دور التشغيل والهندسة وهدف التردد ودورة العمل وكمية العينة. يجب أن توضح التوصية الجيدة للمواد سبب ملاءمة الدرجة لنافذة التشغيل، وليس مجرد تكرار أعلى رقم في جدول خصائص مادة PZT.
