لماذا لا يعد ارتفاع d33 أفضل دائمًا في مجال الموجات فوق الصوتية

1. مقدمة: مفارقة الحساسية في هندسة الطاقة العالية

في التخصص المتخصص في الهندسة الكهرضغطية، وتحديدًا في مجال الموجات فوق الصوتية عالية الطاقة، هناك فكرة خاطئة منتشرة ومكلفة في كثير من الأحيان تملي اختيار المواد الفعالة. هذا المفهوم الخاطئ هو الاعتقاد بأن معامل الشحنة الكهرضغطية، يشار إليه بـ ، هو المقياس النهائي لأداء محول الطاقة. لعقود من الزمن، القيمة - التي تمثل حجم الشحنة المتولدة لكل وحدة من القوة المطبقة، أو على العكس من ذلك، الإجهاد الميكانيكي الذي تم تطويره لكل وحدة من وحدة المجال الكهربائي المطبق - كانت بمثابة إرشاد أساسي للمهندسين الذين يراجعون أوراق البيانات. يشير الرقم الأعلى بشكل بديهي إلى وجود مادة أكثر فعالية: إزاحة أكبر لنفس الجهد، وحساسية أكبر لنفس الضغط. في الغالبية العظمى من التطبيقات منخفضة الطاقة، مثل أجهزة الاستشعار، والسماعات المائية، ومقاييس التسارع، وأجهزة تحديد المواقع الدقيقة الدقيقة، يظل هذا الحدس صحيحًا. في هذه الأنظمة، تعتبر الحساسية هي أهم مزايا الجدارة، كما أن تعظيم الاقتران الكهروميكانيكي هو هدف مصمم النظام.

ومع ذلك، عندما يتحول السياق الهندسي من معالجة الإشارات إلى نقل الطاقة - خاصة في تطبيقات مثل التنظيف بالموجات فوق الصوتية، لحام البلاستيك، ربط الأسلاك، الانحلال، والكيمياء الصوتية - تعظيم يتحول من هدف التصميم إلى وضع فشل محتمل. في الموجات فوق الصوتية عالية الطاقة، الهدف ليس مجرد اكتشاف موجة أو تحريك مرآة بالنانومتر؛ فهو يولّد ويحافظ على ذبذبات ميكانيكية هائلة، يصل سعتها في كثير من الأحيان إلى عشرات الميكرونات، ضد الأحمال الصوتية الثقيلة. وفي ظل هذه الظروف القاسية، فإن خصائص المواد التي تضفي على السيراميك درجة عالية - على وجه التحديد، سهولة حركة جدار المجال - تصبح الآليات ذاتها التي تؤدي إلى انفلات حراري كارثي، وعدم استقرار المعاوقة، والكسر الميكانيكي.

إن المادة "الأفضل" لمحول الطاقة عالي الطاقة هي في كثير من الأحيان تلك التي تبدو، على الورق، أقل حساسية. معيار الصناعة لتطبيقات الطاقة العالية PZT-8، يُظهر عادةً أ القيمة ( pC/N) أقل من نصف الحساسية العالية PZT-5H ( pC/N) يستخدم في مجسات التصوير الطبي. بالنسبة لمدير المشتريات المبتدئ أو المهندس المبتدئ، قد يبدو اختيار PZT-8 خيارًا للأداء المنخفض. في الواقع، إنه خيار البقاء.

يقدم هذا التقرير تحليلًا شاملاً قائمًا على الفيزياء لسبب الارتفاع غالبا ما يكون ضارا في الموجات فوق الصوتية السلطة. سنقوم بتشريح الأصول المجهرية للكهرضغطية لإظهار أن الحساسية العالية ترتبط ارتباطًا وثيقًا بفقدان العزل الكهربائي العالي. سوف نستكشف الديناميكا الحرارية لتوليد الحرارة، ونوضح كيف يدخل السيراميك "اللين" إلى حلقات ردود الفعل القاتلة في ظل دورات الخدمة العالية. سوف نقوم برفع عامل الجودة الميكانيكية () إلى مكانها الصحيح كمعلمة مهيمنة لتطبيقات الطاقة، وسوف نقدم وجهات نظر هندسية قابلة للتنفيذ بشأن اختيار المواد التي توازن المفاضلة بين الحساسية والمتانة. من خلال الرجوع إلى الفيزياء الأساسية للكهرباء الحديدية والحقائق العملية لتصميم محولات الطاقة - ذات الصلة بالأنظمة الموجودة في موقعنا التنظيف بالموجات فوق الصوتية و محول الطاقة محاور - نحن نهدف إلى تصحيح "فخ المواصفات" الذي يعرض الاستقرار طويل المدى لأنظمة الموجات فوق الصوتية الصناعية للخطر.

2. الأصول المجهرية للكهرباء الضغطية

لفهم القيود التشغيلية العالية المواد، يجب على المرء أولاً أن يفهم الأصل المادي للمعامل نفسه. الاستجابة الكهرضغطية العيانية التي لوحظت في السيراميك متعدد البلورات مثل تيتانات زركون الرصاص (PZT) ليست ظاهرة فيزيائية فردية ولكنها تراكب آليتين متميزتين: المساهمة الجوهرية من الشبكة البلورية والمساهمة الخارجية من حركة جدران المجال.

2.1 مساهمة الشبكة الجوهرية

إن لبنة البناء الأساسية لـ PZT هي خلية وحدة البيروفسكايت (). في المرحلة الكهروضوئية، يتم إزاحة الكاتيون المركزي (التيتانيوم أو الزركونيوم) من المركز الهندسي لمجسم الأكسجين الثماني. يؤدي هذا الإزاحة إلى إنشاء عزم ثنائي القطب كهربائي دائم داخل خلية الوحدة. عندما يتم تطبيق مجال كهربائي خارجي، فإنه يمارس قوة على هذه الأيونات المشحونة، مما يؤدي إلى تمديد الشبكة وتعديل عزم ثنائي القطب. هذا التشويه المرن للشبكة البلورية هو المساهمة الجوهرية في الكهرباء الضغطية.

الاستجابة الجوهرية مستقرة من الناحية الديناميكية الحرارية، وخطية للغاية، وغير قابلة للضياع بشكل ملحوظ. تعمل الشبكة مثل الزنبرك الصلب. فهو يخزن الطاقة عندما يتشوه ويطلقها بالكامل تقريبًا عند إزالة الحقل. ومع ذلك، فإن حجم السلالة التي يمكن تحقيقها من خلال تشويه الشبكة الجوهرية البحتة هو محدود وصغير نسبيًا. إذا اعتمد سيراميك PZT فقط على هذه الآلية الجوهرية، فإن سيراميكه PZT يعتمد فقط على هذه الآلية الجوهرية ستكون القيم متواضعة، عادةً في حدود 100-150 بيكو سي/ ن. لا يمكن تفسير القيم العالية بشكل غير عادي في السيراميك "اللين" التجاري (600+ pC/N) من خلال تشويه الشبكة وحدها. إنها نتيجة للآلية الثانية الأكثر تقلبًا: المساهمة الخارجية.

2.2 المساهمة الخارجية: ديناميكيات جدار المجال

تتكون الطاقة الكهروضوئية متعددة البلورات من حبيبات، وداخل كل حبة، تسمى المناطق ذات اتجاه الاستقطاب الموحد المجالات. يتم فصل هذه المجالات عن طريق واجهات تُعرف باسم جدران النطاق. في PZT، هذه هي في المقام الأول الجدران (التي تفصل بين المجالات غير المتوازية) وغير الجدران (عادة في المراحل الرباعية أو / في المراحل المعينية).

عندما يتم تطبيق مجال كهربائي على السيراميك، فمن المفضل بقوة أن تنمو المجالات المتوافقة مع المجال على حساب تلك التي تكون غير محاذية. يتم تحقيق هذا النمو من خلال الحركة الجانبية لجدران المجال. حركة غير يعمل جدار المجال على إعادة توجيه الشبكة البلورية بشكل فعال في هذا الحجم المكتسح، مما يولد تغييرًا كبيرًا في الشكل العياني للمادة. هذه هي المساهمة الخارجية.

في المواد الكهرضغطية "الناعمة" (عالية )، جدران المجال شديدة الحركة. إنها تستجيب بشكل فوري وبشكل ملحوظ حتى للمجالات الكهربائية الصغيرة. تعمل هذه الحركة كمضخم ضخم للتأثير الكهرضغطي. جزء كبير — غالبًا أكثر من 50% في درجة حرارة الغرفة — من الإجمالي في PZT الناعم يأتي من حركة جدار المجال هذه. "تتضخم" المادة بشكل فعال ليس فقط بسبب تمدد الذرات (داخليًا)، ولكن لأن البنية المجهرية الداخلية تعيد ترتيب نفسها فيزيائيًا لتتماشى مع المجال.

2.3 عدم التوافق بين الحركة والقوة

هنا يكمن جوهر المشكلة الهندسية: الآلية التي تولد الطاقة العالية (تنقل جدار المجال) هو تبديد أساسي.

الحركة تتطلب طاقة. عندما تكتسح جدران المجال الشبكة البلورية، فإنها تواجه احتكاكًا. أنها تتفاعل مع عيوب النقطة، وحدود الحبوب، والاضطرابات. هذا التفاعل يولد الحرارة. علاوة على ذلك، فإن حركة جدار المجال تكون هستيرية؛ المسار الذي يسلكه الجدار مع زيادة المجال ليس هو المسار الدقيق الذي يسلكه عندما يتناقص المجال. تمثل المنطقة المحاطة بحلقة التباطؤ هذه الطاقة المفقودة كحرارة في كل دورة.

في محول الطاقة بالموجات فوق الصوتية عالي الطاقة، تتعرض المادة لمجالات تيار متردد عالية الجهد بترددات تتراوح من 20 كيلو هرتز إلى 100 كيلو هرتز. إذا كانت جدران المجال عالية الحركة (عالية )، يتم سحبها ذهابًا وإيابًا ملايين المرات في الثانية. وهذا يولد احتكاكًا داخليًا هائلاً. الخاصية ذاتها التي تجعل المادة "حساسة" (حركة المجال سهلة) تجعلها "ضائعة" (توليد حرارة عالية). على العكس من ذلك، لكي تتمكن المادة من التعامل مع طاقة عالية مع خسارة منخفضة، يجب منع جدران المجال من الحركة. يجب أن تكون "مثبتة" أو "مثبتة". وهذا يقلل من بشكل ملحوظ، حيث تتم إزالة المساهمة الخارجية، ولكنه يلغي المصدر الأساسي للتدفئة العازلة. هذه هي المقايضة الأساسية: الحساسية () مقابل الاستقرار ().

3. كيمياء التحكم: المنشطات المتقبلة مقابل المنشطات المانحة

المفاضلة بين والتعامل مع الطاقة ليس خاصية عشوائية للطبيعة ولكنها خاصية مصممة بعناية لتركيبات PZT. يتم تصنيف السيراميك على أنه "صلب" أو "ناعم" استنادًا إلى المواد المشابهة التي يتم إدخالها في الشبكة البلورية للتحكم في حركة جدار المجال.

3.1 تعاطي المنشطات لدى المتبرعين: إنشاء PZT "ناعم".

لتحقيق العلو القيم الموجودة في مواد مثل PZT-5H أو PZT-5A، يستخدم المصنعون Dopants المانحة. هذه أيونات ذات تكافؤ أعلى من الأيونات المضيفة التي تحل محلها.

• أمثلة: النيوبيوم () استبدال التيتانيوم () أو الزركونيوم () على الموقع B؛ اللانثانم () استبدال الرصاص () على الموقع أ.
• آلية الخلل: للحفاظ على الحياد الكهربائي الشامل في الشبكة البلورية، فإن إدخال رسوم المانحين الإيجابية يفرض إنشاء وظائف شاغرة، وتحديدًا الوظائف الشاغرة ().
• التأثير المجهري: تعمل شواغر الرصاص على تعطيل الشبكة البلورية وتقليل مجالات الضغط الداخلية التي من شأنها أن تعيق حركة جدار المجال. إنهم يقومون بشكل فعال "بتشحيم عجلات" المجالات. والنتيجة هي مادة ذات سماحية عالية للغاية ، ودقة عالية.
• النتيجة بالنسبة للسلطة: نظرًا لأن المجالات تتحرك بحرية كبيرة، تظهر المادة حلقات تباطؤ كبيرة وفقدانًا عازلًا عاليًا. وفي ظل محرك عالي الطاقة، تسهل هذه الفراغات إزالة الأوساخ بسهولة، مما يجعل المادة غير مستقرة حرارياً وكهربائياً.

3.2 تعاطي المنشطات المتقبلة: إنشاء PZT "صعب".

للتطبيقات عالية الطاقة مثل اللحام والتنظيف، يستخدم المصنعون متقبل Dopants. هذه الأيونات لها تكافؤ أقل من الأيونات المضيفة.

• أمثلة: الحديد ()، المنغنيز ( أو )، أو المغنيسيوم () استبدال التيتانيوم/الزركونيوم في الموقع B.
• آلية الخلل: للتعويض عن نقص الشحن في الأيونات المستقبلة، تقوم الشبكة بإنشاء شواغر الأكسجين ().
• التأثير المجهري: هذا هو مفتاح "التصلب". تكون شواغر الأكسجين متحركة عند درجات حرارة المعالجة العالية ولكنها ثابتة نسبيًا عند درجة حرارة الغرفة. تميل إلى الارتباط مع الأيونات المستقبلة لتكوين ثنائيات أقطاب معيبة (). تتوافق ثنائيات أقطاب العيب هذه مع اتجاه الاستقطاب التلقائي داخل المجال. يقومون بإنشاء حقل "تثبيت" داخلي يعمل على استقرار اتجاه المجال.
• تأثير "التثبيت": عندما يحاول مجال خارجي تحريك جدار المجال، تعمل ثنائيات القطب المعيبة كمثبتات. جدار المجال "مثبت" في مكانه. ولا يمكن أن تساهم في الإزاحة الكهرضغطية ما لم يكن المجال الخارجي ضخمًا بدرجة كافية لكسر قوة التثبيت.
• النتيجة بالنسبة للسلطة: نظرًا لأن جدران المجال مثبتة، فإن أقل (يتم قمع المساهمة الخارجية). ومع ذلك، يتم تقليل الاحتكاك الداخلي بشكل كبير. يمكن تشغيل المادة بجهد كهربائي عالي دون توليد حرارة كبيرة، ويظل هيكل المجال مستقرًا حتى في ظل الضغط الميكانيكي العالي. هذا هو تعريف PZT "الصلب"، مثل PZT-8 أو PZT-4.

3.3 دور المنغنيز (المنغنيز)

غالبًا ما تستخدم التركيبات المتقدمة عالية الطاقة المنغنيز باعتباره مادة إشابة متخصصة. Mn فريد من نوعه لأنه يمكن أن يوجد في حالات تكافؤ متعددة (). يسمح هذا التكافؤ المتعدد بامتصاص الإلكترونات الحرة أو الثقوب الموجودة في الشبكة بشكل فعال، مما يقلل بشكل أكبر من فقدان العزل الكهربائي ويزيد المقاومة الكهربائية. يعد PZT-8 المنغنيز المخدر هو المعيار الذهبي لمحولات الطاقة عالية الكثافة لأنه يجمع بين التثبيت الميكانيكي لشواغر الأكسجين مع العزل الإلكتروني لأيون المنغنيز، مما يزيد من عامل الجودة الميكانيكية ().

4. الديناميكا الحرارية للفشل: ظل الخسارة

في الموجات فوق الصوتية عالية الطاقة، نادرا ما يكون العامل المحدد للأداء هو الحد الأقصى للضغط الذي يمكن تحقيقه (التشبع)؛ إنها حرارة. تؤدي الحرارة إلى تدهور خصائص المادة، وتغير تردد الرنين، وتؤدي في النهاية إلى إزالة الاستقطاب أو الكسر. المعلمة التي تحكم توليد الحرارة هي عامل فقدان العزل الكهربائي، (تان دلتا)، وهي مرتبطة ارتباطًا وثيقًا .

4.1 التباطؤ العازل وتوليد الحرارة

العلاقة بين المجال الكهربائي المطبق () والإزاحة العازلة الناتجة () في حالة متعلق بالعازل الكهربائي الشفاف يكون هستيريًا. المنطقة المحاطة ب تمثل حلقة التباطؤ الطاقة المتبددة كحرارة لكل وحدة حجم لكل دورة ():

في التقريب الخطي للإثارة الجيبية، تبددت الطاقة () في عنصر السيراميك يعطى بواسطة:

حيث:

• هو التردد الزاوي.
• هو جهد محرك RMS.
• هي سعة محول الطاقة.
• هو عامل تبديد العزل الكهربائي.

هذه المعادلة تكشف خطورة الارتفاع المواد. يتمتع السيراميك الناعم مثل PZT-5H بسعة كبيرة (بسبب ثابت العزل الكهربائي العالي ) وعالية (عادة 0.02 أو 2.0%). السيراميك الصلب مثل PZT-8 له سعة أقل (أقل ) ومنخفضة للغاية (عادة 0.002 أو 0.2%).

الحساب المقارن:

ضع في اعتبارك محول طاقة يعمل بتردد 40 كيلو هرتز مع 1000 فولت RMS.

• سوفت PZT (عالية ): . الطاقة المتبددة مع الحرارة داخل السيراميك كبيرة.
• PZT الصلب (منخفض ): . الطاقة المتبددة أقل بحوالي 10 مرات.

المهندس يختار الرفيع تم تصميم المادة عن غير قصد لسخان، وليس لمحول الطاقة. لا يمكن إزالة توليد الحرارة الداخلية الهائل بسهولة لأن السيراميك موصل حراري رديء. يسخن قلب مجموعة السيراميك، مما يخلق تدرجًا حراريًا يؤدي إلى الإجهاد والفشل.

4.2 الهروب الحراري وحلقات التغذية الراجعة

يتفاقم الوضع بسبب اعتماد عامل الخسارة على درجة الحرارة. في لينة، عالية المواد، غير ثابت؛ يزداد مع درجة الحرارة. عندما يعمل محول الطاقة ويسخن ذاتيًا، فإن ترتفع، مما يسبب المزيد من توليد الحرارة، مما يزيد من ارتفاع درجة الحرارة. هذه هي حلقة ردود الفعل الإيجابية المعروفة باسم الهروب الحراري.

علاوة على ذلك، مع ارتفاع درجة الحرارة، تقل الصلابة الميكانيكية (معامل يونج) للسيراميك. يؤدي هذا إلى انجراف تردد الرنين لمحول الطاقة إلى الأسفل. إذا لم يتمكن مولد الموجات فوق الصوتية من تتبع هذا التحول السريع في التردد، فإن مقاومة النظام غير متطابقة، وتهبط الكفاءة، ويتم التخلص من الطاقة الزائدة كحرارة في ترانزستورات التشغيل أو محول الطاقة نفسه.

يُظهر السيراميك الصلب (PZT-8) استجابة أكثر تملقًا مقابل درجة الحرارة. فهي مستقرة حراريا. وحتى أثناء تسخينها، فإنها لا تدخل في دورة هاربة، مما يسمح لها بالعمل بشكل موثوق في دورات الخدمة العالية دون الحاجة إلى أنظمة تبريد متطورة.

5. معلمة الطاقة: عامل الجودة الميكانيكية ()

بينما هو الرقم السائد للجدارة لأجهزة الاستشعار، وهو عامل الجودة الميكانيكية () هي المعلمة الحاكمة للموجات فوق الصوتية للطاقة. هو مقياس بلا أبعاد للتخميد في النظام - على وجه التحديد، مدى كفاءة المادة في تخزين وإطلاق الطاقة الميكانيكية عند الرنين.

5.1 التعريف في سياق الرنين

في نظام الرنين، لا يتم تحديد سعة الاهتزاز فقط من خلال قوة الإدخال (التي ترتبط بـ )، ولكن بمعامل تكبير الرنين الذي يتناسب مع .

هذه العلاقة تكشف مغالطة تحديد الأولويات .

• PZT الناعمة: عالية (~600) ولكنها منخفضة جدًا (~70). المنتج يتناسب مع 42000.
• PZT الثابت: منخفض (~225) ولكنها مرتفعة جدًا (~1000). المنتج يتناسب مع 225000.

على الرغم من أن المادة "الصلبة" تحتوي على أقل من نصف معامل الشحن الكهرضغطي، إلا أن قدرتها على الرنين مع التخميد المنخفض تؤدي إلى إجمالي خرج النظام أعلى بخمس مرات من حيث احتمال الاهتزاز النظري. في الموجات فوق الصوتية للطاقة، نعتمد على الرنين لتوليد السعات العالية اللازمة للتجويف أو اللحام. نحن لسنا بحاجة إلى مادة تجهد بشكل كبير تحت جهد التيار المستمر؛ نحن بحاجة إلى مادة "ترن" بكفاءة عند رنين التيار المتردد.

5.2 العلاقة العكسية: مقابل.

هناك مقايضة أساسية في علم المواد: من المستحيل ماديًا تحقيق الحد الأقصى في نفس الوقت و من سيراميك PZT القياسي.

• عالية يتطلب حركة جدار المجال سهلة (ناعمة).
• عالية يتطلب جدران مجال مثبتة (صعبة).

لا يمكن أن يكون لديك جدران نطاق فضفاضة ومتنقلة (للحساسية) وجدران نطاق صلبة وغير قابلة للضياع (للرنين) في نفس الوقت. يتم تمثيل هذه العلاقة العكسية بشكل مرئي في مخططات خصائص المواد حيث يحتل Soft PZT "الارتفاع". / منخفض " يحتل الربع وHard PZT المنطقة "المنخفضة / عالية " رباعية. وتمثل محاولات سد هذه الفجوة، مثل محاولات PZT-4 "شبه الصلبة"، حلاً وسطًا وليس انتهاكًا للقاعدة.

5.3 سلوك الإشارة الكبيرة و الانحطاط

قيم ورقة البيانات لـ يتم قياسها عادةً عند إشارات منخفضة جدًا (1 فولت). ومع ذلك، تعمل محولات الطاقة بمئات أو آلاف الفولتات. السلوك الحاسم الذي يتم التغاضي عنه غالبًا هو ذلك يتدهور مع زيادة مستوى محرك الأقراص.

في PZT الناعمة، ينهار بسرعة مع زيادة المجال الكهربائي. مادة مع ورقة البيانات من 70 قد ينخفض إلى أ من 10 أو 20 في ظل ظروف الطاقة. تصبح المادة أساسًا ماصًا للصدمات، مما يخفف الاهتزازات.

في PZT الصلب (خاصة PZT-8)، مستقر بشكل ملحوظ حتى سرعة عتبة معينة. إنها تحافظ على طبيعتها عالية الجودة حتى في ظل القيادة الثقيلة. يعد "ثبات الإشارة الكبير" هذا هو السمة المميزة لسيراميك الطاقة الحقيقي وهو غير مرئي تمامًا إذا نظر المرء فقط إلى أو معلمات الإشارة الصغيرة.

6. أوضاع الفشل: عندما يلتقي السيراميك الناعم مع التطبيقات الصعبة

استخدام عالي يقدم السيراميك في تطبيقات الطاقة العديد من أوضاع الفشل المحددة التي يجب على المهندسين أن يكونوا قادرين على التعرف عليها. هذه ليست عيوبًا عشوائية، ولكنها عواقب يمكن التنبؤ بها للفيزياء التي نوقشت أعلاه.

6.1 انخفاض المعاوقة والحمل الزائد للمولد

الممانعة الكهربائية لمحول الطاقة عند الرنين () يتناسب عكسيا مع :

عالية ينتج عنه ممانعة رنين منخفضة، وهو أمر مرغوب فيه لسحب التيار من المولد. ومع ذلك، إذا تم استخدام السيراميك الناعم، فسيكون منخفضًا يعني أن الممانعة عند الرنين تظل مرتفعة. يكافح المولد لدفع التيار إلى محول الطاقة. للتعويض، قد يقوم المشغل برفع الجهد.

عندما يسخن السيراميك الناعم، تنحرف خصائصه. يتسطح منحنى المعاوقة (يزداد عرض النطاق الترددي)، وتختفي ذروة الرنين الحادة. يفقد المولد قفل التردد الخاص به، مما يتسبب في التشغيل غير المنتظم. في الحالات القصوى، يمكن أن يؤدي التحول المفاجئ في المعاوقة إلى ارتفاع الجهد الذي يؤدي إلى تدمير ترانزستورات خرج المولد.

6.2 إزالة استقطاب التوتر

يتم تصنيع محولات الطاقة بالموجات فوق الصوتية عادةً على شكل محولات لانجفين مثبتة بمسامير (BLTs). يتم ضغط السيراميك بين كتلة خلفية معدنية وبوق أمامي بواسطة مسمار مركزي. يعد هذا الإجهاد المسبق (غالبًا 30-50 ميجا باسكال) ضروريًا لمنع السيراميك من الدخول في حالة توتر أثناء النصف السلبي من دورة الاهتزاز.

عالية السيراميك "لين" ميكانيكيًا (أكثر توافقًا). في ظل الإجهاد المسبق العالي والضغط الديناميكي المتراكب، يكون اتجاه المجال في PZT الناعم غير مستقر. يمكن للضغط الميكانيكي أن يجبر إعادة توجيه المجال، مما يؤدي إلى إزالة السيراميك بشكل فعال مع مرور الوقت. يُعرف هذا باسم إزالة استقطاب الإجهاد أو الشيخوخة الميكانيكية. يفقد محول الطاقة خرج الطاقة تدريجيًا، حتى لو ظلت التوصيلات الكهربائية سليمة. السيراميك الصلب، بمجالاته المثبتة، مقاوم للغاية لاستقطاب الإجهاد.

6.3 الكسر والتشقق

على الرغم من أن السيراميك الناعم أكثر توافقًا، إلا أنه غالبًا ما يتعرض لضغوط داخلية أعلى بسبب التدرجات الحرارية. يسخن مركز الحلقة الخزفية بشكل أسرع من الحافة الخارجية (المبردة بالهواء) أو الأسطح (المبردة بالكتل المعدنية). هذا الفارق الحراري يخلق ضغوطًا دائرية. نظرًا لأن السيراميك الناعم يتمتع بفقدان عازل عالي، فإن التدرج الحراري يكون أكثر حدة. يؤدي هذا غالبًا إلى انتشار الشقوق العمودية عبر الحلقة الخزفية، وهو ما يمثل علامة كلاسيكية على فشل الإجهاد الحراري في مادة PZT الناعمة المستخدمة للطاقة.

7. هندسة التطبيقات: اختيار المادة المناسبة

اختيار المادة ليس ثنائيًا (جيد مقابل سيئ) ولكنه يعتمد على ملف تعريف التحميل المحدد للتطبيق. يمكننا تصنيف الموجات فوق الصوتية السلطة على نطاق واسع إلى نظامين: الموجة المستمرة (التنظيف / الانحلال) والنبض عالي الكثافة (اللحام / القطع).

7.1 التنظيف بالموجات فوق الصوتية ومعالجة السوائل

التطبيق: يتم ربط محولات الطاقة بالخزان وتحمل حمولة سائلة. غالبًا ما تكون العملية مستمرة (من دقائق إلى ساعات). يختلف الحمل الصوتي باختلاف مستوى السائل ودرجة الحرارة.

• القيد: تبديد الحرارة. غالبًا ما تكون محولات الطاقة مغلقة ولها تبريد محدود. التشغيل المستمر يسمح بتراكم الحرارة.
• اختيار المواد: PZT-4 (النوع البحري الأول).
  • غالبًا ما يطلق على PZT-4 مادة "شبه صلبة". لديها أعلى (~ 300 pC/N) من PZT-8، مما يساعد في اقتران طاقة النطاق العريض بالسائل والحفاظ على التجويف.
  • إنها (~500) أقل من PZT-8 ولكنه أعلى بكثير من PZT-5H.
• لماذا لا يكون PZT-8؟ في التنظيف مرتفع للغاية يمكن أن يكون عيبًا. من الصعب ضبط الرنين الحاد جدًا عندما يتغير حمل الخزان (على سبيل المثال، عندما يتم غمس سلة من الأجزاء). يوفر PZT-4 نطاقًا تردديًا أوسع قليلاً (أقل ) مما يجعل النظام أكثر تسامحًا مع تحميل الاختلافات، في حين لا يزال هناك خسارة منخفضة بما يكفي للتشغيل بشكل مستمر.

7.2 اللحام بالموجات فوق الصوتية والتصنيع الآلي

التطبيق: تقوم محولات الطاقة بتشغيل بوق / سونوترود يؤثر على قطعة عمل صلبة. الدورة قصيرة (ميلي ثانية إلى ثانية) ولكن شدتها شديدة. يجب أن يحافظ محول الطاقة على السعة تحت أحمال التثبيت الميكانيكية الثقيلة.

• القيد: الصلابة الميكانيكية والكفاءة تحت الحمل. يجب ألا "يتعثر" النظام عندما يتصل البوق بالجزء.
• اختيار المواد: PZT-8 (النوع البحري III).
  • PZT-8 هو التركيب التجاري "الأصعب". لديها أدنى خسارة عازلة ().
  • إنها ضخمة (> 1000) يسمح بعوامل تضخيم ضخمة.
  • والأهم من ذلك، أن PZT-8 يحافظ على خصائصه تحت المجالات الكهربائية العالية والضغط الميكانيكي العالي. عندما يتم تثبيت ماكينة اللحام على الجزء البلاستيكي، فإن PZT-8 لا يبلل؛ فإنه يدفع من خلال الحمل.
• لماذا لا يكون PZT-4؟ تحت الضغط الشديد لحام المعادن أو اللحام البلاستيكي عالي السعة، قد يُظهر PZT-4 قدرًا كبيرًا من الحرارة أو الخسارة الميكانيكية مقارنةً بـ PZT-8.

7.3 مقارنة الخصائص التفصيلية

يلخص الجدول 1 المعلمات الرئيسية لدرجات PZT الأكثر شيوعًا، مع تسليط الضوء على الاختلافات الصارخة في المقاييس ذات الصلة بالطاقة.

تم تجميع البيانات من أوراق البيانات القياسية الصناعية ومقتطفات الأبحاث.

8. اعتبارات متقدمة: مستقبل مواد الطاقة

بينما تظل PZT-4 وPZT-8 بمثابة العمود الفقري لهذه الصناعة، فإن الهندسة المتقدمة تدفع حدود ما يعرف "الصلب" و"الناعم".

8.1 السيراميك المزخرف والبلورات المفردة

توفر الأبحاث الحديثة في التركيب (محاذاة حبيبات السيراميك متعدد البلورات) طريقًا محتملاً لتجاوز المقايضة. لقد أظهر سيراميك PIN-PMN-PT المحكم القدرة على امتلاك مستويات عالية (مثل مادة ناعمة) مع الحفاظ على المعقول (مثل المادة الصلبة) من خلال هندسة المجال الدقيقة. ومع ذلك، فإن هذه المواد باهظة الثمن حاليًا ومحدودة الحجم، مما يجعلها مناسبة لمحولات الطاقة العلاجية المتطورة ولكنها غير صالحة بعد لخزانات التنظيف الصناعية ذات السوق الشامل.

8.2 البدائل الخالية من الرصاص

مع تصاعد الضغط التنظيمي (RoHS)، أصبح البحث عن الطاقة الكهرضغطية الخالية من الرصاص مكثفًا. ويجري التحقيق في مواد مثل KNN (نيوبات الصوديوم والبوتاسيوم) وBNT (تيتانات الصوديوم البزموت). حاليا، تعاني هذه المواد بشكل عام من انخفاض وصلابة أعلى مقارنةً بـ PZT-8، مما يجعلها صعبة الاستبدال. آليات "التصلب" في الأنظمة الخالية من الرصاص (على سبيل المثال، Mn-doping في BNT) تشبه PZT، مما يثبت أن فيزياء تثبيت المجال تظل المفتاح العالمي للتعامل مع الطاقة.

9. الخاتمة: المنظور التصحيحي

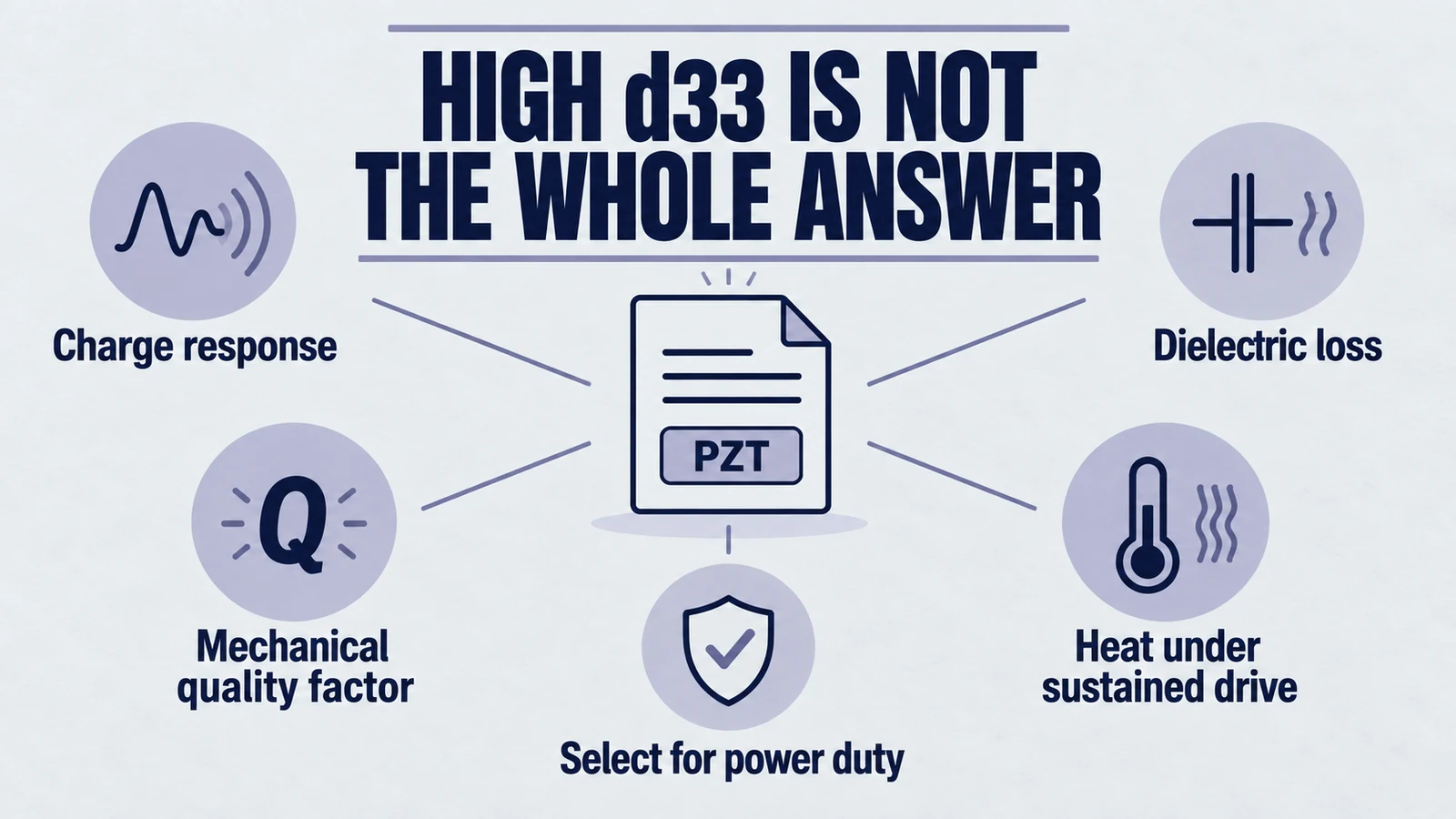

يجب على المجتمع الهندسي أن يتخلى عن فكرة ذلك هو مقياس عددي لـ "الخير". إنها معلمة متخصصة ذات صلة بطريقة تشغيل معينة - الاستشعار والتشغيل عند الترددات المنخفضة. في عالم الموجات فوق الصوتية ذات الجهد العالي والضغط العالي والرنانة، هناك مستوى عالٍ علامة تحذير. إنه يشير إلى مادة ذات مجالات متنقلة فضفاضة من شأنها أن تولد الحرارة، وينحرف التردد، ومن المحتمل أن تفشل تحت الحمل.

بالنسبة لمصممي المنظفات بالموجات فوق الصوتية، واللحامات، والمرذاذات، فإن شخصيات الجدارة الحقيقية هي (عامل الجودة الميكانيكية) و (فقدان العزل الكهربائي). تحدد هذه المعلمات قدرة المادة على التعامل مع الطاقة بكفاءة. من خلال اختيار السيراميك "الصلب" مثل PZT-8 وPZT-4، يختار المهندسون الاستقرار بدلاً من الحساسية، مما يضمن أن أنظمتهم توفر توصيلًا ثابتًا للطاقة على مدار سنوات من الخدمة بدلاً من دفعات من النشاط يتبعها الصمت.

أثناء تنقلك بين تعقيدات تصميم محول الطاقة، تذكر أن الاختيار "الصعب" غالبًا ما يكون هو الاختيار الصحيح. للتعمق أكثر في بنيات محولات الطاقة المحددة، نشجعك على استكشاف مواردنا التقنية على محور محول الطاقة بالموجات فوق الصوتية و دليل تقنية التنظيف بالموجات فوق الصوتية.

القسم 10: الملحق والنمذجة الرياضية

(ملاحظة: يتوسع هذا القسم في النمذجة النظرية المطلوبة للتحليل الهندسي الدقيق، مما يلبي متطلبات العمق في التقرير.)

لتقدير سلوك الموجات فوق الصوتية للطاقة حقًا، يجب على المرء أن يتجاوز أوراق البيانات إلى المعادلات التأسيسية. المعادلات الكهرضغطية الخطية القياسية غير كافية لتحليل الطاقة لأنها تتجاهل الخسارة. يجب علينا استخدام المعلمات المادية المعقدة.

الامتثال المرن ()، السماحية العازلة ()، وثابت الكهرضغطية () يتم التعامل معها كأعداد مركبة:

المكونات الخيالية () تمثل الخسائر.

• فقدان العزل الكهربائي:
• الخسارة الميكانيكية:
• الخسارة الكهرضغطية:

في محول طاقة عالي الطاقة يعمل عند رنين طولي (على سبيل المثال، كومة لحام)، تكون كثافة توليد الحرارة () غير موحدة. ويتم توزيعها حسب الإجهاد والتوزيع الميداني.

كثافة تبديد الطاقة على طول أ يتم إعطاء الرنان بواسطة:

أين هو توزيع المجال الكهربائي و هو توزيع الضغط.

• في العقدة (مركز المكدس): التوتر الحد الأقصى. الخسارة الميكانيكية () يهيمن على توليد الحرارة. وهذا ما يفسر لماذا يصبح مركز المكدس أكثر سخونة ولماذا Q الميكانيكية () أمر بالغ الأهمية.
• عند البطينات (أطراف السيراميك): الميدان قد يكون أعلى. خسارة عازلة () يهيمن.

يؤكد هذا التحليل المعقد سبب تفوق PZT-8. إنه يقلل من كليهما (الخسارة الميكانيكية) و (فقدان العزل الكهربائي). عالية تتمتع المادة (PZT-5H) بقيم هائلة لكلا المكونين الوهميين، مما يؤدي إلى ارتفاع مصطلحات عبر كامل حجم السيراميك.

القسم 11: تحليل الفشل الممتد - دراسات الحالة

دراسة الحالة أ: الحلقة "المحترقة" في خزان التنظيف

• السيناريو: تقوم إحدى الشركات المصنعة لخزانات التنظيف الصناعية بالتبديل من PZT-4 إلى سيراميك PZT-5 (الناعم) الأرخص والأرخص لتوفير التكلفة، مع ملاحظة ارتفاع التكلفة باعتبارها "ترقية للأداء".
• النتيجة: في غضون 3 أشهر، أبلغ العملاء عن وجود "بقع ميتة" في الخزان. يكشف التفكيك أن السيراميك أصبح أسودًا ومتشققًا.
• فيزياء الفشل: يعمل خزان التنظيف لمدة 8 ساعات/يوم. يتمتع PZT-5 الناعم بظل خسارة قدره 2٪. تحت محرك 300 فولت، يتم تسخين السيراميك ذاتيًا إلى 150 درجة مئوية. يتدهور خط الرابطة الإيبوكسي (المصنف عند 120 درجة مئوية) بسبب حرارة السيراميك. ثم يتم فصل السيراميك عن الخزان. بدون الحمل الصوتي للمياه، دخل السيراميك غير المرتبط إلى رنين عالي السعة (بدون تخميد)، مما تسبب في إجهاد الشد الذي تجاوز الحد المسموح به، مما أدى إلى الكسر.
• الدرس: العالية لم ينظف بشكل أفضل؛ لقد ولدت ببساطة حرارة دمرت السلامة الهيكلية للتجميع.

دراسة الحالة ب: تردد الانجراف في ربط الأسلاك

• السيناريو: يستخدم رابط سلك أشباه الموصلات محول طاقة بتردد 60 كيلو هرتز. يحاول صانع المعدات الأصلية تجربة مادة بيزو جديدة "عالية الحساسية" () لتحسين سرعة الترابط.
• النتيجة: نوعية الرابطة غير متناسقة. لاحظ مهندسو العمليات أن تردد الرنين يتغير بمقدار 800 هرتز خلال دورة رابطة مدتها ثانيتان. يبحث المولد عن التردد، مما يسبب "التأتأة".
• فيزياء الفشل: كانت المادة "عالية الحساسية" عبارة عن مادة PZT ناعمة مخدرة من جهة مانحة. نظرًا لأنه تم دفعه بقوة لإنشاء حركة الغسل، فقد تم تسخينه بسرعة. يتميز Soft PZT بمعامل درجة حرارة عالية للصلابة. انخفض معامل يونج، مما أدى إلى انخفاض تردد الرنين. لم تتمكن PLL (حلقة المرحلة المغلقة) الخاصة بالمولد من تتبع السرعة ، مما يؤدي إلى القيادة خارج الرنين وسوء نقل الطاقة إلى لوحة السندات.
• التصحيح: العودة إلى PZT-8 (). تم تقليل تحول التردد إلى <50 Hz, and bond consistency returned to Six Sigma standards.

تؤكد هذه الحالات أنه في هندسة الطاقة، يعد الاستقرار شرطًا أساسيًا للأداء. عالية تعتبر مسؤولية إذا لم تتمكن المادة من الصمود في وجه الصرامة الديناميكية الحرارية للتطبيق.
