ما وراء ورقة البيانات: لماذا يحدد شريكك في مواد PZT-5 الكهروضغطية نجاح منتجك

الكلمات المفتاحية: مادة PZT-5 الكهروضغطية، PZT-5A، PZT-5H

الضرورة الاستراتيجية: ما وراء تسمية "PZT-5"

في عالم تكنولوجيا الموجات فوق الصوتية عالية الأداء، نادرًا ما يكون اختيار المكون الأساسي مجرد مهمة شراء بسيطة. إنه قرار هندسي حاسم له عواقب بعيدة المدى على أداء المنتج وموثوقيته، وفي النهاية، نجاح الأعمال. سواء كنت تصمم مسبار تصوير طبي منقذ للحياة، أو مستشعرًا صناعيًا بالغ الأهمية، أو مشغل تحديد مواقع دقيق، فإن العنصر الكهروضغطية هو المحرك الذي يقود النظام بأكمله. ومن بين المواد الأكثر تنوعًا واعتمادًا على نطاق واسع لهذه التطبيقات هي مادة PZT-5 الكهروضغطية، وهي عائلة من سيراميك تيتانات زركونات الرصاص "اللين" التي تحظى بتقدير كبير لحساسيتها العالية.

ومع ذلك، فقد ترسخ تبسيط خطير في العديد من عمليات التصميم والتوريد. غالبًا ما يحدد المهندسون مادة مثل "PZT-5A" بناءً على ورقة بيانات عامة، مفترضين أن هذا التعيين يمثل معيارًا عالميًا قابلاً للتبادل. هذا الافتراض هو بوابة للتكاليف الخفية، وتأخيرات التطوير غير المتوقعة، والفشل الكارثي في الميدان. الحقيقة الصارخة هي أن المكون المسمى "PZT-5A" من مصنع واحد يمكن أن يظهر خصائص أداء مختلفة تمامًا عن تلك المصنوعة من قبل مصنع آخر، وكل ذلك بسبب اختلافات دقيقة في التركيب الكيميائي وعمليات التصنيع.

هذا التباين في الأداء ليس مجرد تفصيل فني بسيط؛ إنه خطر تجاري كبير. ضع في اعتبارك تشغيل إنتاج محولات الموجات فوق الصوتية الطبية حيث يؤدي التردد الرنيني غير المتسق - وهو نتيجة مباشرة لضعف التحكم في المواد - إلى صور ضبابية وغير صالحة للاستخدام. يمكن أن يؤدي هذا الفشل الفردي على مستوى المكون إلى استدعاءات باهظة الثمن للمنتج، وتآكل ثقة السوق، وخلق مسؤولية تنظيمية كبيرة. التكلفة الحقيقية للمكون غير المتسق ليست رخيصة أبدًا.

تفكيك عائلة PZT-5: قصة الحساسية مقابل الاستقرار

لاتخاذ قرار مستنير، يجب على المرء أولاً فهم الطبيعة الأساسية للمادة. ينتمي PZT-5 إلى فئة السيراميك الكهروضغطية "اللين". على عكس نظيراتها من PZT "الصلب"، المصممة للتطبيقات عالية الطاقة مثل اللحام بالموجات فوق الصوتية، تتميز **مادة PZT-5 الكهروضغطية** اللينة بثوابت عزل كهربائي عالية، ومعاملات شحنة كهروضغطية كبيرة، واقتران كهروميكانيكي ممتاز. تجعل هذه الخصائص منها مناسبة بشكل استثنائي لتطبيقات الاستشعار والاستقبال، حيث الهدف الأساسي هو تحويل الإشارات الميكانيكية الضعيفة بكفاءة إلى شحنات كهربائية قابلة للقياس، أو العكس لتوليد إزاحات دقيقة.

داخل عائلة PZT-5، يهيمن متغيران رئيسيان على المشهد: PZT-5A و PZT-5H. الاختيار بينهما ليس تعسفيًا؛ إنه يمثل مقايضة تصميم أساسية بين ذروة الحساسية والاستقرار التشغيلي.

PZT-5A (النوع البحري II): حصان العمل الموثوق

يعتبر PZT-5A على نطاق واسع حصان العمل المتوازن للأغراض العامة في العائلة. إنه يوفر مزيجًا قويًا من الحساسية الكهروضغطية الجيدة والاستقرار الميكانيكي القوي. السمة الأكثر تحديدًا له هي درجة حرارة كوري عالية نسبيًا (درجة الحرارة التي تفقد عندها المادة خصائصها الكهروضغطية)، مما يجعلها مستقرة للغاية عبر نطاق واسع من درجات حرارة التشغيل. هذا الاستقرار الحراري والموثوقية يجعلان PZT-5A الخيار المفضل لتطبيقات مثل الهيدروفونات الصناعية، وأجهزة الاستشعار الصوتية للأغراض العامة، ومشغلات الإزاحة حيث يكون الأداء المتسق في البيئات القاسية أو المتقلبة أمرًا غير قابل للتفاوض.

PZT-5H (النوع البحري VI): المتخصص عالي الحساسية

PZT-5H هو المتخصص عالي الأداء، المصمم للتطبيقات التي تكون فيها الحساسية القصوى هي الأولوية القصوى. إنه يظهر معاملات شحنة كهروضغطية عالية بشكل استثنائي (d₃₃) وعوامل اقتران كهروميكانيكي (k₃₃)، مما يعني أنه يمكن أن يولد إشارة كهربائية أكبر بكثير من إجهاد ميكانيكي معين مقارنة بـ PZT-5A. هذا يجعله المادة المثالية لتصوير الموجات فوق الصوتية الطبية المتطور، والهيدروفونات عالية الدقة للكشف عن الإشارات الصوتية الضعيفة، وأجهزة الاستشعار الدقيقة التي تتطلب أعلى دقة ممكنة. ومع ذلك، تأتي هذه الحساسية الشديدة بثمن. يحتوي PZT-5H على نقطة كوري أقل بشكل ملحوظ، مما يحد من أقصى درجة حرارة تشغيل له ويجعل خصائصه أكثر عرضة للتغيير مع التغيرات الحرارية.

لذلك، تعتمد عملية الاختيار على فهم عميق للظرف التشغيلي للتطبيق. إن إعطاء الأولوية للحساسية القصوى مع PZT-5H في بيئة صناعية ذات درجة حرارة عالية هو وصفة للفشل، تمامًا كما أن تحديد PZT-5A لمسبار تصوير تشخيصي من الجيل التالي يعني التضحية بالأداء الحاسم.

تحليل مقارن لخصائص PZT-5A و PZT-5H

الخاصية	الرمز	الوحدة	PZT-5A (نموذجي)	PZT-5H (نموذجي)	الآثار المترتبة على الأداء
ثابت الشحنة الكهروضغطية	d33	pC/N أو pm/V	~390	~650	d33 أعلى = حساسية أكبر. يولد PZT-5H شحنة أكبر لإجهاد معين، وهو مثالي للكشف عن الإشارات الضعيفة.
عامل الاقتران المستوي	kp	-	~0.65	~0.75	kp أعلى = تحويل طاقة أفضل. PZT-5H أكثر كفاءة في التحويل بين الطاقة الميكانيكية والكهربائية.
عامل الجودة الميكانيكية	Qm	-	~80	~65	Qm أعلى = خسارة ميكانيكية أقل. PZT-5A أفضل قليلاً للتطبيقات الرنانة، على الرغم من أن كلاهما منخفض.
درجة حرارة كوري	Tc	°C	~350	~225	Tc أعلى = استقرار حراري أكبر. يمكن لـ PZT-5A العمل في درجات حرارة أعلى دون إزالة الاستقطاب.
الخسارة العازلة	tan δ	%	< 2.0	≤ 2.5	tan δ أقل = توليد حرارة أقل. حاسم للتشغيل المستمر، على الرغم من أن كلاهما مواد عالية الخسارة نسبيًا.

الغوص العميق في التطبيق: مطابقة المادة للمهمة

المواصفات الفنية في الجدول تحكي جزءًا فقط من القصة. يتضح معناها الحقيقي عند ربطها بأداء المنتج النهائي. نجاح النظام بأكمله ليس مجرد مجموع أجزائه؛ إنها وظيفة مضاعفة حيث يمكن لمكون واحد غير متطابق أن يقلل من أداء الكل. لذلك فإن اختيار المواد هو تمرين في تحسين مستوى النظام.

تفويض الحساسية: التصوير الطبي عالي الدقة والاستشعار الدقيق

في مجال التشخيص الطبي، وخاصة التصوير بالموجات فوق الصوتية، فإن وضوح الصورة أمر بالغ الأهمية. يعتمد هذا الوضوح بشكل مباشر على قدرة المحول على توليد نبضة فوق صوتية نظيفة، والأهم من ذلك، اكتشاف الأصداء الضعيفة والمعقدة العائدة من أنسجة الجسم. هذا هو المكان الذي يتفوق فيه PZT-5H.

يعني ثابت الشحنة الكهروضغطية العالي بشكل استثنائي (d₃₃) أنه حساس بشكل لا يصدق لتغيرات الضغط الضئيلة للموجات الصوتية العائدة، ويحولها إلى إشارات كهربائية قوية وواضحة. يضمن عامل الاقتران الكهروميكانيكي العالي (k_p) أقصى كفاءة لتحويل الطاقة في كل من وضعي الإرسال والاستقبال. والنتيجة هي صورة ذات دقة أعلى، وتباين أفضل، وقيمة تشخيصية أكبر. بالنسبة لتطبيقات مثل الاختبار غير المدمر المتقدم (NDT) أو الهيدروفونات العلمية، حيث يكون اكتشاف أصغر عيب أو أضعف إشارة هو الهدف الأساسي، فإن الحساسية الفائقة لـ PZT-5H هي العامل التمكيني.

متطلبات الموثوقية: التطبيقات الصناعية والمشغلات القوية

الآن، ضع في اعتبارك مستشعر تدفق بالموجات فوق الصوتية مثبتًا في خط أنابيب صناعي أو مشغل في خط تصنيع آلي. قد تتعرض هذه الأجهزة لتقلبات كبيرة في درجات الحرارة، وتشغيل مستمر، وأحمال ميكانيكية عالية. في هذا السياق، تتراجع الحساسية القصوى المطلقة لصالح الاستقرار طويل الأمد والموثوقية الثابتة.

هذا هو مجال PZT-5A. توفر درجة حرارة كوري العالية التي تبلغ حوالي 350 درجة مئوية هامش أمان قويًا ضد إزالة الاستقطاب الناجم عن الارتفاعات الحرارية، مما يضمن بقاء المستشعر قيد التشغيل ودقيقًا طوال فترة خدمته. الجهاز الذي يفقد معايرته أو يفشل تمامًا بسبب تقلب درجة الحرارة هو مسؤولية حرجة في بيئة صناعية. توفر الخصائص المتوازنة لـ PZT-5A الأداء المتوقع والقابل للتكرار الذي هو حجر الزاوية في الأتمتة الصناعية والتحكم في العمليات.

فرق Yujie: من مكون سلعي إلى حل هندسي

فهم الفروق الدقيقة بين **PZT-5A** و **PZT-5H** هو الخطوة الأولى. الخطوة الثانية، والأكثر أهمية، هي إدراك أن خصائص المواد هذه غير مضمونة بملصق. إنها نتيجة لخبرة عميقة في علم المواد وتحكم دقيق في التصنيع. هذا هو المكان الذي يميز فيه شريك تصنيع حقيقي مثل Yujie نفسه عن مورد السلع. يعتمد نموذج عمل Yujie على حل مشاكل عدم الاتساق وتباين الأداء التي تعاني منها التطبيقات عالية الأداء.

إتقان المواد والتركيبات الخاصة

تواجه Yujie بشكل مباشر مشكلة "ليس كل PZT-5 متساويًا" من خلال التحكم في أساس المادة ذاته. تبدأ العملية بتأهيل صارم لموردي المواد الخام لضمان أعلى نقاء للأكاسيد التأسيسية. من هناك، تطور Yujie تركيباتها الخاصة، باستخدام عوامل تطعيم محددة بكميات دقيقة لضبط خصائص المواد لمتطلبات تطبيق محددة.

على سبيل المثال، تم تصميم **مادة P-52** من Yujie لتقديم أداء مشابه لـ PZT-5H عالي الحساسية، مما يجعلها مثالية لمسابير التصوير الطبي وأجهزة الاستشعار المتقدمة. تعني قدرة البحث والتطوير الداخلية هذه أن Yujie يمكنها تجاوز العروض الجاهزة لإنشاء تركيبات مخصصة مصممة خصيصًا لمتطلبات العميل الفريدة من حيث التردد أو الحساسية أو الميكانيكية، وتحويل مكون قياسي إلى حل مخصص.

التميز في التصنيع والاتساق الثابت

مع أساس من المواد المتفوقة، يتم تأمين الأداء من خلال التميز في التصنيع. تأسست Yujie في عام 1996، وتدير مصنعًا حديثًا بمساحة 3000 متر مربع وفقًا لمعايير إدارة الجودة ISO9001:2000. هذا الالتزام بمراقبة العملية هو المفتاح لتقديم اتساق استثنائي من دفعة إلى أخرى - الترياق المباشر لتباينات الأداء التي يمكن أن تعرقل إطلاق المنتج. مع قدرة إنتاجية تتجاوز 200,000 شريحة سيراميك كهروضغطية شهريًا، توفر Yujie الموثوقية والحجم المطلوبين للتصنيع بكميات كبيرة دون المساومة على الجودة.

نهج الشراكة: فريق البحث والتطوير الممتد الخاص بك

ربما يكون أهم ما يميز Yujie هو فلسفة الشراكة. بدعم من فريق من المهندسين الخبراء الذين يتمتعون بأكثر من 40 عامًا من الخبرة في تكنولوجيا الكهروضغطية، تعمل Yujie كامتداد لأقسام البحث والتطوير لعملائها. المشاركة ليست معاملة بسيطة بل عملية تعاونية. تبدأ باستشارة فنية قبل البيع لضمان اختيار المادة المثلى وتستمر من خلال التصميم المخصص، وحلول OEM/ODM، ودعم شامل بعد البيع للتكامل واستكشاف الأخطاء وإصلاحها. يضمن هذا النهج أن العنصر الكهروضغطية المختار ليس مجرد مكون عالي الجودة، بل حل متكامل تمامًا يفتح الإمكانات الكاملة للمنتج النهائي.

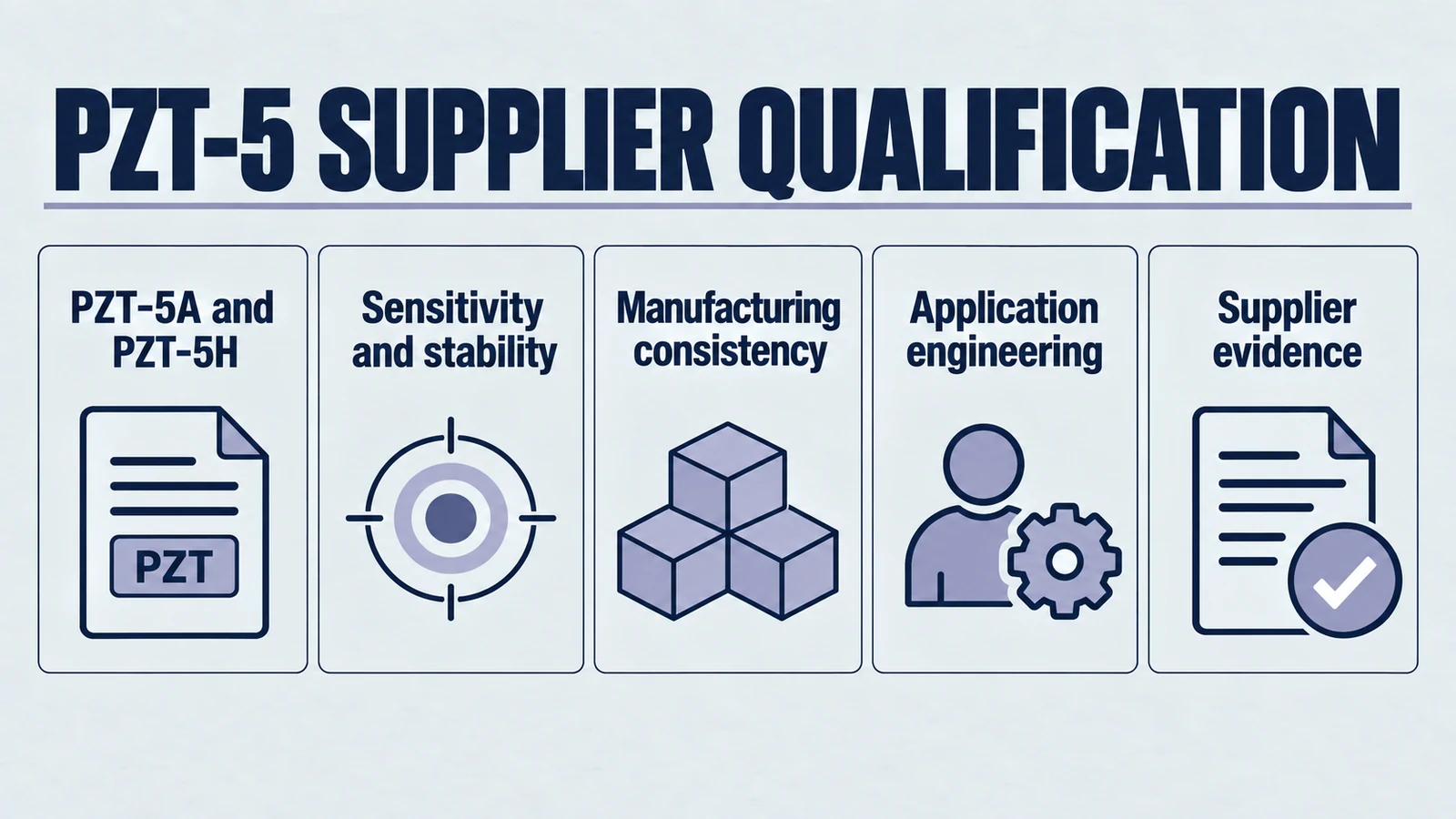

قائمة مراجعة المهندس: 5 أسئلة حاسمة لمورد الكهروضغطية الخاص بك

للتنقل في تعقيدات التوريد وتأمين الأداء الذي يتطلبه مشروعك، من الضروري طرح الأسئلة الصحيحة. تتجاوز هذه الاستفسارات مجرد عرض سعر بسيط وتستكشف القدرات الأساسية التي تحدد شريك التصنيع الحقيقي.

1. هل يمكنك تقديم بيانات أداء من دفعة إلى أخرى؟ ما هي تفاوتاتك النموذجية للمعلمات الرئيسية مثل التردد الرنيني والسعة؟
   يتناول هذا السؤال بشكل مباشر القضية الحاسمة المتمثلة في الاتساق. يجب أن يكون المصنع القادر قادرًا على تقديم بيانات التحكم في العمليات الإحصائية (SPC) التي توضح قدرته على الحفاظ على تفاوتات ضيقة، مما يضمن أن الجزء رقم 10,000 يؤدي بشكل مطابق للجزء الأول.
2. ما هي عمليتك لتأهيل المواد الخام وتتبعها؟
   يبدأ الأداء بالكيمياء التأسيسية. يجب أن يكون المورد قادرًا على تفصيل عمليته لفحص بائعي المواد الخام وضمان نقاء واتساق المساحيق الأولية، حيث أن هذه هي الخطوة الأولى في منع مشاكل الأداء في المراحل اللاحقة.
3. هل تطور تركيبات مواد خاصة، أم تستخدم وصفات قياسية؟ هل يمكنك تخصيص تركيبة لتطبيقي المحدد؟
   يفصل هذا السؤال المصنعين ذوي قدرات البحث والتطوير العميقة عن أولئك الذين يعالجون ببساطة المواد القياسية. القدرة على إنشاء تركيبات مخصصة هي علامة على خبرة حقيقية في علم المواد والتزام بحل التحديات الهندسية الفريدة.
4. ما مستوى الدعم الهندسي الذي تقدمه خلال مرحلة التصميم والتكامل؟
   المورد المثالي هو مورد فني. استفسر عن الوصول إلى مهندسين ذوي خبرة يمكنهم تقديم التوجيه بشأن تصميم المحول، وتكامل المكونات، واستكشاف الأخطاء وإصلاحها. يمكن أن يؤدي هذا الدعم التعاوني إلى تقصير دورات التطوير بشكل كبير ومنع أخطاء التصميم المكلفة.
5. ما هي شهادات إدارة الجودة الخاصة بك، وما هو إجراؤك للتعامل مع الأجزاء غير المطابقة؟
   ابحث عن شهادات معترف بها دوليًا مثل ISO 9001 كدليل على نظام قوي لإدارة الجودة. توضح العملية الشفافة والمحددة جيدًا للتعامل مع أي مشكلات التزامًا بالجودة وشراكة العملاء.

الخلاصة: أمّن ابتكارك مع شريك موثوق

في تطوير أجهزة الموجات فوق الصوتية والاستشعار عالية الأداء، يعد اختيار مورد مادة PZT-5 الكهروضغطية أحد أكثر القرارات أهمية التي يمكن لفريق الهندسة اتخاذها. كما رأينا، فإن ورقة البيانات العامة ليست ضمانًا كافيًا للأداء. تتطلب الفروق الحاسمة بين PZT-5A و PZT-5H، جنبًا إلى جنب مع تباينات الأداء الكبيرة الموجودة بين الشركات المصنعة، نهجًا أكثر استراتيجية.

يتطلب النجاح النظر إلى ما وراء المكون إلى الشريك - تقييم المورد بناءً على إتقانهم للمواد، واتساق التصنيع، وعمق الخبرة الهندسية. من خلال إعطاء الأولوية لهذه العوامل، فأنت لا تشتري مجرد عنصر سيراميك؛ أنت تستثمر في الموثوقية والأداء والنجاح طويل الأمد لمنتجك. تجسد Yujie Technology هذه المبادئ، حيث تقدم ليس فقط مكونات رائدة في الصناعة، ولكن اليقين والدعم اللازمين لتحويل التصاميم الطموحة إلى ابتكارات رائدة في السوق.

شارك خبيرًا. اتصل بفريق هندسة Yujie اليوم لمناقشة تطبيقك واكتشاف حل المواد المناسب.

استكشف مواصفات مواد PZT التفصيلية لدينا لترى فرق Yujie بنفسك.
