تصميم أقطاب PZT قبل توصيل الأسلاك: التخطيط والفجوات وقائمة طلب العرض
قبل توصيل الأسلاك بسيراميك PZT، حدد القطبين وتتبع مساريهما بالكامل وتأكد من مناطق التوصيل وفجوات العزل. وجود نقطتين يمكن الوصول إليهما للحام لا يثبت أن النمط قابل للتصنيع أو مناسب لتجميعك. هذا الدليل لمهندسي OEM والمشترين الذين يجهزون قطعة مخصصة أو بديلاً أو تقييماً للعينات.
ابدأ بشكل القطعة وقيود تثبيتها المعروفة. إذا كان الوصول إلى التوصيلين من جهة واحدة ضرورياً، فاشرح السبب. قد يؤثر هذا الشرط في مساحة الأقطاب ومراجعة التصنيع. يمكن بدء النقاش برسم مبدئي وأسئلة مفتوحة محددة بوضوح.
فيديو: راجع تخطيط الأقطاب قبل توصيل الأسلاك
يقارن فيديو YJ Piezo، ومدته نحو أربع دقائق، بين ثلاثة تخطيطات ومشكلتين عامتين في التصميم. يتوفر التعليق الصوتي والنص المصاحب باللغة الإنجليزية على YouTube. أعيد رسم الأمثلة للتعليم، ولا تتضمن مستندات عملاء أو نتائج اختبارات.
شاهد فيديو تصميم الأقطاب على YouTube.

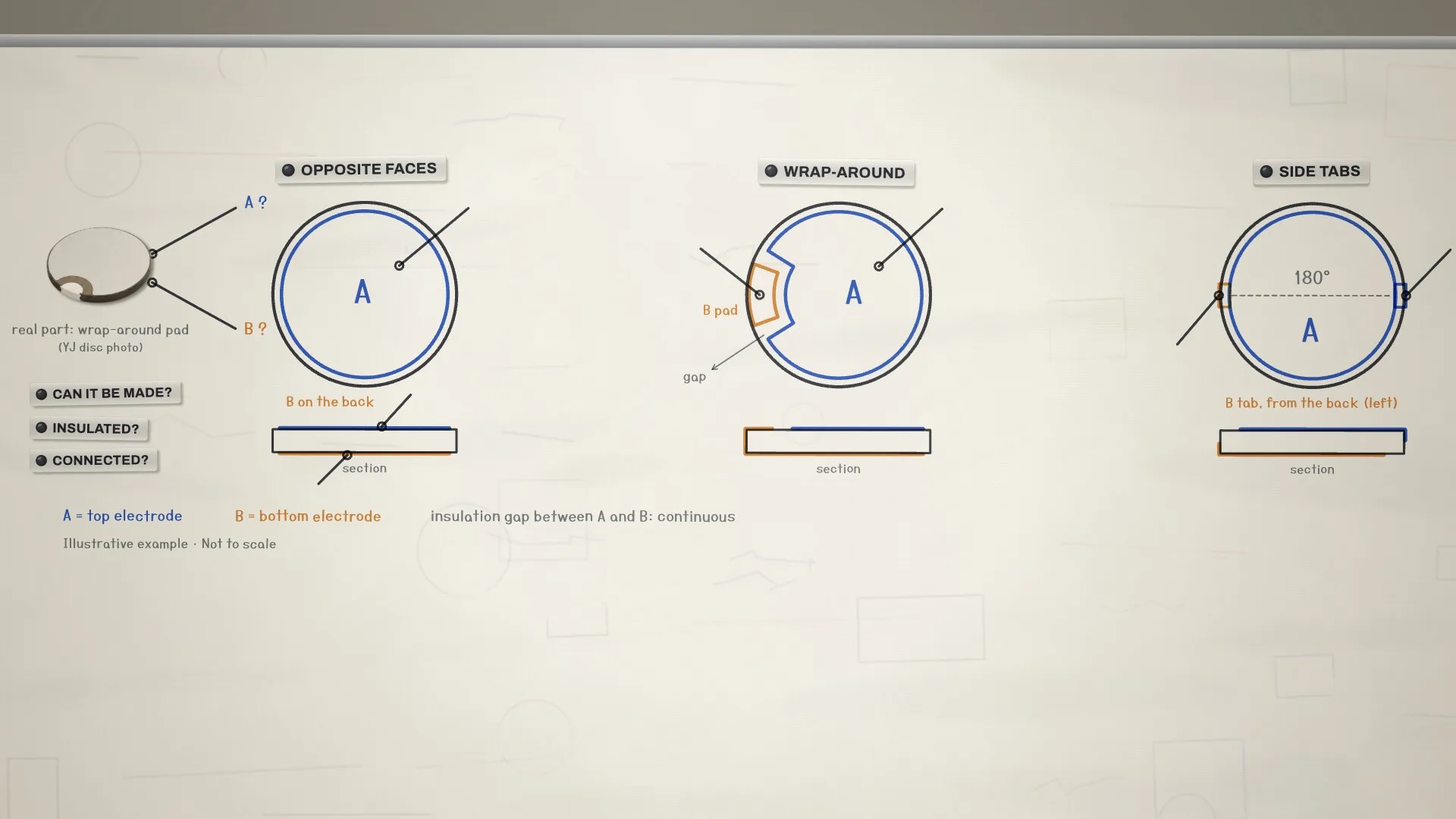

ميّز بين ثلاثة تخطيطات للأقطاب
استخدم مناظر أمامية وخلفية وجانبية لتحديد القطب A والقطب B. افصل رموز هوية الأقطاب عن سهم اتجاه الاستقطاب. الأسماء التالية تصف ترتيبات التوصيل، ولا تضمن توافر كل نمط لجميع الأشكال.
| التخطيط | مسار التوصيل | ما يجب أن يوضحه الرسم |
|---|---|---|
| أقطاب على وجهين متقابلين | القطب A على أحد الوجهين العريضين وB على الوجه المقابل، مع توصيل على كل وجه. | تحديد الوجهين ومناطق التوصيل وإمكانية الوصول للأسلاك بعد التثبيت. |
| مسار ملتف لقطب واحد | يلتف أحد القطبين حول الحافة إلى منطقة معزولة على الوجه الآخر، لتوصيل الطرفين من ذلك الوجه. | مسار الالتفاف وعزل مستمر حول منطقة العودة، مع مراجعة المساحة المتبقية للقطب الرئيسي. |
| ألسنة جانبية منفصلة | يمتد قطبا الوجهين إلى منطقتين منفصلتين على السطح الجانبي. | ربط كل لسان بوجهه وتوضيح كل فجوة محلية إلى القطب الآخر. موضعا اللسانين وحدهما لا يحددان العزل. |
تصف APC International الأقطاب الملتفة والألسنة الجانبية كترتيبين مختلفين. قواعد التصنيع المنشورة لديها تخص منتجاتها. استخدم هذا التمييز لتوضيح رسمك، ثم اطلب من YJ Piezo مراجعة القطعة الفعلية، بدلاً من اعتبار أبعاد مورد آخر مواصفات لـ YJ.
مثالان تعليميان: سهولة الوصول إلى منطقة التوصيل لا تكفي
المثالان افتراضيان، ولا يتضمنان أبعاد إنتاج أو هوية عميل أو نتيجة أداء مزعومة.
المثال الأول: صفيحة سميكة مع منطقة توصيل ملتفة
افترض أن هيكل الجهاز يجعل التوصيل من وجه واحد مريحاً، فترسم منطقة عودة على صفيحة سميكة. قد يشغل شريط العزل المطلوب لهذا التخطيط جزءاً كبيراً من مساحة القطب المتاحة. السؤال ليس مجرد إمكانية طباعة المعدن حول الحافة، بل إمكانية تصنيع النمط مع الاحتفاظ بتغطية قطب مناسبة للتطبيق.
اطلب مراجعة السماكة وحجم منطقة العودة وفجوة العزل والتغطية المتبقية معاً. قد يكون التخطيط الملتف قابلاً للتصنيع لكنه غير مناسب عملياً للتصميم. إذا كان التجميع يسمح بالوصول إلى الوجهين، فقارن التوصيل على وجهين متقابلين، وقيّم القطعة المعدلة في تركيبها الفعلي. لا تفترض حداً عاماً للسماكة أو نسبة ثابتة لانخفاض الأداء.
المثال الثاني: قرص صغير بلسانين جانبيين
افترض وضع اللسانين على جهتين متقابلتين من قرص. اختلاف موضعيهما بمقدار 180 درجة لا يحدد أقصر مسافة بين كل لسان وقطب الوجه الآخر. تتبع A وB في المنظر الجانبي وبيّن الفجوتين المحليتين. قد يسبب العزل غير الكافي خطر انهيار كهربائي أثناء الاستقطاب.
إذا تعذر الحفاظ على الفجوات المطلوبة، فعدّل نمط الأقطاب. التوصيل على وجهين متقابلين بديل محتمل إذا استطاع العميل استيعاب تغيير التجميع. اتفق على الرسم الجديد وفحوص العينات قبل اعتبار البديل قابلاً للاستبدال المباشر.
افصل مخاطر الاستقطاب عن مخاطر عملية التوصيل
يرتبط الانهيار أثناء الاستقطاب بشكل الأقطاب وعملية تطبيق المجال الكهربائي في التصنيع. أما اللحام فيطرح سؤالاً مختلفاً: هل يتحمل القطب والسيراميك عملية الوصل؟ تشير CTS إلى أن ملامسة اللحام لفترة طويلة قد تذيب الفضة المطبوعة بالشاشة، وأن انتقال الحرارة قد يسبب فقدان الاستقطاب. يلزم تحديد شروط وصل خاصة بالقطعة؛ درجات الحرارة والأزمنة المنشورة لدى CTS ليست حدود عمليات YJ Piezo.
راجع اللحام أو اللاصق الموصل أو توريد القطعة بأسلاك وفق مادة القطب والقطعة الفعلية. حدد جهة تنفيذ التوصيل والمنطقة المسموح بها والتعرض أثناء العملية وشروط إعادة العمل ونطاق الفحص. اختر اللاصق وشروط معالجته للتجميع المحدد. وجّه الأسلاك وثبتها بحيث لا تسحب قوى المناولة الخارجية وصلة القطب مباشرة.
اتفق على ما ستتحقق منه مراجعة العينات
- الهندسة: هوية الأقطاب والعزل المستمر وموضع مناطق التوصيل وخروج الأسلاك وخلوص التثبيت مقارنة بإصدار الرسم المتفق عليه.
- العزل: الطريقة وشروط الاختبار وحدود القبول وأخذ العينات المتفق عليها للقطعة الفعلية. لا يحدد هذا المقال فجوة أو جهد اختبار صالحاً لجميع القطع.
- السلوك الكهربائي والكهرضغطي: القياسات ذات الصلة قبل التوصيل وبعده باستخدام تجهيزات وشروط قابلة للمقارنة، ثم التقييم داخل التجميع المقصود.
ما الذي ترسله لمراجعة تخطيط الأقطاب؟
استخدم القائمة مع الرسم. اكتب أن القيمة غير معروفة عندما لم تُحسم، ولا تملأها برقم من كتالوج غير ذي صلة.
- شكل القطعة وأبعادها ووحداتها والتفاوتات المهمة وإصدار الرسم.
- مناظر أمامية وخلفية وجانبية توضح مساري القطبين A وB واتجاه الاستقطاب إن عُرف ومناطق التوصيل والفجوات المطلوب مراجعتها.
- سبب تقييد موقع التوصيل، بما يشمل التثبيت واللصق والوصول داخل الهيكل ومسار الأسلاك.
- المادة المعروفة أو أولويات الأداء وشروط القيادة أو الإشارة ودورة التشغيل ودرجة الحرارة ووسط التشغيل.
- هل المطلوب سيراميك مجرد أم مراجعة توصيل أو تجميع، مع كمية العينات وكمية الشراء المتوقعة.
- أهداف التحقق وسجلات الفحص المطلوبة والمتطلبات الثابتة والأسئلة المفتوحة.
هل تحتاج إلى تخطيط أقطاب PZT مخصص؟ أرسل إلى YJ Piezo الرسم ونمط الأقطاب ومواقع التوصيل وشروط التشغيل المعروفة وكمية العينات. وضّح الأسئلة المفتوحة حتى نراجع معك قابلية التصنيع وخطة العينات.
اطلب مراجعة مكوّن كهرضغطي مخصص.
لتنظيم الاستفسار الكامل، استخدم نموذج طلب عرض سيراميك PZT. ولخيارات المادة والشكل والدمج، راجع دليل مكونات PZT المخصصة.
المصادر التقنية ونطاقها
تدعم مراجع الشركات المصنّعة اعتبارات عامة للتصميم والوصل. لا تثبت تفاوتات YJ Piezo أو الحد الأدنى للطلب أو المهل أو الشهادات أو نتائج قطعتك. تُؤكد قابلية التصنيع ونطاق التوريد بعد المراجعة.
