PZT-4 مقابل PZT-5A في تصميم المحول بالموجات فوق الصوتية: قدرة الإرسال مقابل حساسية الاستقبال

PZT-4 مقابل PZT-5A في تصميم المحول بالموجات فوق الصوتية: قدرة الإرسال مقابل حساسية الاستقبال

أكثر خطأ شائع في اختيار المواد داخل التصميمات فوق الصوتية ليس اختيار عائلة خزفية خاطئة بالكامل، بل اختيار الخزف للسبب الخطأ. كثير من الفرق تبالغ في وزن لأنه رقم سهل القراءة وسهل المقارنة وسهل وضعه داخل جدول. لكن مكدس لانجفان المثبت بالشد، ومسبار NDT بنمط النبضة والرجع، وعنصر التصوير الطبي، والهيدروفون لا تعاقب على الإخفاق بالطريقة نفسها. فإحدى البنى تنهار بسبب الحرارة وانزياح الرنين، وأخرى بسبب ضيق الحزمة وطول الرنين اللاحق، وثالثة بسبب ضعف حساسية الاستقبال. في الممارسة العملية يحدث الاختيار الخاطئ عندما يُحسَّن التصميم على أساس الاستجابة الحرة للمادة بدلًا من خسائر النظام، وعرض الحزمة، ونسبة التشغيل.

ولهذا فإن قرار PZT-4 مقابل PZT-5A ليس مجرد مقارنة عامة بين مادة hard وأخرى soft، بل هو قرار مرتبط ببنية المحول نفسه. إذا كان المكدس مطالبًا بإخراج قدرة صوتية حقيقية تحت إثارة متكررة أو تشغيل طويل، فإن انخفاض الفقد وثبات الرنين يكونان أهم غالبًا من ارتفاع معامل حرّ في ورقة البيانات. أما إذا كان العنصر مصممًا لالتقاط صدى ضعيف، أو لفصل نبضات قصيرة، أو للعمل عبر حزمة أعرض، فحينها تصبح الاستجابة الأنعم لـ PZT-5A ذات قيمة أعلى. لذلك فالسؤال الصحيح ليس "أي خزف أفضل؟" بل "أي خزف يفشل بشكل أقل قسوة في الدور التشغيلي الفعلي؟"

التصنيف العام للدرجات soft وhard مغطى بالفعل في النظرة العامة لمواد PZT soft وhard. أما هذه المقالة فتدخل مستوى أعمق قليلًا، وتركز على القرار المعماري الأضيق بين PZT-4 وPZT-5A داخل المحولات فوق الصوتية. ويمكن الرجوع إلى مرجع d33 وk وQm، وإلى مرجع المواد، وإلى مقالة توريد PZT-4، وإلى مقالة استقرار مادة PZT-5، وإلى فهرس مكونات السيراميك الكهرضغطي بوصفها مراجع مساندة.

Problem Context

يصل كثير من فرق التصميم إلى قائمة أولية خاطئة لأنها تتعامل مع اختيار مادة PZT بوصفه مسألة تعظيم رقم واحد. هذا يحدث بكثرة في العروض الأولية أو النماذج الأولى، حين يريد الجميع جوابًا سريعًا قبل أن تتضح البنية بالكامل. فيرى المهندس أن PZT-5A غالبًا ما يقدم استجابة كهروميكانيكية أقوى عند مستويات قيادة منخفضة، فيفترض أنه سيحسن أي محول فوق صوتي. أو يرى أن PZT-4 معروف بقدرة أعلى على تحمل الإرسال، فيفترض أنه الخيار الأكثر أمانًا في كل تصميم جاد. كلا الاختصارين ينهار للسبب نفسه: اختزال سلوك النظام الكامل في خاصية منفردة.

يتضح ذلك إذا وضعنا أربع بنى أمامنا. فمكدس لانجفان المثبت بالشد يُقاس بقدرته على تمرير الطاقة، ونظافة الرنين، والثبات تحت الإجهاد المسبق، والانجراف الحراري أثناء الإثارة المتكررة. أما مسبار NDT بنمط النبضة والرجع فيُقاس بطول النبضة، وحساسية الاستقبال، وفصل الأصداء. وعنصر التصوير الطبي يُقاس بعرض الحزمة، وسلوك التخميد، وملاءمة التكامل داخل المصفوفة. والهيدروفون يُقاس بحساسية الإشارة الضعيفة، ومستوى الضجيج، والثبات في ظروف الاستقبال الصغيرة. هذه ليست أشكالًا مختلفة من المهمة نفسها، بل مهام مختلفة بالكامل.

ويظهر الفرق سريعًا في الاختبار. فقد تبدو المادة الأنعم جذابة في المسح الأول على الطاولة لأنها تستجيب بسهولة، لكنها تحت واجب الإرسال قد تتراكم فيها الخسائر والحرارة وانزياح الرنين. وعلى العكس، قد تبدو المادة الأشد مناسبة جدًا داخل مكدس القدرة، ثم تخفق داخل تصميم نبضي يعتمد على الاستقبال لأن عرض الحزمة أضيق من اللازم والرنين اللاحق أطول من المقبول. لذلك فالسؤال الحقيقي ليس "PZT-4 أم PZT-5A؟" على إطلاقه، بل ما إذا كان المحول مصممًا أساسًا لدفع الصوت أم لفصل المعلومات الصوتية واستقبالها.

لماذا يضللنا عندما يُستخدم وحده

من الطبيعي أن يغري المهندسين، لأنه يوحي باستجابة إجهاد أعلى تحت المجال الكهربائي ويبدو كأنه اختصار للأداء. لكن هذا الرقم يخفي المعايير التي تهيمن فعليًا بعد تثبيت العنصر، وتحميله، وربطه بطبقات التخميد والمطابقة، وتشغيله قرب الرنين. ففي المحولات فوق الصوتية تكون المعايير الأكثر حسماً عادة هي الجودة الميكانيكية، والفقد العازل، وعرض الحزمة، والرنين اللاحق، والارتفاع الحراري، وطريقة تفاعل العنصر مع بقية المكدس.

ولهذا يجب أن تأتي البنية أولًا. إذا كانت البنية مهيمنة بالإرسال، فيجب أن تبقى المادة مستقرة تحت إجهاد المجال والتخزين المتكرر للطاقة. وإذا كانت البنية مهيمنة بالاستقبال، فيجب أن تدعم عرض الحزمة وفصل النبضة. وعندما نرسم هذا الحد بوضوح، تتوقف PZT-4 وPZT-5A عن الظهور كدرجتين متجاورتين في كتالوج، وتبدآن في الظهور كحلين مختلفين لقيود مختلفة.

Engineering Constraints

1) كيمياء العيوب وحركة جدران المجالات تصنع فرق soft وhard

على مستوى المادة، يرتبط الفرق بين soft وhard بمدى سهولة حركة المجالات الحديدية الكهربائية عندما تتعرض الخزفة لمجال كهربائي وإجهاد ميكانيكي. ويمكن تمثيل الاستجابة الكهروميكانيكية بصورة مبسطة عبر العلاقتين التاليتين.

المعنى العملي: الانفعال لا ينتج من المجال الكهربائي وحده، بل يتشكل من المطاوعة المرنة والإجهاد المطبق والاقتران الكهرضغطي. ولهذا لا يمكن الحكم على مادة بمعزل عن حالة الإجهاد الفعلية داخل المكدس.

المعنى العملي: الإزاحة الكهربائية تتأثر بكل من التحميل الميكانيكي والسلوك العازل. وقد تبدو مادة جذابة في الاستجابة الدائرية المفتوحة، لكنها تصبح قرارًا خاطئًا عندما تدخل أحمال القيادة الحقيقية والربط الميكانيكي إلى الصورة.

يتصرف PZT-4 كمادة أكثر صلابة لأن كيمياء العيوب تقيّد حركة جدران المجالات بصورة أكبر. أما PZT-5A فيبدو أنعم لأن بنية المجالات فيه أسهل حركة. وبلغة التصميم يعني ذلك أن PZT-5A يميل إلى تقديم استجابة أكثر مرونة وفائدة أعلى على جانب الاستقبال، بينما يهدر PZT-4 قدرًا أقل من الطاقة عندما يُدفع قرب الرنين بصورة متكررة. ومن هنا يبدأ الانقسام بين منطق الإرسال ومنطق الاستقبال.

2) والرنين اللاحق وعرض الحزمة تغيّر نافذة التصميم

بمجرد تركيب العنصر داخل محول حقيقي، يصبح عرض الحزمة والزمن اللازم لانطفاء الرنين مهمين بقدر أهمية السعة نفسها. وبالنسبة لنظام رنيني، يمكن استخدام هذا التقدير العملي الضيق:

المعنى العملي: كلما ارتفع أصبح الرنين أكثر حدّة وأصبح عرض الحزمة القابل للاستخدام أضيق. وهذا مفيد في البنى التي تريد تخزين الطاقة الرنينية بكفاءة، لكنه أقل فائدة عندما تكون الحاجة الأساسية هي استجابة أوسع على جانب الاستقبال.

المعنى العملي: كلما كانت الحزمة المطلوبة أعرض، صار الاعتماد على مادة ذات Q مرتفع جدًا أقل جاذبية. وهذا أحد أوضح الأسباب التي تجعل PZT-5A أقرب لطبيعة التصوير، وNDT، والاستشعار الاستقبالي.

المعنى العملي: زمن الرنين اللاحق يزداد مع ارتفاع معامل الجودة. وقد يكون ذلك مقبولًا في بنية إرسال، لكنه يضر مباشرة بدقة النبضات القصيرة في NDT والتصوير الطبي. ولهذا قد يكون PZT-4 صحيحًا لمكدس مرسل وخاطئًا تمامًا لمسبار نبضي، حتى لو عملا حول التردد نفسه.

3) الفقد العازل والحلقة الحرارية الراجعة يحكمان واجب الإرسال

التصميمات فوق الصوتية المهيمنة بالإرسال تُحَد غالبًا بالحرارة قبل أن تُحَد بالقيم الاسمية على ورقة البيانات. ويُظهر تقدير بسيط لفقد العازل السبب:

المعنى العملي: قدرة الفقد ترتفع مع التردد، والسعة، وجهد RMS، ومعامل الفقد العازل. قد تبدو مادة ما جذابة عند مستوى مخبري منخفض، لكنها تصبح غير مستقرة عندما تُدفع البنية نفسها إلى نسبة تشغيل أعلى أو مجال أعلى.

المعنى العملي: حين ترتفع قدرة الفقد، يرتفع معها فرق الحرارة وفق المقاومة الحرارية للمكدس. والمادة الأنعم ذات الفقد الأعلى قد تدفع حلقة مغلقة من التسخين وانزياح الرنين ومزيد من الفقد. وهذه الحلقة بالضبط تفسر لماذا يمكن أن ينجح PZT-5A على الطاولة ويفشل في واجب إرسال حقيقي.

وهنا غالبًا ما يكسب PZT-4 مكانه. ففي أنظمة الإرسال الرنيني متوسطة القدرة، يمنح انخفاض الفقد وتحمل الإثارة المتكررة هامش أمان أوضح من PZT-5A. والمشكلة ليست أن PZT-5A عاجز عن الإرسال أصلًا، بل أن البنية قد تطلب منه الإرسال في نطاق تصبح فيه الحرارة وانجراف الرنين هما الخطر التصميمي المسيطر.

4) البنى الاستقبالية تهتم بالتخميد ودقة النبضة أكثر من هامش القيادة

في أنظمة النبضة والرجع ينقلب ترتيب الأولويات. فمسبار NDT أو عنصر التصوير الطبي يُحكم عليه بمدى سرعة توقف النبضة المرسلة ومدى وفاء الصدى المرتد بالمعلومة. وغالبًا ما يكون الأداء واسع الحزمة أهم من أعلى كفاءة ممكنة عند قمة الرنين. في هذا السياق تصبح الاستجابة الأنعم لـ PZT-5A ميزة حقيقية لا نقطة ضعف.

ولهذا السبب تفضّل البنى الاستقبالية غالبًا مادة أقل Q وأكثر مرونة. فهي لا تحاول الاحتفاظ برنين واحد حاد بأقصى كفاءة، بل تحاول استعادة معلومات عبر نافذة ترددية أوسع مع رنين لاحق مقبول. ومن ثم فعدم ملاءمة PZT-4 لبعض تطبيقات التصوير أو NDT لا يعود إلى كونه منخفض الحساسية فقط، بل إلى أن نقاط قوته الإرسالية ليست هي معايير النجاح الأساسية هناك.

5) بنية المحول تغيّر القرار أكثر من اسم درجة المادة

مكدس لانجفان المسبق الإجهاد، والمرسل القرصي الملصوق، وعنصر المسبار المدعوم بخلفية، والهيدروفون، كلها تضع متطلبات مختلفة على الخزف. ففي بنية لانجفان يكون الإجهاد المسبق، ونظافة الرنين، وتمرير الطاقة عناصر حاسمة جدًا. وغالبًا ما يكون PZT-4 أكثر راحة من PZT-5A هناك لأنه يتحمل القيادة المتكررة والرنين الأكثر حدّة. وهذا هو المنطق نفسه الذي يقود نحو فئة اللحام فوق الصوتي عالية القدرة عندما يبدأ التطبيق في الاقتراب من العتاد الإرسالي الصناعي.

في المقابل، تقوم عناصر المصفوفات والمجسات النبضية على الخلفية والتطابق وحساسية الاستقبال وتشكيل الحزمة. وهناك تحتاج المادة إلى التعاون مع استراتيجية التخميد بدلًا من مقاومتها. ولهذا يظهر PZT-5A بصورة أكثر طبيعية في التصوير وNDT والاستشعار الضعيف. فالمادة التي تبدو أكثر خسارة داخل مكدس إرسال قد تكون هي الاختيار الصحيح تمامًا داخل بنية استقبال مُخمّدة.

6) التصغير والسعة وحمل الواجهة الإلكترونية تميل لصالح المواد الاستقبالية الأنعم

كلما صغر العنصر فوق الصوتي صار الحمل على الواجهة الإلكترونية أكثر قسوة. فالبنى الصغيرة تعاني سريعًا إذا انخفضت السعة أو صار حمل الكابل كبيرًا أو لم تستطع الواجهة استعادة الصدى الضعيف. ولهذا يبقى PZT-5A جذابًا في البنى المصغرة والمصفوفات الاستقبالية؛ لأن سلوكه الأنعم وفائدته على جانب الاستقبال يتوافقان أكثر مع واقع التقاط الإشارات الصغيرة.

وهذا مهم خصوصًا في التصوير الطبي وNDT المصغر، حيث لا يعيش العنصر كقطعة خزفية حرة، بل داخل نظام كهربائي وصوتي شديد القيود. لذلك يجب أن يأخذ اختيار المادة سلسلة الاستقبال كلها بعين الاعتبار، لا بيانات العينة الخزفية وحدها.

7) الثبات الحراري وهامش إزالة الاستقطاب والشيخوخة يجب أن تُغلق داخل المكدس النهائي

لا ينبغي اعتماد PZT-4 أو PZT-5A على أساس قياسات أولية عند درجة حرارة الغرفة فقط. يجب التحقق من الانجراف الحراري، وهامش المجال، والثبات طويل المدى، وقابلية التكرار بين العينات في المكدس النهائي. فمثلاً قد يميل مشروع سونار مختلط الإرسال والاستقبال نحو PZT-4، لكن فقط إذا كان نمط التشغيل ومسار التبريد يدعمان ذلك. وقد تميل مصفوفة استقبال نحو PZT-5A، لكن فقط إذا بقي عرض الحزمة والتحميل الإلكتروني ضمن الهدف بعد الدمج.

النتيجة العملية بسيطة: تثبيت المادة النهائي يجب أن يحدث في مراجعة تصميم مرتبطة بنسبة التشغيل، والجهد، والخلفية، والتطابق، والهندسة، والسلوك الحراري، لا في ترتيب تجريدي لخصائص الكتالوج.

Selection Matrix

أول سؤال مفيد في الاختيار ليس "أي درجة خزفية أقوى؟" بل "أي بنية نبنيها أصلًا؟" والجدول التالي هو مرشح أولي مبني على نوع البنية.

متى تتوقف المقارنة عن كونها بين PZT-4 وPZT-5A

توجد حدود يجب قولها بوضوح. فـ PZT-4 وPZT-5A لا يغطيان كل قرارات القدرة فوق الصوتية. عندما ترتفع نسبة التشغيل وإجهاد المجال والتحميل الحراري بما يكفي، تصبح المقارنة الحقيقية خارج هذا الثنائي وتنتقل إلى فئة أعلى قدرة.

Application Mapping

السونار المختلط إرسالًا واستقبالًا

تبدو أنظمة السونار المختلطة متوازنة على الورق، لكنها في التطبيق تميل غالبًا إلى منطق الإرسال. فمستوى المصدر، وثبات الرنين، وقدرة البنية على تحمل إجهاد القيادة عادة ما تكون أثقل وزنًا من كسب بسيط على جانب الاستقبال. ولهذا يكون PZT-4 في كثير من الأحيان خط الأساس الأفضل، خاصة عندما تقترب البنية من فئة التطبيقات المائية الإرسالية أكثر من اقترابها من عنصر استشعار سلبي. والفشل المعتاد عند اختيار المادة الخطأ هو أن PZT-5A يبدو جيدًا في القياس الأول، ثم يسخن وينجرف ويخسر قابلية التكرار تحت واجب الإرسال الفعلي.

NDT بنمط النبضة والرجع

في مجسات NDT غالبًا ما تكون نظافة النبضة أهم من القوة الرنينية الخام. لذلك يصبح PZT-5A خط أساس أكثر منطقية، لأن القيد المسيطر هو دقة النبضة والاستقبال، لا الإخراج المستمر. وعندما تُختار المادة الخطأ، يكون الإخفاق المعتاد أن تعطي المادة الأشد استجابة أضيق ورنينًا لاحقًا أطول وفصلًا أضعف للأصداء المتقاربة.

التصوير الطبي

يدفع التصوير الطبي أكثر نحو سلوك الاستقبال واسع الحزمة. فالبنية هنا تتشكل من التخـميد، والخلفية، وطبقات المطابقة، وخطوة العنصر، والسعة، وحمل الدارات الأمامية. ولهذا يتوافق PZT-5A عادةً مع هذا العالم أفضل من PZT-4. والفشل المعتاد عند اختيار المادة الخطأ ليس احتراقًا فوريًا، بل محولًا ضيق الحزمة أكثر من اللازم وغير قادر على إعطاء شكل النبضة ودقة الاستقبال المطلوبة.

الهيدروفونات والاستشعار السلبي

إذا كان المحول يُطلب منه في الأساس أن يستمع، يصبح المنطق أوضح. فالهياكل الاستقبالية السلبية والهيدروفونات تقدّر حساسية الإشارة الضعيفة أكثر من متانة الإرسال. ولهذا يكون PZT-5A عادة خط الأساس الطبيعي. والفشل المعتاد في الاختيار الخاطئ هو أن سلسلة القياس تصبح فقيرة بالإشارة المفيدة لأن المادة اختيرت بمعايير الإرسال لا بمعايير الاستقبال.

مرسلات صوتية صناعية متوسطة القدرة

في المرسلات الصناعية متوسطة القدرة يكون PZT-4 في العادة أول اختيار عقلاني، لأن التصميم دخل بالفعل في منطقة تحكمها الخسائر والهامش الحراري وثبات الرنين أكثر من الحساسية الواسعة. وهذا يشمل كثيرًا من المشاريع القريبة من فئة المرسلات الصوتية الصناعية. والفشل المعتاد عند اختيار المادة الخاطئة هو أن النظام يبدو جيدًا أثناء الإثارة القصيرة، ثم ينجرف ويسخن عندما تطبق عليه نسبة التشغيل الحقيقية.

أنظمة القدرة العالية ذات الموجة المستمرة

عند الطرف العالي القدرة والمستمر، تتوقف المسألة غالبًا عن كونها مقارنة بين PZT-4 وPZT-5A أصلًا. فعادة ما يكون PZT-5A خط أساس غير صحيح، وقد يكون PZT-4 مجرد إجابة انتقالية. المراجعة الصحيحة يجب أن تسأل: هل دخل النظام أصلًا منطقة PZT-8؟ والفشل المعتاد هنا ليس دقيقًا أو تدريجيًا؛ بل يظهر في صورة تسخين ذاتي مفرط، ورنين غير مستقر، وتدهور مبكر تحت إجهاد مستمر.

RFQ Checklist

ينبغي أن يبدو RFQ الخاص بالمادة وكأنه موجز بنية، لا طلب كتالوج. فالسؤال عن "سعر PZT-4 أو PZT-5A" قبل تعريف الدور التشغيلي يدفع المورد إلى التخمين، وهذا التخمين نفسه يصبح خطرًا تصميميًا.

• التردد: التردد التشغيلي والتردد الرنيني المستهدف، لا اسم العائلة فقط.
• نسبة التشغيل: نبضي، متقطع، نبضة-رجع، أو موجة مستمرة.
• جهد القيادة: نطاق الجهد المعتاد وحالة الإثارة القصوى.
• درجة الحرارة التشغيلية: نطاق الجو، والتسخين الذاتي، والتعرض الحراري.
• دور الإرسال / الاستقبال: مرسل غالب، أو مستقبل غالب، أو بنية مختلطة.
• الهندسة: قرص، حلقة، مكدس، عنصر مصفوفة، أو شكل آخر مطلوب.
• الخلفية / طبقة المطابقة: وجود التخميد أو المطابقة أو البنية المشدودة مسبقًا.
• كمية العينة: عدد القطع المطلوبة لفحص قائمة المواد.
• الحجم السنوي: نطاق الإنتاج المتوقع بعد التحقق.

التطبيق:
التردد التشغيلي:
دور الإرسال / الاستقبال:
نسبة التشغيل:
جهد القيادة:
نطاق درجة الحرارة التشغيلية:
الشكل الخزفي المطلوب:
ملخص الخلفية / طبقة المطابقة:
كمية العينات المطلوبة:
الحجم السنوي المتوقع:
الطلب: يرجى التوصية بما إذا كان PZT-4 أو PZT-5A أو مادة أعلى قدرة هو نقطة البداية الصحيحة لهذه البنية، مع توضيح الخطر الرئيسي إذا تم اختيار الفئة الخاطئة.

أفضل سؤال متابعة ليس "أي مادة أرخص؟" بل "أي فئة مواد تناسب هذه البنية، وما الدليل الذي يغلق القرار؟" ويمكن أن تساعد المراجع العامة للمواد، ومراجعة قدرات المورد، والمقالات الخاصة بكل درجة، في هذا الفرز. وعندما تكون متغيرات التصميم قد توضحت بالفعل، يمكن إرسال الملخص النهائي إلى جهة الاتصال الهندسية مع موجز البنية.

FAQ

هل PZT-4 أفضل من PZT-5A للمحولات فوق الصوتية؟

لا. يكون PZT-4 أفضل عادة عندما تكون البنية مهيمنة بالإرسال وتحتاج إلى الثبات تحت قيادة رنينية فعالة. ويكون PZT-5A أفضل عادة عندما تكون البنية مهيمنة بالاستقبال وتحتاج إلى حزمة أوسع أو رنين لاحق أقصر أو استجابة أقوى للإشارة الضعيفة. الإجابة الصحيحة تتبع البنية، لا ترتيب الكتالوج.

لماذا قد يفشل PZT-5A في واجب إرسال عالي القدرة؟

لأن الفقد العازل والميكانيكي الأعلى يمكن أن يولد حرارة أسرع من قدرة المكدس على تبديدها. وما إن ترتفع الخسائر حتى ترتفع الحرارة، ومعها يتحرك الرنين وتتغير المادة، فتغذي الحلقة نفسها. هذا السلوك يمكن احتماله داخل عنصر استشعار، لكنه يصبح خطيرًا داخل بنية إرسال رنينية ثقيلة.

لماذا لا يكون PZT-4 مثاليًا لعرض الحزمة في التصوير الطبي؟

لأن عناصر التصوير تحتاج عادة إلى سلوك نبضي واسع الحزمة واستقبال دقيق. والسلوك الأعلى Q والأكثر ميلاً للإرسال يضيّق الاستجابة ويطيل الرنين اللاحق. لذلك يكون PZT-4 غالبًا أكثر تمركزًا حول الرنين مما تحتمله هذه البنية، حتى لو بدا متينًا ميكانيكيًا.

متى ينبغي الانتقال من PZT-4 إلى PZT-8؟

عندما يصبح المحول بالفعل نظامًا رنينيًا عالي القدرة ذي موجة مستمرة أو مجال مرتفع جدًا. في تلك النقطة لا تبقى المشكلة المركزية مقارنة بين PZT-4 وPZT-5A، بل تتحول إلى سؤال عما إذا كان نمط التشغيل كله قد دخل فئة أعلى قدرة. وغالبًا ما تُحرَّك هذه الخطوة بواسطة الهامش الحراري والاستقرار الطويل، لا عبر تعديل صغير في الحاجة إلى الاستقبال.

كيف يغيّر والفقد العازل قرار المادة؟

لأنهما يحددان كيف يتصرف المحول تحت القيادة الحقيقية. فارتفاع يعني غالبًا رنينًا أشد حدة وملاءمة أعلى للإرسال الرنيني. وارتفاع الفقد العازل يعني حرارة أكبر تحت الشروط الكهربائية نفسها. ومعًا يحددان هل سيفشل التصميم بسبب الحرارة وانزياح الرنين أم بسبب حزمة استقبال غير كافية.

ما الذي يجب التحقق منه قبل تثبيت المادة لإنتاج OEM؟

يجب التحقق من المكدس الكامل، لا العينة الخزفية وحدها. وهذا يشمل سلوك الرنين، والارتفاع الحراري، واستقرار نسبة التشغيل، والاستجابة الاستقبالية، وتفاعل الخلفية وطبقة المطابقة، وتسامح الهندسة، وقابلية التكرار عبر العينات. وفي مشاريع الإرسال يجب أيضًا التأكد من أن العنصر لا ينجرف إلى تسخين غير مستقر تحت زمن تشغيل واقعي. وفي مشاريع الاستقبال يجب التأكد من أن الرنين اللاحق ودقة الصدى يظلان داخل الهدف.

هل ينبغي لفريق المشتريات طلب السعر قبل تثبيت دور المحول؟

ليس إذا كان الهدف مقارنة ذات معنى. يصبح السعر قابلًا للمقارنة فقط بعد تعريف ما إذا كان المحول مرسلًا غالبًا أو مستقبلًا غالبًا أو مختلطًا، وما إذا كان نمط التشغيل ما يزال داخل مساحة القرار بين PZT-4 وPZT-5A أصلًا. وإلا فقد يرسل الموردون عروضًا مبنية على افتراضات مادية مختلفة لوصف مختصر واحد.

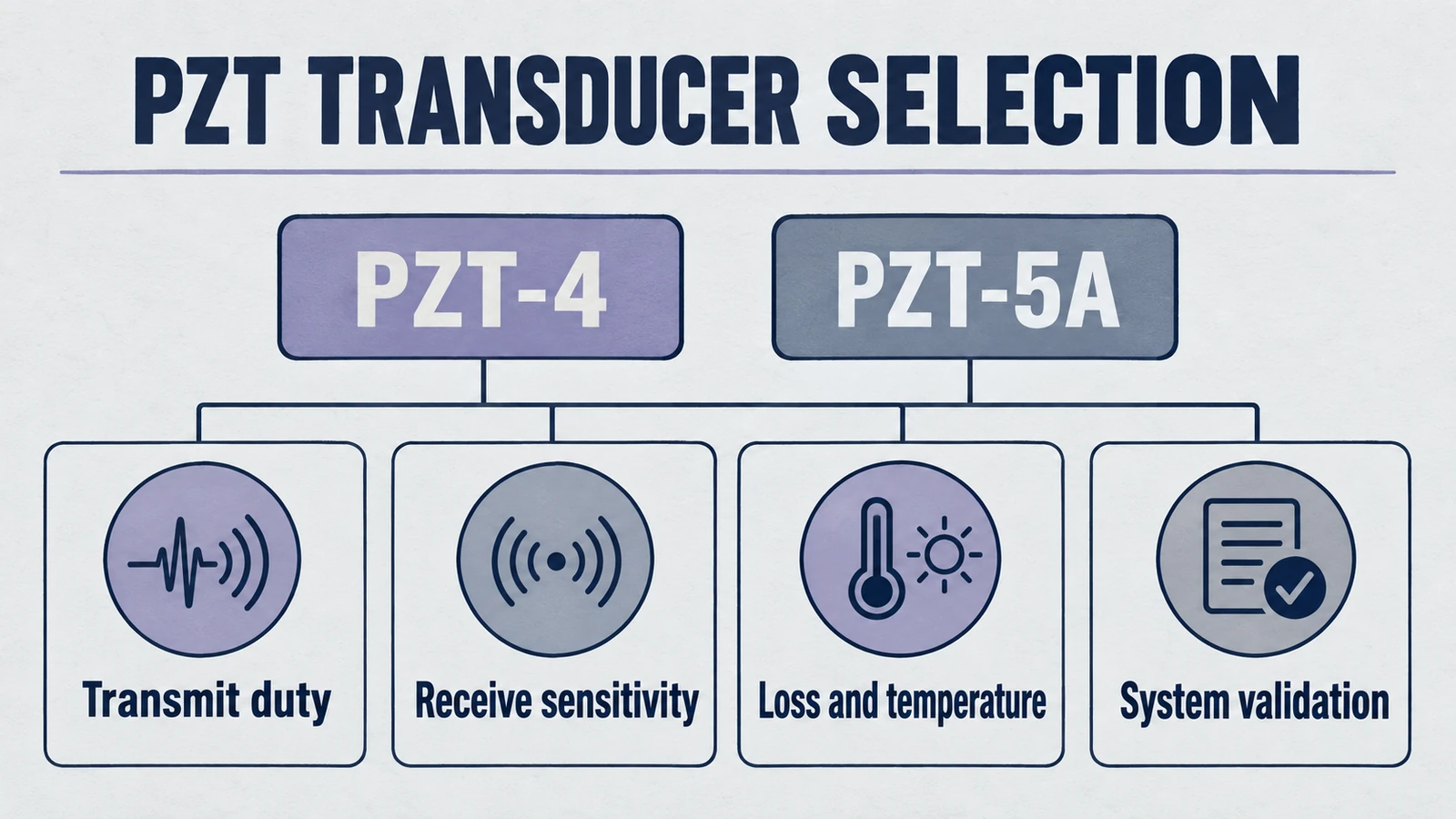

الخلاصة العملية واضحة. استخدم PZT-4 عندما تميل بنية المحول إلى واجب إرسال رنيني وخسائر أقل وثبات حراري تحت الإثارة المتكررة. واستخدم PZT-5A عندما تميل البنية إلى استقبال واسع الحزمة وفصل النبضة والحساسية في تطبيقات الاستشعار. وإذا تجاوز التصميم هذا الحد في كثافة القدرة أو نسبة التشغيل، فتوقف عن فرض مقارنة ثنائية وأعد فتح القائمة على مستوى البنية نفسها.
