الموجات فوق الصوتية عالية الطاقة: ما أهمية ارتفاع Qₘ وانخفاض الخسارة في تصميم PZT-8

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
1,743 كلمة
9 دقيقة قراءة
PZT-8الموجات فوق الصوتية عالية الطاقةتصميم السيراميكالمواد الكهرضغطية

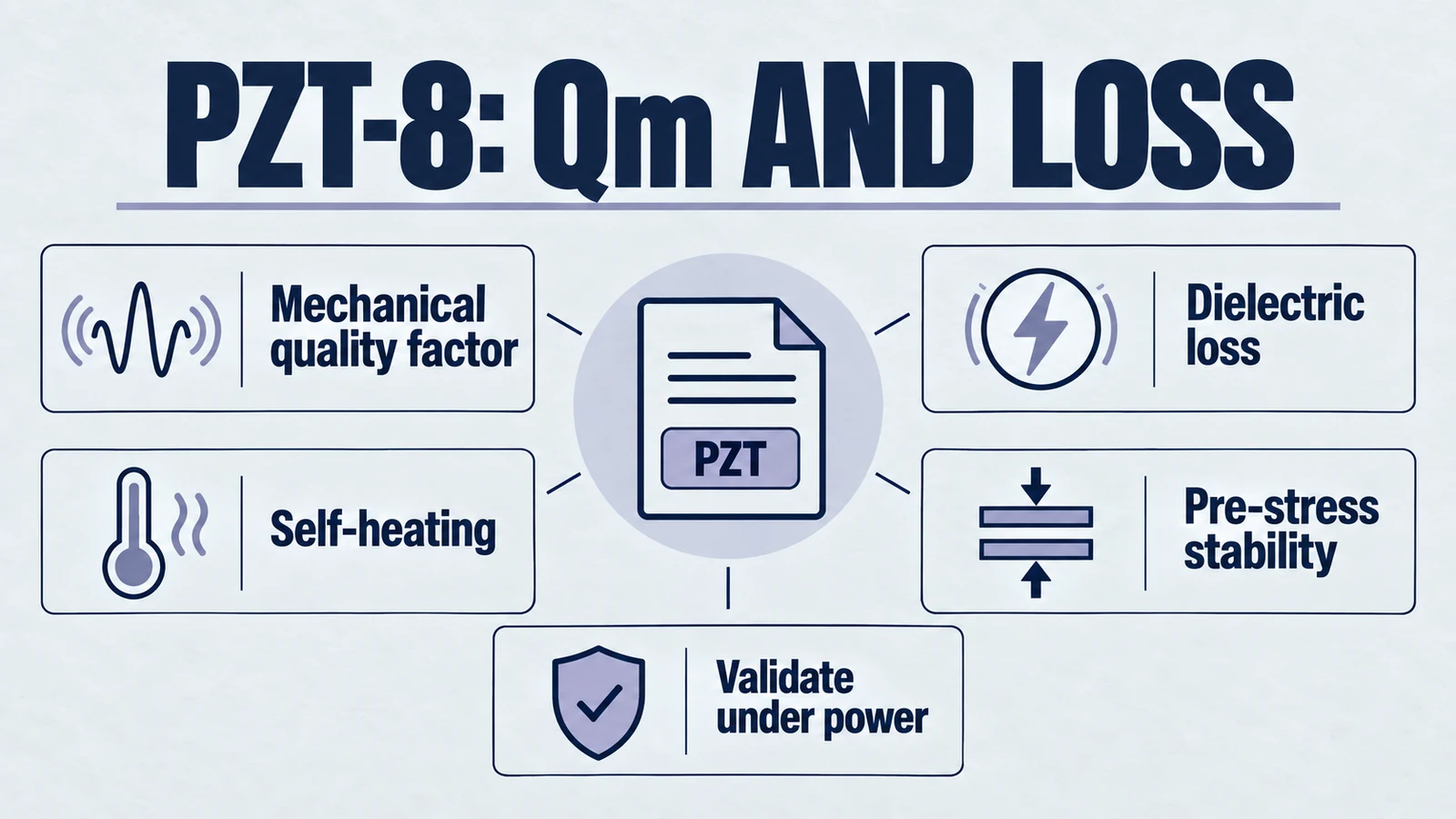

رسم بياني: pzt-8: الجودة والخسارة. عامل الجودة الميكانيكية. خسارة عازلة. التدفئة الذاتية. الاستقرار قبل الإجهاد. التحقق من صحة تحت السلطة.

عامل الجودة الميكانيكية · فقدان العزل الكهربائي · التسخين الذاتي · استقرار ما قبل الإجهاد · التحقق من صحة تحت السلطة

الموجات فوق الصوتية عالية الطاقة: ما أهمية ارتفاع Qₘ وانخفاض الخسارة في تصميم PZT-8

الملخص التنفيذي

يعتمد المشهد الهندسي للموجات فوق الصوتية عالية الطاقة والتشغيل الدقيق على تحويل الطاقة الكهربائية إلى اهتزاز ميكانيكي بكفاءة عالية وتراكم حرارة متحكم فيه. في هذه البيئة المتطلبة، يتم اختيار سيراميك تيتانات الزركون الرصاص (PZT) - على وجه التحديد التركيبة المشبعة بالمستقبل المعروفة باسم PZT-8 أو Navy Type III - بشكل شائع لتطبيقات الرنين. يساعد هذا الدليل الفني المهندسين والباحثين والمتخصصين في المشتريات على فهم آليات المواد ومقاييس الأداء والمزايا الخاصة بالتطبيقات لسيراميك PZT-8 المصنعة بواسطة YJ Piezo.

يتميز PZT-8 بخصائصه الكهروضوئية "الصلبة"، وتحديدًا عامل الجودة الميكانيكية العالي (Qₘ)، والثبات تحت التحميل الميكانيكي المسبق العالي، وفقدان العزل الكهربائي المنخفض (tan δ). هذه الخصائص تجعلها مناسبة للتطبيقات التي تتطلب تشغيلًا مستمرًا عالي الطاقة، مثل اللحام بالموجات فوق الصوتية، والتنظيف الصناعي، وبرامج محولات الطاقة للأجهزة الجراحية المعتمدة. على عكس السيراميك الانضغاطي "الناعم" (على سبيل المثال، PZT-5A/H)، الذي يتفوق في الاستشعار بسبب حساسيته العالية ولكن يمكن أن يكون أكثر حساسية للانجراف الحراري، تم تصميم PZT-8 للتعامل مع الضغوط الحرارية والميكانيكية لتوليد الطاقة النشطة.

يستكشف هذا التحليل الأصول البلورية لـ "صلابة" PZT-8، ويقدم مقارنة دقيقة مع بدائل الصناعة مثل PZT-4، ويوضح تفاصيل الاعتبارات التشغيلية لتصميم محولات الطاقة التي تستفيد من تركيبات PZT المتقدمة من YJ Piezo.


1. أساسيات السيراميك الكهروضغطي

لتقدير خصائص أداء PZT-8 بشكل كامل، من الضروري إنشاء فهم عميق لعلم المواد الأساسي للسيراميك الكهروضوئي. تيتانات زركونات الرصاص هو محلول صلب يتبلور في بنية البيروفسكايت (ABO₃). تنشأ الخصائص الكهرضغطية الرائعة لـ PZT من حدود الطور الشكلي (MPB)، حيث يتم تعظيم قابلية استقطاب الشبكة، مما يسمح بتعزيز الاقتران الكهروميكانيكي.

1.1 سيراميك بيزوسيراميك "الصلب" مقابل "الناعم": آلية المنشطات

تصنيف PZT إلى فئات "صلبة" (على سبيل المثال، PZT-4، PZT-8) و"ناعمة" (على سبيل المثال، PZT-5A، PZT-5H) هو وصف لتنقلية المجال الكهروضوئي، المصممة كيميائيًا من خلال المنشطات.

Soft PZT (المنشطات المانحة)

يتم تصنيع السيراميك الضغطي الناعم (Navy Type II, VI) عن طريق التطعيم بالأيونات "المانحة". تتميز هذه المواد بالسماحية العالية وثبات الشحنة الكهرضغطية العالية (d₃₃)، مما يجعلها مثالية لأجهزة الاستشعار والسماعات المائية. ومع ذلك، فإن الاحتكاك الداخلي العالي يؤدي إلى فقدان عازل كبير (tan δ) وتوليد الحرارة تحت محرك عالي، مما يجعلها غير مناسبة لتطبيقات الطاقة.

هارد PZT (تعاطي المنشطات المتقبلة)

PZT-8 هو النموذج الأصلي للسيراميك الضغطي "الصلب" (النوع البحري III). يتم إنشاؤه عن طريق التطعيم بالأيونات "المتقبلة" (مثل Fe³⁺). تخلق هذه المنشطات شواغر الأكسجين التي تشكل ثنائيات أقطاب معيبة، والتي تعمل بشكل فعال على "تثبيت" جدران المجال.

  • تأثير التثبيت: يقيد هذا التثبيت حركة جدار المجال، مما يقلل من الاحتكاك الداخلي المرتبط بتبديل الاستقطاب.
  • النتيجة: وهذا يؤدي إلى الخصائص المميزة لـ PZT-8: انخفاض التباطؤ، وفقدان العزل الكهربائي المنخفض للغاية، وعامل الجودة الميكانيكية العالي (Qₘ).

2. المواصفات الفنية لـ PZT-8 (النوع البحري III)

تم تصميم مواد PZT-8 من YJ Piezo كيميائيًا وهيكليًا لتلبية أو تجاوز المعايير الصارمة المحددة للسيراميك الخزفي من النوع Navy Type III.

2.1 عامل الجودة الميكانيكية (Qₘ): مقياس الكفاءة

عامل الجودة الميكانيكية (Qₘ) هو الرقم الأكثر أهمية للجدارة للموجات فوق الصوتية عالية الطاقة. إنه يمثل معكوس الخسارة الميكانيكية. أعلى Qₘ يشير إلى انخفاض تبديد الطاقة لكل دورة من الاهتزاز.

  • التأثير التشغيلي: عالية Qₘ يسمح للنظام بتحقيق عمليات إزاحة عالية السعة مع طاقة إدخال وتوليد حرارة أقل بكثير.
  • أداء YJ Piezo PZT-8: يعرض YJ Piezo's PZT-8 عادةً Qₘ بين 800 و1200. في المقابل، غالبًا ما تحتوي مواد PZT-5 الناعمة على قيم Qₘ أقل من 100، وتتراوح مواد PZT-4 القياسية من 500 إلى 600.

2.2 عامل فقدان العزل الكهربائي (tan δ): حارس البوابة الحرارية

يمثل فقدان العزل الكهربائي الطاقة الكهربائية المتبددة كحرارة. بالنسبة لتطبيقات الموجات المستمرة (مثل التنظيف بالموجات فوق الصوتية)، يعد تقليل هذه الخسارة أمرًا بالغ الأهمية لمنع الهروب الحراري.

  • أداء ميداني عالي: الخاصية الفريدة لـ PZT-8 هي ثباتها تحت القيادة العالية. بينما يرتفع ظل الخسارة لـ PZT-4 مع زيادة المجال الكهربائي، يحتفظ PZT-8 بعامل خسارة منخفض حتى في مجالات القيادة العالية.
  • المواصفات: يوضح YJ Piezo's PZT-8 عامل التبديد (tan δ) of ≤ 0.003 في الحقول المنخفضة.

2.3 الثوابت المرنة والتصلب

PZT-8 أقوى جسديًا من تركيبات PZT الناعمة.

  • سرعة الموجة وثابت التردد: استخدم cL لسرعة الموجة الطولية مع تحديد وضع الانتشار وحالة الحدود الكهربائية. يتم قياس ثابت التردد بتردد الرنين مضروبًا في الطول المتحكم. للحصول على قضيب نصف موجة أساسي مثالي fL≈cL/2؛ الوحدات المتساوية لا تجعل القيمتين قابلتين للتبادل. اطلب القيم المقاسة للدرجة الدقيقة.
  • تصلب: معامل المرونة العالية (Y₃₃ᴱ) يضمن نقل الطاقة بكفاءة إلى أحمال عالية المقاومة مثل المعادن أو السوائل.

الجدول 1: الخصائص النموذجية لـ YJ Piezo PZT-8 مقابل معايير الصناعة

الخاصية الرمز الوحدة YJ Piezo PZT-8 (نموذجي) PZT-4 (البحرية الأولى) PZT-5A (البحرية الثانية)
فئة المواد - - صعب (طاقة عالية) صعب (متوسط القوة) ناعم (مستشعر)
ميكانيكية. عامل الجودة Qₘ - 1000 - 1200 500 - 600 ~75
درجة حرارة كوري Tᶜ °C 300 - 330 328 365
Rel. ثابت العزل الكهربائي ε₃₃ᵀ/ε₀ - 1000 - 1300 1300 1700
ثابت شحنة بيزو d₃₃ pC/N 220 - 290 290 - 300 375 - 400
فقدان العزل الكهربائي tan δ % ≤ 0.5 0.4 2.0
سرعة الصوت cL (الوضع المحدد) m/s تأكيد الدرجة/الوضع تأكيد الدرجة/الوضع تأكيد الدرجة/الوضع

تم تجميع البيانات من المواصفات الفنية لـ YJ Piezo.

أدلة مصاحبة لاختيار المواد عالية الطاقة


3. التحليل المقارن: PZT-8 مقابل PZT-4

يعتبر كل من PZT-4 (Navy Type I) وPZT-8 (Navy Type III) من السيراميك "الصلب"، لكنهما يخدمان مجالات تشغيلية مختلفة.

فيديو: PZT-4 أم PZT-8: كيف تختار المادة لمحول الطاقة فوق الصوتي؟

يربط هذا الفيديو المقارن من YJ Piezo عامل الجودة الميكانيكية وفقد العزل وd33 بمستوى الإثارة ودورة التشغيل والحرارة والحمل الفعلي. اختيار PZT-8 ليس تحسيناً مضموناً لكل تطبيق؛ حدود ورقة البيانات تساعد على فرز المواد، لكن التجميع الكامل يحتاج إلى تحقق ضمن ظروف التشغيل المقصودة.

شاهد دليل الاختيار بين PZT-4 وPZT-8 على YouTube.

3.1 تمييز "القوة العالية".

  • PZT-4 (إخراج عالي): يوفر ثابت شحن كهرضغطية أعلى (d₃₃) ، إنتاج المزيد من الجهد لكل فولت. إنه مثالي للانفجارات عالية السعة أو السونار في المياه العميقة حيث تكون هناك حاجة إلى إشعاع عالي الطاقة ولكن دورات العمل المستمرة أقل شيوعًا.
  • PZT-8 (استقرار عالي): عروض أعلى بكثير Qₘ وانخفاض فقدان العزل الكهربائي. إنه متفوق على تطبيقات الموجة المستمرة (CW) لأنه يعمل بشكل أكثر برودة ويوفر استقرارًا أفضل للتردد.

3.2 دراسة حالة الاستقرار الحراري

تتعلق دراسة ربط الأسلاك PZT-4/PZT-8 المذكورة بتصميمات محددة لمحولات الطاقة وظروف التحميل المسبق. أثرت خسائر التجميع والواجهة بشكل كبير على الأداء؛ لا يثبت أن كل جهاز PZT-8 يعمل بشكل أكثر برودة أو أن كل جهاز PZT-4 يسخن بسرعة. قارن بين الخرج المحمل والفقد ودرجة الحرارة عند محرك الأقراص المقصود والتحميل المسبق.

3.3 استقرار ما قبل الإجهاد

تتطلب محولات الطاقة عالية الطاقة (مداخن لانجفين) إجهادًا مسبقًا عالي الضغط (30-50 ميجا باسكال) لمنع فشل الشد.

  • ميزة PZT-8: يعتبر PZT-8 "أصعب" من الناحية الهيكلية ويحافظ على خصائصه الكهرضغطية (مثل d₃₃ وعوامل الاقتران) بشكل أكثر فعالية في ظل التحميل المسبق العالي مقارنةً بـ PZT-4. عند التحميل المسبق العالي (على سبيل المثال، 40-90 ميجا باسكال)، غالبًا ما يتفوق PZT-8 على PZT-4 في الاستقرار.

4. إرشادات التصميم الهندسي لمحولات الطاقة PZT-8

4.1 كومة لانجفين المسدودة

يشتمل التكوين القياسي على وضع حلقات PZT-8 بين كتلة خلفية من الفولاذ وكتلة أمامية من التيتانيوم/الألومنيوم، يتم تثبيتها معًا بواسطة مسمار عالي الشد.

  • الإجهاد المسبق: بالنسبة إلى YJ Piezo PZT-8، يوصى بالتحميل المسبق بـ 35-45 ميجا باسكال. تسمح بنية المجال "المثبت" لـ PZT-8 بمقاومة هذه القوة دون إزالة، مما يتيح كثافات طاقة أعلى.

4.2 الإدارة الحرارية

في حين أن فقدان PZT-8 منخفض، إلا أن النقطة العقدية للمكدس لا تزال قادرة على توليد الحرارة.

  • درجة حرارة كوري: تبلغ درجة حرارة YJ Piezo PZT-8 Tᶜ حوالي 300 درجة مئوية. تقتصر درجة حرارة التشغيل المسموح بها عادةً على ~150 درجة مئوية (نصف Tᶜ) لمنع التقادم المتسارع.
  • الامتصاص الحراري: في التطبيقات المستمرة (مثل التنظيف الصناعي)، يجب أن تعمل الكتلة الأمامية على تبديد الحرارة بشكل فعال في الحمل السائل.

5. التطبيقات الرئيسية لسيراميك YJ Piezo PZT-8

5.1 اللحام بالموجات فوق الصوتية

يتطلب اللحام بالموجات فوق الصوتية أن يحافظ محول الطاقة على سعة التذبذب تحت الأحمال الثقيلة والمتغيرة. تضمن الصلابة العالية لـ PZT-8 وQₘ عدم "تبلل" النظام عندما يلامس البوق الجزء البلاستيكي أو المعدني، مما يضمن جودة لحام متسقة. لمزيد من المعلومات حول قدراتنا، تفضل بزيارة قسم محول طاقة اللحام.

5.2 التنظيف الدقيق بالموجات فوق الصوتية

تعمل خزانات التنظيف الصناعية لساعات في المرة الواحدة. PZT-8 هو المعيار لهذه الأنظمة (من 28 كيلو هرتز إلى الترددات الضخمة) لأن فقدان العزل الكهربائي المنخفض يمنع محولات الطاقة من ارتفاع درجة الحرارة أثناء التحولات الطويلة.

5.3 الموجات فوق الصوتية الطبية: استحلاب العدسة

أحد التطبيقات الأكثر أهمية هو استحلاب العدسة (جراحة إعتام عدسة العين).

  • السلامة: يجب أن تعمل القطعة اليدوية على استحلاب عدسة العين دون توليد حرارة زائدة يمكن أن تحرق القرنية.
  • المواد: يتم استخدام PZT-8 هنا حصريًا نظرًا لكفاءته العالية وتوليده المنخفض للحرارة، مما يضمن التحكم في مخاطر الجهاز النهائي أثناء الإجراء الدقيق.

5.4 التطبيقات الناشئة: تخزين الطاقة

استخدمت الأبحاث الحديثة PZT-8 كمادة مضافة في أنودات السيليكون والكربون لبطاريات الليثيوم أيون. يعمل التأثير الكهرضغطي لجزيئات PZT-8 على تخفيف الضغط الميكانيكي لتمدد السيليكون أثناء الشحن، مما يحسن بشكل كبير عمر دورة البطارية والاحتفاظ بالسعة.


6. التميز في التصنيع في شركة YJ Piezo

تستخدم تقنية YJ Piezo تقنيات تصنيع متقدمة لضمان اتساق الدفعة إلى الدفعة.


7. الاستنتاج

يمثل PZT-8 (النوع البحري III) قمة هندسة السيراميك الكهرضغطية "الصلبة". هيمنتها في الموجات فوق الصوتية عالية الطاقة هي نتيجة لهندسة بلورية محددة لتقليل الخسارة وزيادة الجودة الميكانيكية.

بالنسبة لعملاء YJ Piezo للتكنولوجيا، يقدم PZT-8 ما يلي:

  1. الكفاءة: انخفاض تكاليف الطاقة ومتطلبات مكبر الصوت.
  2. الموثوقية: عمر ممتد حتى في ظل الاستخدام الصناعي المستمر.
  3. الاستقرار: أداء ثابت في العمليات الطبية والصناعية الدقيقة.

للحصول على أوراق بيانات مفصلة، أو دعم التطبيق، أو لطلب عينات من YJ Piezo PZT-8، يرجى زيارة صفحة المواد أو الاتصال بفريقنا الهندسي مباشرة.


8. الملحق: المواصفات النموذجية لـ YJ Piezo PZT-8

المعلمة الرمز القيمة
Rel. ثابت العزل الكهربائي Kᵀ 1000 - 1300
فقدان العزل الكهربائي tan δ < 0.5%
معامل الاقتران (السمك) kₜ ~0.45 - 0.50
معامل الاقتران (الطولي) k₃₃ ~0.60 - 0.68
ثابت بيزو (الشحن) d₃₃ 220 - 290 pC/N
عامل Q الميكانيكي Qₘ 1000 - 1200
الكثافة ρ 7.6 g/cm³
درجة حرارة كوري Tᶜ 300 - 335 °C
