مكونات السيراميك / قياسية ومخصصة

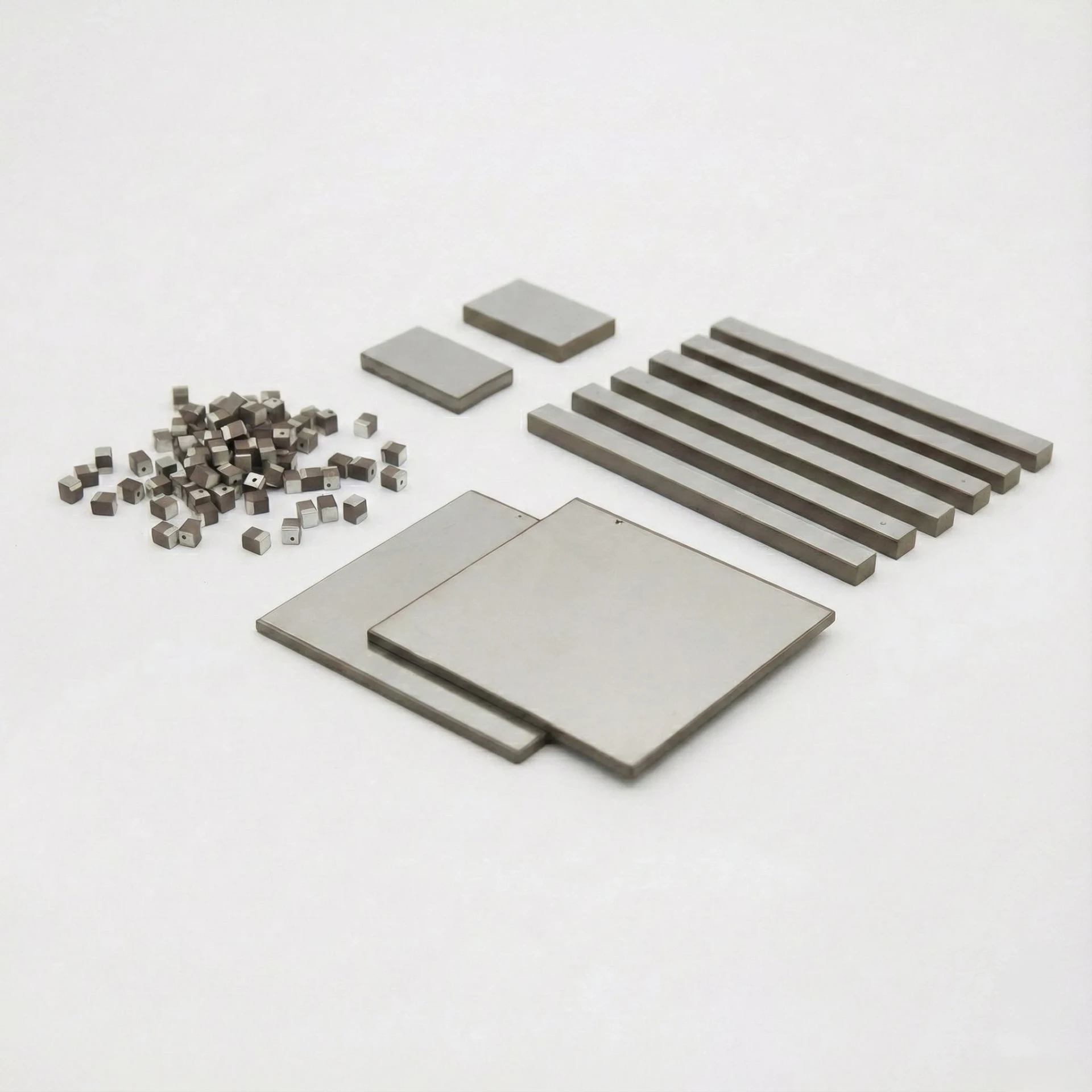

عناصر PZT مستطيلة تناسب تصميم المكوّن
استعرض صفائح وشرائح PZT المستطيلة أو اطلب الأبعاد المناسبة لتصميمك. أرسل الطول والعرض والسماكة والكمية، وأضف المادة والأقطاب ومتطلبات التجميع إن كانت معروفة. الرسم اختياري للأشكال البسيطة.
مقارنة مواصفات الكتالوج طلب عرض سعر لصفيحة أو شريحةلطلب عرض سعر مخصص: الطول · العرض · السماكة · الكمية
المعلمات القياسية للألواح والكتل المستطيلة PZT. يمكن تخصيص الأبعاد والترددات لتلبية متطلبات التطبيق المحددة.
| الأبعاد (mm) | تردد الرنين (kHz) | الاقتران الكهروميكانيكي (Keff/Kt) | السعة (nF) |
|---|---|---|---|
| 90 × 14 × 0.39 | 17 | 0.37 ±6% | 98 ±12.5% |
| 90 × 11 × 0.35 | 17 ±5% | 0.37 ±6% | 81 ±12.5% |
النماذج المدرجة أمثلة على التصنيع. نصنع أيضًا الأشكال السيراميكية الشائعة بالأبعاد التي تحتاجها. للأشكال البسيطة، أرسل الأبعاد والكمية؛ لا يلزم رسم لبدء الاستفسار.
استفسر عن أسعار الكميات للطلبات الكبيرة أو احتياجاتك السنوية. نرحب أيضًا بطلبات العينات والتصاميم المخصصة واستفسارات البحث والتطوير.
إذا احتاج التطبيق إلى شكل أو أقطاب أو استقطاب خاص، راجع مراجعة وتصنيع مكونات PZT المخصصة لتحديد الرسم ومدخلات التقييم وخطة العينات.
داخل إنتاج السيراميك
شاهد المراحل الرئيسية للضغط، والتلبيد، والطحن، وتطبيق القطب الكهربائي، والتلميع والفحص، الموضحة بصور مختارة من معالجة السيراميك.
تتيح مناشير التقطيع المتقدمة وآلات الطحن CNC إنتاج عناصر مستطيلة بتفاوتات أبعاد تصل إلى ±0.02 مم. القدرة على تصنيع نسب عرض إلى ارتفاع عالية (شرائح طويلة وضيقة) وألواح رقيقة تصل إلى 0.2 مم.
اعتماداً على اتجاه الاستقطاب والأبعاد، يمكن تحسين العناصر المستطيلة لأوضاع الاهتزاز الطولي (الطول)، أو العرضي (العرض)، أو السماكة، أو القص. مثالية للتطبيقات متعددة الأوضاع.
تتجاوز خيارات الأقطاب الكهربائية الفضة القياسية المحروقة لتشمل النيكل، والذهب، والطلاء بالنحاس. تتوفر أقطاب كهربائية ملفوفة (جانبية) لتركيب السطح (SMD) وأقطاب كهربائية مجزأة للتحكم المستقل في المناطق.
يمكننا ربط ألواح مستطيلة متعددة لإنشاء مكدسات عالية الطاقة للمشغلات أو مصفوفات فسيفساء كبيرة لمناطق نشطة واسعة النطاق في محولات الطاقة تحت الماء والصناعية.
تُستخدم الصفائح الكهرضغطية المستطيلة عندما يتطلب التطبيق:
تُؤكد كمية الطلب الدنيا وتوفر العينات الهندسية ومدة تجهيزها بعد مراجعة الأبعاد ونطاق التردد ونطاق التحقق.
تشمل خيارات التخصيص الطول والعرض والسماكة وضبط التردد وتقسيم الأقطاب ونوع الطبقة المعدنية وبنية الطبقات المناسبة لتجميعات الانحناء ثنائية أو أحادية الطبقة الفعالة.
تُحدد مدة الإنتاج بعد تأكيد الكمية وتعقيد التصميم. تُذكر سجلات التردد والمعاوقة وضبط جودة الدفعة وفحص الأبعاد المتاحة في عرض السعر.
قارن الشكل الهندسي والمجموعة المقصودة، ثم أكّد المادة والأقطاب والمتطلبات الكهربائية للمكوّن المختار.
