ما وراء القرص: فتح الدقة مع صفائح بيزو المستطيلة المخصصة

المقدمة: الهندسة الدقيقة تبدأ بالشكل الصحيح

في السعي وراء الهندسة عالية الأداء، غالباً ما يكون النظام قوياً بقدر قوة مكونه الأكثر تقييداً. بالنسبة للمصممين الذين يعملون في طليعة الإلكترونيات الطبية والصناعية والاستهلاكية، ينشأ هذا القيد غالباً من الاعتماد على المكونات الجاهزة التي توفر ملاءمة "جيدة بما فيه الكفاية" ولكنها تفشل في فتح الإمكانات الحقيقية للمنتج. في مجال المواد الذكية، تبرز التكنولوجيا الكهرضغطية لقدرتها الفريدة على تحويل الطاقة الميكانيكية إلى إشارات كهربائية (التأثير المباشر) والعكس صحيح (التأثير العكسي)، مما يجعلها أساسية لكل من أجهزة الاستشعار والمشغلات. في حين أن اختيار المواد أمر بالغ الأهمية، فإن المتغير الذي يتم تجاهله كثيراً هو هندسة المكون. شكل العنصر الكهرضغطي ليس مجرد مسألة تغليف؛ إنه معلمة تصميم أساسية تملي أدائه.

هنا تبرز صفيحة بيزو المستطيلة المخصصة كحل قوي ومتعدد الاستخدامات. بالانتقال إلى ما وراء تنسيقات القرص و الحلقة المنتشرة في كل مكان، يمكن لـ صفيحة مستطيلة مصممة بدقة أن تحل تحديات هندسية معقدة يستحيل معالجتها بمكونات متناظرة شعاعياً. من خلال تحديد الطول والعرض والسمك بعناية، يمكن للمهندسين تحويل سلوك المكون بشكل أساسي لتحقيق نتائج مستهدفة في التشغيل والاستشعار وحصاد الطاقة. يستكشف هذا التقرير كيف تعمل صفائح بيزو المستطيلة المخصصة كبنات بناء لتطبيقات الجيل القادم وكيف أن الشراكة مع مزود حلول مخصص هي المفتاح لفتح دقة وأداء لا مثيل لهما.

الميزة التأسيسية: لماذا صفائح بيزو المستطيلة؟

قرار تحديد صفيحة بيزو مستطيلة مخصصة بدلاً من قرص قياسي هو عمل ذو نية هندسية. إنه يدل على التحول من مكون عام الغرض إلى أداة متخصصة مصممة لأداء متباين الخواص، أو يعتمد على الاتجاه. على عكس القرص المتناظر شعاعياً، يمتلك محول الطاقة المستطيل محاور مميزة يمكن محاذاتها مع نواقل ميكانيكية أو كهربائية محددة داخل النظام لزيادة الكفاءة والحساسية والتحكم.

تكمن المزايا الأساسية لعامل الشكل المستطيل في هندسته:

• التشغيل الاتجاهي والحركة الخطية: بينما يتوسع قرص بيزو وينكمش شعاعياً، يمكن تصميم صفيحة مستطيلة لإنتاج إزاحة تفضيلية على طول طولها. هذا يجعلها خياراً طبيعياً للمشغلات الخطية، ومشغلات "الشريط" أو الانحناء، والتطبيقات التي تتطلب حركة موجهة ومحكومة.
• توزيع القوة الموحد والاستشعار: في تطبيقات الاستشعار، يمكن توجيه صفيحة مستطيلة لتكون الأكثر حساسية للإجهاد على طول محور معين. هذا أمر بالغ الأهمية في مجالات مثل مراقبة الصحة الهيكلية، حيث تحدث تركيزات الإجهاد في العوارض أو الألواح في اتجاهات يمكن التنبؤ بها. يسمح الشكل الموحد باستشعار ضغط أكثر اتساقاً على مساحة محددة.
• التبليط الفعال للمصفوفات واسعة النطاق: تسمح الحواف المستقيمة والأسطح المسطحة لـ الصفائح المستطيلة بتبليطها معاً بأقل مساحة مهدرة. هذا ضروري لإنشاء مصفوفات واسعة النطاق وعالية الكثافة لتطبيقات مثل الاختبارات غير المدمرة الصناعية (NDT) والتصوير الطبي بالموجات فوق الصوتية المتقدم، حيث تكون الفتحة الواسعة مطلوبة للحصول على نتائج عالية الدقة.
• مثالية لتكوينات الكابولي والعارضة: الصفائح المستطيلة هي الهندسة الطبيعية لتصميمات العارضة الكابولية، والتي تعد أساسية للعديد من أجهزة استشعار الاهتزاز وأجهزة حصاد الطاقة. في هذا التكوين، يتم تثبيت الصفيحة في أحد طرفيها، وتتسبب الاهتزازات في انحنائها، مما يزيد من الانفعال وبالتالي الناتج الكهربائي. يتم الاستفادة من هذا المبدأ في تطبيقات الفضاء حيث يتم ربط رقع كهرضغطية مستطيلة بشفرات التوربينات لتخميد الاهتزازات الضارة بشكل فعال.

من خلال الاستفادة من هذه الفوائد الهندسية، يمكن للمهندسين إنشاء "هياكل ذكية" حيث لا يكون المكون الكهرضغطي مجرد إضافة بل جزءاً لا يتجزأ من التصميم الميكانيكي والكهربائي للنظام.

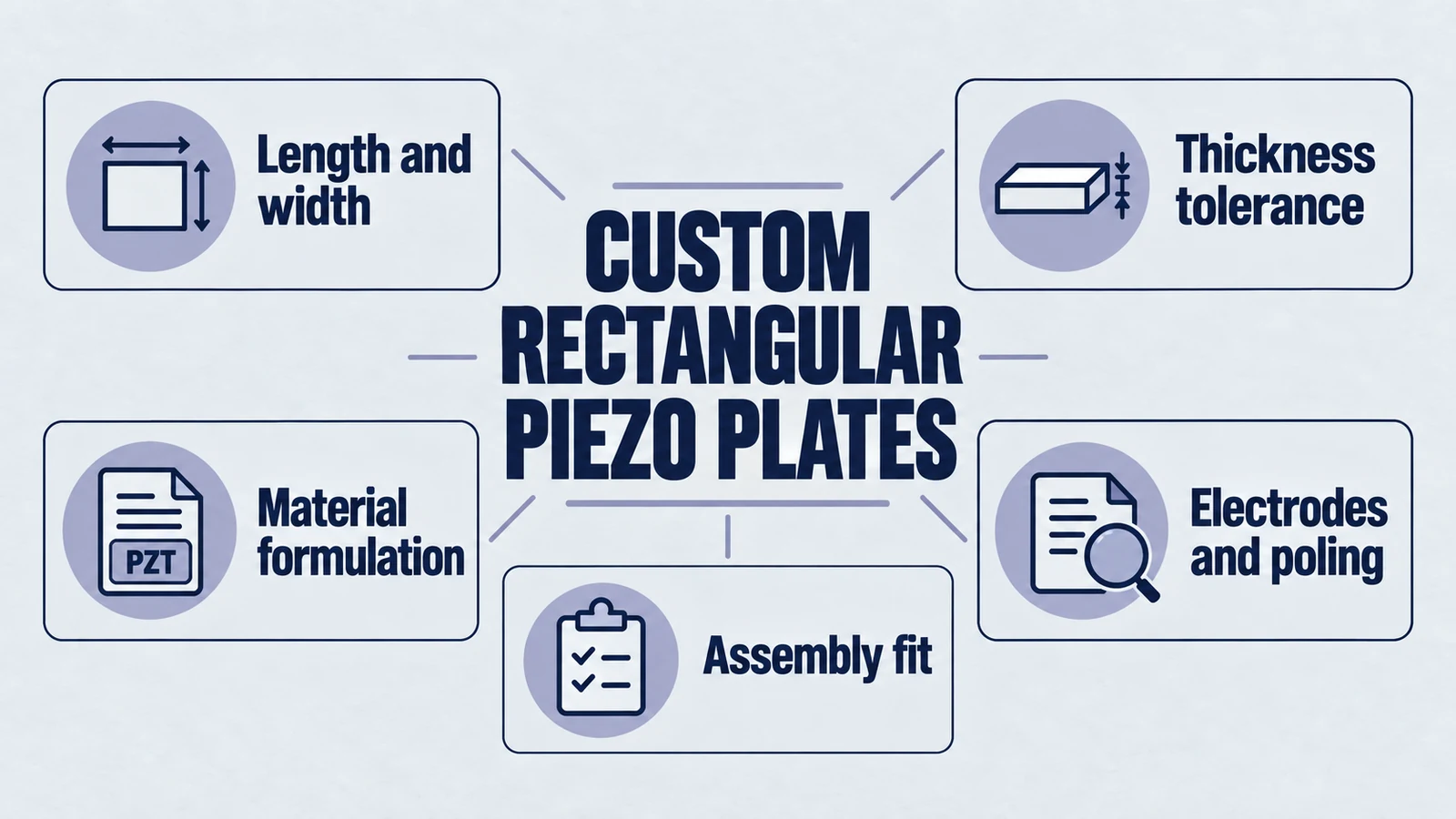

هندسة الملاءمة المثالية: المعلمات الرئيسية لصفائح بيزو المخصصة

يتطلب إنشاء صفيحة بيزو مستطيلة مثالية نهج تفكير النظم حيث يتم النظر في علم المواد والهندسة البعدية والتكوين الكهربائي في آن واحد. يستلزم التغيير في أحد المعلمات إعادة تقييم المعلمات الأخرى، مما يجعل استشارة الخبراء أمراً بالغ الأهمية. يمكن تقسيم عملية التخصيص إلى ثلاث ركائز مترابطة.

صياغة المواد ("ماذا")

أساس أي مكون بيزو هو تكوينه المادي. الاختيار بين سيراميك PZT (تيتانات زركونات الرصاص) "الناعم" و "الصلب" هو القرار الأول والأكثر أهمية، لأنه يحدد السلوك الأساسي للمكون.

• PZT الناعم: تتميز مواد مثل PZT-5A و PZT-5H بثوابت شحنة كهرضغطية عالية (d₃₃)، وحساسية عالية، وسماحية عالية. تجعلها هذه الخصائص مثالية لتطبيقات الاستشعار التي تتطلب استجابة كهربائية قوية لضغط ميكانيكي صغير. إنها المادة المختارة لمحولات التصوير الطبي، وأجهزة الاستشعار الصوتية الحساسة، والمشغلات منخفضة الطاقة حيث تكون هناك حاجة لإزاحة كبيرة.
• PZT الصلب: تظهر مواد مثل PZT-4 و PZT-8 عوامل جودة ميكانيكية عالية (Qₘ)، واستقراراً ممتازاً تحت الأحمال الميكانيكية العالية والمجالات الكهربائية القوية، ودرجات حرارة كوري عالية. هذه الخصائص القوية ضرورية للتطبيقات عالية الطاقة، بما في ذلك محولات التنظيف بالموجات فوق الصوتية واللحام، وأجهزة عرض السونار، والمشغلات الصناعية التي يجب أن تعمل بشكل موثوق في ظل ظروف صعبة.

يمكن للشركة المصنعة المتخصصة توفير صياغات PZT مخصصة لضبط هذه الخصائص بدقة لمتطلبات تطبيق معين.

الهندسة البعدية ("كم الحجم")

بالنسبة لـ صفيحة بيزو مستطيلة، الأبعاد ليست قياسات تعسفية بل مدخلات حاسمة تحدد استجابتها الميكانيكية والكهربائية.

• السمك: يمكن القول إن هذا هو البعد الأكثر تأثيراً. تتطلب الصفيحة الرقيقة جهداً أقل لتحقيق مجال كهربائي معين، مما يجعلها مناسبة للمشغلات منخفضة الجهد. ومع ذلك، يتناسب السمك أيضاً عكسياً مع تردد الرنين الأساسي لوضع السمك؛ تستخدم الصفائح السميكة لتطبيقات الموجات فوق الصوتية عالية التردد.
• الطول والعرض (نسبة العرض إلى الارتفاع): نسبة الطول إلى العرض (L/W) هي معلمة تصميم رئيسية تحكم أوضاع الانحناء والسلوك الاهتزازي للصفيحة. بالنسبة لمشغلات الانحناء، تزيد نسبة العرض إلى الارتفاع العالية من إزاحة الطرف. بالنسبة لحاصدات الطاقة، يتم ضبط نسبة العرض إلى الارتفاع لمطابقة تردد رنين الجهاز مع مصدر الاهتزاز المحيط، مما يزيد من خرج الطاقة كما هو موضح في تحليلات المولدات الكهرضغطية.
• التفاوتات: في التطبيقات الدقيقة، خاصة عند بناء مصفوفات أو أنظمة ذات تكامل محكم، يعد الاتساق البعدي أمراً حيوياً. تتطلب تقنيات التصنيع واللف المتقدمة، التي غالباً ما يتم استعارتها من صناعة أشباه الموصلات، تحقيق تفاوتات ضيقة، غالباً ما تكون أفضل من ±0.1 مم، مما يضمن التكرار من دفعة إلى أخرى.

تكوين القطب والاستقطاب ("كيف يعمل")

الخطوة الأخيرة في إنشاء مكون بيزو وظيفي هي تطبيق الأقطاب الكهربائية وعملية الاستقطاب (poling). هذا هو المكان الذي يتم فيه إضفاء الخصائص الكهرضغطية على المادة.

• الطلاء الكهربائي: يتم تطبيق طبقة معدنية موحدة وملتصقة بقوة (عادة الفضة) على أسطح السيراميك لضمان اتصال كهربائي موثوق وأداء متسق.
• الاستقطاب: يتم تسخين السيراميك وتعريضه لمجال كهربائي قوي للتيار المستمر، مما يمحاذي المجالات الكهربائية الداخلية للمادة. يحدد اتجاه مجال الاستقطاب هذا وضع التشغيل للصفيحة. يتيح الاستقطاب العمودي على الوجوه الرئيسية وضع السمك (d₃₃)، مما يتسبب في تمدد الصفيحة وانكماشها مثل المكبس. يؤدي الاستقطاب الموازي للوجوه الرئيسية وتطبيق مجال عمودي عليها إلى وضع القص (d₁₅)، مما يتسبب في تشوه جانبي. هذه الخطوة الأخيرة حاسمة؛ الاستقطاب غير السليم أو غير الكامل يجعل المكون عديم الفائدة.

يتم تلخيص التفاعل بين هذه المعلمات في الجدول أدناه، مما يوفر إطاراً لتحديد صفيحة بيزو مستطيلة مخصصة.

المعلمة	التحكم الهندسي	التأثير الأساسي على...	هدف التطبيق النموذجي
نوع المادة	PZT ناعم مقابل PZT صلب	تعظيم الحساسية (d₃₃) مقابل تعظيم معالجة الطاقة (Qₘ)	الاستشعار والتشغيل منخفض الطاقة مقابل محولات الطاقة عالية الطاقة
السمك (t)	زيادة/تقليل 't'	تردد رنين أعلى/أقل؛ سعة أقل/أعلى	تشغيل عالي التردد مقابل تشغيل منخفض الجهد
نسبة العرض إلى الارتفاع (L/W)	ضبط نسبة L/W	شكل وضع الانحناء وتردد الرنين	إزاحة الانحناء المحسنة مقابل مطابقة التردد لحصاد الاهتزاز
اتجاه الاستقطاب	عمودي مقابل موازٍ للوجه	وضع السمك (d₃₃) مقابل وضع القص (d₁₅)	حركة تشبه المكبس (مشغلات) مقابل إزاحة جانبية (تحديد المواقع المتخصص)

التطبيقات التي تم تحويلها بواسطة صفائح بيزو المستطيلة المخصصة

تتيح القدرة على هندسة صفيحة بيزو مستطيلة بدقة تحقيق اختراقات في الأداء في التطبيقات التي تقصر فيها المكونات القياسية. التخصيص هو المفتاح لنقل التكنولوجيا الكهرضغطية من بيئات المختبر الخاضعة للرقابة إلى الظروف الصعبة للعالم الحقيقي، مما يضمن الموثوقية والبقاء.

التشغيل الدقيق

في التطبيقات التي تتطلب التحكم في الحركة بدقة دون نانومتر، لا غنى عن الصفائح المستطيلة المخصصة.

• الأدوات البصرية والعلمية: تستخدم مشغلات بيزو المستطيلة لتحديد المواقع الدقيقة للمرايا والعدسات في التلسكوبات والمجاهر وأنظمة محاذاة الألياف البصرية، حيث تكون الحركة الدقيقة والقابلة للتكرار أمراً بالغ الأهمية.
• الأتمتة الصناعية: كملفات لولبية سريعة الاستجابة، يمكن للصفائح المستطيلة التحكم في الصمامات الهيدروليكية بأوقات استجابة ميكروثانية، متجاوزة بكثير سرعة الملفات اللولبية الكهرومغناطيسية التقليدية. كما أنها تستخدم في مضخات الجرعات الدقيقة للأجهزة الطبية والتصنيع الدقيق، مما يوفر أحجاماً دقيقة من السوائل.
• مشغلات التكديس والشريط: الصفائح المستطيلة هي اللبنات الأساسية لكل من مشغلات التكديس عالية القوة (حيث يتم وضع الصفائح في طبقات لمضاعفة القوة) ومشغلات الشريط أو الانحناء عالية الإزاحة (حيث تنثني صفيحتان مرتبطتان عند تطبيق الجهد).

الاستشعار والمراقبة المتقدمة

تجعل الحساسية الاتجاهية للصفائح المستطيلة منها أجهزة استشعار فائقة لمجموعة من مهام التشخيص والمراقبة.

• مراقبة الصحة الهيكلية (SHM): يمكن لصفائح بيزو المستطيلة المدمجة في أو المرتبطة بهياكل الهندسة المدنية مثل الجسور والمباني اكتشاف التغيرات في المعاوقة الميكانيكية التي تشير إلى الإجهاد أو الانفعال أو تكون الشقوق، مما يوفر نظام إنذار مبكر للفشل الهيكلي.
• الاختبارات غير المدمرة (NDT): تولد المصفوفات المبلطة من الصفائح المستطيلة وتستقبل موجات فوق صوتية لفحص المواد في الفضاء والتصنيع، وتكشف عن العيوب الداخلية دون إتلاف المكون.
• تحليل الاهتزاز: في هندسة السيارات والفضاء، تستخدم أجهزة استشعار بيزو المستطيلة لمراقبة صحة المحركات والآلات الدوارة. على سبيل المثال، يمكن استخدامها على شفرات التوربينات لقياس الاهتزاز تحت أحمال الطرد المركزي العالية، والتنبؤ بالأعطال المحتملة قبل حدوثها.

الموجات فوق الصوتية عالية الطاقة وحصاد الطاقة

بالنسبة للتطبيقات التي تتطلب معالجة طاقة قوية أو تحويل طاقة فعال، توفر الصفائح المستطيلة المخصصة مزايا كبيرة.

• الموجات فوق الصوتية عالية الطاقة: في خزانات التنظيف بالموجات فوق الصوتية الصناعية، تخلق محولات الطاقة المستطيلة الكبيرة مجالاً صوتياً أكثر اتساقاً وقوة من مصفوفة من الأقراص، مما يؤدي إلى تنظيف أكثر فعالية واتساقاً. كما أنها تستخدم في تطبيقات اللحام بالموجات فوق الصوتية عالية الطاقة.
• حصاد الطاقة: يمكن تصميم صفيحة كهرضغطية مستطيلة كمولد مصغر، يحول الاهتزازات الميكانيكية المحيطة من الآلات أو الهياكل إلى طاقة كهربائية قابلة للاستخدام. تعد هذه التكنولوجيا ممكناً رئيسياً لأجهزة الاستشعار اللاسلكية ذاتية الطاقة لإنترنت الأشياء (IoT)، مما يلغي الحاجة إلى البطاريات في المواقع النائية أو التي يصعب الوصول إليها.

الشراكة من أجل الأداء: إطار عمل تخصيص بيزو Yujie

يتطلب تحقيق الإمكانات الكاملة لـ صفيحة بيزو مخصصة أكثر من مجرد ورقة مواصفات؛ يتطلب شراكة مع شركة مصنعة تمتلك خبرة عميقة عبر دورة حياة الإنتاج بأكملها. يمكن للشريك المتكامل رأسياً تقليل مخاطر سلسلة التوريد وضمان الأداء من المواد الخام إلى المنتج النهائي.

من المفهوم إلى المكون: عملية OEM تعاونية

نموذج المشاركة المثالي هو نموذج تعاوني. يبدأ باستشارة فنية متعمقة حيث يعمل المهندسون مباشرة مع العميل لفهم متطلبات مستوى النظام للتطبيق. تستمر هذه الشراكة خلال مرحلة التصميم والهندسة، مما يضمن تحسين المكون النهائي ليس فقط بمفرده، ولكن كجزء من التجميع الأكبر. الوثائق الفنية الشاملة وتوافر العينات طوال العملية هي سمات مميزة لشريك OEM الحقيقي.

تميز التصنيع الذي يمكنك الوثوق به

يتطلب الأداء العالمي المستوى تصنيعاً عالمي المستوى. ويشمل ذلك منشأة حديثة معتمدة من ISO 9001:2000 مع القدرة على التعامل مع كل من النماذج الأولية والإنتاج بكميات كبيرة (أكثر من 200,000 شريحة سيراميك شهرياً). عملية التصنيع نفسها هي رحلة متعددة المراحل تتطلب دقة قصوى في كل خطوة:

1. تحضير المسحوق: إنشاء حبيبات متجانسة لضمان كثافة موحدة.
2. التلبيد: مرحلة حرق حرجة عالية الحرارة لتشكيل البنية المجهرية النهائية للسيراميك.
3. التصنيع واللف: استخدام تقنيات متقدمة لتحقيق تفاوتات أبعاد ضيقة.
4. الطلاء الكهربائي: تطبيق قطب معدني موحد ومتين.
5. الاستقطاب (Poling): الخطوة النهائية والحاسمة لإحداث الخصائص الكهرضغطية.

تضمن بروتوكولات ضمان الجودة الصارمة في كل مرحلة اتساقاً استثنائياً من دفعة إلى أخرى، مدعوماً بعقود من الخبرة الهندسية.

تقديم مقاييس أداء يمكن التحقق منها

في النهاية، يقاس الأداء بالبيانات. يمكن للشركة المصنعة الخبيرة ترجمة مزايا موادها إلى فوائد يمكن التحقق منها لجهاز العميل. على سبيل المثال، يترجم فقدان العزل الكهربائي المنخفض للغاية (tan δ) الذي يصل إلى 0.004 مباشرة إلى كفاءة طاقة استثنائية والحد الأدنى من توليد الحرارة المهدرة في جهاز عالي الطاقة. وبالمثل، توفر استجابة انفعال القص الفائقة (d₁₅) التي تصل إلى 950 pC/N الحساسية المتميزة والاستجابة الدقيقة اللازمة لتطبيقات الاستشعار والتشغيل الأكثر تطلباً. هذا الالتزام بالموثوقية والاتساق هو أساس الشراكة الناجحة.

الخاتمة: رؤيتك، مصممة بدقة

يتطلب تحقيق أداء مذهل في الهندسة الحديثة تجاوز قيود المكونات القياسية. تعد صفيحة بيزو المستطيلة المخصصة ممكناً رئيسياً لهذا الابتكار، حيث تتحول من مكون بسيط إلى أداة تصميم أساسية. هندستها ومادتها وتكوينها ليست تفاصيل تافهة بل روافع قوية يمكن للمهندسين استخدامها لحل تحدياتهم الأكثر تعقيداً في التشغيل والاستشعار وتحويل الطاقة. المسار من نظام قياسي إلى نظام استثنائي ممهد بمكونات لا يتم اختيارها فحسب، بل يتم تصميمها بدقة للمهمة.

توفر المكونات القياسية نتائج قياسية. لتحقيق الاستثنائي، تحتاج إلى مكون مصمم لرؤيتك المحددة. اتصل بفريق يوجي الهندسي اليوم. دعنا نناقش تطبيقك ونبني شيئاً رائعاً معاً.
