المواد الخزفية الكهرضغطية (في المقام الأول تيتانات زركونات الرصاص، PZT) بمثابة الوسيط الأساسي للتحويل الكهروميكانيكي. لا يعتمد أدائها على بنية الشبكة البلورية وخصائص الاستقطاب فحسب، بل إنه مقيد أيضًا بشكل صارم بهندسة المكون على المستوى العياني.
التأثير الكهرضغطي هو بطبيعته عملية موتر متباين الخواص، مما يعني أن اتجاه الاقتران بين المجال الكهربائي والإجهاد الميكانيكي محدد. عندما متباين الخواص السيراميك الكهرضغطي تتم معالجة إلى أشكال محددة مثل أطباق أو أنابيب أو حلقات أو أقراص أو كرات أو أوعية، يجب حل المعادلات التأسيسية في ظل أنظمة إحداثيات وشروط حدودية محددة. يحدد هذا ترددات الرنين الفريدة للمكون، وأنماط الاهتزاز، ومعاملات الاقتران الكهروميكانيكية.
يحلل هذا الدليل الشامل مبادئ العمل وأنماط الاهتزاز للمكونات الكهرضغطية ذات الأشكال الهندسية المختلفة، بالإضافة إلى تطبيقاتها في الصوتيات الحديثة والتشغيل الدقيق وتقنيات الاستشعار.

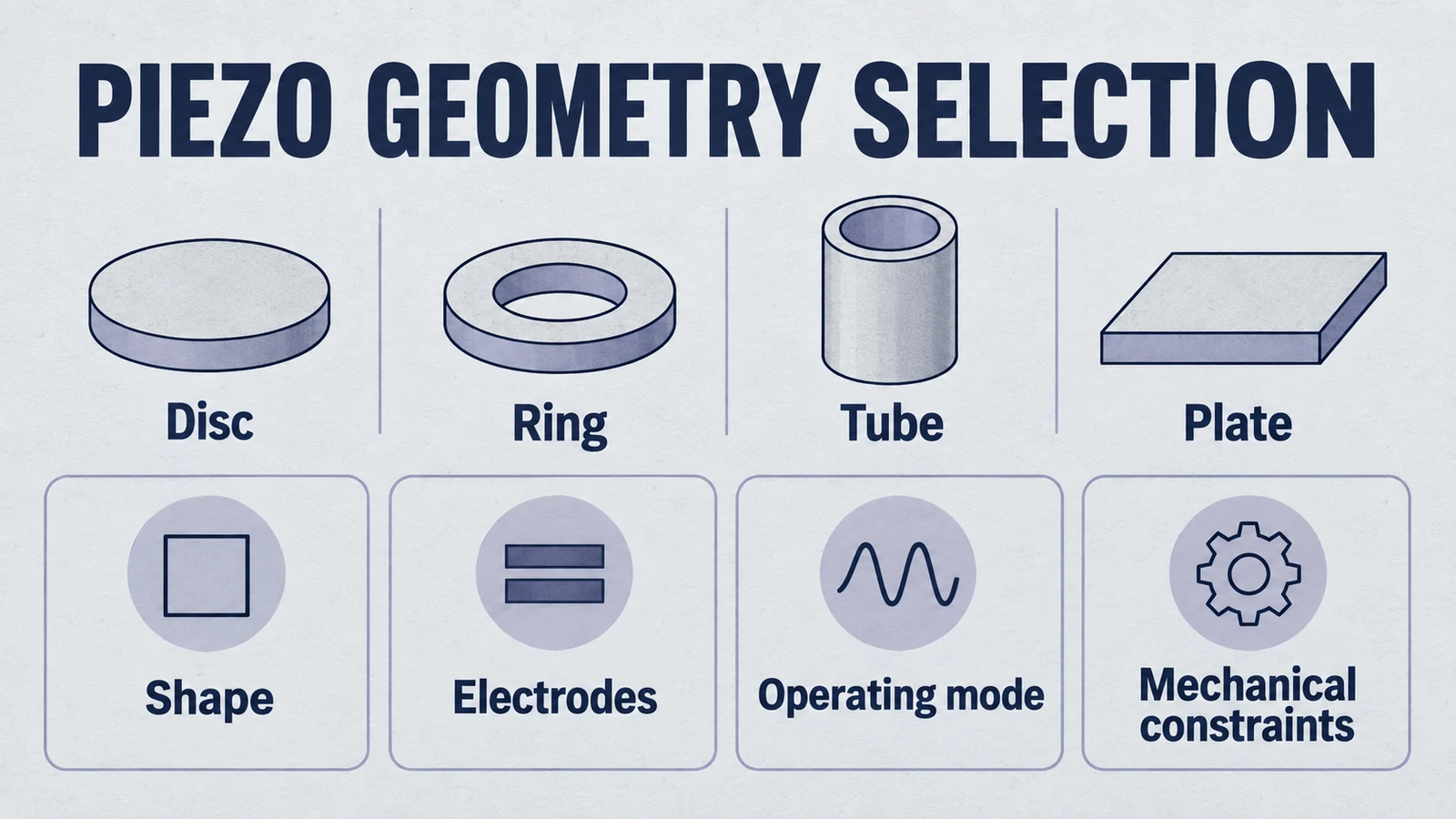

إطار الاختيار الهندسي: مطابقة الشكل مع الوظيفة
حدد الهندسة الكهرضغطية بناءً على القيد المادي الأساسي لديك:
قوة عالية ودقة
الهندسة: المكدس / الكتلة (د33)
إزاحة كبيرة
الهندسة: لوحة الانحناء / أنبوب (د31)
صوت متعدد الاتجاهات
الهندسة: المجال / نصف الكرة الأرضية
تركيز الطاقة العالية
الهندسة: الوعاء (الغطاء الكروي)
السيراميك المنحني مقابل العدسة الصوتية
المقارنة: اختر أين تريد وضع وظيفة التركيز
هل تعرف بالفعل أن عائلة الشكل هي الحلقة؟
إذا كان فريقك قد حسم بالفعل أن الحلقة هي العائلة الصحيحة، فمن الأفضل الانتقال مباشرة إلى هندسة الحلقة المخصصة لبرامج OEM أو دليل شراء الحلقات للمهندسين والمشتريات بدلًا من التعامل مع كل الأشكال على أنها متشابهة.
ابدأ بالقيد المهيمن، لا باسم الشكل
قبل مناقشة أشكال محددة، يجب علينا إنشاء الإطار الفيزيائي الذي يصف السلوك الكهرضغطي. السيراميك الكهروضغطي ذو الأعمدة الاصطناعية يكون متناحي الخواص بشكل مستعرض. في الهندسة، يتم تعريف اتجاه الاستقطاب عادةً على أنه المحور ثلاثي (Z-axis).
ربط الشكل بالتطبيق
يتم وصف السلوك الخطي للسيراميك الكهرضغطي من خلال المعادلات التالية (نموذج الشحن والانفعال):
أين هو موتر السلالة، هو موتر الإجهاد، هو ناقل المجال الكهربائي، و هو ناقل الإزاحة الكهربائية. يمثل ثوابت الامتثال المرنة عند المجال الكهربائي الثابت، يمثل ثوابت السلالة الكهرضغطية، و يمثل ثوابت العزل الكهربائي عند الضغط المستمر.
المعنى الفيزيائي الهندسي للثوابت الأساسية
بالنسبة لأشكال محددة، تلعب ثلاثة ثوابت كهرضغطية دورًا مهيمنًا:
- د33 (المعامل الطولي): يصف الحالة التي يكون فيها المجال الكهربائي والانفعال موازيين لمحور الاستقطاب. هذا هو الوضع السائد ل أكوام و ألواح وضع السماكة.
- د31 (المعامل العرضي): يصف الحالة التي يكون فيها المجال الكهربائي موازيا لمحور الاستقطاب، بينما يكون الانفعال عموديا عليه. هذا هو أساس الاهتزاز الشعاعي أنابيب, المشارب، و رقيقة أقراص. عادة، د31 سالب، أي أن المجال الموجب على طول اتجاه الاستقطاب يسبب انكماشًا في الاتجاه العمودي.
- د15 (معامل القص): يصف إجهاد القص الناتج عندما يكون المجال الكهربائي متعامدًا مع محور الاستقطاب. هذا هو الأساس ل ألواح القص وبعضها محركات على شكل D.
الألواح والمكدسات المستطيلة: الحركة الاتجاهية والتغليف المخصص
صحون مستطيلة والكتل هي الأشكال الكهرضغطية الأساسية. على الرغم من هندستها البسيطة، فإن تغيير نسبة العرض إلى الارتفاع وتكوين القطب الكهربائي يمكن أن يثير أوضاع اهتزاز مختلفة بشكل واضح.
الوضع الطولي (د33)
عندما يتم تصميم مكون كهرضغطية كقضيب أو عمود مع استقطاب على طول الطول (يتم تحقيقه عادةً عبر عمليات تكديس متعددة الطبقات، حيث يصعب استقطاب السيراميك المنفرد عبر مسافات طويلة)، فإنه يعمل بشكل أساسي في33 الوضع.
- الآلية: يكون المجال الكهربائي المطبق موازيًا للاستقطاب، مما يؤدي إلى استطالة الشبكة على طول هذا الاتجاه.
- الإزاحة: بالنسبة لكومة بطول L، الإزاحة ، حيث n هو عدد الطبقات.
- الاعتماد على الهندسة: د يوفر الوضع33 صلابة عالية وإخراج قوة كبيرة. الإزاحة مستقلة عن مساحة المقطع العرضي، وتعتمد في الغالب على عدد الطبقات وسمك الطبقة. وهذا يجعل الأشكال الهندسية للكتل مثالية لمراحل تحديد المواقع بدقة عالية التحميل.
الوضع العرضي (د31)
بالنسبة للوحة مستطيلة واحدة، يكون الاستقطاب عادةً على طول السمك (ثلاثة محاور) مع وجود أقطاب كهربائية على الأسطح العلوية والسفلية. بينما تستطيل اللوحة في سمك (د33)، التطبيق الأكثر أهمية يستخدم الانكماش في الطول (محور واحد) والعرض (محوران) عبر d31 المفعول.
- الآلية: يضمن اقتران بواسون أن الاستطالة في السمك تكون مصحوبة بانكماش عرضي.
- مشغلات الانحناء (ثنائية الشكل): الاستفادة من د31 تأثير، يتم ربط لوحين كهرضغطية لهما استقطاب معاكس. عندما ينكمش أحدهما ويمتد الآخر، ينحني الهيكل بشكل ملحوظ. هنا، تعمل نسبة الطول إلى السُمك الهندسية (L/t) كرافعة ميكانيكية، حيث تحول الانفعالات الدقيقة إلى إزاحات كبيرة للطرف.
وضعية قص السماكة (د15)
إذا كانت اللوحة تعمل بحيث يكون الاستقطاب موازيًا للسطح (على سبيل المثال، مستقطب على طول الطول) ولكن الأقطاب الكهربائية موجودة في الأعلى والأسفل، فإن المجال المطبق يكون عموديًا على الاستقطاب.
- الآلية: يقوم المجال الكهربائي بتدوير ثنائيات القطب الكهربائي، مما يتسبب في قص الشبكة بدلاً من توسيع الحجم. يقطع المقطع العرضي المستطيل إلى متوازي الأضلاع.
- رؤية التطبيق: تتميز أوضاع القص بسرعات استجابة عالية وتتضمن تشوهًا متساوي الحجم (بدون ضغط السوائل). لذلك، غالبًا ما تُستخدم ألواح القص في مستشعرات اللزوجة ومسبارات الاختبار غير المدمر (NDT) لإثارة الموجات السطحية بأقل قدر من الإشعاع الصوتي في السوائل.
الأقراص والحلقات والأنابيب: مواد متشابهة وسلوك مختلف
أقراص كهرضغطية هي المكونات الأساسية للصافرات، محولات التنظيف بالموجات فوق الصوتية، والبخاخات. يقدم تماثلها المحوري اقترانًا معقدًا بين الاتجاهين الشعاعي والسمك.
وضع الاهتزاز الشعاعي/المستوي
بالنسبة للأقراص الرفيعة التي يكون قطرها أكبر بكثير من السمك (D >> t)، فإن وضع التردد المنخفض السائد هو التمديد/الانكماش الشعاعي، وغالبًا ما يسمى وضع "التنفس".
- الوصف المادي: يتوسع قطر القرص وينكمش بشكل دوري. بسبب اقتران بواسون، يصاحب توسيع القطر تقليل السُمك.
- ثوابت التردد: تردد الرنين الشعاعي fص يتناسب عكسيا مع القطر. في الهندسة، ثابت التردد الشعاعي Nص (هرتز · م) يستخدم: fص = نص / د. يتم تحديد هذا التردد بواسطة جذور دالة بيسل من الدرجة الأولى J1. بالنسبة إلى بي زي تي، نص عادة ما يكون حوالي 2000-2200 هرتز·م.
- معامل الاقتران كص: معامل الاقتران المستوي kص يقيس كفاءة تحويل الطاقة للاهتزاز الشعاعي. للأقراص، كص عادة ما يكون 0.5-0.7، وهو أعلى بكثير من d البسيط31 اقتران شريطي، يعكس التراكم الفعال لطاقة الإجهاد في الأشكال الهندسية ثنائية الأبعاد.
وضع تمديد السُمك (kر)
عندما يزداد التردد بحيث يصبح الطول الموجي مشابهًا للسمك، يتصرف القرص مثل المكبس الذي يهتز على طول محور السمك.
- الآلية: يعمل القرص كجزء من لوحة لا نهائية، وتصبح شروط الحدود الشعاعية أقل أهمية.
- صيغة التردد: ور = نر /ت، حيث نر هو ثابت تردد السماكة.
- تأثير الحجم الهندسي: تظهر الدراسات أنه عندما تكون نسبة القطر إلى السمك (D/T) صغيرة (على سبيل المثال، < 5)، فإن التوافقيات عالية الترتيب للأنماط الشعاعية تقترن بقوة بنمط السمك، مما يتسبب في "مهمازات" معقدة أو أوضاع طفيلية في طيف المعاوقة.
المخاطر الهندسية: اقتران الوضع
تحذير: بالنسبة للاهتزازات ذات السمك النقي (على سبيل المثال، مجسات الموجات فوق الصوتية الطبية)، يوصى بنسبة D/T > 10 لعزل التردد الأساسي عن التوافقيات الشعاعية. إذا كانت المساحة محدودة، يجب استخدام المواد المركبة (1-3 اتصال) لفصل الأوضاع الجانبية ميكانيكيًا.
وضع الحافة
يكشف تحليل العناصر المحدودة (FEA) عن أوضاع الاهتزاز الموضعية عند حواف الأقراص. تركز هذه الأوضاع الطاقة في المحيط ولا تنتشر إلى المركز. ومع ذلك، عند ترددات معينة، فإنها تبدد طاقة كبيرة، مما يقلل من الكفاءة. غالبًا ما تتطلب التصميمات الدقيقة شطب حواف القرص أو استخدام مادة تخميد لمنع ذلك.
تفاصيل الأنابيب والمحركات الأنبوبية
أنابيب كهرضغطية يستخدم الأشكال الهندسية المنحنية المستمرة لتحقيق تحكم فريد في السوائل وقدرات المسح متعدد الأبعاد. يكون الاستقطاب عادةً شعاعيًا (من خلال سمك الجدار).
وضع التنفس الشعاعي
عندما يتم تطبيق الجهد عبر الجدران الداخلية والخارجية، يتوسع محيط الأنبوب أو ينكمش.
- الآلية: بناء على د31 تأثير، يؤدي المجال الكهربائي من خلال سمك الجدار إلى إحداث إجهاد في الاتجاه المحيطي. بسبب الهندسة المغلقة لل خاتم، يُترجم الانفعال العرضي مباشرةً إلى تغيير في القطر.
- الرنين: يعتمد تردد الرنين الشعاعي على متوسط القطر Dم وخصائص المرونة. وهذا يعني أن الأقطار الأصغر تنتج ترددات رنين أعلى.
- التطبيق: يستخدم على نطاق واسع في مضخات الموائع الدقيقة و رؤوس الطباعة النافثة للحبر. يؤدي تقلص الأنبوب إلى ضغط السائل الداخلي لإخراج قطرات عالية الدقة.
الوضع المحوري
على غرار الأقراص، عندما يتوسع الأنبوب بشكل شعاعي، فإنه ينكمش محوريًا.
- الصيغة: ΔL = د31 × V × (L / tالجدار)
- المزايا: بالمقارنة مع القضبان الصلبة، توفر الهياكل الأنبوبية صلابة انحناء أعلى (لحظة القصور الذاتي) وكتلة أقل لنفس الإزاحة المحورية. وهذا يجعل الأكوام الأنبوبية مفضلة لتطبيقات الاستجابة الديناميكية العالية.
وضع الانحناء والأقطاب الكهربائية المجزأة
هذا تطبيق مميز لهندسة الأنبوب، خاصة في مجاهر مسبار المسح (AFM).
- تجزئة القطب: ينقسم القطب الخارجي إلى أربعة أرباع (+x, -x, +y, -y).
- المحرك التفاضلي: تطبيق الجهد الموجب على +x (الامتداد) والسالب على -x (الانكماش) يخلق لحظة انحناء نقية.
- الانحناء على شكل S: باستخدام أنظمة التجزئة المعقدة أو القيادة العكسية، يمكن للأنبوب إنشاء منحنى "S"، مما يسمح لطرف المسح بالترجمة أفقيًا دون إمالة، وهو أمر بالغ الأهمية للمسح البصري.
- الإزاحة: تتناسب الإزاحة مع مربع الطول، مما يوضح سبب تصميم أنابيب الماسح الضوئي لتكون طويلة ونحيلة.
الأشكال المنحنية والمركزة: عندما يحدد الشكل مكان ذهاب الطاقة
يسمح الانحناء للمكونات الكهرضغطية بتركيز الموجات الصوتية أو إشعاعها في كل الاتجاهات، وهي قدرات لا غنى عنها في الصوتيات المائية والعلاج الطبي.
الكرات والأغلفة: عندما تحكم الشمولية أو تحمل الضغط الهيدروستاتيكي
المجالات الكهرضغطية المجوفة (غالبًا ما يتم تشكيلها من خلال ضم نصفي الكرة الأرضية) مثالية لـ الهيدروفونات تحت الماء.
- الشمولية: يضمن التناظر الكروي استجابة صوتية متسقة في جميع الاتجاهات، مما يقارب المصدر النقطي المثالي (أحادي القطب).
- المقاومة الهيدروستاتيكية: تعمل الهندسة الكروية على تحويل الضغط الهيدروستاتيكي الخارجي في أعماق البحار إلى إجهاد غشائي منتظم. يتمتع السيراميك بقوة ضغط ممتازة، مما يسمح للكرات بتحمل الضغوط على أعماق آلاف الأمتار، على عكس الألواح أو الأقراص.
- الرنين: يتم تحديد تردد وضع التنفس حسب نصف القطر. بسبب زيادة الصلابة الناتجة عن الانحناء المزدوج، يكون تردد رنين الكرة أعلى من تردد حلقة لها نفس القطر.
الأوعية المركزة والهايفو
لا تهدف الأوعية الكهرضغطية (الأغطية الكروية) إلى التركيز على الاتجاهات الشاملة ولكن إلى تركيز الطاقة.
- الكسب الهندسي: يستخدم محول الوعاء التركيز الهندسي لتقريب جميع الموجات المشعة على السطح في الطور في مركز الكرة (النقطة المحورية).
- الفيزياء البؤرية: الشدة Iو في التركيز يتلقى مكاسب هائلة مقارنة بكثافة السطح I0. تحدد نسبة الطول البؤري F إلى الفتحة D (الرقم البؤري) حدة التركيز البؤري. تنتج الأرقام البؤرية المنخفضة (الأوعية العميقة) بقعًا أكثر إحكامًا وأعلى كثافة لاستئصال الورم؛ تنتج الأرقام البؤرية الأعلى مناطق بؤرية أطول.
- الفصوص الجانبية: الحيود عند حافة الوعاء يخلق فصوص جانبية. تشير الأبحاث إلى أن تعديل حجم الاهتزاز (تناقص سعة الاهتزاز عند الحواف) أو تصميمات المصفوفة الحلقية يمكن أن يمنع ذلك لمنع تلف الأنسجة غير المستهدفة.
جدول عملي: متى يناسب كل شكل
بينما تسعى التصميمات التقليدية إلى التماثل، فإن تصميمات المحركات الكهرضغطية الحديثة غالبًا ما تكون كسر التناظر لتوليد القوى الدافعة. يعد المحرك على شكل D مثالًا رائعًا.
انحطاط الوضع والانقسام
- مبدأ التماثل: في القرص المثالي، يتشارك وضعان شعاعيان متعامدان (على سبيل المثال، sin(nθ) وcos(nθ)) في نفس التردد الذاتي بالضبط. هذا هو "وضع الانحطاط".
- تأثير الشكل D: عندما يتم قطع قطعة من القرص لتكوين شكل D، فإن توزيع الكتلة وصلابة الحدود يصبحان غير متماثلين. تنقسم الترددات المتدهورة في الأصل إلى وضعين متميزين (ص1 و2) متقاربتان ولكنهما غير متطابقتين.
آلية الحركة الإهليلجية
- جيل الموجات المتنقلة: من خلال قيادة المحرك على تردد بين وضعي الانقسام، واستغلال اختلاف الطور (أحد الوضعين يعمل حثيًا، والآخر سعويًا)، يتم إنشاء مكون موجة متنقلة.
- محرك الاحتكاك: تتسبب هذه الموجة المتحركة في قيام نقاط على الحافة ذات الشكل D بتتبع مسارات إهليلجية. عند الضغط على الجزء الدوار، يؤدي هذا الاحتكاك إلى دفع الدوران. بالمقارنة مع المحركات الانضغاطية متعددة الأرجل، فإن التصميمات على شكل D تكون مدمجة ويمكن دمجها بسهولة في مركبات ثنائي الفينيل متعدد الكلور لتحديد موضع دوار عالي الدقة.
أخطاء شائعة عند اختيار الشكل
الأشكال المختلفة تتطلب مواصفات محددة خصائص PZT. يوجد أدناه ملخص لثوابت التردد المعتمدة على الشكل ومنطق اختيار المواد.
جدول ثوابت التردد
ثابت التردد N هو حاصل ضرب تردد الرنين وبُعد التحكم.
| الهندسة | وضع الاهتزاز | الرمز الثابت | الصيغة النموذجية | الأهمية الجسدية |
|---|---|---|---|---|
| القضيب/العمود | طولية | نل | وص = نل / ل | يحدد سرعة الموجة الطولية |
| القرص/اللوحة | سمك | نر | ور = نر /ت | يحدد تردد المسبار عالي التردد |
| القرص | شعاعي/مستو | نص | وص = نص / د | يحدد نغمة الجرس |
| أنبوب/حلقة | التنفس الشعاعي | نج (محيطي) | وص = نج / (ط د) | تردد التمدد الشعاعي للأنبوب |
| لوحة | القص | ن15 | وص = ن15 /ت | تردد استشعار اللزوجة |
اختيار المواد: PZT الصلب مقابل الناعم
| قيد التطبيق | المواد الموصى بها | الاقتران الهندسي | الملكية الحرجة |
|---|---|---|---|
| انبعاث طاقة عالية |
PZT الثابت (PZT-4، PZT-8) |
الوعاء، خاتم, القرص | عالية الجودةم (حرارة منخفضة) |
| استقبال عالي الحساسية |
بي زد تي الناعمة (PZT-5A، PZT-5H) |
المجال, لوحة, أنبوب | عالية د33/د31 (إخراج عالي) |
| التشغيل الدقيق |
بي زد تي الناعمة (PZT-5H) |
كومة، ثنائي الشكل | عالية د33 (الإجهاد العالي) |
المادة ما زالت مهمة، ولكن بعد تضييق مشكلة الشكل
من خلال التحليل العميق للأطباق والأنابيب والأقراص والكرات والأوعية والأشكال على شكل حرف D المكونات الكهرضغطية، نستنتج:
- وضع تعريف الهندسة: يتم "منحوتة" الموتر الكهروضغطي متباين الخواص بواسطة شروط حدودية هندسية. تستخدم اللوحات د31 أو د15; تستخدم الأسطوانات الاستمرارية المحيطية في أوضاع التنفس؛ تستخدم المجالات انحناء غاوسي للتصلب وتعدد الاتجاهات.
- الاقتران سيف ذو حدين: اقتران بواسون أمر لا مفر منه في الأقراص والأنابيب. إنه الأساس لبعض الأوضاع (الاهتزاز الشعاعي الذي يشع الصوت) ولكنه مصدر الضوضاء الطفيلية في حالات أخرى. يركز التصميم الدقيق (على سبيل المثال، التحكم في نسبة العرض إلى الارتفاع، والشطب) على إدارة أداة الاقتران هذه.
- كسر التماثل: تعمل محولات الطاقة التقليدية (الكرات والأوعية) على زيادة التماثل للتركيز أو أحادية الاتجاه. تعمل المحركات الصغيرة الحديثة (الأشكال D) على كسر التناظر لاستغلال تقسيم الوضع للدفع.
- قابلية التوسع: من أنابيب نفث الحبر ذات المقياس الميكروني إلى مصفوفات السونار ذات المقياس المتري، تظل مبادئ التصميم الهندسي ثابتة، على الرغم من اختلاف تقنيات التصنيع.
ستسمح التطورات المستقبلية في التصنيع الإضافي (الطباعة ثلاثية الأبعاد) للسيراميك الانضغاطي بتكوين هياكل طوبولوجية معقدة (مثل التصميمات الكسورية)، وكسر حدود الأشكال الهندسية القياسية وإحداث ثورة في الأجهزة الطبية وعلوم المحيطات.
كيفية استخدام هذا الدليل
| الهندسة | الثابت المهيمن | الوضع الأساسي | التطبيقات النموذجية | الميزة البدنية الأساسية |
|---|---|---|---|---|
| كومة | د33 | طولية | مراحل الدقة، الحقن | قوة عالية، صلابة عالية، استجابة سريعة |
| لوحة | د31 | الانحناء | المراوح، القابضون الصغار | إزاحة كبيرة (عبر الرافعة الهندسية) |
| القرص | كص / كر | شعاعي / سمك | الطنان، البخاخات | هيكل بسيط، كفاءة اقتران عالية ثنائية الأبعاد |
| أنبوب | د31 | شعاعي / انحناء | الماسحات الضوئية النافثة للحبر، AFM | توافق السوائل، حركة DOF متعددة |
| المجال | د31 (سارية المفعول) | التنفس | الهيدروفونات | متعدد الاتجاهات، مقاوم للضغط العالي |
| وعاء | كر | التركيز على السماكة | العلاج بالهايفو | الكسب الهندسي لكثافة الطاقة العالية |
| الشكل D | مختلطة | تقسيم الوضع | المحركات بالموجات فوق الصوتية | تولد الأوضاع غير المتماثلة موجات متنقلة |
