كيفية اختيار نصف قطر الانحناء للسيراميك الانضغاطي المركز
الجمهور: المهندسون الذين يصممون حسب الطلب محولات الطاقة بالموجات فوق الصوتية
الهدف: مساعدتك في اختيار نصف قطر الانحناء (ROC) الذي يناسب تطبيقك، ووسيطك، وقدرتك على التصنيع، وعدم اليقين في الاختبار.
مركزة سيراميك بيزو مغرية. تختار نصف القطر، ويتقارب المجال، وتقفز الحساسية، وتصبح الحياة جيدة. حتى لا يكون كذلك. في محولات الطاقة الحقيقية، يؤثر ROC (1) البعد البؤري, (2) عرض الشعاع، و (3) مدى تسامح التصميم مع التسامح والتركيب وتنوع الأحمال. كما أنه يتفاعل مع الخصائص المتوسطة (سرعة الصوت، والتوهين، والمقاومة)، ومع وضع الاهتزاز الخاص بالسيراميك، والبطانة، والتعبئة.
هذه المقالة عمدا لا دليل "التعويض عن الأعداد في معادلة واحدة". هذه الأشياء موجودة، وهي مفيدة، وهي أيضًا أسرع طريق للثقة الزائفة. يحتاج تصميم المرحلة المبكرة إلى نموذج عقلي يربط الانحناء بما ستقيسه فعليًا على المقعد.
استخدم هذه الصفحة عندما يكون الجزء المنحني المركز ضمن الخيارات الجدية. إذا كنت ما زلت تحتاج أولاً إلى مقارنة أوسع بين الأقراص والحلقات والأنابيب والألواح المستطيلة والأجزاء المركزة، فابدأ بـ دليل اختيار الأشكال الهندسية. هنا ننتقل إلى القرار التالي: كيف يجب اختيار نصف قطر الانحناء ومراجعته.
1) ما الذي يتحكم فيه نصف قطر الانحناء حقًا
السيراميك المركز هو أ فتحة تشع منحنية. يقدم انحناءه أ ملف المرحلة التي تقارب واجهة موجة كروية. في أبسط صورة، يعني ROC الأصغر انحناءًا أقوى، والذي يميل إلى:
- اسحب التركيز أقرب للسيراميك.
- إنتاج أ أضيق شعاع في التركيز.
- تقليل نطاق العمل القابل للاستخدام لأن عمق التركيز يتقلص.
إن ROC الأكبر يفعل العكس. إنه يدفع التركيز بعيدًا، ويوسع الشعاع، وعادةً ما يزيد من عمق التركيز، ولكن على حساب ذروة الكثافة والحساسية عند أي نقطة واحدة.
تلك هي التجارة الأساسية. ثم يضيف العالم الحقيقي طبقات. نادرًا ما يكون ROC "الصحيح" هو الذي ينتج الحد الأقصى للذروة في محاكاة المجال المثالية. هو الذي يثمر أداء متكرر عبر البنيات والتركيبات والوسائط وتنوع المواجهة.
2) هندسة الدرجة الأولى: مفيدة، ولكنها ليست خط النهاية
2.1 هندسة الغطاء الكروي

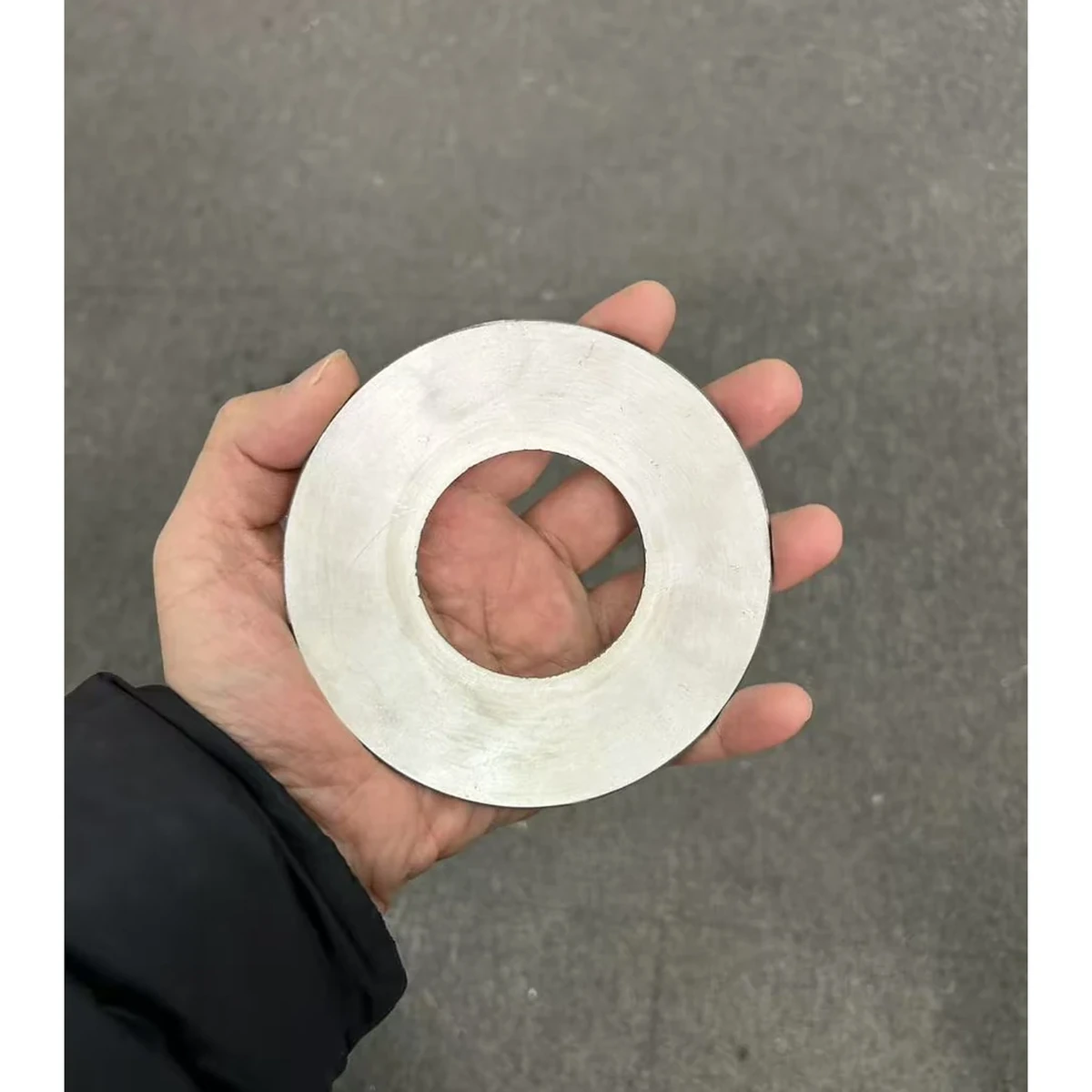

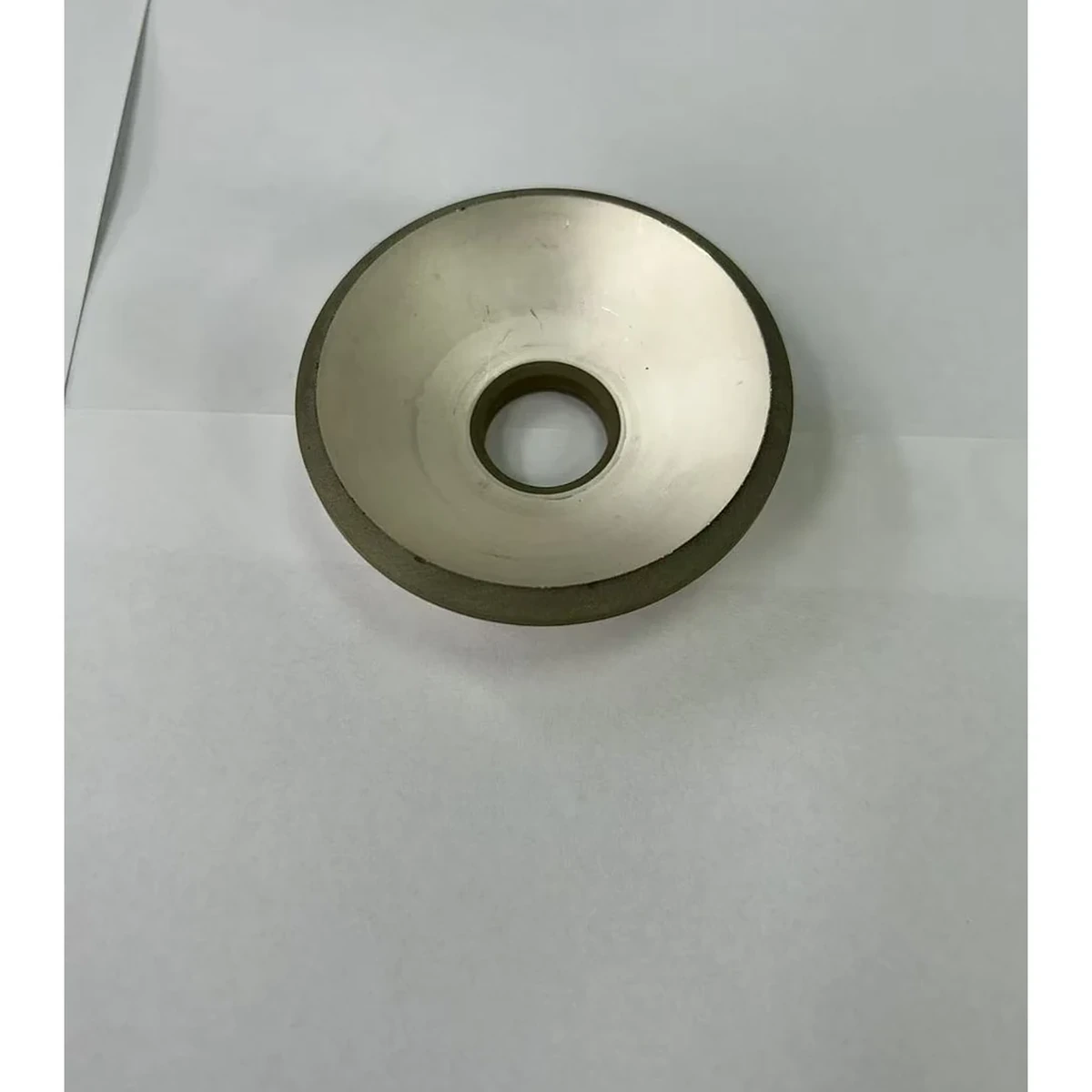

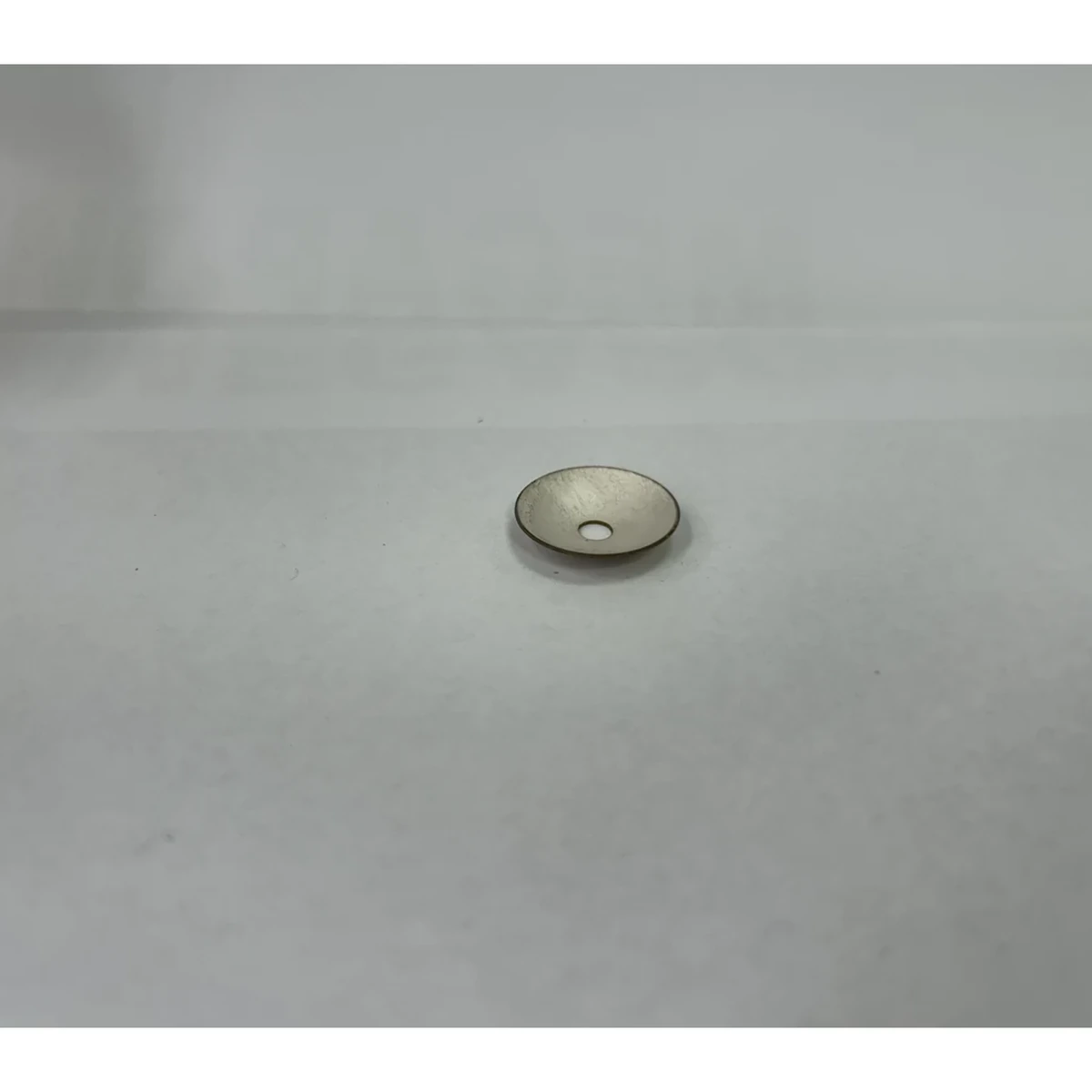

العنصر النموذجي الذي يتم التركيز عليه هو أ سيراميك بيزو ذو غطاء كروي مخصص. إذا كنت تعرف الغطاء قطر الفتحة (د) و ارتفاع الترهل (ح)، جمهورية الصين (ر) هو:
التصنيع غالبا ما يكون ضوابط ر بشكل مباشر أكثر (الأدوات)، في حين أن التفتيش غالبا ما يقيس د و ح. أحد أسباب أهمية ذلك هو أن العديد من "أخطاء ROC" موجودة بالفعل الأخطاء الفادحة بسبب التشكيل أو التلميع غير المتسق، بينما ظلت أدوات نصف القطر اسمية.
2.2 التركيز الهندسي مقابل التركيز الصوتي
التقريب الأول الشائع هو أن التركيز الهندسي قريب ر. بالنسبة لسطح مشع رقيق في وسط متجانس، غالبًا ما يتم التعامل مع المسافة البؤرية على أنها نصف القطر تقريبًا، ويتم تعديلها أحيانًا عن طريق الفتحة الفعالة وتأثيرات الموجة.
هنا المفتاح. التركيز الهندسي ليس هو نفسه التركيز الصوتي.
يتحول التركيز الصوتي بسبب:
- حيود الفتحة المحدودة.
- أخطاء التردد والطول الموجي والمرحلة.
- شروط الحدود (خط الرابطة، الدعم، الإسكان).
- تحميل متوسط و عدم تطابق المعاوقة.
استخدم الهندسة لتقرر ما إذا كنت في الحي الصحيح. ثم استخدم الصوتيات لتحديد المكان الذي يعيش فيه جيرانك بالفعل.
2.3 فحص سريع للسلامة يمكنك القيام به قبل أي محاكاة
إذا قمت بتغيير ROC فقط مع الاحتفاظ د ثابت، اسأل نفسك سؤالين:
- هل يؤدي هذا إلى نقل التركيز الاسمي إلى نطاق مواجهة قابل للاستخدام فعليًا لنظامي؟
- هل يتطلب الأمر تفاوتات في التصنيع لا أستطيع تحملها بشكل واقعي؟
إذا كانت الإجابة على أي منهما هي "لا"، فلا تنتقل إلى النمذجة التفصيلية. أنت تقوم بتحسين فرضية سيئة.
3) الانحناء والتردد والفتحة: سؤال "ما مدى ضيق الضيق"
الموجات فوق الصوتية المركزة لا تتعلق فقط بـ ROC. إنه على وشك ROC نسبة إلى حجم الفتحة والطول الموجي.
الطريقة العملية للتفكير هي عن طريق النسب:
- الفتحة إلى الانحناء: د/ر
- الفتحة إلى الطول الموجي: د/ل
إذا د صغير مقارنة ب α، لا يمكنك الحصول على تركيز حاد بغض النظر عن مدى قوة الانحناء. سوف تكون محدودة الحيود.
إذا د كبيرة مقارنة بـ α، يمكنك تحقيق تركيز أكثر إحكامًا، لكنك أيضًا تصبح أكثر حساسية تجاه:
- التفاوتات الهندسية.
- خطأ في المحاذاة.
- تحميل الاختلافات.
بعبارة أخرى، تأتي قدرة التركيز العالية مع هشاشة عالية.
3.1 لماذا الطول الموجي هو الدكتاتور الهادئ
التصميم الذي يبدو "مركّزًا بقوة" في التصميم بمساعدة الكمبيوتر يمكن أن يتصرف كمصباح يدوي ناعم إذا α كبير جدًا بالنسبة للفتحة. يأتي هذا في أغلب الأحيان عندما يقوم المهندسون بما يلي:
- اختر التردد بناءً على ملاءمة الأجهزة الإلكترونية.
- يرث تردد وضع السُمك القديم دون التحقق من فيزياء الشعاع المحدودة الفتحة.
- التركيز على ROC باعتباره المقبض الرئيسي أثناء المغادرة د و و مقيد.
تعامل مع جمهورية الصين باعتبارها الموضع أداة. علاج د و و كعناصر التحكم الأساسية لحجم البقعة.
4) الاعتماد المتوسط: الماء والأنسجة والهواء كواكب مختلفة
4.1 سرعة الصوت تغير الطول الموجي الفعال
العلاقة الأساسية هي:
نفس التردد، وسط مختلف، طول موجي مختلف.
- الماء: ج مرتفع ومستقر نسبياً. الطول الموجي معتدل.
- الأنسجة: ج هو ترتيب مشابه للماء ولكن التوهين أعلى وقد يكون التشتت مهمًا اعتمادًا على النطاق.
- الهواء: ج أقل بكثير، لكن المشكلة الأكبر هي عدم تطابق المعاوقة والخسائر. الهواء لا يرحم.
لأن α التغييرات الخاصة بك د/ل وتغيير التركيز الذي يمكن تحقيقه. إن التصميم الذي يركز بشكل جيد في الماء قد يتصرف بشكل مخيب للآمال في الأنسجة إذا سيطر التوهين والتشتت. إن التصميم الذي "يعمل على الورق" في الهواء قد يفشل ببساطة في ربط الطاقة.
4.2 يغير التوهين معنى "نطاق العمل القابل للاستخدام".
عمق التركيز هو مفهوم هندسي/صوتي. النطاق القابل للاستخدام هو مفهوم الطاقة ونسبة الإشارة إلى الضوضاء (SNR)..
- في الوسائط منخفضة الفقد (الماء)، يمكنك غالبًا استغلال مسافة عمل أطول.
- في الوسائط (الأنسجة) ذات الفقد العالي، قد تحدث ذروة الشدة بالقرب من السطح، ولكن قد تصل نسبة الإشارة إلى الضوضاء (SNR) العملية إلى ذروتها في مكان آخر.
- في الهواء، عادةً ما تهيمن استراتيجية الاقتران على النطاق، طبقات متطابقة، والقيود على مستوى النظام.
لذلك عندما تختار ROC، فإنك لا تقوم فقط بتشكيل الشعاع. أنت تضع طاقتك حيث لا يزال بإمكان الوسيط توصيلها.
4.3 الواجهات مهمة أكثر مما يريد الناس الاعتراف به
الوسيط ليس فقط "ما تنتقل خلاله الموجة". وهو أيضًا ما يجب أن تعبره الموجة. مسار المياه مع نافذة رقيقة، مسار الأنسجة مع واجهات متعددة الطبقات، أو مسار الهواء مع غشاء يمكن أن يؤدي جميعها إلى تحويل التركيز وإحداث انحراف.
إذا كان المسار الصوتي الخاص بك يشتمل على واجهات، فلا تتظاهر بأن ROC وحده هو الذي يحدد سلوكك البؤري. في التصميم المبكر، حدد على الأقل الواجهة المهيمنة المحتملة وقرر ما إذا كان بإمكانك التحكم فيها.
5) عرض الشعاع وعمق التركيز: ما الذي تتحكم فيه فعليًا
يهتم المهندسون بثلاث مسافات:
- قرب الميدان سلوك قريب من الفتحة.
- التركيز الموقع الذي يتم فيه تصغير قطر الشعاع.
- التركيز اللاحق التباعد.
يعطي ROC الأصغر بشكل عام:
- أصغر شعاع الخصر.
- عمق تركيز أقصر.
- حساسية أقوى للخطأ.
يعطي ROC الأكبر بشكل عام:
- خصر أكبر.
- عمق تركيز أطول.
- قدرة تحمل أعلى.
ولكن احذر الفخ. "عمق التركيز الأطول" لا يضمن "أداء أفضل". إذا كان التطبيق الخاص بك يحتاج انتقائية مكانية عالية، يمكن أن تؤدي الحزم العريضة إلى تدمير التباين. إذا كان التطبيق الخاص بك يحتاج الطاقة على عمق محدد، يؤدي التركيز الواسع جدًا إلى نشر الطاقة وزيادة جهد المحرك المطلوب.
5.1 تعريفان مختلفان لـ "نطاق العمل"
في الممارسة العملية، غالبًا ما تخلط الفرق بين هذه الأمور:
- نطاق العمل الهندسي: حيث يبقى عرض الشعاع ضمن مضاعف محدد للحد الأدنى.
- نطاق عمل النظام: حيث تكون الإشارة المستقبلة أو التسخين أو عتبة التجويف أو نتيجة العملية مقبولة.
يؤثر ROC على كليهما. والثاني غالبا ما يهيمن عليه الخسائر والاقتران.
6) التسامح وتسويات التصميم: حيث تفوز أو تخسر معظم المشاريع
6.1 يصبح تسامح ROC خطأً في الطور
يؤدي الانحراف في الانحناء إلى حدوث خطأ في الطور عبر الفتحة. خطأ الطور هو ما يحول التركيز المحكم إلى نقطة غامضة.
عمليا، يتفاعل تحمل ROC مع:
- تردد التشغيل الخاص بك.
- قطر الفتحة لديك.
- خسارتك المقبولة في ذروة الشدة.
التردد العالي والفتحات الأكبر تجعل نفس خطأ الانحناء المطلق أكثر ضررًا. النموذج الذهني المفيد هو: التركيز الدقيق يعني أنك تعتمد على محاذاة الطور المتسقة عبر الفتحة. خطأ ROC يكسر تلك المحاذاة.
6.2 سمك خط الرابطة وتجانس المادة اللاصقة
تقدم الطبقة اللاصقة:
- أضاف الكتلة والصلابة.
- التخميد.
- القيود غير الموحدة.
إذا تغير خط الرابطة مكانيًا، فإنه يصبح اضطرابًا في الطور والسعة عبر الفتحة. وهذا يعادل "إلغاء التركيز البؤري المدمج". وهذا هو السبب في أن العناصر المركزة يمكن أن تتصرف بشكل غير متسق عبر البنيات حتى عندما تكون هندسة السيراميك صحيح اسمياً.
إذا كنت تتذكر شيئًا واحدًا فقط: يمكن أن يهيمن تباين خط السندات بسهولة على تأثير تعديل ROC صغير. ولهذا السبب يبدو أحيانًا "ضبط ROC" في المرحلة المتأخرة وكأنه ضوضاء عشوائية.
6.3 نمط القطب وشروط الحدود الكهربائية
يتم التعامل مع العناصر المنحنية أحيانًا على أنها "الهندسة فقط". لكن تغطية القطب الكهربائي وتقسيمه يؤثران على نقاء الوضع ويمكن أن يؤديا إلى إنشاء محرك غير منتظم. يصبح المحرك غير المنتظم إشعاعًا غير منتظم. يصبح الإشعاع غير المنتظم بؤرة متدهورة.
إذا كان تصميمك يستخدم أقطابًا كهربائية ملتفة أو جزئية لتسهيل توصيل الأسلاك، فتعامل مع ذلك كمعلمة لتشكيل الشعاع. ليست فكرة لاحقة.
6.4 حساسية التحميل
غالبًا ما يتم استخدام السيراميك المركز في محملة بالسائل محولات الطاقة. تغييرات صغيرة في:
- مسافة المواجهة.
- سمك طبقة الاقتران.
- شرط حد الهدف.
يمكن أن يحول التركيز الفعال ويغير استجابة السعة. إذا لم يتحكم نظامك بإحكام في المواجهة، فإن اختيار تركيز بؤري محكم للغاية يمكن أن يأتي بنتائج عكسية.
6.5 التغليف والمحاذاة: قاتلات الشعاع الصامتة
يركز العنصر الذي تم التركيز عليه فقط على طول المحور المقصود إذا قمت بالفعل بتثبيته على هذا المحور. زوايا الميل الصغيرة، أو الجلوس غريب الأطوار، أو وضع الأصيص غير المستوي يمكن أن يؤدي إلى الاستجماتيزم والقمم المنقسمة.
إذا لم تتمكن عملية التجميع من التحكم في المحاذاة، فاختر ROC والفتحة التي تحافظ على الأداء مقبولًا في ظل الأخطاء الزاويّة الصغيرة. هذا تصميم وليس أمنيات
6.6 حل وسط عملي: اختر ROC للنطاق، ثم تحقق من خلال الاختبار
سير عمل قوي في المرحلة المبكرة:
- اختر ROC الذي يضع المقصود ركز في منتصف نطاق المواجهة المطلوب.
- تقبل أن الذروة الحقيقية قد تتغير. خطط لذلك.
- التحقق من صحة الشعاع و الممانعة في الوسط الفعلي، مع التركيب الفعلي.
- اضبط ROC أو فتحة العدسة إذا كان التصميم حساسًا للغاية.
هذا يبدو واضحا. تتخطى العديد من المشاريع الخطوة 2 وتدفع ثمنها لاحقًا.
7) الحساسية وعدم اليقين: لماذا تعتبر "ROC واحدة مثالية" أسطورة
حتى مع المعالجة المثالية، لا يزال لديك عدم يقين من:
- التقلبية المتوسطة (درجة الحرارة، التركيب).
- اختلاف التجميع.
- شروط الحدود (الإسكان، الدعم، التأصيص).
- طريقة القياس وتكرار التركيبات.
كلما كان التركيز البؤري أكثر عدوانية (ROC صغير، وفتحة كبيرة، وتردد عالي)، زادت سيطرة هذه الشكوك على الأداء.
لذا فإن السؤال الصحيح نادرًا ما يكون "ما هي ROC التي تعطي التركيز الأكبر." عادة ما يكون:
""ما يوفره ROC تركيزًا كافيًا مع الحفاظ على قابلية البناء والتكرار والثبات في بيئة التشغيل الخاصة بي."
7.1 كيف يبدو عدم الاستقرار على مقاعد البدلاء
إذا كانت ROC التي اخترتها شديدة للغاية بالنسبة لواقع البناء والاختبار، فغالبًا ما ترى:
- موقع التركيز الذي يتحرك من التشغيل إلى التشغيل حتى مع نفس الجزء.
- حساسية قوية تجاه تغييرات المواجهة الصغيرة.
- خرائط شعاعية تُظهر حدودًا قصوى محلية متعددة بدلاً من قمة واحدة نظيفة.
- توقيعات المعاوقة التي تتحول بعد وضع الأصيص أو بعد التدوير الحراري.
هذه ليست "الحظ السيئ". إنها إشارات تشير إلى أن التصميم يعمل بالقرب من الحافة.
8) قواعد التصميم الأساسية: استخدمها كحواجز حماية، وليس كإجابات
هذه ليست قوانين. هم الشيكات العقل.
- إذا كان طلبك موجودًا مواجهة متغيرة، تجنب التصميمات البؤرية الضيقة للغاية. تفضل نطاقًا أطول قابلاً للاستخدام.
- إذا كنت بحاجة انتقائية مكانية عالية، أعط الأولوية للفتحة والطول الموجي. ثم اختر ROC الذي لا يتجاوز الخاص بك قدرة التسامح.
- إذا كنت تعمل في وسائط عالية الخسارة، ضع التركيز بشكل أقرب مما تفعله في الماء. وإلا فإن التوهين يأكل مكاسبك.
- إذا لم تتمكن من التحكم في تنوع التجميع (خط الربط، والمقاعد، والمحاذاة)، فاختر ROC أقل عدوانية. التكرار يفوق ذروة الأداء.
مبدأ صريح ولكنه مفيد: إذا لم يكن نظام التصنيع والاختبار الخاص بك ناضجًا، فاختر ROC الذي يمنحك فترة ركود هندسي. لاحقًا، عندما تتمكن من التحكم في التباين، يمكنك مطاردة أعلى مستوى من الأداء.
9) عملية اتخاذ القرار العملية في المرحلة المبكرة
الخطوة أ: حدد "متطلبات العمل" الخاصة بك من الناحية الهندسية
تحتاج إلى ثلاثة أرقام، وليس واحدًا.
- نطاق مسافة العمل المستهدفة (الحد الأدنى إلى الحد الأقصى)
- الدقة الجانبية المطلوبة (حجم البقعة أو عرض الشعاع)
- الإخراج الصوتي المطلوب أو حساسية الاستقبال في هذا النطاق
أضف خيارًا رابعًا إذا استطعت: الشكل المسموح به. إذا كان نظامك قادرًا على تحمل مسافة ±0.5 مم ولكن ليس ±2 مم، فهذا يغير اختيار ROC.
الخطوة ب: اختر التردد أولاً، ثم الفتحة، ثم ROC
يقيد التردد والفتحة بشكل كبير ما يمكن التركيز عليه فعليًا.
- التردد يحدد الطول الموجي و نظام التوهين.
- تعمل الفتحة على ضبط السلوك المحتمل والمجال القريب.
- تقوم ROC بعد ذلك بتشكيل مكان تركيز الطاقة ومدى هشاشة النتيجة.
إذا بدأت بـ ROC، فأنت تختار "المكان الذي يجب أن يكون فيه التركيز" قبل أن تعرف ما إذا كان التركيز بهذه الجودة قابلاً للتحقيق.
الخطوة ج: قم ببناء موازنة عدم اليقين للتمرير الأول
لا تحتاج إلى برنامج كامل للقياس. أنت بحاجة إلى قائمة تقريبية:
- تحمل ROC وتحمل الترهل
- تحمل السماكة و انتشار الرنين
- اختلاف سمك خط الرابطة
- تسامح المحاذاة
- التقلبية المتوسطة (درجة الحرارة، التركيب)
ثم اسأل: أي المصطلحين هو الأكبر على الأغلب؟ إذا كان خط الرابطة أو المحاذاة، فلا تضيع جهدك في ضبط ROC إلى العلامة العشرية الثالثة.
الخطوة د: تعامل مع ROC كمعلمة قابلة للضبط، وليس كثابت مقدس
تكرار الخطة:
- ROC v1 للوصول إلى النطاق وقابلية البناء.
- ROC v2 إذا كنت بحاجة إلى شعاع أكثر إحكامًا.
- ربما إعادة تصميم فتحة العدسة إذا لم تتمكن ROC وحدها من التسليم.
إذا كان الجدول الزمني لمشروعك لا يتحمل التكرار، فلا تختر تركيزًا شديد التركيز. التركيز الشديد هو التحسين، وليس شرطا أساسيا.
10) كيفية التحقق من صحة اختيارات ROC دون خداع نفسك
لا يعني التحقق من الصحة "مخطط شعاع واحد جميل." ويعني نتائج قابلة للتكرار في ظل ظروف خاضعة للرقابة.
10.1 التحكم في هندسة الاختبار
- تحديد المواجهة المرجعية.
- التحكم في درجة الحرارة.
- استخدام اقتران متسق.
- استمر في التثبيت بشكل جامد وقابل للتكرار.
إذا انحرف إعداد الاختبار، فسوف تنسب أخطاء التثبيت إلى ROC.
10.2 قياس السلوك الميداني والكهربائي
- يخبرك تعيين الشعاع كيف يبدو الإخراج الصوتي.
- الممانعة والمرحلة يخبرك كيف أدى التحميل والتجميع إلى تغيير العنصر.
عندما يختلف هؤلاء، فإن محول الطاقة يحكي لك قصة. يستمع.
10.3 تأكيد افتراض الوسط
إذا كنت تصمم لوسائط مكافئة للأنسجة أو لسائل معالجة، فلا تقم بالتحقق فقط في الماء النظيف واعتبره قد تم. قرار ROC يعتمد على المتوسط.
11) ما الذي يجب توفيره عند طلب سيراميك مركز مخصص
للحصول على استجابة تصميمية ذات معنى من أ الصانع، تقديم:
- متوسط (ماء، مكافئ الأنسجة، هواء، زيت) ونطاق درجة الحرارة
- نطاق تردد التشغيل ودورة العمل
- نطاق مسافة العمل المستهدفة وحجم البقعة المطلوبة
- قيود قطر الفتحة وحدود السكن
- طريقة التركيب (الربط، التثبيت، التأصيص) ومفهوم التدعيم
- قيود القطب الكهربائي والأسلاك
- أولويات التسامح (تسامح ROC، تحمل السماكة، نمط القطب)
إذا قمت بتوفير ROC والسمك فقط، فأنت تطلب جزءًا هندسيًا. ليس الجزء الهندسي.
الإغلاق
اختيار نصف قطر الانحناء ليس مشكلة ذات معادلة واحدة. إنه أ التفاوض على التصميم بين الفيزياء والسلوك المتوسط، تفاوتات التصنيع، والقيود على مستوى النظام.
إذا أردت، قم بمشاركة الوسط المستهدف والتردد وقيود الفتحة ونطاق مسافة العمل. يمكننا التحقق من صحة ما إذا كان من المحتمل أن يكون نظام ROC المخطط له مستقرًا، أو من المحتمل أن يتحول إلى موقف "يعمل في المحاكاة، ويفشل في التجميع".
