كيفية اختيار مادة السيراميك الكهرضغطي المناسبة لتطبيقك في عام 2025
أصبحت السيراميك الكهرضغطي مكونات أساسية في مجموعة واسعة من التطبيقات، من أجهزة الموجات فوق الصوتية الطبية و المستشعرات الصناعية إلى الإلكترونيات الاستهلاكية والمشغلات الدقيقة. بفضل قدرتها على تحويل الضغط الميكانيكي إلى إشارات كهربائية (والعكس صحيح)، تعد السيراميك الكهرضغطي حجر الزاوية في الابتكار الهندسي الحديث. ولكن مع توفر مجموعة متنوعة من التركيبات وخصائص الأداء، كيف تختار مادة السيراميك الكهرضغطي المناسبة لتطبيقك المحدد؟
في هذا الدليل، سنستكشف العوامل الرئيسية التي يجب مراعاتها عند اختيار السيراميك الكهرضغطي، مما يساعد المهندسين ومحترفي المشتريات على اتخاذ قرارات مستنيرة لتحقيق الأداء الأمثل وفعالية التكلفة.
فهم أساسيات السيراميك الكهرضغطي
السيراميك الكهرضغطي عبارة عن مواد - تعتمد عادةً على تيتانات زركونات الرصاص (PZT) - تظهر التأثير الكهرضغطي. عند تعرضها لضغط ميكانيكي، فإنها تولد شحنة كهربائية؛ وعلى العكس من ذلك، عند تعرضها لمجال كهربائي، فإنها تتشوه ميكانيكيًا.
تشمل الأنواع الشائعة من السيراميك الكهرضغطي:
- PZT (تيتانات زركونات الرصاص): الأكثر استخدامًا، حيث يوفر معاملات كهرضغطية قوية واستقرارًا. اعرف المزيد عن دليل مواد PZT الشامل.
- BaTiO3 (تيتانات الباريوم): بديل خالٍ من الرصاص بأداء أقل ولكنه مناسب لبعض التطبيقات الاستهلاكية.
- KNLN (نيوبات البوتاسيوم والصوديوم والليثيوم): مادة واعدة خالية من الرصاص ذات كهرضغطية جيدة وتوافق بيئي.
تتمتع كل مادة بخصائص عازلة وكهرضغطية وميكانيكية فريدة تؤثر على ملاءمتها لاستخدامات محددة. للحصول على مواصفات مفصلة، قم بزيارة صفحة مواصفات المواد الخاصة بنا.

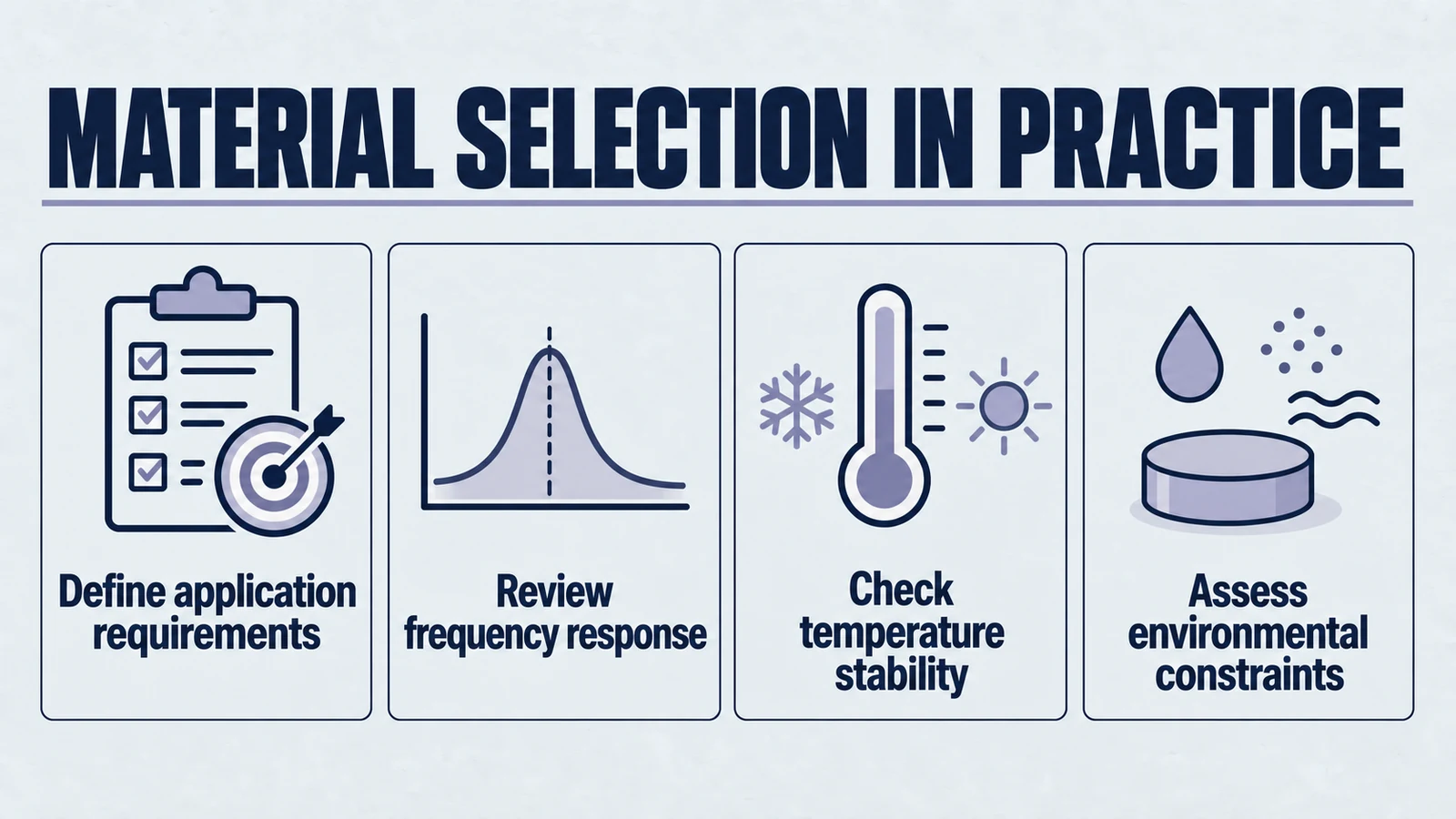

معايير الاختيار الرئيسية
1. متطلبات التطبيق
حدد ما تتوقع أن يفعله السيراميك:
- هل يولد إشارة (مستشعر)؟
- هل يقوم بتشغيل حركة (مشغل)؟
- هل يشارك في كل من الإرسال والاستقبال (مثل محولات الطاقة بالموجات فوق الصوتية)؟
2. الخصائص الكهرضغطية
تشمل معلمات المواد المهمة:
- d33 (معامل الشحنة): يقيس مقدار الشحنة المتولدة لكل وحدة قوة.
- k (معامل الاقتران): يشير إلى كفاءة تحويل الطاقة.
- Qm (عامل الجودة الميكانيكية): يتعلق بمدى جودة اهتزاز المادة بأقل قدر من فقدان الطاقة.
بالنسبة للمستشعرات عالية الحساسية، يفضل استخدام d33 و k عاليين. بالنسبة للتطبيقات عالية الطاقة مثل التنظيف بالموجات فوق الصوتية، يعد Qm العالي أمرًا بالغ الأهمية.
3. استجابة التردد
تتطلب التطبيقات المختلفة ترددات رنين مختلفة. على سبيل المثال:
- التصوير الطبي يتطلب ترددات بمستوى ميجا هرتز.
- قد تحتاج مراقبة الصحة الهيكلية إلى نطاقات كيلو هرتز أقل.
تأكد من أن سمك المادة ووضع الاهتزاز يتماشى مع تردد تشغيل نظامك. توضح محولاتنا عالية التردد مطابقة التردد المثلى.
4. استقرار درجة الحرارة
تفقد السيراميك الكهرضغطي خصائصها فوق درجة حرارة معينة، تسمى درجة حرارة كوري (Tc). تتطلب التطبيقات في البيئات ذات درجات الحرارة العالية (مثل السيارات أو الفضاء) سيراميك بقيم Tc عالية.
5. العوامل البيئية والتنظيمية
بالنسبة للتطبيقات في الإلكترونيات الاستهلاكية أو الأجهزة الطبية، قد يحد الامتثال لـ RoHS أو الحاجة إلى مواد خالية من الرصاص من اختيارك. تعد المواد مثل BaTiO3 أو KNLN بدائل، وإن كانت مع مقايضات في الأداء.
6. القوة الميكانيكية والمتانة
في البيئات الصعبة ميكانيكيًا، تأكد من أن السيراميك يمكنه تحمل الضغط المتكرر دون تدهور. تم تحسين بعض التركيبات من أجل المتانة ومقاومة التعب، كما يظهر في تطبيقات اللحام بالموجات فوق الصوتية الخاصة بنا.
مطابقة السيراميك للتطبيقات
| نوع التطبيق | المادة الموصى بها | الخصائص الرئيسية |
|---|---|---|
| الموجات فوق الصوتية الطبية | PZT-5H | حساسية عالية (d33, k)، تردد مستقر |
| التنظيف بالموجات فوق الصوتية | PZT-8 | Qm عالي، قوة ميكانيكية |
| مستشعرات الاهتزاز | PZT-5A | أداء متوازن، استقرار جيد |
| حاقنات الوقود | PZT صلب | كثافة طاقة عالية، متانة |
| الإلكترونيات الاستهلاكية | BaTiO3 | خالٍ من الرصاص، كهرضغطية معتدلة |
| المشغلات الدقيقة | PZT ناعم | إزاحة عالية، تباطؤ منخفض |
حلول المواد المتقدمة من Yujie لعام 2025
في Yujie Technology، كنا في طليعة ابتكار السيراميك الكهرضغطي لأكثر من 25 عامًا. تشمل مجموعة منتجاتنا لعام 2025:
- سلسلة الأقراص: محسنة للتطبيقات عالية التردد والأجهزة الطبية
- سلسلة الحلقات: مثالية لـ قياس التدفق والاستشعار الدقيق
- سلسلة الأنابيب: مثالية لـ التطبيقات تحت الماء
- سلسلة المستطيلات: مصممة لـ اللحام بالموجات فوق الصوتية والأتمتة الصناعية
لماذا تشارك Yujie في مشاريعك لعام 2025
بينما ننتقل إلى عام 2025، يستمر الطلب على حلول كهرضغطية أكثر كفاءة وصديقة للبيئة وعالية الأداء في النمو. تعرف على المزايا الاستراتيجية للشراكة مع مصنع OEM مثل Yujie.
تضمن خبرتنا في شراكات OEM حصولك على:
- تركيبات مواد مخصصة مصممة لاحتياجاتك المحددة
- قدرات النماذج الأولية والاختبار السريع
- إنتاج قابل للتطوير من العينات إلى ملايين الوحدات
- دعم فني شامل طوال دورة حياة مشروعك
خاتمة
يتطلب اختيار مادة السيراميك الكهرضغطي المناسبة فهمًا عميقًا لكل من خصائص المواد والمتطلبات الوظيفية لتطبيقك. من خلال تقييم عوامل مثل المعاملات الكهرضغطية، واستجابة التردد، ونطاق درجة الحرارة، والاعتبارات البيئية بعناية، يمكن للمهندسين ضمان الأداء الأمثل والامتثال.
للحصول على إرشادات إضافية، استكشف مواردنا الشاملة:
- دليل كامل لاختيار السيراميك الكهرضغطي
- فهم السيراميك الكهرضغطي وتطبيقاته
- مواصفات المواد التفصيلية وأوراق البيانات
إذا كنت تستكشف السيراميك الكهرضغطي لمشروعك القادم، فإن فريقنا في Yujie مستعد لمساعدتك في العثور على الأنسب - اتصل بنا للحصول على توصيات مخصصة ودعم فني.
