صفحة واحدة لمراجعة الأغطية الكروية الدائرية، والأغطية ذات الفتحات، والأشكال الحلقية، والقطاعات المنحنية المخصصة للمشاريع المركزة.
نراجع الأجزاء الدائرية من 7 mm إلى 115 mm، بينما تُقيَّم الأجزاء المستطيلة أو غير المنتظمة حسب الطول القطري والانحناء وطريقة الدعم. وحتى الطلبات غير القياسية يمكن البدء فيها بمراجعة هندسية أولية.
نطاق المقاس
7-115 mm
تُقيَّم الأجزاء الدائرية بالقطر، أما الأجزاء المستطيلة أو غير المنتظمة فتُراجع بالطول القطري الفعّال.
أقل سماكة جدار
بدءًا من 0.2 mm
يمكن أن تبدأ الأجزاء الصغيرة بسماكات أقل، بينما تحتاج الأحجام الأكبر إلى جدار أكثر ثباتًا لتشكيل موثوق.
خيارات الشكل
من دائري إلى مخصص
نغطي الأغطية الكروية، والأغطية ذات الفتحات، والأشكال الحلقية، والقطاعات المنحنية ضمن نفس مسار RFQ.
المراجعة الهندسية
الطلبات الخاصة مرحب بها
إذا كان شكل الفتحة أو السماكة أو طريقة التثبيت خارج الإطار القياسي، يراجع الفريق الهندسي الطلب قبل التسعير.
هذا الجدول مخصص للفحص الأولي قبل RFQ. الإمكانية النهائية تعتمد أيضًا على الانحناء وشكل الفتحة وطريقة الدعم.
| القطر / المقاس الفعّال | أقل سماكة جدار | ملاحظة المراجعة |
|---|---|---|
| قطر 7-30 mm | 0.2 mm | مدى شائع للأغطية المركزة الصغيرة والأجزاء ذات الانحناء الضحل. |
| قطر 30-50 mm | 0.5 mm | يُستخدم عند الحاجة إلى موازنة الفتحة والانحناء وثبات المناولة. |
| قطر 50-80 mm | 1.0 mm | شائع للتجميعات المركزة الأكبر التي تحتاج إلى دعم أقوى لجسم السيراميك. |
| قطر 80-115 mm | 1.5 mm | يُراجع بعد فحص عمق الانحناء، والأدوات، وطريقة دعم الحافة. |
| الأجزاء المستطيلة أو غير المنتظمة | تُراجع بالطول القطري | نقيّم القطر الفعّال، وتوزيع السماكة، والانحناء، وطريقة التثبيت قبل تأكيد إمكانية التصنيع. |
الطلبات خارج هذا النطاق لا تُرفض تلقائيًا، بل تدخل في مراجعة هندسية لفحص التشكيل والأدوات ومتطلبات الدمج قبل التسعير.
يعرض هذا المعرض جميع الأشكال الحقيقية في تنسيق موحد لتسهيل مقارنة الفتحات، والانحناءات، والحجم الفعلي للقطع.

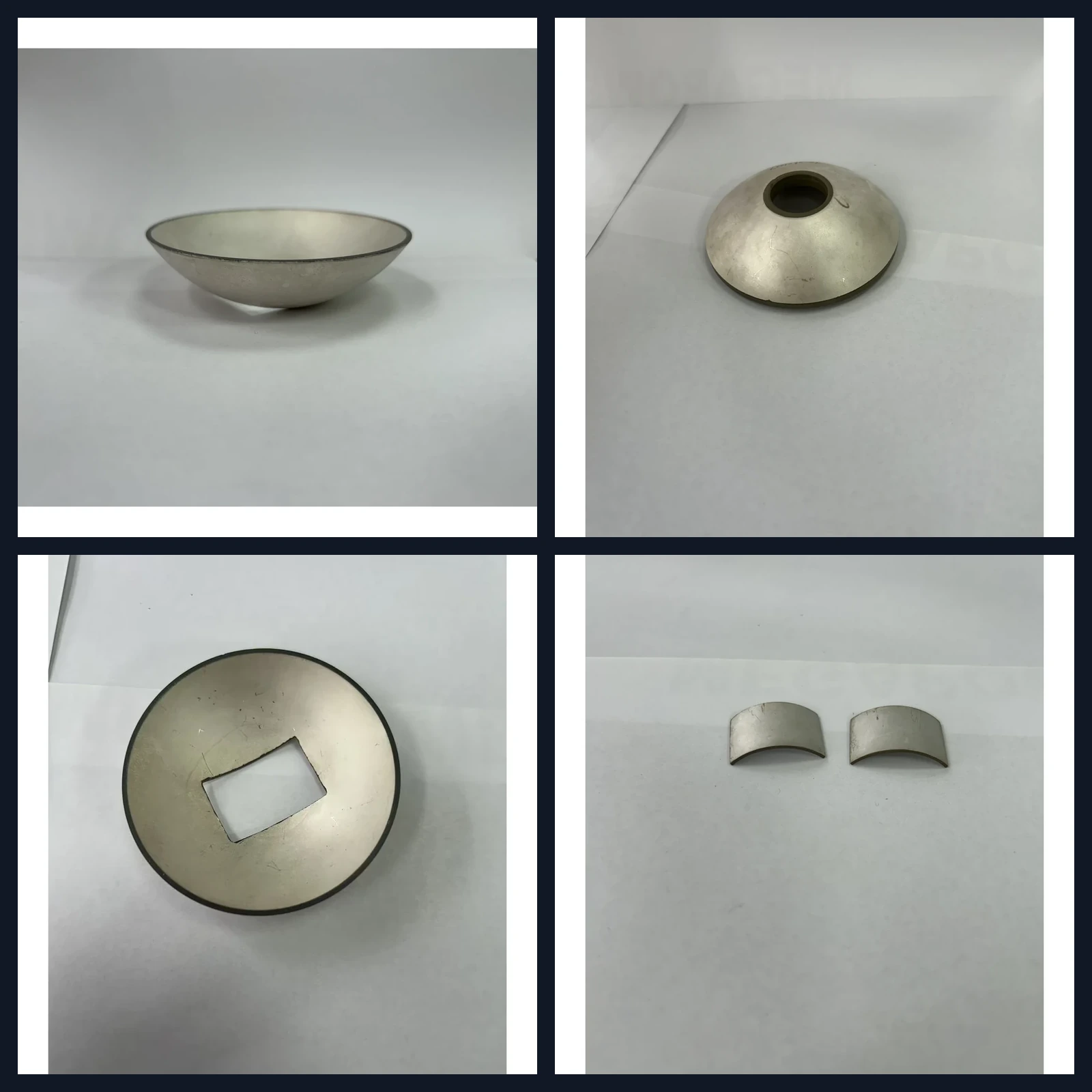

ستجد هنا الأغطية الدائرية، والأشكال ذات الفتحات، والقطاعات المنحنية، والقطع المرجعية الصغيرة، وكلها بنفس المقاس البصري حتى تبقى هيئة السيراميك واضحة وسهلة المقارنة.
غطاء كروي دائري
غطاء كروي دقيق
غطاء بفتحة حلقية
غطاء فتحة دقيق
غطاء كروي بفتحة مربعة
غطاء فتحة مصغر
غطاء فتحة مدمج
غطاء كروي حلقي
غطاء حلقي كبير
غطاء حلقي دقيق
قطاع منحني مخصص
قطاع منحني دقيق
قطاع منحني مصغر
قطاع منحني مدمج
قطاع منحني ميكروي
غطاء فتحة كبير
غطاء فتحة عميق
غطاء فتحة مربعة مخصص
غطاء كروي مصغر
سيراميك بيزو ميكروي
قطاع منحني على مستوى الإصبع
غطاء كروي حلقي كبير
شكل السيراميك وحده لا يكفي. أداء التركيز يعتمد أيضًا على طريقة دعم القطعة وتحميلها داخل التجميع الكامل.
إذا كان لديك رسم، أو حتى صورة عينة مع أبعاد مكتوبة، فأرسلها مع المقاس المستهدف، والسماكة المتوقعة، ووسط التشغيل. هذا يكفي غالبًا ليحدد الفريق الهندسي ما إذا كانت القطعة تبقى ضمن عائلة الأغطية الكروية أو تحتاج إلى مسار مراجعة أكثر تخصصًا.
هذه المقالات الخمس تغطي الأسئلة الأكثر شيوعًا قبل إرسال طلب RFQ للأجزاء المركزة.
مدخل سريع لفهم ما هو الغطاء الكروي وما الذي يهم فعليًا في المشاريع المركزة.
يشرح كيف تغيّر الهندسة واجهة الموجة ولماذا يؤثر ذلك في التركيز.
مفيد عندما تكون الرسومات أو مصطلحات الموردين غير دقيقة في استخدام كلمة نصف كروي.
مرجع مباشر لمناقشة مسافة البؤرة وحساسية التفاوتات.
يغطي المفاضلات بين نصف القطر، والفتحة، والسماكة التي تظهر عادة في مرحلة RFQ.
