الغطاء الكروي مقابل السيراميك الانضغاطي النصف كروي: لماذا لا تعتبر معظم التصميمات نصفي كرة حقيقيين
يرى المهندسون الذين يعملون مع عناصر الموجات فوق الصوتية المركزة بشكل روتيني الرسومات ومواصفات الشراء وقوائم الموردين التي تحمل علامة "بيزو نصف كروي" أو "سيراميك نصف الكرة الأرضية" أو "محول الطاقة نصف الكرة". ومن الناحية العملية، فإن معظم هذه الأجزاء موجودة سيراميك بيزو ذو غطاء كروي مخصص (وتسمى أيضًا الأجزاء الكروية أو الأغطية على شكل وعاء)، وليست نصفي الكرة الأرضية الحقيقيين.
هذا الاختلاف ليس تنقيحًا دلاليًا. إنه يغير كيفية تفسير الأبعاد على الرسم، وكيف تتنبأ بسلوك الرنين، وكيف تخطط لتغطية القطب الكهربائي والترابط، وما يجب أن تتوقع أن يقوم المصنع بتصنيعه بشكل موثوق وبإنتاجية ثابتة.
توضح هذه المقالة المصطلحات والآثار الهندسية، بطريقة تساعد فرق المشتريات والتصميم على التواصل بدقة. إنه كذلك لا يقصد به انتقاد الموردين. تستخدم العديد من القوائم كلمة "نصف الكرة الأرضية" كاختصار لعبارة "على شكل وعاء". الهدف ببساطة هو منع المواصفات من الانجراف إلى هندسة غير مقصودة وتقليل التكلفة ذهابًا وإيابًا أثناء الشراء.
تصنيف سريع في 30 ثانية
إذا كان لديك الوقت لإجراء فحص واحد فقط، فافعل ذلك.
- إذا ادعى أن الجزء هو نصف الكرة الأرضية، فيجب أن تستوفي الهندسة ح = ر و د = 2ر.
- إذا كان الرسم الخاص بك يظهر أ نصف قطر الانحناء R و قطر الفتحة D حيث د < 2R، فهو كذلك لا نصف الكرة الأرضية. إنه أ سيراميك بيزو ذو غطاء كروي مخصص.
- إذا كان الرسم الخاص بك يظهر أ ترهل (ح) و ر حيث ح < R، وهو غطاء كروي.
تفشل معظم الأجزاء الصناعية "نصف الكروية" في هذه الاختبارات. وهذا هو السبب في أن "نصف الكرة الأرضية" عادةً ما يكون اختصارًا للتسمية وليس مطلبًا حقيقيًا.

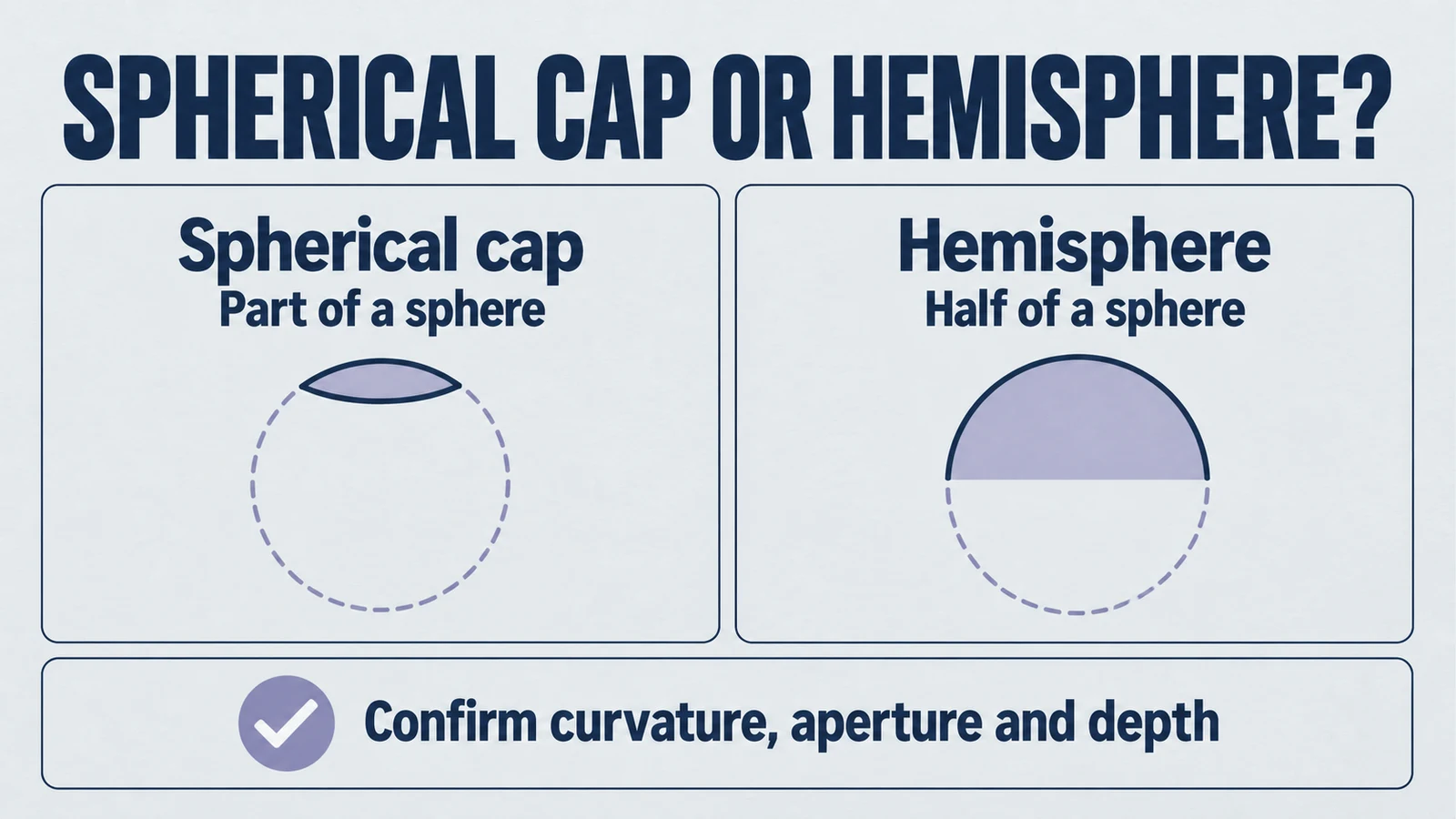

1. الشكلين . نفس العائلة، معنى مختلف
تم قطع كلا الشكلين من نفس الهندسة الأصلية: كرة.

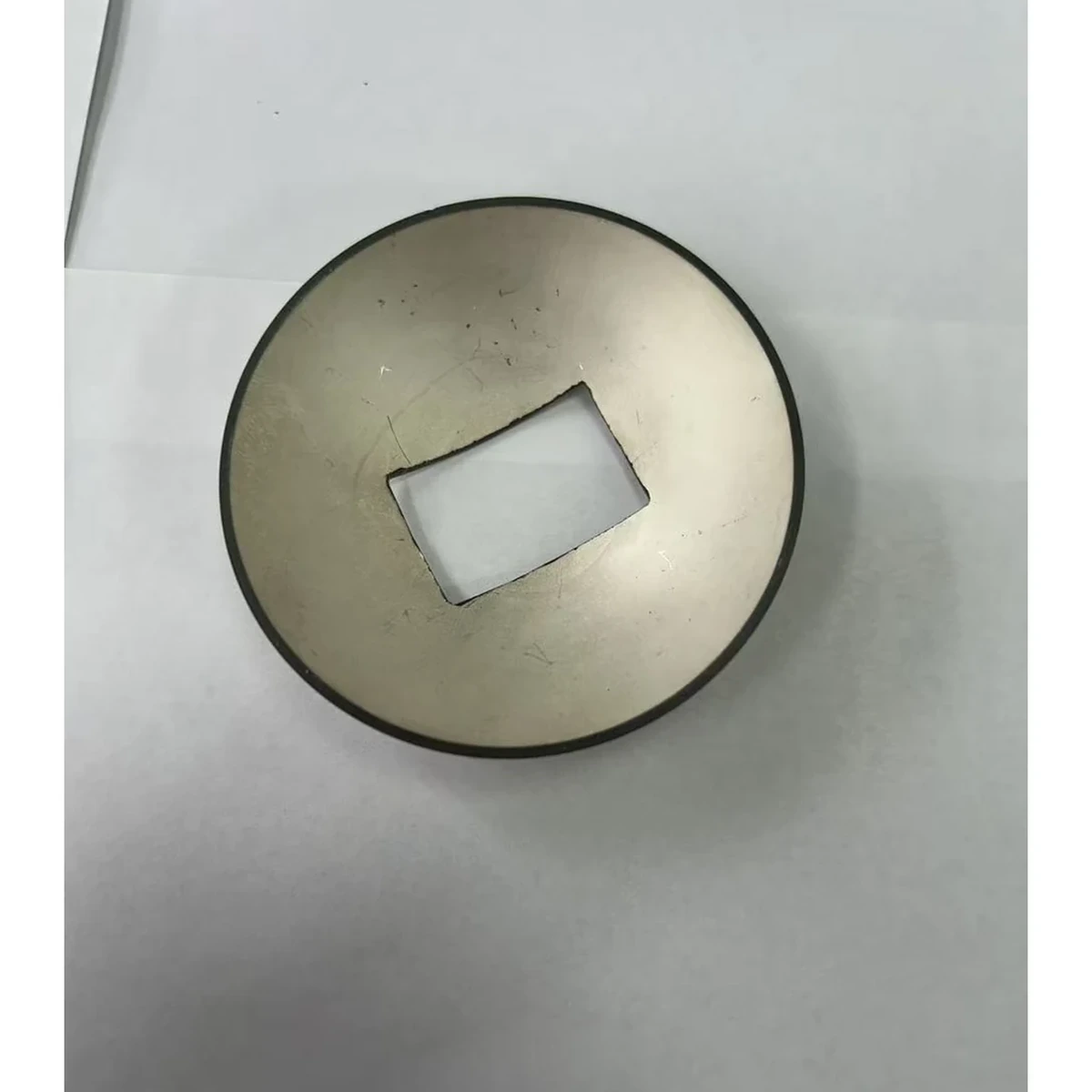

1.1 ما هو الغطاء الكروي؟

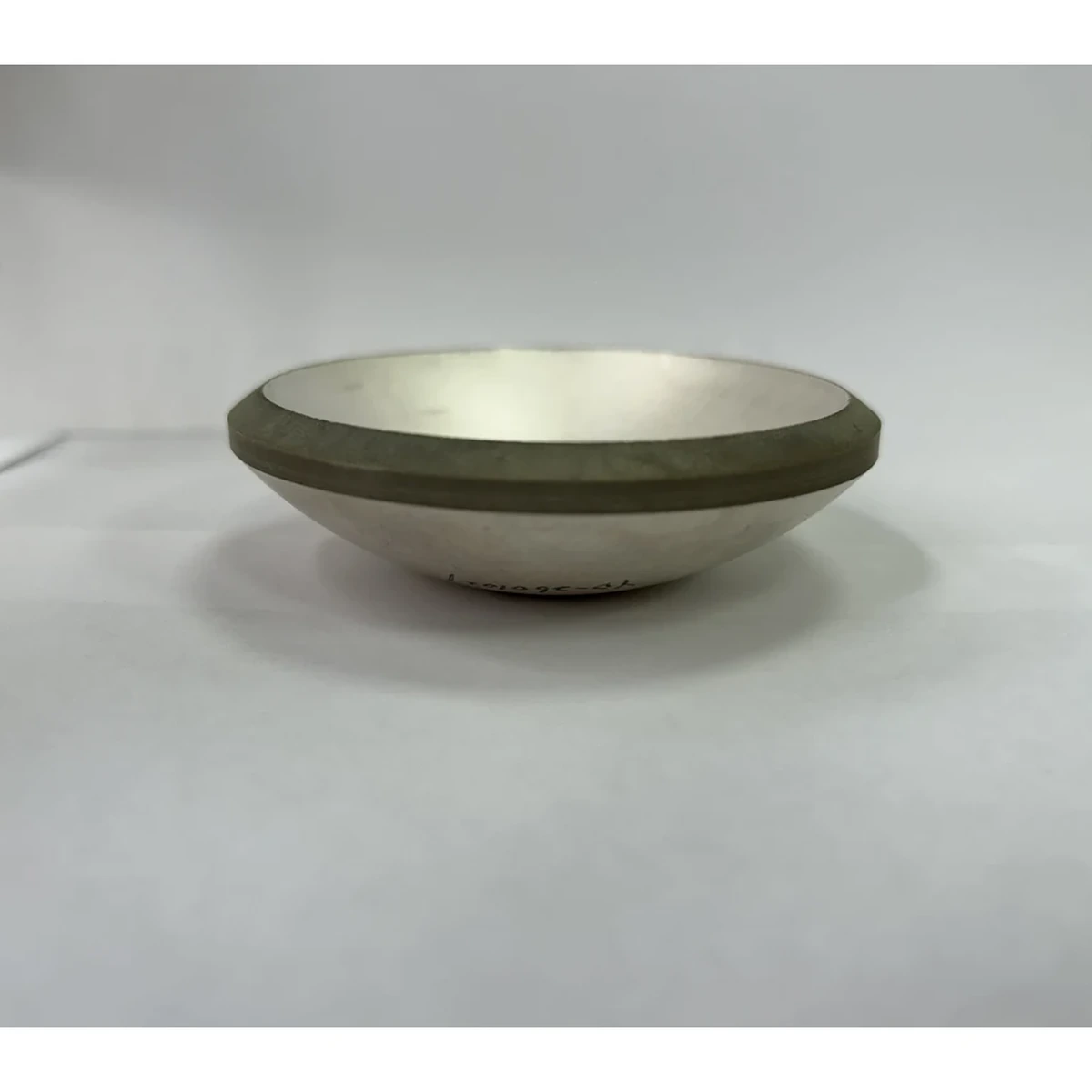

أ سيراميك بيزو ذو غطاء كروي مخصص هو الجزء من الكرة المقطوع بالمستوى. تخيل أنك تقطع كرة بمستوى مسطح وتحتفظ بجزء "الوعاء".
يتم تعريف الغطاء الكروي بشكل كامل من خلال أي زوج ثابت من المعلمات الهندسية، مثل:
- نصف القطر الكروي (نصف قطر الانحناء)
- نصف قطر الفتحة (نصف قطر الفتحة الدائرية)
- ارتفاع الغطاء (السهمي) (عمق الوعاء)
وترتبط هذه بعلاقة قياسية:
عادة ما يحدد المهندسون الحدود القصوى حسب القطر (2أ) و ترهل (ح)، أو القطر و نصف قطر الانحناء (R).
ملاحظة عملية. في الإنتاج، غالبًا ما يكون التحديد أكثر أمانًا د و ح لأنه يقلل من الغموض عندما يتم قياس الأجزاء بواسطة مقياس جانبي أو CMM. إذا قمت بتحديد د و ر، لا يزال يتعين عليك تضمين محسوبة أو ضمنية ح على الرسم للفحص.
1.2 ما هو نصف الكرة الأرضية؟
أ نصف الكرة الأرضية هي حالة خاصة للغطاء الكروي حيث يمر المستوى المقطوع عبر مركز الكرة.
يعني:
- قطر الفتحة يساوي قطر الكرة.
لذا فإن نصف الكرة الأرضية ليس مجرد "وعاء عميق". إنه أ حدود هندسية دقيقة.
1.3 لماذا يخلط الناس بينهم
يأتي الارتباك عادةً من كيفية تسمية البشر للأشكال بصريًا.
- تبدو العديد من القبعات الكروية للوهلة الأولى وكأنها "نصف كرة".
- نادرًا ما تتضمن الصور التسويقية الأبعاد التي تكشف ما إذا كان يساوي .
- تترجم بعض الفهارس "الوعاء" أو "الجزء الكروي" إلى "نصف الكرة الأرضية" كاختصار.
الإصلاح الهندسي بسيط. تعامل مع "نصف الكرة الأرضية" على أنه ادعاء. التحقق مع , ، و .
2. لماذا يهم المصطلحات. إنه يغير ما تعتقد أن الجزء سيفعله
2.1 يتأثر التركيز بالانحناء، ولكن يتم ضبط المجال القابل للاستخدام بواسطة الفتحة
بالنسبة لعنصر كروي مقعر يشع في مائع، يؤثر الانحناء بشدة على المسافة البؤرية الاسمية. لكن الفتحة يتحكم في مدى قوة التركيز وكيفية تشكيل منطقة التركيز.
نصف الكرة الأرضية لديه أقصى فتحة ممكنة لنصف قطر معين. وهذا يعني:
- إمكانية تركيز هندسي أقوى
- منطقة بؤرية أضيق (فتحة رقمية فعالة أعلى)
- حساسية أكبر للمحاذاة والتركيز وتفاوتات التصنيع
معظم التطبيقات الحقيقية لا تحتاج أو لا تستطيع تحمل تلك الهندسة المتطرفة. إنهم يختارون غطاءًا ذو تبلد وفتحة متواضعة، لأنه من الأسهل بناءه ليصبح قويًا مكدس محول الطاقة ويسهل الحفاظ على ثباته عبر الدفعات.
2.2 يصبح سلوك الوضع أكثر صعوبة في التنبؤ مع تعمق الانحناء
سيراميك بيزو ليست مشعات "مكبسة" بحتة. أنها تدعم الأوضاع الكهروميكانيكية المقترنة.
عندما يصبح الغطاء أعمق (يقترب من نصف الكرة الأرضية)، تنمو العديد من المشكلات العملية:
- اقتران الوضع الأكثر تعقيدًا. يمكن أن تتفاعل الأوضاع المتعلقة بالسمك والقطر والانحناء.
- توزيع سلالة غير منتظم بشكل أكبر عبر السطح.
- ارتفاع خطر الإصابة بالرنين الطفيلي بالقرب من نطاق التشغيل.
الغطاء الكروي الضحل ليس بسيطًا تلقائيًا، ولكن من الأسهل بشكل عام هندسته في منحنى مقاومة يمكن التنبؤ به، خاصة عندما يتضمن التجميع طبقات ربط، ودعم، وامتثال الغلاف.
2.3 يمكن أن تنكسر افتراضات رنين السُمك بصمت
النموذج الذهني الشائع هو: "قم بتعيين سمك المركز. يصل وضع السُمك إلى المكان الذي نريده." وهذا صحيح جزئيًا فقط بالنسبة للسيراميك المنحني.
- إذا اختلف السُمك عبر الغطاء، فيمكن أن تساهم المناطق المختلفة في اتجاهات رنين محلية مختلفة.
- إذا كان الانحناء عميقًا، فإن مطاوعة الانحناء تزداد ويمكن أن تسحب الطاقة إلى حركة غير سميكة.
النتيجة. يمكن أن يتصرف جزأان لهما نفس سمك المركز بشكل مختلف إذا كان أحدهما عبارة عن غطاء ضحل والآخر يقترب من عمق نصف كروي.
2.4 تغطية القطب الكهربائي وتوحيد المجال الكهربائي ليسا أمرين تافهين في وعاء عميق
العديد من التصاميم تتطلب:
- أقطاب كهربائية ملتفة
- تحديد المناطق النشطة وغير النشطة
- حقول الحافة التي يتم التحكم فيها لتجنب الانحناء أو الإزالة
تصبح هذه الأمور أكثر صعوبة مع تعمق الانحناء. يعمل نصف الكرة الأرضية على تكثيف القيود العملية على المعدنة، والإخفاء، وربط الرصاص. كما أنه يزيد من احتمال أن يصبح رسم القطب الكهربائي "البسيط" مكلفًا أو محدود الإنتاج.
3. واقع التصنيع. لماذا نصفي الكرة الأرضية الحقيقي نادرة
نصف كروي حقيقي سيراميك بيزو ممكن. نادرًا ما تكون هذه هي الإجابة الأفضل عند الأخذ في الاعتبار قيود التكلفة والعائد والتكامل.
3.1 تتزايد تحديات التشكيل والتلبيد بشكل حاد مع العمق
تتضمن طرق تشكيل السيراميك النموذجية للأجزاء المنحنية ما يلي:
- التصنيع الأخضر للضغط المضغوط
- الضغط المتوازن متبوعًا بالتصنيع الآلي
- الصب المنزلق أو الصب الهلام (أقل شيوعًا في أغطية الإنتاج)
عندما تقترب من هندسة نصف الكرة الأرضية:
- التحكم في سمك الجدار يصبح أكثر صعوبة عبر السطح.
- تدرجات الانكماش أثناء التلبيد يمكن أن يؤدي إلى تشويه.
- احتمال التواء، أو تشققات دقيقة، أو انحراف الأبعاد يرتفع.
الغطاء الكروي ذو الترهل المتواضع يمنح المصانع هامشًا أكبر بكثير من العمليات. وهذا يترجم مباشرة إلى تكرار أفضل لـ , ، وشروط الحافة.
3.2 أصبح الوصول إلى الآلات وسلامة الحافة أكثر صعوبة
الأوعية العميقة تقيد الوصول إلى الأدوات.
- الأسطح الداخلية أصعب في التجهيز دون حدوث ثرثرة أو تلف موضعي.
- تصبح حواف الحافة أكثر هشاشة أثناء المناولة والتركيب والفحص.
- يمكن أن تتطور عيوب الحواف الصغيرة إلى شقوق أثناء عملية التلميع أو أثناء الدورات الحرارية للتجميع.
وهذا هو أحد الأسباب التي تجعل الأشكال "العميقة" غالبًا ما يتم تبسيطها إلى أغطية ضحلة في الإنتاج، حتى لو كانت النماذج الأولية المبكرة أكثر عدوانية.
3.3 يعد صقل الأجزاء المقعرة العميقة أصعب مما توحي به معظم الرسومات
يتطلب التلميع مجالًا كهربائيًا قويًا عبر السماكة، وعادةً عند درجة حرارة مرتفعة.
للأوعية العميقة:
- يصعب تطبيق هندسة القطب بشكل متسق.
- يمكن أن يصبح توزيع المجال الكهربائي غير منتظم.
- يمكن أن يؤدي التعامل والتثبيت إلى إتلاف الحواف وإحداث عيوب.
حتى لو كان من الممكن صنع نصف الكرة الأرضية مرة واحدة، فإن تكراره بإنتاجية عالية هو سؤال مختلف.
3.4 غالبًا ما يتعارض "نصف الكرة الحقيقي" مع قيود التجميع
معظم المداخن بالموجات فوق الصوتية تحتاج إلى:
- كتلة داعمة أو هيكل تخميد
- مطابقة الطبقات (في كثير من الحالات)
- مبيت أو سدادة أو نافذة عازلة للصوت
- تخفيف إجهاد الكابل بشكل قوي
يستهلك نصف الكرة مساحة المغلف ويعقد التركيب الميكانيكي. لا تستطيع العديد من الأنظمة تحمل هذه الهندسة دون التضحية بالمتطلبات الأخرى مثل التبريد أو الختم أو القوة الميكانيكية أو قابلية التصنيع.
4. يجب على مهندسي الآثار النمطية والنظامية الانتباه إليها
هذا القسم ليس برنامجًا تعليميًا كاملاً للنمذجة. إنها قائمة مرجعية لما يميل إلى التغيير أثناء انتقالك من الغطاء الضحل نحو نصف الكرة الأرضية.
4.1 التحكم بالرنين وعرض النطاق الترددي
- يمكن أن يؤدي الانحناء الأعمق إلى زيادة الاقتران بين السُمك وسلوك الانثناء.
- غالبًا ما تكون تصميمات النطاق العريض أسهل مع الانحناء الأقل عمقًا بالإضافة إلى التخميد الدقيق.
- إذا رأيت قممًا غير متوقعة في المعاوقة أو الخرج الصوتي، فإن الهندسة هي المشتبه به المعتاد.
إرشادات عملية. إذا كان المحرك الكهربائي أو حلقة التحكم الخاصة بك تفترض رنينًا مهيمنًا واحدًا، فتجنب تحديد الانحناء العميق ما لم يكن لديك نموذج معتمد واختبار قبول.
4.2 تركيز الإجهاد ومتانة الحافة
- منطقة الحافة حساسة ميكانيكيًا.
- يمكن للأوعية العميقة تركيز الضغط أثناء التثبيت أو الترابط أو ركوب الدراجات الحرارية.
- يمكن أن يكون التغيير الطفيف في نصف قطر الحافة أو الشطب أو إنهاء القطب مهمًا.
إذا كان التصميم الخاص بك يستخدم حلقة تثبيت أو شريحة لاصقة أو مبيت مُحمّل مسبقًا، فحدد هندسة الحافة وحالة الحافة المسموح بها. بخلاف ذلك، يمكنك الحصول على أجزاء صحيحة هندسيًا ولكنها هشة ميكانيكيًا.
4.3 مطابقة الطبقة العملية
إن تطبيق طبقة مطابقة يمكن التحكم في سماكتها على سطح منحني أمر صعب.
- في القبعات الضحلة يكون الأمر غير تافه بالفعل.
- في نصفي الكرة الأرضية يصبح مكلفًا ومحدود العائد.
تقبل العديد من تصميمات "التركيز الطبيعي" عرض النطاق الترددي المنخفض أو تستخدم استراتيجيات مطابقة بديلة لتجنب الطلاءات متعددة الطبقات على الانحناء العميق.
4.4 إمكانية تكرار التجميع وتشتت المجال الصوتي
مع تعمق الانحناء، تتسبب الأخطاء الصغيرة في تشتت أكبر للإخراج الصوتي.
المساهمون المشتركون يشملون:
- التسامح والتركيز
- اتساق السماكة
- اختلاف سمك خط الرابطة
- اختلاف تداخل القطب الكهربائي بالقرب من الحافة
إذا رأيت تحولًا في التركيز من وحدة إلى وحدة، فلا تفترض أن الأمر مجرد مشكلة في إلكترونيات محرك الأقراص. غالبًا ما تهيمن تفاوتات الهندسة والتجميع.
5. لماذا تستمر كلمة "نصف الكرة الأرضية" في الظهور على أي حال؟
من الجدير أن نفهم سبب استمرار هذا الارتباك في التسمية. وهي عادة ليست ضارة.
- الإختزال البصري. "نصف الكرة الأرضية" هي كلمة بديهية تشير إلى شكل يشبه الوعاء.
- الأوصاف القديمة. تنتشر الكتالوجات القديمة ولغة الصناعة غير الرسمية.
- انحراف الترجمة. في بعض السياقات، يتم استخدام نفس المصطلح بشكل فضفاض عبر اللغات.
- ضغط المشتريات. المشترين يريدون عبارة قصيرة. البائعون يريدون تسمية سهلة.
الإصلاح واضح ومباشر. اطلب الشكل الهندسي كمعلمات بدلاً من التسميات.
6. أنماط سوء التواصل الشائعة. وكيفية تحييدها
6.1 النمط أ. "نصف كروي" بدون أي , ، أو
إذا كانت بطاقة البيانات تشير فقط إلى "نصف كروي" وتعرض صورة، فلا تفترض شيئًا. اطلب الرسم أو رسم الأبعاد.
6.2 النموذج ب. يوفر الرسم و ، ولا يتطابقان مع نصف الكرة الأرضية
مثال:
- المطالبة: "نصف الكرة الأرضية"
- الرسم: ,
نصف الكرة الحقيقي مع سيتطلب ذلك . لذلك هذا هو غطاء كروي.
6.3 النموذج C. يوفر الرسم و ، لكن لا أحد يتحقق من الأمر يصبح
إذا حددت ذلك و ، أنت تحدد ضمنا . إذا صغير، تصبح كبيرة. وهذا يعني أن الجزء عبارة عن غطاء سطحي، حتى لو أطلق عليه شخص ما اسم "نصف الكرة".

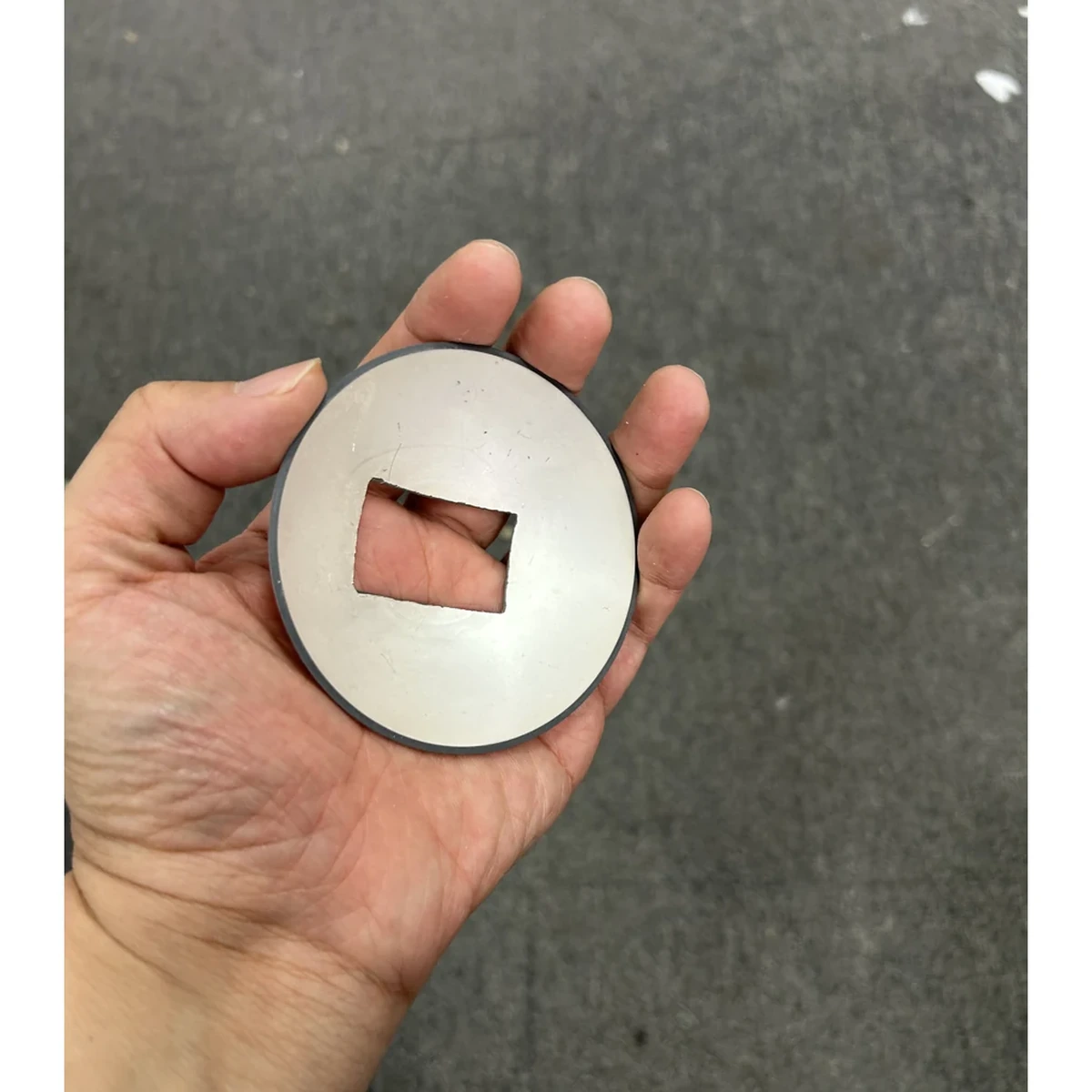

7. كيفية التحديد بشكل صحيح. قائمة مرجعية لضمان سلامة المشتريات
إذا كنت تريد منع سوء الاتصال، حدد الجزء كشكل هندسي، وليس كاسم.
7.1 الحد الأدنى من المعلمات الهندسية المطلوب طلبها
على الأقل، قم بتضمين إحدى هذه المجموعات:
الخيار أ (شائع في الرسومات):
- قطر الفتحة
- تدلى
الخيار ب (شائع في كتالوجات الموردين):
- قطر الفتحة
- نصف قطر الانحناء
إذا قدمت و ، يستطيع المورد الحساب . إذا قمت بتوفير و ، يمكنهم الحساب .
التوصية. ضع الثلاثة على الرسم عندما يكون ذلك ممكنا. استخدم اثنين كمتطلبات أساسية وواحد كمرجع مشتق. وهذا يقلل من النزاعات عند التفتيش الوارد.
7.2 تعريف السُمك. كن صريحا
الأجزاء المنحنية تخلق غموضًا إذا لم يتم تحديد السمك بشكل واضح:
- هل يتم قياس السُمك عند المركز أو عند الحافة أو كمتوسط؟
- هل هناك تدرجات متعمدة للسمك؟
بالنسبة لاستهداف التردد، غالبًا ما يكون سمك المركز هو المحرك الرئيسي لرنين وضع السُمك، لكن لا تفترض ذلك. ضعه على الرسم. إذا كان توحيد السُمك مهمًا، أضف الحد الأقصى المسموح به من الاختلاف عبر الغطاء.
7.3 تعريف القطب الكهربائي. تحديد ما يهم الأداء
لا تعتمد على "القطب الكهربائي القياسي" للأجزاء المنحنية. تحديد:
- نظام المواد الكهربائية (Ag، AgPd، Ni، Au، إلخ. حسب الاقتضاء)
- متطلبات الالتفاف والعرض، إذا لزم الأمر
- حدود المنطقة النشطة، إذا كان الإخفاء مطلوبًا
- قيود موقع مرفق العميل المحتمل
إذا كان تصميمك حساسًا لحقول الحواف أو مخاطر الإزالة، فحدد الحد الأدنى للهامش من حافة القطب إلى حافة السيراميك.
7.4 التفاوتات مهمة أكثر من التسميات
بدلاً من الجدال حول "الغطاء مقابل نصف الكرة الأرضية"، ركز على:
- التسامح على , ، و
- الاستدارة والتماثل
- تسطيح الحافة أو حالة الحافة
- استمرارية القطب ووضع النمط
إذا كان نظامك حساسًا للتركيز، أضف معايير القبول المرتبطة بانتشار المسافة البؤرية أو اختبار التحقق من صحة المجال الصوتي.
7.5 اختبار القبول. ما الذي يجب أن تطلبه عندما يكون التركيز مهمًا
إذا كنت تهتم بالمجال الصوتي، فإن الهندسة وحدها ليست كافية. فكر في إضافة واحد مما يلي:
- كنس المعاوقة الكهربائية مع نوافذ القبول
- حدود تردد الرنين وحدود تردد الرنين المضاد
- مسح بسيط باستخدام المضخم المائي على مسافة محددة في الماء، مع حالة قيادة محددة
- قياس المخرجات النسبية مقابل جزء مرجعي
غالبًا ما يكون هذا أرخص من محاولة تشديد التفاوتات الهندسية بما يتجاوز ما يمكن أن تحمله العملية.
7.6 عبارة بسيطة تتجنب الصراع
عند تصحيح المواصفات داخليًا أو مع أحد البائعين، تساعد الصياغة الهادئة على:
"لتجنب الغموض، سوف نحدد هذا كغطاء كروي محدد بقطر الفتحة ونصف قطر الانحناء (أو الترهل). نحن لا نطلب نصف الكرة الحقيقي إلا إذا مذكور صراحة."
8. عندما يكون نصف الكرة الأرضية الحقيقي منطقيًا بالفعل
هناك حالات حقيقية حيث يمكن تبرير نصف الكرة الأرضية. على سبيل المثال:
- إعدادات البحث لاستكشاف الفتحة الرقمية القصوى
- تركيز بؤري مقيد للغاية من حيث المساحة حيث يتطلب الحد الأقصى للفتحة
- تشكيل مجال صوتي متخصص بتفاوتات مشددة وميزانية داعمة
وحتى ذلك الحين، يكون نصف الكرة الأرضية عادةً جزءًا من هيكل هندسي أكبر، وليس "وعاء خزفي" مستقل تم شراؤه من الكتالوج. يجب أن تتوقع تكلفة أعلى، ومدة زمنية أطول، وضوابط أكثر صرامة للعملية، وحاجة أقوى لاختبار التحقق من الصحة.
9. الوجبات الجاهزة
الأكثر "نصف كروية" سيراميك بيزو المستخدمة في الموجات فوق الصوتية الصناعية سيراميك بيزو ذو غطاء كروي مخصص، لأن القبعات توفر تأثير التركيز المطلوب مع قابلية تصنيع وإنتاجية ومرونة تكامل أفضل بكثير وسلوك نمطي أكثر قابلية للتنبؤ.
إذا كنت تريد منع سوء الفهم بشأن المشتريات والهندسية، فتجنب الاعتماد على الملصق. حدد الشكل الهندسي باستخدام قطر الفتحة, ترهل أو نصف قطر الانحناء، بالإضافة إلى تعريف واضح للسمك والتفاوتات. عندما يكون الأداء حساسًا للتركيز، قم بإقران الشكل الهندسي باختبار قبول يعكس كيفية استخدام الجزء فعليًا.
هذا التغيير الطفيف في اللغة يمنع المورد من بناء الجزء الخطأ بينما يظل "متوافقًا" من الناحية الفنية. كما يمنع الفرق الداخلية من نمذجة الجزء أو دمجه بناءً على صورة ذهنية غير صحيحة.
