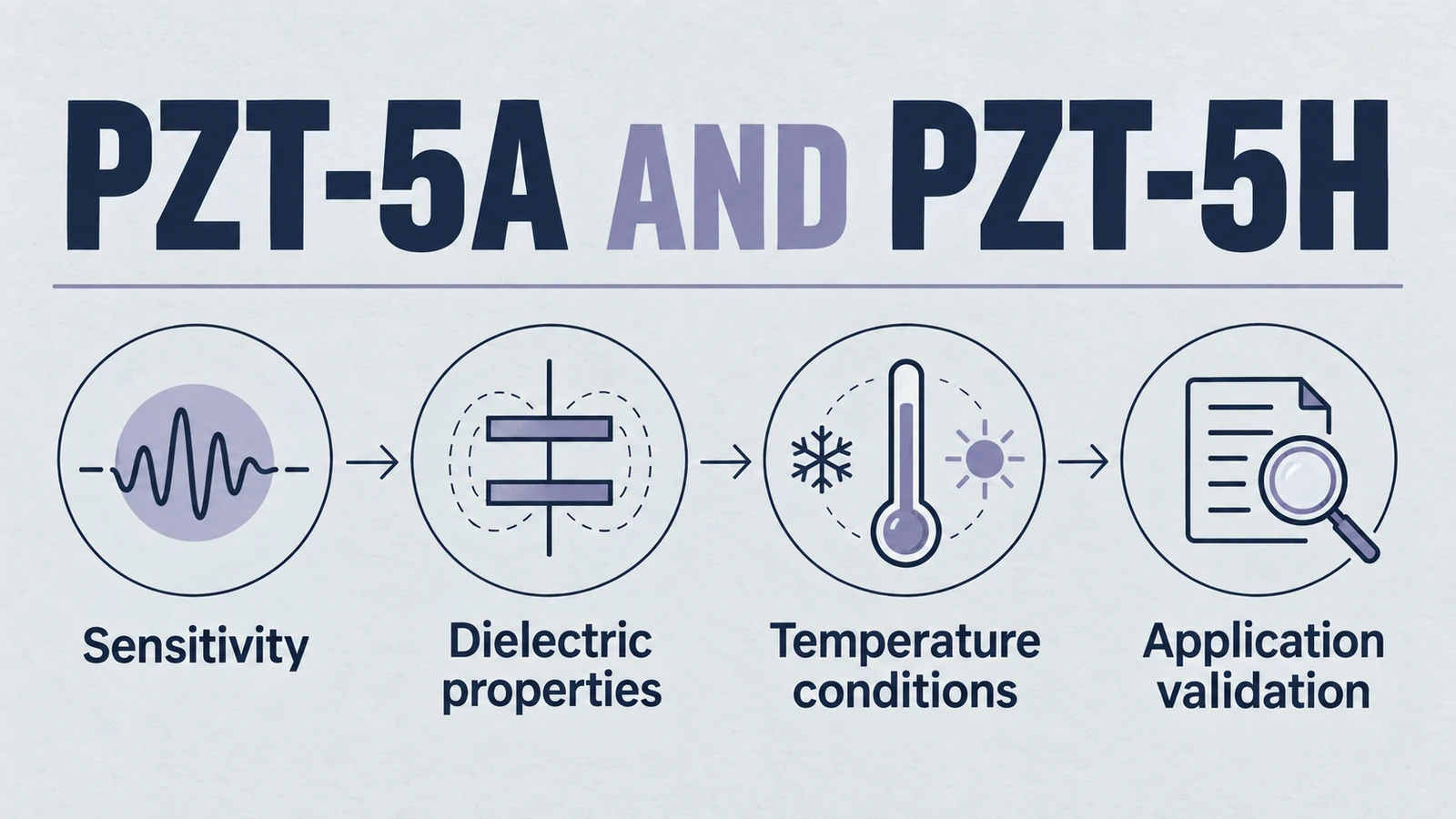

رسم بياني: pzt-5a وpzt-5h، يغطي الحساسية، وخصائص العزل الكهربائي، وظروف درجة الحرارة، والتحقق من صحة التطبيق.

الحساسية · خصائص العزل الكهربائي · ظروف درجة الحرارة · التحقق من صحة التطبيق

PZT-5H مقابل PZT-5A: مقايضات الحساسية مقابل الاستقرار في ظروف التشغيل الحقيقية

خطأ الاختيار الأكثر شيوعًا داخل عائلة soft-PZT ليس سوء فهم للكهرضغطية نفسها. إنه سوء فهم لما يتم تحسين النظام بالفعل من أجله. العديد من الفرق ترى أعلى d33d_{33}، أو ثابت عازل أعلى، أو استجابة أكثر دراماتيكية للمقعد وافترض أن المادة يجب أن تكون أفضل. هذا الاختصار هو بالضبط كيف تنتهي المشاريع إلى الإفراط في اختيار PZT-5H للتطبيقات التي يحكمها في النهاية انحراف درجة الحرارة، والاحتفاظ بالمعايرة، والتعب، والموثوقية على المدى الطويل.

في هذه المقالة، يكون تعيين YJ Piezo صريحًا: يتوافق P51 مع PZT-5A، وP52 يتوافق مع PZT-5H. وبالتالي فإن السؤال الهندسي ليس ما إذا كان P52 يمكن أن يبدو أكثر إثارة للإعجاب في ورقة البيانات الأولية. في كثير من الأحيان يمكن. والسؤال الحقيقي هو ما إذا كانت هذه الاستجابة الإضافية ستصمد في ظروف التشغيل الفعلية دون إجبار بقية النظام على استخدام تصميم كثيف التعويضات، أو كثيف الصيانة، أو قصير العمر.

إذا كنت بحاجة إلى مقدمة عامة عن عائلات PZT أولاً، فابدأ بـ ما تعنيه PZT في اختيار المواد ونظرة عامة على PZT اللين والصلب. إذا كنت بحاجة إلى مناقشة من جانب المورد حول الاتساق ومراقبة التصنيع داخل عائلة PZT-5، فإن أفضل قطعة مصاحبة هي مقالة الاتساق PZT-5. للمقارنة مع حدود مواد مختلفة تعتمد على الهندسة المعمارية، راجع ملاحظة تصميم PZT-4 مقابل PZT-5A وملاحظة مصادر PZT-4. هذه المقالة أضيق. إنه يركز على قرار واحد: لماذا يكون P51 / PZT-5A عادةً خط الأساس الهندسي الأفضل عندما يجب أن يظل الجهاز جديرًا بالثقة عبر الحرارة والوقت وإجهاد الدراجات وتغير المجال.


Problem Context

في درجة حرارة الغرفة، وفي مختبر مستقر، يمكن أن يبدو PZT-5H جذابًا. معامل شحن أعلى. سماحية أعلى. استجابة كهربائية أولية أكبر. هذا الملف الشخصي يجذب بشكل طبيعي المهندسين الذين يحاولون زيادة الحساسية إلى الحد الأقصى، خاصة في مراجعات المفاهيم المبكرة حيث لم يتعرض النظام بعد للتدوير الحراري، أو إجهاد التغليف، أو عدم تطابق المادة اللاصقة، أو تحميل الكابل، أو الانجراف طويل الأمد.

ولكن لا يتم الحكم على معظم الأجهزة الكهرضغطية من خلال عملية مسح على سطح الطاولة لمدة ساعة واحدة. ويتم الحكم عليها بعد المنحدرات الحرارية المتكررة، وسنوات التخزين، وملايين دورات الاهتزاز، وفترات إعادة معايرة المجال، وتغيير سلوك الإلكترونيات الأمامية. يحدث القرار الخاطئ عادةً لأن الفريق يقوم بتحسين الاستجابة المجانية الأولية بينما المنتج المنشور مقيد فعليًا باستقرار الاستجابة.

ولهذا السبب يجب تأطير المقايضة الحقيقية بين PZT-5H وPZT-5A على أنها حساسية مقابل الاستقرار، وليس باعتبارها مسابقة عامة لشعبية soft-PZT. P52 / PZT-5H هو الخيار ذو الكسب الأعلى. P51 / PZT-5A هو خيار الهامش الأوسع. ومن الناحية العملية، تحتاج معظم الأنظمة الصناعية والتجارية إلى هامش أوسع أكثر من حاجتها إلى حساسية الورق الإضافية.

إن استشعار الفضاء الجوي، والصوتيات في المياه العميقة، والأجهزة الميدانية، والمراقبة الهيكلية طويلة العمر، وأجهزة القياس المجهدة ديناميكيًا، جميعها تعلم نفس الدرس. غالبًا ما تكون المادة التي تبدو أقل إثارة في جدول التسويق هي تلك التي تحافظ على بساطة النظام بأكمله وقابليته للمعايرة والمصداقية.

لماذا العالي d33d_{33} لا ينهي المناقشة

أعلى d33d_{33} يهم، ولكن فقط داخل بقية العمارة. بمجرد ربط السيراميك بالهيكل، وربطه بالواجهة الأمامية، وتعريضه للتغيرات المحيطة، ومطالبته بالحفاظ على الأداء بمرور الوقت، تتغير المتغيرات الحاكمة. يتحرك القرار الهندسي نحو الانجراف العازل، وهامش الإزالة الحراري، واستقرار سعة المصدر، والتعب، ومقدار التعويض الذي يجب أن يتحمله فريق الإلكترونيات لجعل المادة تبدو جيدة التصرف.

ولهذا السبب فإن مادة مثل P51 يمكن أن تكون الخيار الأفضل حتى عندما تبدو P52 أقوى في مقياس حساسية أولي واحد. السؤال ليس فقط "ما هي المواد التي تستجيب أكثر؟" والسؤال هو "ما هي المادة التي لا تزال تتصرف بشكل يمكن التنبؤ به بعد أن أخذت البيئة دورها؟"


Engineering Constraints

1) السلوك soft يأتي من حرية حركة جدران المجالات، لا من أداء مجاني

ينتمي كل من PZT-5A وPZT-5H إلى عائلة PZT الناعمة، مما يعني أن كلاهما يعتمد على كيمياء المنشطات المانحة التي تجعل حركة جدار المجال أسهل من حركة جدار المجال مقارنة بالمواد الصلبة. العلاقات التأسيسية مألوفة:

Di=dimTm+εikTEkD_i = d_{im} T_m + \varepsilon^T_{ik} E_k

المعنى العملي: الإزاحة الكهربائية تعتمد على الإجهاد الميكانيكي وعلى الاستجابة العازلة معًا. والمادة التي تبدو أكثر حساسية قد تحمل معها أيضًا سلوكًا كهربائيًا أكثر صعوبة على الواجهة الأمامية إذا تحركت سماحيتها كثيرًا مع البيئة.

Sj=sjmETm+dkjEkS_j = s^E_{jm} T_m + d_{kj} E_k

المعنى العملي: الانفعال الميكانيكي هو نتيجة مشتركة للمطاوعة والإجهاد والاقتران الكهرضغطي. لذلك لا يَحسِم معامل dd وحده جودة السلوك داخل النظام المجمّع.

يدفع P52 / PZT-5H هذا السلوك soft إلى حد أبعد. فجدران المجالات تتحرك فيه بسهولة أكبر، ولهذا يمكن أن تبدو الاستجابة الأولية أعلى. لكن الحاجز الداخلي الأقل الذي يسمح بهذه الحركة يعني أيضًا أن حالة الاستقطاب تصبح أسهل اضطرابًا. أما P51 / PZT-5A فيبقى soft بدرجة مفيدة جدًا في الاستشعار والتحريك، مع احتفاظه بهامش استقرار أوسع عندما تتراكم الحرارة والإجهاد والزمن.

2) درجة كوري ليست رقمًا نظريًا؛ إنها هامش الأمان الحراري

التمييز الحراري الأوضح بين هاتين المادتين هو درجة كوري. فـ P51 / PZT-5A يعطي سقفًا حراريًا أعلى بوضوح من P52 / PZT-5H. وهذه ليست نقطة تجميلية، بل هي ما يحدد مقدار المسافة المتبقية بعد جمع حرارة الجو والتسخين الذاتي ومقاومات الربط والتغليف.

استخدم حدود درجات الحرارة المستمرة ودرجات الحرارة القصوى المؤهلة من قبل الشركة المصنعة للحصول على الدرجة والتجميع الدقيقين. يتم أحيانًا استخدام جزء صغير من درجة مئوية Tc المنشورة للفحص الأولي، ولكنها ليست معادلة فيزيائية آمنة لدرجة الحرارة ولا يمكن أن تحل محل التحقق من صحة القيادة والإجهاد والعمر.

المعنى العملي: في التصميم الواقعي يجب أن تبقى درجة التشغيل المستمر أقل بوضوح من درجة كوري إذا كنا نريد احتفاظًا مستقرًا بالاستقطاب. وكلما انخفضت TcT_c ضاقت نافذة التشغيل المسموح بها أكثر مما تتوقعه الفرق في البداية.

وهذا أحد أهم الأسباب التي تجعل P51 خط الأساس الصناعي المعتاد. فهو يعطي المكدس، والتغليف، والإلكترونيات، والهامش التصنيعي، مساحة تنفس أكبر. وقد ينجح P52 في بيئة حرارية مضبوطة، لكنه يترك للمشروع مساحة أقل للخطأ. وعندما يكون التصميم محتاجًا إلى هذه المساحة، يفوز P51 في المراجعة أكثر من مرة.

3) الانجراف الحراري يضرب فريق الإلكترونيات قبل أن يضرب فريق المواد

في عدد كبير من المنتجات لا تظهر أول مشكلة بسبب مادة soft غير مستقرة على شكل فشل مفاجئ، بل على شكل ألم في تهيئة الإشارة. فالعنصر الكهرضغطي هو مصدر سعوي، وأي تغير كبير في السماحية مع الحرارة يعني تغيرًا في سلوك الدارة الأمامية نفسها.

Gnoise≈1+CsourceCfeedbackG_{\mathrm{noise}} \approx 1 + \frac{C_{\mathrm{source}}}{C_{\mathrm{feedback}}}

هذا تقريب لكسب الضوضاء في منطقة السعة؛ تضمين الكابل المطبق والمدخلات والسعة الطفيلية في Csource. يمكن أن تؤثر تغييرات مصدر السعة على ضوضاء الجهد المضخم واستقرار الحلقة واستجابة النطاق الترددي المحدود. للحصول على مضخم شحن عكسي مثالي، يتم ضبط تحويل شحنة الخرج من خلال سعة التغذية المرتدة ضمن نطاق المرور الخاص بها وكسب الحلقة المناسب. التغييرات في سعة المصدر وحدها لا تجبر معايرة التحويل على التغيير؛ يمكن أن تؤدي حساسية شحن المادة وانجراف مكثف التغذية المرتدة إلى تغيير المعايرة بشكل منفصل.

وهنا يصبح P52 مكلفًا بطريقة لا تظهر على ورقة بياناته. فإذا كان الانجراف العازل كبيرًا جدًا، تضطر البنية غالبًا إلى إضافة مستشعرات حرارة، أو تعويض برمجي، أو تصميم تناظري أكثر تعقيدًا فقط لإعادة سلوك كان P51 سيقدمه بصورة طبيعية أكثر. بعبارة أخرى: قد تنقل المادة "الأكثر حساسية" العبء الحقيقي إلى بقية النظام.

4) فقدان العزل الكهربائي والتسخين الذاتي يعاقبان المواد اللينة ذات الهامش الضيق

بمجرد تشغيل الجهاز ديناميكيًا، يصبح فقدان العزل الكهربائي مهمًا على الفور:

Pdiel≈ωCVrms2tan⁡δP_{\text{diel}} \approx \omega C V_{\mathrm{rms}}^2 \tan\delta

التفسير العملي: يزداد الفقد مع زيادة التردد والسعة وجهد RMS وظل الفقد العازل. أي مادة تجمع بين السعة الكبيرة والحساسية البيئية العالية يمكن أن تجعل التحكم في التسخين الذاتي أكثر صعوبة في دورات العمل الحقيقية.

ΔT≈PlossRθ\Delta T \approx P_{\text{loss}} R_{\theta}

التفسير العملي: بمجرد وجود فقدان الطاقة، يتبع ارتفاع درجة الحرارة المقاومة الحرارية للعبوة والمكدس. هذه هي الآلية الكامنة وراء الفخ الهندسي المألوف حيث تبدو المادة مقبولة عند الخدمة المنخفضة، ثم تنجرف أو تنفصل أو تنفصل جزئيًا بمجرد تطبيق وقت التشغيل الحقيقي.

P51 لا يصبح بلا خسارة. هذا ليس الإدعاء. الادعاء هو أن P51 يوفر وسادة تشغيل حرارية أوسع وبالتالي من غير المرجح أن يجبر التصميم على الدخول في حلقة هشة من الحرارة والانجراف والتعويض وإعادة المعايرة.

5) الشيخوخة هي عملية لوغاريتمية، مما يجعل الاختيار الخاطئ يبدو جيدًا في البداية

لا تبقى المواد الكهرضغطية اللينة مجمدة بعد عملية الصقل. حتى في حالة التخزين، تستمر هياكل العيوب الداخلية وحالات النطاق في الاسترخاء مع مرور الوقت. نموذج الشيخوخة القياسي هو:

X(t)≈X(t0)+alog⁡10(t/t0)X(t) \approx X(t_0) + a \log_{10}(t/t_0)

هنا X هي إحدى الخصائص المقاسة المحددة؛ t وt0 هي الأوقات الإيجابية المنقضية من نفس الحدث المحدد، وa هو تغيره كل عقد. حدد تاريخ التكييف ودرجة الحرارة والفاصل الزمني الذي تم التحقق منه. لا يحدد هذا التقريب الأداء النسبي للتقادم أو إعادة المعايرة لـ P51 وP52 بدون قياسات قابلة للمقارنة.

بالنسبة للأجهزة طويلة العمر، أو المصفوفات تحت الماء، أو عقد المراقبة عن بعد، أو أي نظام لا تتم إعادة معايرةه بشكل متكرر، فإن هذا أمر مهم للغاية. إن المادة ذات الاستجابة الأولية الأكبر ليست بالضرورة المادة ذات الاستجابة الخمسية الأكثر جدارة بالثقة. يتم تفضيل P51 في العديد من هذه البرامج لأن سلوكه بمرور الوقت يكون أسهل في الميزانية، وأسهل في المعايرة، وأقل احتمالية لمحو الهامش الأصلي الذي اعتقد المصمم أنه كان متاحًا.

6) التعب الميكانيكي يكافئ المادة التي تقاوم التحول المرن

يقدم التحميل الديناميكي فخًا آخر. في ظل الضغط الميكانيكي المتكرر، يمكن أن يفقد السيراميك الناعم الأداء من خلال إعادة توجيه المجال المطاطي وآليات الضرر التراكمي. غالبًا ما يتم كتابة نموذج التحلل البسيط على النحو التالي:

X(N)=X0−blog⁡10(N),N≥1X(N) = X_0 - b \log_{10}(N), \quad N \geq 1

قد يصف التوافق اللوغاريتمي منحنى تدهور محددًا مُقاسًا على نطاق دورة محدود. تحديد X، وسعة الإجهاد، والشكل الموجي، والتردد، ودرجة الحرارة، والتحميل المسبق، والهندسة، والثوابت المجهزة والفاصل الزمني للدورة. وجد تقرير NPL CMMT(A)148 عدم كفاية الاستقراء عند الضغط العالي؛ لا تستخدم هذا الملاءمة كقانون عالمي للحياة أو تنقله إلى ظروف مختلفة.

وهذا هو أحد الأسباب التي تجعل P51 غالبًا ما يكون التوصية الأكثر أمانًا للأنظمة الصناعية الغنية بالاهتزازات، وأجهزة استشعار المجال واسعة الحرارة، وأجهزة النشر القاسية. إنها ليست مجرد "أقل حساسية من P52". من الصعب ماديًا الخروج من الحالة الصالحة للاستخدام في ظل سوء الاستخدام الميكانيكي المتكرر.

7) لا يزال عامل الجودة الميكانيكية مهمًا داخل قرار الأسرة الناعمة

لا يعد P51 أو P52 خيارًا قويًا لـ PZT عالي الطاقة، ولكن الاختلاف في QmQ_m لا يزال مهمًا لأنه يخبر المهندس بشيء عن الخسارة والتخميد والمتانة في ظل الاستخدام الديناميكي. عادةً ما يعني QmQ_m السفلي مزيدًا من الفقد الميكانيكي الداخلي ومنطقة راحة أصغر في ظل تخزين الطاقة المتكرر.

ولهذا السبب لا ينبغي اختزال خيار P51 مقابل P52 إلى "كلاهما ناعم، لذا فإن كلاهما يتصرف بشكل مماثل". لا يفعلون ذلك. P52 هو البديل الأضيق للنافذة. إذا كانت مراجعة التصميم تتضمن اختلافًا في درجة الحرارة، أو تحميلًا ميكانيكيًا متكررًا، أو عمر خدمة طويل، فإن هذا الاختلاف يصبح أساسيًا وليس هامشيًا.

8) تحسين المعالجة قد يساعد P52، لكنه لا يغيّر الفيزياء الأساسية

يمكن للكثافة الأعلى وضبط التلبيد الأفضل أن يرفعا الجودة الظاهرية لمادة من فئة PZT-5H. وهذا مفيد بلا شك. لكنه لا يلغي المقايضة الأساسية التي منحت المادة حساسيتها الإضافية أصلًا. فالمعالجة قد تقلل المسامية وتحسن الاتساق وترفع الخرج الأولي. لكنها لا تحول مادة ذات هامش حراري محدود إلى مادة واسعة الهامش. لذلك يجب أن يبقى القرار النهائي قرار فيزياء وتشغيل، لا قرار ثقة في ادعاء المعالجة وحده.


Selection Matrix

ليس المقصود من الجدول الأول تمجيد رقم أكبر. والمقصود منه هو إظهار ما تعنيه هذه الاختلافات بمجرد خروج المادة من ورقة البيانات ودخولها إلى نظام حقيقي.

الخاصية P51 / PZT-5A P52 / PZT-5H معنى الهندسة
Kp0.650.64قريب جدًا في الاقتران المستوي. ليس هذا هو المكان الذي يتم فيه تحديد الانفصال العملي.
K330.740.76يتحول P52 بقوة أكبر قليلاً، لكن المكسب يأتي بهامش تشغيل أصغر.
Kt0.500.49لا يختلف اقتران وضع السُمك بشكل كبير، لذا غالبًا ما تهيمن المعايير الحرارية والثبات بدلاً من ذلك.
السماحية النسبية21003250يوفر P52 المزيد من الشحنات المخزنة، ولكنه ينشئ أيضًا مصدرًا سعويًا أكثر حساسية لدرجة الحرارة.
d31-210-260يبدو P52 أقوى في الاستجابة العرضية، وهو أمر مهم في هياكل الاستقبال الحساسة.
d33450575هذا هو الرقم الرئيسي الذي يجذب الفرق إلى P52، لكنه ليس مثل تفوق النظام على المدى الطويل.
d15710950مرة أخرى، P52 أكثر استجابة، ولكن يجب أن يقرر التصميم ما إذا كانت هذه الاستجابة تستحق نافذة الاستقرار الأضيق.
Qm≥ 70≥ 65يحمل P51 سلوك خسارة أفضل قليلاً داخل العائلة الناعمة، مما يساعد في ظل الاستخدام الدوري والرنان.
tanδ≤ 0.020≤ 0.020حتى عندما تبدو حدود الخسارة الاسمية متشابهة، فإن المادة ذات الهامش الأدنى تظل أقل تسامحًا بمجرد أن تبدأ الحرارة والانجراف العازل في التفاعل.
درجة حرارة كوري≥ 260 C≥ 180 Cهذا هو أكبر فاصل صناعي. يوفر P51 مخزنًا حراريًا أكثر صحة.
مصدر الإجهاد سلوك P51 / PZT-5A سلوك P52 / PZT-5H عواقب النظام
تقلبات درجات الحرارةسلوك عازل واستقطاب أكثر استقرارًاانجراف أكبر وهامش أمان حراري أقليفرض P52 المزيد من أعمال التعويض ويقلل الثقة في الاحتفاظ بالمعايرة.
التخزين الطويل والشيخوخةانخفاض عبء الشيخوخة العمليحساسية أعلى للاسترخاء على المدى الطويلعادةً ما تفضل الأنظمة غير المراقبة أو منخفضة الصيانة P51.
ركوب الدراجات الميكانيكية المتكررةمقاومة أفضل للانجراف التراكمي تحت الضغطأكثر عرضة للتبديل الحديدي والتعبتتآكل ميزة الحساسية الواضحة لـ P52 بشكل أسرع في الاستخدام الميداني للخدمة الطويلة.
محرك ديناميكي عالي الترددمنطقة راحة أوسع قبل أن يصبح عدم الاستقرار الحراري هو السائدأكثر تفاعلاً مع التسخين الذاتي والتفكيكمن السهل الاحتفاظ بـ P51 داخل مظروف تشغيل سليم.
فترات إعادة المعايرة الميدانيةفاصل زمني أطول قابل للاستخدام بين أحداث إعادة المعايرةنافذة صيانة أكثر صرامة إذا كان اتساق المخرجات مهمًايمكن لـ P52 زيادة إجمالي تكلفة الملكية حتى لو كانت المادة الأولية تبدو أكثر قدرة.
فئة التطبيق المخاطر المهيمنة المادة المفضلة السبب حالة الحدود
أجهزة الاستشعار الصناعيةالانجراف، اختلاف المجال، عبء الصيانةP51 / PZT-5Aقدرة أفضل على التنبؤ بالحرارة وطويلة العمراستخدم P52 فقط إذا كانت ميزانية الإشارة محدودة الحساسية حقًا.
الصوتيات تحت الماء / الهيدروفوناتانحياز الضغط، والنشر الطويل، وصعوبة إعادة المعايرةعادة P51 / PZT-5Aأكثر استقرارًا في ظل منطق النشر القاسييظل P52 صالحًا فقط في أنظمة الاستقبال ذات الحساسية الأولى التي يتم التحكم فيها بإحكام.
التصوير الطبيدقة الإشارة الضعيفةحسب ظروف التطبيق؛ قد تكون درجة P52 مناسبةوهذا أحد المجالات القليلة التي يمكن أن تهيمن فيها الحساسية الإضافيةيجب أن يكون التحكم الحراري والتحقق ممتازين قبل قفل P52.
الموجات فوق الصوتية المركزة / الإرسال النبضي عالي الطاقةالتدفئة الذاتية و depoling الهامشفئة P51 أو الأصعبنادرًا ما يكون P52 هو خط الأساس المناسب عند ارتفاع الحمل الحراريأعد فتح القائمة المختصرة إذا اقترب نمط الواجب من منطقة الطاقة فوق الصوتية الحقيقية.
SHM/حصاد الطاقةالانجراف على المدى الطويل والتعب أثناء الدورةP51 / PZT-5Aالحياة الطويلة غير المراقبة تكافئ الاستقرار على حساسية الورقانتقل إلى P52 فقط إذا لم يكن من الممكن تحقيق حد الحصاد بطريقة أخرى.
WIM والقياس الخارجي القاسيركوب الدراجات الحرارية وتحميل الصدماتP51 / PZT-5Aهامش تشغيل أوسع وعبء تعويض أقلعادةً ما يكون P52 هو الإعداد الافتراضي الخاطئ ما لم يتم التحكم في البيئة بشكل أكبر من النشر الميداني النموذجي.

رسم الخرائط التطبيق

الفضاء الجوي والاستشعار الدقيق لدرجات الحرارة العالية

خط الأساس المفضل: P51 / PZT-5A. القيد السائد ليس الحد الأقصى للاستجابة للإشارة الصغيرة. يتعلق الأمر بما إذا كان عنصر الاستشعار يستمر في التصرف بعد التدرجات الحرارية والتخزين والطيران المتكرر أو الدورات الهيكلية. إن الفشل المعتاد في الاختيار الخاطئ ليس انفجارًا دراماتيكيًا. إنه انهيار هادئ للثقة في الإشارة بسبب التقليل من تقدير الانحراف أو الحساسية للحرارة أو هامش الإزالة.

هيدروفونات المياه العميقة والمصفوفات تحت الماء

خط الأساس المفضل: P51 / PZT-5A. إن انحياز الضغط الثابت، ومدة النشر، وصعوبة إعادة المعايرة، كلها عوامل تفضل المادة الأكثر استقرارًا. الفشل المعتاد للاختيار الخاطئ هو الفقدان التدريجي للحساسية المفيدة تحت الضغط والوقت، بالإضافة إلى زيادة عدم اليقين بشأن السلوك الكهربائي للمصفوفة.

التصوير الطبي وسلاسل الاستقبال عالية الدقة

خط الأساس المفضل: يعتمد على الحالة. هذا هو المكان الذي لا يزال من الممكن فيه تبرير P52 لأن القيد السائد قد يكون حقًا التقاط إشارة ضعيف جدًا. لكن هذا التبرير لا ينطبق إلا عندما تتمتع البنية بتحكم حراري محكم، ونظام قوي للتحقق من الصحة، ودليل واضح على أن P51 لا يمكنه تلبية الحساسية المطلوبة. الفشل المعتاد للاختيار الخاطئ هو تحديد P52 بشكل انعكاسي لـ "الأداء" عندما لا يحتاج النظام الفعلي إلى هذه الدرجة من الحساسية في المقام الأول.

مراقبة الصحة الهيكلية وحصاد الطاقة

خط الأساس المفضل: P51 / PZT-5A. والعائق المهيمن هو المصداقية على المدى الطويل. تعمل هذه الأنظمة غالبًا في الأماكن التي يصعب فيها إعادة النظر في الأجهزة أو إعادة معايرتها أو استبدالها. الفشل المعتاد للاختيار الخاطئ هو أن العقدة تعمل بشكل جميل في البداية ثم تتوقف ببطء عن تلبية طاقتها أو استشعار الافتراضات بسبب عدم كفاية وزن الشيخوخة والتدهور الدوري.

قياس حركة المرور الديناميكية والاستشعار الخارجي القاسي

خط الأساس المفضل: P51 / PZT-5A. القيود السائدة هي التدوير الحراري، والصدمة، والاحتفاظ بخط الأساس. إن الفشل المعتاد في الاختيار الخاطئ هو نتيجة تزداد صعوبة ربطها بالحدث المادي الحقيقي لأن الانجراف المادي وعبء التعويضات ينموان معًا.

وعبر هذه الفئات، يبقى نمط واحد مستقرا. إذا لم يكن التطبيق محدود الحساسية وخاضعًا لرقابة مشددة بشكل لا لبس فيه، فيجب أن تبدأ المراجعة الهندسية بـ P51. يجب ترقية P52 من استثناء فقط عندما يثبت النظام أنه يحتاج إلى الحساسية الإضافية بشكل سيء بما يكفي لدفع ثمن نافذة الاستقرار الأضيق.


RFQ Checklist

يجب أن يكون طلب عرض الأسعار المادي لهذا القرار بمثابة عملية التحقق من الصحة، وليس طلبًا عامًا لـ "تسعير PZT الميسر". إذا لم يكن المورد مجبرًا على الاستجابة للانجراف والهامش الحراري وافتراضات الحياة، فغالبًا ما يخفي عرض الأسعار أهم المخاطر.

  • التردد: تردد التشغيل ونافذة التحول المقبولة.
  • جهد القيادة: الإجهاد الكهربائي الاسمي والذروي.
  • نطاق درجة الحرارة: المحيطة، والتدفئة الذاتية، والتعرض للدراجات الحرارية.
  • نسبة التشغيل: انفجار، متقطع، قياس متكرر، أو محرك طويل الأمد.
  • دور الإرسال / الاستقبال: سواء كانت المادة هي الاستماع أو القيادة أو القيام بالأمرين معًا.
  • ميزانية الانجراف: ما مقدار التغيير المقبول في المخرجات قبل أن تصبح إعادة المعايرة إلزامية.
  • الفاصل الزمني للمعايرة: نافذة الخدمة المتوقعة بين عمليات التحقق.
  • الإجهاد الميكانيكي / حالة الضغط: التحميل المسبق أو الصدمة أو الضغط الهيدروستاتيكي أو الاهتزاز الدوري.
  • طريقة التغليف والربط: المادة اللاصقة، والمشبك، وقيد الإسكان، وافتراضات الكابل/الواجهة الأمامية.
  • Sample quantity: مطلوب للتحقق من الصحة الهندسية.
  • الحجم السنوي: الطلب المتوقع بعد الموافقة

نسخ ولصق بداية طلب عرض الأسعار

Project: We are evaluating P51 (PZT-5A equivalent) versus P52 (PZT-5H equivalent) for a soft-PZT sensing design.
Frequency:
Drive voltage:
Temperature range:
Duty cycle:
Transmit / receive role:
Drift budget:
Calibration interval:
Mechanical stress / pressure condition:
Packaging / bonding method:
Sample quantity:
Annual volume:

Please recommend which material should be the engineering baseline and explain why.
If you recommend P52, please state clearly whether the recommendation is driven by sensitivity, bandwidth, temperature assumptions, or another factor.
Please also state the boundary conditions under which the design should revert to P51 instead.

إذا كان فريقك لا يزال في مرحلة مبكرة من العملية، فعادةً ما تكون نقطة البداية التجارية الأكثر أمانًا هي مراجعة مرجع اختيار المواد، والمقارنة مع d33، وكم، ومرجع فقدان العزل الكهربائي، والتحقق من الأشكال ذات الصلة في كتالوج السيراميك الكهرضغطي قبل طلب توصية رسمية من خلال دعم اختيار المواد أو الهندسة. اتصل. بالنسبة للمشروعات التي ستنتهي في الخدمة الصوتية العامة أو تحت الماء، من المفيد أيضًا الاحتفاظ بـ نطاق الصوتيات تحت الماء ونطاق محول الطاقة الصوتية أثناء إغلاق قرار المادة. وهذا يبقي مناقشة المواد راسخة في الفيزياء بدلاً من التصنيفات التسويقية.


FAQ

هو أعلى d33d_{33} دائما أفضل؟

لا. تكون d33d_{33} الأعلى أفضل فقط إذا تمكن باقي النظام من الحفاظ على هذه الميزة دون التعرض للتلف بسبب الانحراف أو الحساسية الحرارية أو العمر الإنتاجي الأقصر. في العديد من الأنظمة الصناعية، تؤدي المادة ذات الاستجابة الحرة الأقل قليلاً إلى تقديم إشارة أفضل على المدى الطويل.

لماذا يكون PZT-5A أكثر أمانًا عادةً من PZT-5H في الأنظمة الصناعية؟

لأنه نادرًا ما يتم الحكم على الأنظمة الصناعية من خلال الحساسية الأولية للغرفة المثالية. ويتم الحكم عليها من خلال الهامش الحراري، والاحتفاظ بالمعايرة، ومقاومة التعب، وعمر الخدمة الطويل. يوفر P51 / PZT-5A توازنًا أفضل عبر تلك القيود، ولهذا السبب عادةً ما يكون خط الأساس الافتراضي الأكثر أمانًا.

متى لا يزال هناك ما يبرر P52 / PZT-5H؟

عندما يكون التصميم مقيدًا حقًا بحساسية الإشارة الضعيفة ويتم التحكم في البيئة بإحكام بدرجة كافية بحيث يمكن إدارة الهامش الحراري والشيخوخة الأضيق. ومن الأمثلة الرئيسية على ذلك سلاسل الاستقبال المتطورة والبنيات المعتمدة على الحساسية العالية. وحتى في هذه الحالة، ينبغي أن يكون التبرير صريحاً وليس مفترضاً.

ما مدى أهمية هامش درجة حرارة كوري في التصميم الحقيقي؟

عادة أكثر مما تتوقعه الفرق. درجة حرارة كوري ليست مجرد علامة كيميائية. إنه يحدد حجم نافذة الأمان الحراري بعد إضافة الحرارة المحيطة والتسخين الذاتي ورحلات العملية معًا. يمكن أن يؤدي الهامش المنخفض إلى تحويل نتيجة معملية جيدة إلى منتج ميداني هش.

هل يمكن لتعويض درجة الحرارة أن يحل انجراف P52 بالكامل؟

ليس تماما. يمكن للتعويض أن يقلل من خطأ الإخراج، لكنه لا يزيل حساسية المواد الأساسية لدرجة الحرارة والشيخوخة والإجهاد. كما أنه يضيف تعقيدًا للإلكترونيات، وعبء التحقق من الصحة، والمزيد من الفرص لخطأ النظام بأكمله. التعويض هو أداة، وليس بديلاً لاختيار مادة أساسية أفضل.

ما الذي يجب التحقق من صحته قبل قفل P51 أو P52 في إنتاج OEM؟

التحقق من صحة هذه العناصر على الأقل: الانجراف الحراري عبر نطاق التشغيل الحقيقي، والسلوك بعد ركوب الدراجات المتكررة، والاحتفاظ بالمعايرة مع مرور الوقت، والاستقرار الكهربائي الأمامي، وما إذا كان محول الطاقة المعبأ لا يزال يتصرف بشكل مقبول بعد إدخال قيود الترابط والضميمة. يجب أن تتبع الموافقة على المواد النظام المعبأ، وليس السيراميك الحر وحده.

ما هي الوجبات الجاهزة العملية لمعظم المشترين وفرق التصميم؟

ابدأ بـ P51 / PZT-5A ما لم يتمكن نظامك من إثبات أن حساسيته محدودة حقًا ويتم التحكم فيها بدرجة كافية لتبرير P52. في معظم ظروف التشغيل الحقيقية، يعد الاستقرار هو المورد الأكثر قيمة.
