أنماط الفشل الشائعة في السيراميك الانضغاطي المنحني كرويًا: ما الذي يجب على المهندسين مراعاته أثناء التصميم والمشتريات
غالبًا ما يتم اختيار السيراميك الضغطي المنحني كرويًا عندما يتطلب نظام الموجات فوق الصوتية كثافة صوتية أعلى، أو تركيز شعاع أكثر إحكامًا، أو منطقة بؤرية محددة ضمن حزمة مدمجة. من حيث المبدأ، يبدو المفهوم واضحًا. قم بتشكيل السيراميك النشط في شكل هندسي منحني، وقم بمحاذاة التصميم الصوتي مع المسافة البؤرية المقصودة، ثم قم بدمجه في مجموعة محول الطاقة. ومع ذلك، من الناحية العملية، يميل السيراميك الانضغاطي المركز إلى الفشل بطرق لا يحدثها العناصر المسطحة. للحصول على خط الأساس الهندسي، انظر هذه المقدمة العملية للسيراميك الكهرضغطي المنحني كرويًا.
السبب ليس أن السيراميك المنحني لا يمكن الاعتماد عليه بطبيعته. والسبب هو أن الانحناء يغير مجال الإجهاد الميكانيكي، وحساسية التجميع، والسلوك الحراري، واستقرار الاستقطاب على المدى الطويل للعنصر النشط. إن التصميم الذي يبدو مقبولاً في اختبار الطاولة القصير لا يزال من الممكن أن يتطور إلى التشقق أو الانجراف أو فقدان الإنتاج أو عدم الاستقرار في وقت مبكر من الحياة بمجرد أن تبدأ ظروف التشغيل الحقيقية والتدوير البيئي والتعرض مدى الحياة في التراكم.
بالنسبة لمهندسي تصنيع المعدات الأصلية، ومهندسي الموثوقية، والمشترين الفنيين، فإن السؤال الرئيسي ليس مجرد ما إذا كان من الممكن تصنيع عنصر بيزو منحني. والسؤال الحقيقي هو ما إذا كانت الهندسة المختارة والمادة وطريقة التجميع ومغلف التشغيل تخلق مسارات فشل مخفية لا تصبح مرئية إلا بعد التأهيل أو الاستخدام الميداني أو الإجهاد البيئي.
تستعرض هذه المقالة الأكثر شيوعًا أوضاع فشل السيراميك الانضغاطي المركزة ويشرح كيفية ارتباطها بخيارات التصميم وظروف التشغيل وفجوات التأهيل. الهدف ليس إلقاء اللوم على المستخدم أو المورد. عادة ما تكون مشاكل الموثوقية في السيراميك المركز نتيجة للفيزياء المزدوجة. يتفاعل الإجهاد ودرجة الحرارة وحالة الاستقطاب وظروف الترابط والتحميل الصوتي بطرق يسهل الاستهانة بها أثناء التطوير المبكر.
لماذا يفشل سيراميك بيزو المنحني بشكل مختلف عن العناصر المسطحة
يعمل السيراميك الانضغاطي المسطح بالفعل تحت الضغط الكهروميكانيكي، لكن العنصر المنحني كرويًا يضيف تعقيدًا هندسيًا قبل أن يتم تنشيط محول الطاقة. إن عملية التشكيل، وتوزيع السُمك، وحالة الانحناء المحلية، وطريقة تفاعل السيراميك مع الدعامة، أو الطبقات المطابقة، أو العلب، أو المواد اللاصقة، كلها تؤثر على مكان تراكم الضغط وكيفية تقادم الجزء. ولهذا السبب تقوم الفرق عادة بالمراجعة تفاعلات نصف القطر والفتحة والسمك مبكرا.
يميل الانحناء أيضًا إلى تقليل التسامح والغفران. قد يكون الانحراف الهندسي الصغير، أو فراغ الترابط المحلي، أو عدم تطابق حلقة الدعم، أو التدرج الحراري الطفيف قابلاً للنجاة في عنصر مسطح ولكنه يصبح حرجًا في عنصر منحني لأن توزيع الضغط غير منتظم بالفعل. بمعنى آخر، نادرًا ما تكون أوضاع فشل السيراميك الانضغاطي المركزة عشوائية. عادة ما يتبعون الهندسة.
لهذا السبب يجب تقييم أوضاع فشل السيراميك الانضغاطي المركز على أنها مشكلة موثوقية على مستوى النظام بدلاً من كونها سؤالًا بسيطًا عن عيب مادي. خيارات مسار التكامل في بنية محول الطاقة المركزة يمكن أن يؤدي إلى تضخيم هذه المخاطر أو تقليلها.

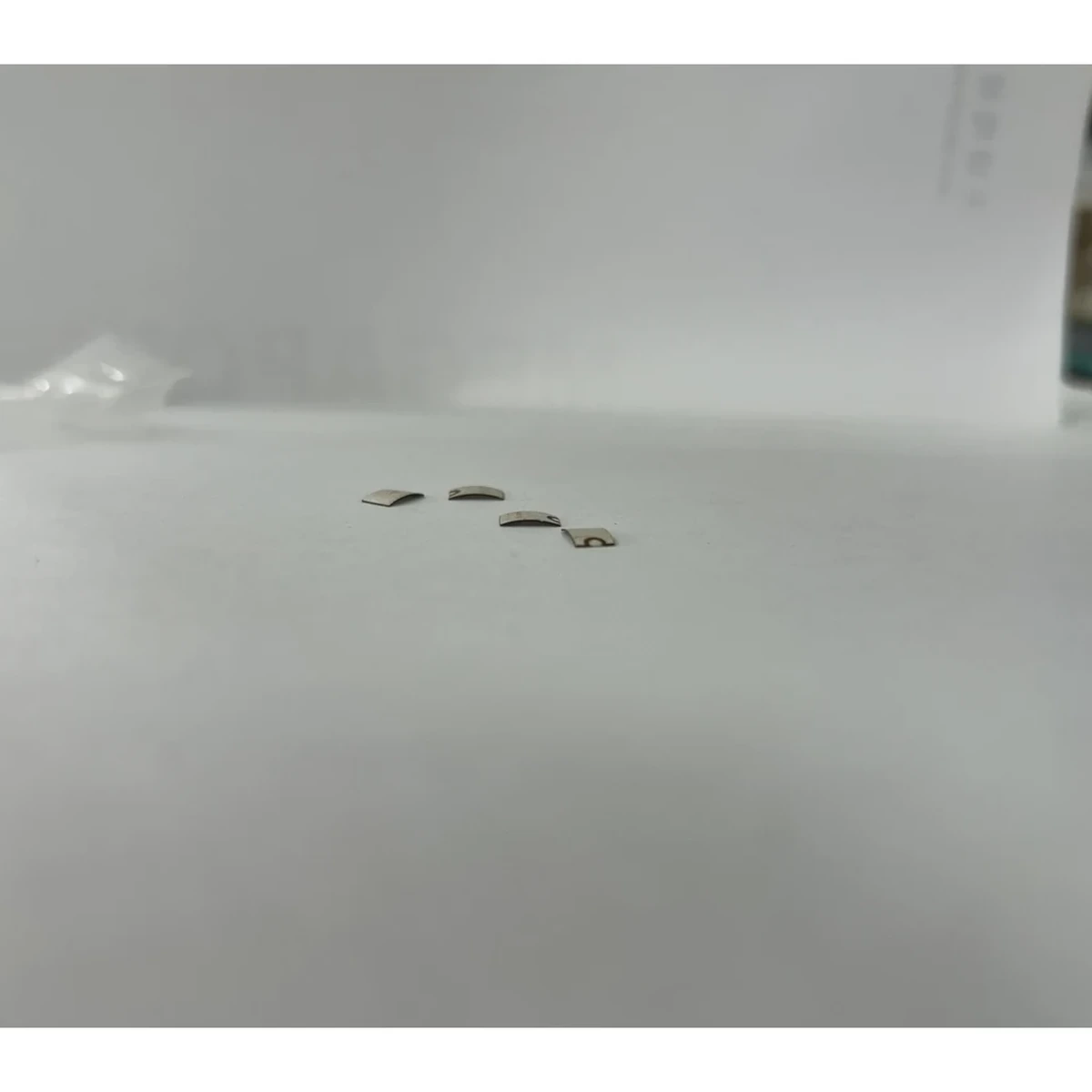

أنماط التكسير الميكانيكي وتركيز الإجهادات
يعد التشقق الميكانيكي أحد أكثر أنماط الفشل وضوحًا وتكلفة في السيراميك الانضغاطي المنحني كرويًا. ومع ذلك، فإن الشق نفسه عادة ما يكون العرض الأخير، وليس السبب الأصلي.
في السيراميك المنحني، لا يتوزع الضغط بالتساوي على السطح. يمكن أن تتشكل تركيزات الشد المحلية بالقرب من الحافة، أو حول المنطقة الانتقالية بين المناطق الحرة والمقيدة، أو بالقرب من انقطاعات القطب الكهربائي، أو حيثما يتم إجبار السيراميك على الاتصال غير الكامل ببنية التزاوج. إذا لم يتطابق هيكل الدعم أو الطبقة اللاصقة أو ملف التركيب مع الشكل الهندسي الحقيقي للسيراميك، فقد يتعرض الجزء لظروف التحميل المسبق التي تكون بالفعل قريبة من التسامح الميكانيكي قبل تطبيق المحرك الكهربائي.
بمجرد تشغيل محول الطاقة، يضيف الضغط الديناميكي طبقة أخرى. يمكن لدورات الاهتزاز المتكررة تضخيم نقاط التركيز الموجودة. حتى عندما ينجو السيراميك من الاختبار الكهربائي الأولي، يمكن أن تبدأ الشقوق الصغيرة في المواقع التي يؤدي فيها الجمع بين الانحناء والتثبيت والاهتزاز إلى حدوث تحميل شد دوري. قد تظهر هذه التشققات في البداية على شكل تحول طفيف في المعاوقة، أو عدم استقرار متقطع في الخرج، أو انخفاض طفيف في الاتساق الصوتي بدلاً من الكسر الكبير. للديناميكيات ذات الصلة، قم بالمراجعة خطر اقتران الوضع في السيراميك الانضغاطي.
العديد من أنماط التشقق لها أهمية خاصة في السيراميك المركز:
- التشقق الناتج عن الحافة. غالبًا ما يحمل المحيط إجهادًا مرتفعًا لأنه المنطقة الأكثر تأثرًا بعدم تطابق التجميع، وانكماش المادة اللاصقة، وقيود الدعم، وتغير السمك.
- انتشار الشقوق الشعاعية. بمجرد أن يبدأ الصدع بالقرب من منطقة عالية الضغط، فقد ينتشر إلى الداخل على طول مسارات الإجهاد التي تشكلها الهندسة الكروية.
- تشققات محلية حول الواجهات المرتبطة. يمكن أن تؤدي البقع الصلبة اللاصقة أو البلل الجزئي أو المعالجة غير المتساوية إلى إنشاء جزر صلبة تعمل على تركيز الضغط تحت الاهتزاز والتدوير الحراري.
- تأخر التشقق بعد التعرض للبيئة. قد ينجو الجزء من اختبارات قبول المصنع، ثم يفشل بعد دورة درجة الحرارة، أو التعرض للرطوبة، أو التشغيل المتكرر للتشغيل والإيقاف لأن تلك الظروف تكشف عن تركيزات الإجهاد الكامنة التي لم تكن واضحة في درجة حرارة الغرفة.
عندما يسأل المهندسون عن أسباب تشقق السيراميك الانضغاطي، الإجابة غالبًا ليست حدثًا واحدًا زائدًا. في كثير من الأحيان تكون مشكلة تراكم. يُطلب من السيراميك أن يعمل في حالة هندسية وتجميعية لا تترك هامشًا كبيرًا لتغير العملية والواجب الواقعي.
الإزالة وانحراف الأداء تحت الحمل المستمر
وضع الفشل الرئيسي الثاني هو إزالة الاستقطاب، أو الفقدان الجزئي للاستقطاب، مما يؤدي إلى انخفاض الحساسية، وانخفاض الخرج، وتغيير سلوك الرنين، والأداء غير المستقر على المدى الطويل.
يعتبر إزالة السيراميك المنحني مهمًا بشكل خاص لأن هذه المكونات غالبًا ما تستخدم في أنظمة الموجات فوق الصوتية المركزة حيث تكون كثافة الإخراج مهمة. قد لا يبدو الانخفاض المتواضع في الأداء الكهروميكانيكي كارثيًا على الورق، ولكنه يمكن أن يغير ماديًا الكثافة البؤرية، أو استجابة الإشارة، أو اتساق العملية في النظام النهائي.
عادةً ما يتم إجراء عملية الإزالة بواسطة مزيج من المجال الكهربائي المرتفع ودرجة الحرارة والضغط الميكانيكي والوقت. ولا يعمل أي من هذه العوامل بمعزل عن غيرها. قد يبدو التصميم مستقرًا أثناء رشقات التحقق القصيرة، ولكنه ينجرف تدريجيًا تحت الخدمة المستمرة نظرًا لأنه يتم تشغيل السيراميك بالقرب من حدود الاحتفاظ بالاستقطاب. الفرق العاملة على تحديات القيادة البيزو المركزة غالبًا ما لا ترى هذا إلا بعد الاتجاه طويل المدى.
يمكن للأشكال الهندسية المنحنية أن تزيد من حدة هذه المشكلة بعدة طرق. أولاً، تكون حالات الإجهاد الموضعي أقل اتساقًا مما هي عليه في السيراميك المسطح، لذلك قد يتم إزالة بعض المناطق بشكل أسرع من غيرها. ثانيًا، غالبًا ما يشجع التشغيل المركز على زيادة كثافة الطاقة الصوتية المحلية، مما يزيد من التسخين الداخلي ويزيد من خطر فقدان الاستقطاب. ثالثًا، إذا كان السيراميك جزءًا من مجموعة ذات تبديد حراري غير كامل، فإن ارتفاع درجة الحرارة يمكن أن يظل موضعيًا وغير مرئي حتى يتطور بالفعل انجراف قابل للقياس.
غالبًا ما يتم إساءة قراءة العلامات المبكرة للانجراف والانجراف. قد يرى المهندسون سعة منخفضة ويفترضون اختلافًا في إلكترونيات القيادة أو عدم تناسق الاقتران أو خطأ في الأجهزة. في الواقع، قد يتعرض السيراميك لتدهور داخلي تدريجي. هذا هو السبب قضايا موثوقية محول الطاقة بالموجات فوق الصوتية غالبًا ما تظهر أولاً مع تغير الاتجاه وليس كفشل فادح.
تشمل المؤشرات الشائعة ما يلي:
- انخفاض السعة أو التحول في توقيع المعاوقة.
- إخراج صوتي أقل في نفس حالة القيادة.
- التغيرات في سلوك الرنين أو السلوك المضاد للرنين مع مرور الوقت.
- زيادة التباين بين الجري المتكرر بعد النقع الحراري.
- مكون لا يزال يعمل، ولكنه لم يعد يلبي هدف التركيز أو الإخراج الأصلي.
درس الموثوقية الرئيسي هو أن التفكير بالنجاح والفشل هو أمر فظ للغاية هنا. يمكن أن يظل السيراميك الانضغاطي المركز حيًا كهربائيًا بينما يصبح غير موثوق به وظيفيًا.
سيناريوهات الانفلات الحراري وحالات الفشل المبكرة
تعد المشكلات الحرارية من بين المخاطر الأكثر التي يتم الاستهانة بها في السيراميك المركز. غالبًا ما يقوم المصممون بتقييم ارتفاع درجة الحرارة الاسمي في ظل ظروف خاضعة للرقابة ويستنتجون أن الجزء يعمل بأمان. لكن سلوك الفشل الحقيقي غالبًا ما يكون غير خطي.
يبدأ الهروب الحراري عندما يعزز كل من الفقد الداخلي وعدم كفاية إزالة الحرارة بعضهما البعض. ومع تسخين العنصر، تتغير خصائص المادة. قد تزيد الخسائر الكهربائية. تغييرات التخميد الميكانيكية. يمكن أن يتحرك التحميل الصوتي بعيدًا عن الحالة المفترضة في الأصل. يتطلب محول الطاقة بعد ذلك المزيد من القيادة للحفاظ على الأداء، مما ينتج عنه المزيد من التسخين، مما يدفع الجزء أبعد من نقطة التشغيل المستقرة.
يمكن أن يكون السيراميك المركز ضعيفًا لأن الغرض الأساسي من الهندسة هو تركيز الطاقة. إذا كان النظام غير متطابق صوتيًا، أو تم تبريده بشكل سيئ، أو تم تفريغه بشكل متقطع، أو تم دفعه إلى ما هو أبعد من دورة التشغيل الواقعية، فقد يطور العنصر نقاطًا ساخنة لا تظهر في قياسات متوسط درجة الحرارة المبسطة. الفحص المحافظ من ممارسة اختيار بيزو للخدمة المستمرة مفيد هنا.
غالبًا ما تحدث حالات الفشل في الحياة المبكرة عندما تواجه نقاط الضعف الكامنة هذا الإجهاد الحراري بسرعة. على سبيل المثال، السيراميك الذي يحتوي على عيب صغير ناجم عن التشكيل، أو منطقة لاصقة صلبة محليًا، أو منطقة قطب كهربائي غير موحدة قد ينجو من الفحص الوارد والاختبارات الوظيفية القصيرة. ولكن بعد تكرار الانفجارات عالية الأداء، يمكن أن يصبح مجال درجة الحرارة المحلية غير متساوٍ بدرجة كافية لإثارة التشقق أو الإزالة أو تدهور المادة اللاصقة أو الانجراف السريع. يبدو الفشل سابقًا لأوانه، على الرغم من أن الجزء كان يعمل فعليًا بهامش حراري قليل جدًا منذ البداية.
ترتفع مخاطر الانفلات الحراري بشكل خاص عند وجود واحد أو أكثر من الحالات التالية:
- دورة العمل المستخدمة في العملية الحقيقية أعلى من ملف تعريف التأهيل.
- تختلف ظروف الاقتران الصوتي في الميدان أكثر مما كانت عليه في المختبر.
- يعتمد النظام على افتراضات التبريد المتقطع التي لا تتحقق دائمًا.
- يعمل تصميم الظهر أو الغلاف على إزالة الحرارة بشكل أقل فعالية من المتوقع.
- يتغير الضبط الكهربائي أثناء عملية الإحماء مما يؤدي إلى زيادة الخسارة بدلاً من تقليلها.
الخطأ العملي هو افتراض أن المكون الذي ينجو من اختبار الطاقة القصير يكون قويًا حراريًا. وغالباً ما يكون هذا الاستنتاج متفائلاً للغاية.
لماذا تظهر بعض حالات الفشل فقط بعد إجراء اختبارات بيئية أو اختبارات مدى الحياة
أحد الجوانب الأكثر إحباطًا في تأهيل السيراميك المركز هو أن العديد من التصميمات الضعيفة تجتاز الفحص الأولي، وتجتاز الاختبارات الكهربائية في درجة حرارة الغرفة، وحتى تجتاز اختبارات صوتية قصيرة. المشاكل الحقيقية لا تظهر إلا بعد التكييف البيئي أو ركوب الدراجات مدى الحياة.
يحدث هذا لأن العديد من آليات الضرر الحاسمة تكون تقدمية. إنها تتطلب وقتًا أو تكرارًا أو اختلافًا بيئيًا حتى تصبح مرئية.
يمكن أن يكشف تدوير درجة الحرارة عن عدم التطابق في التمدد الحراري بين الهياكل الخزفية والمترابطة. يمكن أن يؤدي التعرض للرطوبة إلى تغيير خصائص اللصق أو استقرار الواجهة أو قوة العزل. يمكن أن يؤدي تكرار تدوير الطاقة إلى كشف الانجراف المتزايد في سلوك الرنين. يمكن أن يؤدي الاهتزاز الميكانيكي وعملية التشغيل والإيقاف إلى تحويل العيوب المجهرية إلى فقدان أداء يمكن قياسه. لا يجب أن يكون أي من هذه التأثيرات مثيرًا في دورة واحدة. الخطر يكمن في التراكم.
وبالتالي فإن الاختبار مدى الحياة ليس مجرد إجراء شكلي. غالبًا ما تكون هذه هي المرحلة الأولى التي يصبح فيها التفاعل الحقيقي بين الهندسة واستقرار الاستقطاب والسلوك الحراري وتصميم التجميع قابلاً للقياس. المهندسون الذين يتخطون هذه المرحلة أو يختصرونها قد يستنتجون بشكل غير صحيح أن التصميم ناضج، في حين أنهم في الواقع أكدوا فقط أن الجزء يمكنه البقاء على قيد الحياة في ظروف العرض التوضيحي. لمعرفة عمق تخطيط الاختبار، قارن سير عمل قياس الضغط الانضغاطي المتكرر و أنماط فشل التكامل في أنظمة OEM.
وهذا يفسر أيضًا سبب عدم اكتمال مواصفات الشراء التي تركز فقط على الأبعاد والسعة وبيانات الرنين في درجة حرارة الغرفة. هذه المعلمات ضرورية، لكنها لا تكشف ما إذا كان الجزء سيظل مستقرًا بعد التعرض للبيئة أو الاستخدام النشط الممتد.
أوضاع الفشل التي غالبًا ما يتم تشخيصها بشكل خاطئ
من الناحية العملية، يتم تشخيص العديد من مشكلات الموثوقية في السيراميك المنحني بشكل خاطئ لأن الأعراض المرئية تظهر في نظام فرعي مختلف.
- قد يعزى انخفاض مستوى الإخراج إلى ضعف الاقتران الصوتي، على الرغم من أن السبب الحقيقي هو الإزالة التدريجية.
- يمكن إلقاء اللوم على استجابة التردد غير المستقرة على انجراف الإلكترونيات، على الرغم من أن التصدع المحلي أو تدهور الواجهة قد أدى إلى تغيير السلوك الميكانيكي للعنصر.
- قد يتم تصنيف انتشار الأداء المتقطع بين الوحدات على أنه عدم تناسق المورد، على الرغم من أن المشكلة الأعمق هي أن التصميم لا يحتوي على هامش تسامح كافٍ ويتم تضخيم الاختلافات العادية الصغيرة بواسطة الهندسة المنحنية.
- يمكن وصف الكسر المبكر بأنه تلف الشحن، على الرغم من أن المشكلة الجذرية كانت تركيز الإجهاد الموجود مسبقًا والذي يحتاج فقط إلى حدث حراري أو ميكانيكي إضافي ليصبح مرئيًا.
هذه الفروق مهمة لأن الإجراء التصحيحي يعتمد على آلية الجذر. إذا كان الفشل مدفوعًا بفيزياء النظام، فإن مجرد تشديد عنصر فحص واحد لن يحل المشكلة.
عوامل التصميم والمشتريات التي تؤثر على الموثوقية
تبدأ الموثوقية قبل فترة طويلة من التشغيل الميداني. في مجال السيراميك المركز، تشكل قرارات التصميم والشراء بقوة ملف المخاطر النهائي.
من أهم العوامل العلاقة بين نصف قطر الانحناء والفتحة والسمك. قد تعمل الهندسة العدوانية على تحسين التركيز ولكنها تقلل من هامش التصنيع وتزيد من حساسية الضغط المحلي. يمكن للمهندسين الذين يقومون بتقييم خيارات الانحناء التحقق من ذلك إرشادات اختيار نصف قطر الانحناء.
اختيار المواد مهم أيضًا. إن التركيبة التي تعمل بشكل جيد في نطاق تردد وواجب واحد قد لا تحافظ على الاستقطاب بشكل جيد في بيئة حرارية أو ميكانيكية أخرى. غالبًا ما تتم مقارنة خيارات المصدر للعناصر المركزة سيراميك بيزو ذو غطاء كروي مخصص، على نطاق أوسع فئات السيراميك الكهرضغطية، والبدائل الهندسية مثل القرص, خاتم، و أنبوب العناصر.
شروط الدعم لا تقل أهمية. سواء كان السيراميك مدعومًا بالحافة، أو مرتبطًا جزئيًا، أو مدعومًا بالكامل، أو مدمجًا في كومة متعددة الطبقات، فسوف يغير توزيع الضغط وتدفق الحرارة.
يجب أيضًا تحديد ظروف القيادة بشكل واقعي. يؤثر جهد الذروة، والتشغيل المستمر، وحالات بدء التشغيل العابرة، وسيناريوهات عدم التحميل أو التحميل الجزئي، ونطاق درجة الحرارة البيئية على غلاف الفشل. يجب مراجعة المخاطر الكهربائية بنفس النظام المستخدم في تكامل إلكترونيات السائق.
بالنسبة للمشترين التقنيين، لا تكمن المخاطرة في اختيار المورد الخطأ فقط. كما أنها تصدر أيضًا حزمة مشتريات ضحلة جدًا بحيث لا يمكنها الكشف عن اختلافات ذات معنى في الموثوقية. إذا كانت المواصفات تطلب فقط الأبعاد الاسمية والبيانات الكهربائية الأولية، فستظل العديد من مخاطر الفشل الكامنة مخفية حتى التكامل.
قائمة مراجعة موثوقية عملية للسيراميك الانضغاطي المركز
عند تقييم تصميم السيراميك المركز أو قدرة المورد، يجب على المهندسين طرح أسئلة الموثوقية التي تعكس فيزياء التشغيل الحقيقية.
- هل من المحتمل أن يؤدي التجميع إلى تحميل الحافة، أو قيد محلي، أو تركيز إجهاد ناتج عن المادة اللاصقة؟
- هل تم تحديد جهد المحرك ودورة التشغيل وظروف التحميل الصوتي باستخدام حالات استخدام واقعية بدلاً من افتراضات معملية مثالية؟
- هل تم فحص التصميم من حيث التدفئة الموضعية بدلاً من ارتفاع متوسط درجة الحرارة فقط؟
- هل تتم مراقبة استقرار الأداء بمرور الوقت، أم أن التحقق يقتصر على قياسات التمرير والفشل الأولية؟
- هل تم تضمين دورات درجة الحرارة، والتعرض للرطوبة، ودورات الحياة مدى الحياة في التأهيل؟
- هل سلوك الممانعة والسعة والخرج والرنين شائع قبل وبعد اختبار الإجهاد؟
- هل تترك الهندسة هامشًا تسامحًا كافيًا للاختلاف في التشكيل والترابط ومحاذاة التجميع؟
- هل تم اختبار النظام في ظروف غير مقبولة مثل الاقتران الجزئي، أو النقع الحراري، أو بدء التشغيل المتكرر، أو التشغيل المستمر بالقرب من الحد الأعلى للواجب؟
هذه الأسئلة لا تضمن النجاح، لكنها تحسن بشكل كبير احتمالات تحديد المخاطر قبل النشر الميداني. اختبارات الجدوى المبكرة من متى يجب عدم استخدام السيراميك المركز يمكن أن يمنع أيضًا التزامات التصميم غير المتوافقة.
الخلاصة
يمكن للسيراميك الانضغاطي المنحني كرويًا أن يتيح تصميمات بالموجات فوق الصوتية المركزة والفعالة للغاية، ولكنها تقدم أيضًا مخاطر موثوقية يسهل التقليل من أهميتها أثناء التطوير المبكر. المشاكل الأكثر شيوعًا، بما في ذلك التكسير الميكانيكي، والإزالة، وانحراف الأداء، والانفلات الحراري، والفشل المتأخر بعد التعرض البيئي أو مدى الحياة، ليست أحداثًا معزولة. وهي عادة ما تكون النتيجة المرئية لكيفية تفاعل الهندسة والضغط ودرجة الحرارة والاستقطاب وظروف التجميع مع مرور الوقت.
ولهذا السبب لا ينبغي أبدًا تقليل تقييم موثوقية السيراميك المركز إلى فحص الأبعاد أو اختبار وظيفي قصير. يحتاج المهندسون إلى فحص كيفية تصرف الجزء في ظل ظروف حرارية وميكانيكية وصوتية واقعية، خاصة عندما يقلل الانحناء من التسامح.
بالنسبة لفرق المشتريات ومطوري OEM على حد سواء، فإن العقلية الأكثر فائدة هي عدم التساؤل عما إذا كان السيراميك المنحني يعمل في اليوم الأول. السؤال الأفضل هو ما إذا كان التصميم لا يزال لديه هامش كافٍ بعد أن يأخذ التدوير الحراري، والحمل المستمر، والتعرض البيئي، والتنوع الطبيعي في التصنيع دوره. ومن هنا يبدأ التأهيل الحقيقي. إذا كنت بحاجة إلى دعم خاص بالمشروع، فاستخدم قناة الاتصال الهندسية.
القراءة الفنية ذات الصلة
الهندسة المركزة وآليات الفشل
- السيراميك الكهرضغطي المنحني كرويًا: مقدمة عملية
- معلمات التصميم الرئيسية: نصف القطر، الفتحة، السُمك
- كيفية اختيار نصف قطر الانحناء للسيراميك المركز
- اقتران الوضع والمخاطر المستندة إلى الهندسة
- السيراميك الانضغاطي المركز في البيئات الطبية المقيدة
موثوقية التحقق والتكامل
- تحديات القيادة الكهربائية للسيراميك الضغطي المركز
- أخطاء التكامل الشائعة في أنظمة الموجات فوق الصوتية OEM
- اختيار السيراميك الانضغاطي لتطبيقات الخدمة المستمرة
- كيفية اختبار وقياس المواد الكهرضغطية
