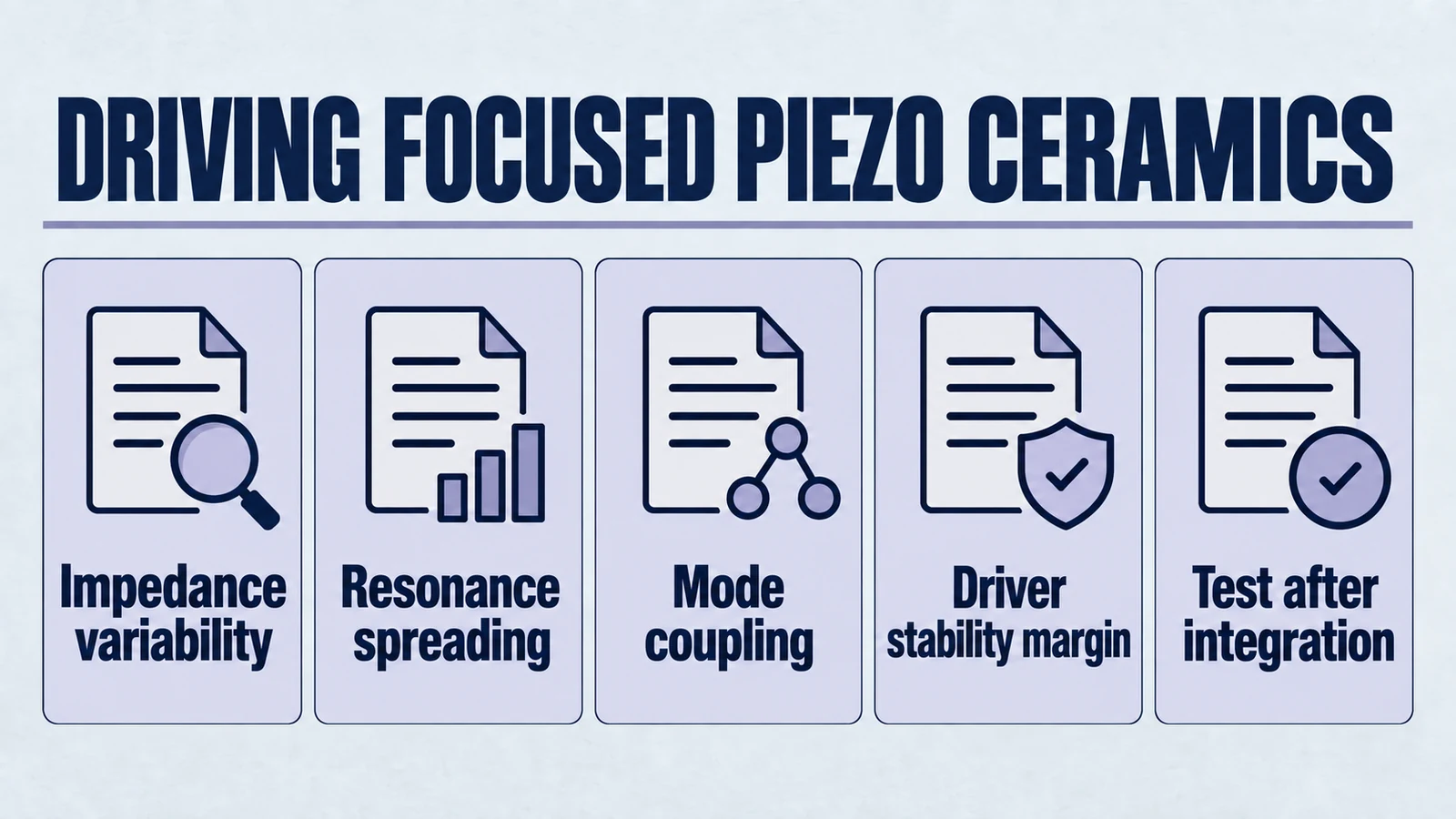

تحديات القيادة الكهربائية للسيراميك البيزو المركز
العنوان الفرعي. ما يحتاج مصممو النظام إلى تقييمه مبكرًا.
يمكن للسيراميك الكهروضغطي المركز (المنحنى كرويًا) أن يوفر تركيزًا صوتيًا مدمجًا بدون عدسات خارجية. يبدو هذا التغيير الهندسي ميكانيكيًا، لكنه يعيد تشكيل الشكل بهدوء مشكلة في الكهرباء عليك الحل. إذا تعاملت مع عنصر مركّز مثل "قرص مسطح بنمط شعاع مختلف"، فقد ينتهي بك الأمر إلى سلوك محرك غير مستقر، أو إخراج صوتي غير متناسق، أو سائق يبدو جيدًا على المقعد ولكنه يسيء التصرف في المنتج المدمج.
هذه المقالة مكتوبة لمهندسي الإلكترونيات ومصممي أنظمة الموجات فوق الصوتية الذين يمتلكون بنية التشغيل. إنه كذلك لا تعليم طبولوجيا الدوائر أو حيل الضبط. ويركز على التقييم وتحديد المخاطر. الهدف هو مساعدتك في تحديد ما يجب عليك وصفه، وكيفية تفسير ما تقيسه، وأين يمكن للسيراميك المركز أن يفرض هوامش متحفظة. للحصول على خلفية هندسية، انظر سيراميك كهرضغطية منحني كرويًا.
1. لماذا تغير الهندسة المركزة القصة الكهربائية
من الدرجة الأولى، عنصر الضغط هو محول كهروميكانيكي. قمت بوضع الجهد والتيار. يقوم بتخزين الطاقة في السعة. إنه يجمع بعضًا من هذه الطاقة في إجهاد ميكانيكي. بالقرب من الرنين، يصبح هذا الاقتران قويًا وتصبح المعاوقة الكهربائية معتمدة بشكل حاد على التردد.
يغير السيراميك المركز عدة افتراضات أساسية:
- الإجهاد والانفعال غير متماثلين مكانيًا حسب التصميم. ينشئ الانحناء شكلًا هندسيًا حيث لا يكون مجال الإزاحة هو نفسه في كل مكان عبر المنطقة النشطة.
- تحدد تفاوتات التصنيع تحولات الرنين بقوة أكبر. يمكن أن تؤدي التغييرات الصغيرة في السُمك ونصف قطر الانحناء وظروف الحافة إلى تقسيم الرنين أو توسيعه.
- من الصعب إعادة إنتاج الظروف الحدودية. يمكن للحامل والبطانة والخط اللاصق والتحميل المسبق تغيير الصلابة والتخميد الفعال. غالبًا ما يتم تركيب الأجزاء المركزة بطرق تضيف قيودًا ميكانيكية إضافية.
والنتيجة هي أن مقاومة الإدخال الكهربائية التي يراها سائقك غالبًا ما تكون أقل قابلية للتنبؤ بها مقارنة بعنصر مسطح مماثل. لا يزال بإمكانك بناء نظام قوي. تحتاج فقط إلى تقييمه مثل النظام، وليس كمكون مستقل.
2. مقاومة سيراميك بيزو مركزة. التباين وانتشار الرنين
2.1 الواقع الأساسي. المعاوقة هي هدف متحرك
بالنسبة لقرارات هندسة السائق، فمن المغري تقليل الحمل إلى "مكثف بالإضافة إلى فرع متحرك". هذا النموذج مفيد. لكن السيراميك المركز غالبًا ما ينتهك الفصل النظيف بين الوضع السائد الوحيد وكل شيء آخر.
ما التغييرات في الممارسة العملية:
- يمكن أن يختلف تردد الرنين بشكل أكبر عبر العينات. يقدم الانحناء درجة هندسية أخرى من الحرية. إذا كان كل من السُمك والانحناء يختلفان ضمن نطاق التسامح، فإن تأثيرهما المشترك على الرنين يمكن أن يكون أكبر مما هو عليه في القرص المسطح حيث يهيمن السُمك.
- يمكن أن تتسع قمم الرنين أو تنقسم. بدلاً من الحد الأدنى أو الحد الأقصى الحاد للمقاومة، قد ترى العديد من الميزات القريبة أو نطاق أوسع من سحب التيار المرتفع.
- قد تتغير السعة الظاهرة مع التجميع. تؤدي قيود التثبيت والدعم إلى تغيير الصلابة والخسارة الفعالة. يمكن أن يؤدي ذلك إلى تغيير السلوك السعوي الأساسي الذي تقيسه عند الإثارة المنخفضة.
نتيجة عملية. إذا تم تصميم برنامج التشغيل الخاص بك على افتراض وجود رنين ضيق ومستقر، ولكن الحمل الحقيقي ينتشر عبر نطاق التردد، فمن الممكن أن ينجرف النظام إلى نقطة تشغيل غير مقصودة، خاصة في ظل التحكم في الحلقة المغلقة.
2.2 لماذا يحدث انتشار الرنين في الأشكال الهندسية المنحنية
يمكن للسيراميك المركز أن يثير أنماطًا ميكانيكية متعددة متقاربة التردد. يمكنك أن تفكر في الأمر على أنه هيكل يحتوي على أكثر من طريقة معقولة لتخزين الطاقة والتحرك، خاصة عندما لا تكون الهندسة متماثلة تمامًا.
المساهمون المشتركون:
- اختلاف السُمك حول الغطاء. حتى التدرجات الصغيرة يمكن أن تؤدي إلى سلوك رنين محلي مختلف قليلاً، والذي يظهر كهربائيًا كاستجابة موسعة.
- قيود الحواف والتثبيت. إذا كانت الحافة مقيدة بشكل غير متساو، فيمكن فصل الأوضاع التي قد تتدهور.
- خسائر الدعم والمواد اللاصقة. لا يؤدي الفقد والتخميد إلى تقليل Q فحسب، بل يمكنهما إعادة تشكيل منحنى المعاوقة بطرق تبدو وكأنها أوضاع إضافية.
لست بحاجة إلى حل نموذج كامل للعناصر المحدودة لتأخذ هذا الأمر على محمل الجد. كل ما عليك فعله هو التعامل مع الممانعة كتوزيع، وليس كمنحنى واحد. لمناقشة مركزة، راجع خطر اقتران الوضع في السيراميك الانضغاطي.
2.3 ما يجب تقييمه مبكرًا
يجب على مصممي النظام أن يطلبوا أو يقيسوا ما يلي:
- حجم المعاوقة والطور مقابل التردد عبر نطاق التشغيل المقصود، وليس فقط الرنين الاسمي.
- الانتشار من عينة إلى عينة عبر حجم كبير، وليس مجرد عينة ذهبية واحدة.
- حساسية لدرجة الحرارة من ميزات الرنين والسعة الأساسية.
- الاعتماد على مستوى الإثارة (إشارة صغيرة مقابل سعة التشغيل القريبة). تظهر بعض السلوكيات فقط عندما يتم دفع العنصر بقوة.
إن التسليم الذي تريده ليس قيمة f0 وQ واحدة. إنها صورة لما قد يواجهه السائق عبر اختلافات التصنيع وظروف التشغيل. انضباط القياس من اختبار بيزو وسير عمل القياس مفيد هنا.
3. اقتران الوضع. لماذا يمكن أن يصبح السائق غير مستقر
3.1 ماذا يعني وضع الاقتران لمهندسي الإلكترونيات
اقتران الوضع هو الحقيقة المزعجة التي مفادها أن أحد الأوضاع لا يعيش في عزلة. يمكن للطاقة الميكانيكية أن تنتقل بين أنماط الحركة. كهربائيًا، هذا يعني أن المعاوقة التي يراها سائقك يمكن أن تتغير فجأة مع تغيرات صغيرة في التردد أو التركيب أو التحميل.
في السيراميك المركز، يمكن أن تظهر أدوات التوصيل على النحو التالي:
- دوران طور غير متوقع بالقرب من تردد التشغيل. قد تفترض حلقة التحكم الخاصة بك هامش مرحلة يمكن التنبؤ به. يمكن للأوضاع المقترنة أن تأكل هذا الهامش.
- قفزات مفاجئة في التيار عند جهد شبه ثابت. إذا انحرف النظام نحو وضع ذي مقاومة أقل، فيمكن للسائق الوصول إلى الحدود الحالية.
- نقاط تشغيل مستقرة متعددة. في ظل استراتيجيات تحكم معينة، قد يقفل النظام على ميزات رنين مختلفة اعتمادًا على ظروف بدء التشغيل.
لا شيء من هذا يتطلب تصميمًا سيئًا. يمكن أن يحدث ذلك ببساطة لأن البنية الميكانيكية توفر أكثر من مسار رنين جذاب.
3.2 كيف يصبح الاقتران مشكلة على مستوى النظام
نادرا ما يعمل العنصر المركز بمفرده. وهي مرفقة بـ:
- طبقة مطابقة أو واجهة تشبه العدسة (حتى لو لم تكن عدسة منفصلة)
- دعم أو ممتص
- مسكن يقيد الحافة
- وسيلة اقتران تتغير ممانعتها الصوتية (الماء، الهلام، الأنسجة، الهواء، تركيبات الحمل)
كل من هذه التغييرات شروط الحدود. تغير شروط الحدود أشكال الوضع. تقوم أشكال الوضع بتغيير التوقيع الكهربائي.
لذا، إذا قمت باختبار السيراميك في تركيبات غير ممثلة، فيمكنك قياس منحنى مقاومة نظيف وينتهي الأمر باستجابة فوضوية ومزدوجة في المنتج المجمع. إذا كانت حالة الاستخدام الخاصة بك تشبه حالة الاستخدام الطبي، فتحقق من هذه القيود سيراميك بيزو مركز للموجات فوق الصوتية الطبية.
4. اختبار البدلاء مقابل السلوك المتكامل. لماذا عملت على مقاعد البدلاء يفشل
4.1 مصيدة اختبار المقعد
يتم إجراء قياسات الطاولة عادةً في ظل ظروف مناسبة كهربائيًا وبسيطة ميكانيكيًا:
- لقط بسيط أو غير متناسق
- تحميل الهواء (غالبًا ما يتم تفريغه بشكل فعال)
- سعة الإثارة منخفضة
- وقت قياس قصير (بدون نقع حراري)
تميل هذه الظروف إلى إنتاج:
- Q ظاهري أعلى (رنين أكثر حدة)
- تخميد أقل
- تدفئة أقل
- اقتران أقل بأوضاع السكن
غالبًا ما يقوم منتجك المتكامل بالعكس.
4.2 ما الذي يتغير عند التكامل
بمجرد التجميع، يمكنك تقديم:
- التحميل المسبق والقيد. صلابة الحامل تغير الرنين.
- آثار خط الرابطة. يزيد سمك المادة اللاصقة ومعاملها وحالة المعالجة من الامتثال والخسارة.
- اقتران التحميل المتوسط. يضيف الحمل الصوتي التخميد ويغير الرنين.
- التدرجات الحرارية. التسخين الموضعي يغير ثوابت المواد ورنينها.
- EMI وطفيليات الأسلاك. تعمل محاثة الكابل والسعة الشاردة على إعادة تشكيل الحمل الكهربائي الذي يراه السائق.
نقطة أساسية. في النظام المتكامل، من الشائع أن يتغير الرنين أثناء التشغيل، وليس فقط عبر العينات. يمكن للسائق المصمم بهوامش ضيقة أن ينتهي به الأمر بمطاردة هدف متحرك.
4.3 ماذا يعني الاختبار التمثيلي
في بداية البرنامج، استهدف إجراء قياسات تقارب شروط الحدود النهائية:
- اختبار في حامل أو صلابة المشبك الممثل ميكانيكيًا
- قم بتضمين خط الدعم والسند عندما يكون ذلك ممكنًا
- القياس تحت وسط التحميل المقصود
- اختبار بعد النقع الحراري، وليس فقط في البيئة المحيطة
- تميز الأسلاك والطفيليات بأطوال الكابلات الحقيقية
أنت لم تقم بالتحسين بعد. أنت تقوم بتحديد ما إذا كان السلوك الكهربائي مروضًا بدرجة كافية لمفهوم السائق المقصود. وهذا يتوافق مع فحوصات التكامل المستخدمة في برامج الموجات فوق الصوتية OEM.
5. لماذا تتطلب بعض أنواع السيراميك المركزة هوامش قيادة متحفظة
إذا تحدثت إلى المهندسين الذين قاموا بشحن أنظمة السيراميك المركزة، فسوف تسمع نمطًا متكررًا. عندما يكون عدم اليقين مرتفعا، فإنهم يشترون الموثوقية عن طريق ترك الهامش.
السيراميك المركز غالبًا ما يدفعك نحو الهوامش المحافظة للأسباب التالية:
- أسوأ حالات انخفاض المعاوقة يمكن أن تكون أقل من المتوقع. الذي يدفع تيارًا أعلى
- يمكن أن يؤدي اقتران الوضع إلى تقليل متانة حلقة التحكم. قد تحتاج إلى تجنب العمل بالقرب من المناطق الحساسة
- درجة الحرارة وتحريك الرنين. قد يتقاطع تردد التشغيل لديك مع ميزات إشكالية أثناء عملية الإحماء
- يزداد خطر الشيخوخة والإزالة مع الإجهاد ودرجة الحرارة. يمكن أن تؤدي ظروف القيادة القاسية إلى تسريع الانجراف
الهامش المحافظ لا يتخلى عن الأداء. ومن المسلم به أن إعادة التصميم في مرحلة متأخرة أكثر تكلفة من الإرتفاع في المرحلة المبكرة.
ما هي الهوامش المحافظة التي تحمي منها عادة:
- تيار السائق الزائد وارتفاع درجة حرارته
- إخراج صوتي غير متناسق مع مرور الوقت
- أعطال ميدانية بسبب إجهاد المادة اللاصقة أو تشقق السيراميك تحت أنماط الإثارة غير المقصودة
- تراجع الأداء عند تغير الموردين أو تغير التفاوتات
عقلية عملية. افترض أن مجموعة الإنتاج الخاصة بك ستشمل عددًا قليلاً من الوحدات غير الصديقة للكهرباء. صمم بحيث لا تفرض هذه الوحدات الاستدعاء. للحصول على منطق الفحص طويل الأمد، راجع اعتبارات اختيار بيزو للخدمة المستمرة.
6. قائمة مراجعة التقييم الموجهة نحو النظام
هذا ليس برنامج تعليمي. إنها مجموعة من الأسئلة التي تكشف ما إذا كان لديك مخاطر كهربائية مخفية.
6.1 توصيف التحميل
- هل لديك حجم المعاوقة والطور مقابل التردد على نطاق التشغيل الكامل.
- هل لديك بيانات عبر أجزاء متعددة من نفس الدفعة وعبر الكثير.
- هل تفهم كيف تتغير ميزات الرنين مع درجة الحرارة والتحميل المسبق والتحميل الصوتي.
- هل تعرف كيف يتغير الحمل عند مستويات محرك التشغيل مقارنة بقياسات الإشارة الصغيرة.
6.2 تعرض السائق للمخاطر
- ما هو أسوأ حالة يتم فيها سحب التيار عند أقصى جهد لديك عبر انخفاضات المعاوقة المتوقعة.
- ماذا يحدث للسائق إذا تحول الرنين أثناء الإحماء.
- ما مدى حساسية هامش الاستقرار الخاص بك للتغيرات المرحلية بالقرب من الرنين.
- ما هي الطفيليات التي تقدمها الأسلاك الخاصة بك، وهل تخلق قمم أو شقوق جديدة.
6.3 واقعية التكامل
- هل تجري الاختبار مع صلابة التركيب التمثيلية وظروف خط الربط.
- هل تقوم بالاختبار في وسط الاقتران الحقيقي ومع الحمل الصوتي الحقيقي.
- هل تقوم بالقياس بعد النقع الحراري وفي حالة الاستقرار، وليس فقط عند بدء التشغيل.
6.4 الموثوقية وقوة الإنتاج
- هل لديك معايير قبول ترتبط بأداء النظام، وليس فقط مواصفات المكونات.
- هل يمكن اكتشاف العناصر السيئة كهربائيا قبل التجميع.
- هل لديك هامش كافٍ لتحمل الاختلاف من مورد إلى مورد في ثوابت المواد.
إذا لم يكن أي من هذه الأمور معروفًا في وقت متأخر من البرنامج، فأنت تراهن فعليًا على أن التكامل سيكون مفيدًا لك.
7. ما يجب التواصل مع مورد السيراميك الخاص بك في وقت مبكر
بالنسبة للسيراميك المركز، فإن أفضل محادثات الشراء تكون محددة. اطلب البيانات التي تهم السائق.
تتضمن الطلبات المفيدة ما يلي:
- تم توثيق منحنيات المعاوقة (الحجم والطور) مع شروط القياس
- إحصائيات عينة إلى عينة حول ميزات الرنين والسعة
- تفاصيل مجموعة التسامح حول السُمك ونصف قطر الانحناء وهندسة الحافة
- توصيات بشأن شروط الحدود المتصاعدة التي تحافظ على التكرار
- أي مناطق معروفة لا تعمل هنا بحساسيات التردد أو وضع الاقتران
غالبًا ما يكون لدى الموردين الذين يصنعون السيراميك المركز معرفة قبلية عملية حول ما يجعل الأجزاء تتصرف بشكل سيئ. إذا قمت بطرح الأسئلة الصحيحة في وقت مبكر، فيمكنك تجنب التعامل مع هذه المعرفة كمفاجأة لاحقًا. يمكنك مواءمة هذه الطلبات مع ما هو متاح سيراميك بيزو ذو غطاء كروي مخصص و فئات السيراميك الكهرضغطية.
8. المنظور الختامي. تصميم السائق حول عدم اليقين، وليس حول منحنى واحد
نادرًا ما تكون المخاطر الكهربائية في السيراميك الانضغاطي المركز هي أن الجزء غير قابل للاستخدام. الخطر هو أن الجزء هو قابلة للاستخدام فقط في ظل الافتراضات التي لا تصمد أمام الإنتاج والتكامل الحقيقيين.
إذا قمت بتقييم المعاوقة الخزفية الانضغاطية المركزة كتوزيع، وتعاملت مع اقتران الوضع باعتباره خطرًا على الاستقرار، وأصرت على الاختبار التمثيلي مبكرًا، فيمكنك اختيار بنية محرك تنجو من انتشار التصنيع، وتغيرات التحميل، والانجراف الحراري.
هذا هو الفوز الحقيقي. تجنب عمليات إعادة التصميم المتأخرة التي تستهلك الجدول الزمني وتفرض تنازلات لم تضع ميزانيتك لها. إذا كان فريقك يحتاج إلى سياق كهربائي أوسع، فقارنه بـ إلكترونيات محرك بيزو وتوجيهات التكامل.
الأسئلة الشائعة للتقييم الهندسي
ما هو موك الخاص بك والمهلة الزمنية للتقييم الهندسي؟
بالنسبة لمشاريع السيراميك المركزة، يمكن ترتيب العينات الهندسية للتحقق من صحتها. يبدأ موك من الكميات التجريبية ويعتمد على التعقيد الهندسي وحالة الأدوات ونطاق الاختبار. يتم تأكيد المهلة الزمنية للعينة بعد مراجعة التردد المستهدف والفتحة ووسيط التشغيل.
ما هي المعلمات التي يمكن تخصيصها لمشاريع OEM؟
تشمل العناصر المخصصة بشكل شائع الهندسة (نصف قطر الانحناء، والفتحة، والسمك)، وتخطيط القطب الكهربائي، ونافذة هدف الرنين، وتوصيات حدود التركيب. بالنسبة للمطابقة على مستوى النظام، تحدد الفرق عادةً النطاق الكهربائي ووسيط التحميل والقيود الميكانيكية معًا.
ما هي الجداول الزمنية للتسليم وما هي تقارير الاختبار التي يمكنك تقديمها؟
تعتمد الجداول الزمنية للتسليم على ما إذا كان التصميم يستخدم الأدوات القياسية أو الأدوات الجديدة. يتضمن الدعم الهندسي النموذجي بيانات المعاوقة، وميزة الرنين المنتشرة عبر العينات، وسجلات التحقق المتفق عليها لعمليات الفحص والتكامل الواردة.
طلب الدعم الهندسي
إذا كنت تقوم بتقييم السيراميك المركز من أجل بنية تشغيل جديدة، فقم بمشاركة نطاق التشغيل ووسيط التحميل وقيود التكامل مع فريقنا الهندسي.
