بواسطة فريق الهندسة يوجي للتكنولوجيا
الجمهور: مهندسو OEM الذين يقومون بدمج محولات الطاقة بالموجات فوق الصوتية في المعدات المخصصة
النطاق: أخطاء التكامل المتكررة التي تتسبب في ضعف المخرجات، أو عدم الاستقرار، أو ارتفاع درجة الحرارة، أو الفشل في وقت مبكر من الحياة
محولات الطاقة بالموجات فوق الصوتية نادرًا ما يفشل لأن كومة الضغط الانضغاطي "كانت سيئة". تظهر معظم حالات الفشل بعد التكامل، عندما يصبح محول الطاقة الذي يتصرف بشكل مثالي على الطاولة غير مستقر داخل آلة حقيقية: يؤدي التركيب إلى تغيير ظروف الحدود، وتصبح الألواح المغلقة مشعات غير مقصودة، وتفترض إلكترونيات القيادة حملًا ثابتًا، وتضيف الكابلات حملًا تفاعليًا، ولا يوجد مكان تذهب إليه الحرارة.
إذا سبق لك أن قلت "لقد كان يعمل بشكل جيد في مختبرنا" ثم شاهدته وهو ينجرف، أو يصرخ، أو ترتفع درجة حرارته، أو يفقد إنتاجه بهدوء في الميدان... فهذه هي تلك القصة. يؤدي التكامل إلى تحويل مكون الكتالوج إلى نظام كهروميكانيكي مقترن. بمجرد تركيبه، لا يعد محول الطاقة "نفس الجزء". إنه كذلك الخاص بك مرنان.
هذه المقالة ليست قائمة بالشعارات العامة لأفضل الممارسات. إنه كتالوج لأخطاء التكامل التي تستمر في التكرار في برامج OEM، وسبب حدوثها، وكيفية ظهورها في الأجهزة والعوائد الميدانية، والحد الأدنى من عمليات التحقق التي تكتشفها في وقت مبكر بما يكفي لتكون مهمة.
1. الخطأ: التعامل مع محول الطاقة وكأنه جزء صلب مثبت بمسامير
ما الذي يحدث
محول الطاقة بالموجات فوق الصوتية ليس مشغلًا صلبًا يمكنك تثبيته كيفما تشاء. إنه نظام ميكانيكي رنان. واجهة التركيب هي جزء من الرنان.
عندما تقوم بتغيير كيفية تقييد محول الطاقة، فإنك تغير:
- تردد الرنين والممانعة.
- شكل الوضع (حيث تتركز السلالة).
- ميكانيكية (مدى حدة صدى ذلك).
- كيفية تسرب الطاقة إلى البنية المحيطة.
غالبًا ما يؤدي التثبيت الذي يبدو "أقوى" إلى زيادة التخميد أو تحويل الرنين إلى منطقة لا يستطيع السائق تتبعها. والأسوأ من ذلك هو أن الحامل يمكن أن يقدم أوضاع انحناء لم تكن موجودة أبدًا في اختبار الحالة الحرة.
أحد المصائد الهادئة هو "القيد الجزئي". يمكن للمشبك القاسي في اتجاه واحد والمتوافق في اتجاه آخر أن ينتج أوضاعًا مختلطة. إنه لا يزال "مشدودًا" من حيث الشعور... وهو غير مستقر من خلال الفيزياء.
كيفية ظهوره
- يتغير تردد الرنين بعد التثبيت (أحيانًا بمئات هرتز أو أكثر حسب الحجم والتردد).
- ”يعمل على الدكة، ضعيف في الآلة”.
- تيار محرك أعلى عند نفس الخرج، أو انخفاض الخرج عند نفس التيار.
- اختلاف قوي من وحدة إلى وحدة مدفوع باختلافات التجميع الصغيرة.
- سخونة عشوائية، متشققة السيراميك، أو تخفيف التحميل المسبق بعد وقت قصير.
الحد الأدنى للفحص
قياس المعاوقة والرنين في التركيب النهائي، وليس فقط في عزلة. إذا كان المحرك الكهربائي الخاص بك يتوقع رنينًا عند 20.0 كيلو هرتز وكان النظام المثبت الآن 19.6 كيلو هرتز مع منحنى طور مختلف، فأنت "لم تكن محظوظًا". لقد غيرت الحمل.
إذا كان بإمكانك إجراء تشخيص واحد فقط مبكرًا... فقم بإجراء عمليات مسح المعاوقة "المجانية مقابل المثبتة" وأرشفة المنحنيات. وعندما تستعيد الوحدات الميدانية لاحقًا، فإن تلك المنحنيات هي بصمات أصابعك.
2. الخطأ: تجاهل عدم تطابق المعاوقة الميكانيكية في الواجهة
ما الذي يحدث
نقل الطاقة في الموجات فوق الصوتية هو مطابقة المعاوقة، لكن العديد من الفرق تفكر فقط في المعاوقة كهربائيًا.
إن المعاوقة الميكانيكية في الواجهة لها نفس القدر من الأهمية:
- إذا كان الحامل متوافقًا جدًا، فإن محول الطاقة ينفق الطاقة في ثني الحامل.
- إذا كان التثبيت ضخمًا جدًا أو متيبسًا جدًا في الاتجاه الخاطئ، فإنك تعكس الطاقة مرة أخرى إلى المكدس.
- إذا كانت الواجهة غير مثالية (فجوات، تلامس غير متساوٍ، وسادات ناعمة)، فإنك تقوم بإنشاء تسخين احتكاكي وانزلاق دقيق.
السبب الشائع هو لوحة التثبيت أو الدعامة التي تبدو "صلبة" ولكنها ذات صلابة منخفضة في اتجاه الاهتزاز بسبب الهندسة. آخر هو سطح مسطح وفقًا لمعايير التصنيع ولكنه ليس مسطحًا بدرجة كافية لضغوط الاتصال بالموجات فوق الصوتية. والثالث هو "الامتثال الغامض"... الطلاء، أو اختلاف سمك الأنودة، أو طبقة بوليمر رقيقة تمت إضافتها لمقاومة التآكل وأصبحت مخمدًا عن طريق الخطأ.
كيف يظهر
- خرج قوي عند طاقة منخفضة، ثم ينهار عند طاقة أعلى.
- ارتفاع درجة الحرارة موضعيًا في منطقة الواجهة (وليس في برنامج التشغيل).
- صرير أو أزيز مسموع. هذا هو الاهتزاز الذي يحمله الهيكل ويتحول إلى صوت محمول في الهواء.
- ارتخاء سريع للمثبتات بسبب الانزلاق الدقيق.
- علامات المسحوق أو التنقيط على الأسطح الملامسة.
الحد الأدنى للفحص
- تحقق من استواء الاتصال وعموديته حيثما كان ذلك مهمًا.
- تحقق من الحفاظ على التحميل المسبق تحت درجة حرارة التشغيل والاهتزاز.
- قارن بين عمليات مسح المعاوقة "المثبتة والمجانية". يعد التغيير الكبير في ذروة الحدة وانحدار الطور علامة حمراء.
إذا رأيت القلق... توقف عن التفكير في "الكتايت". ابدأ بالتفكير في "الانزلاق". يمكن للقفل الملولب إخفاء الأعراض بينما تستمر الواجهة في التسخين والانجراف.
3. الخطأ: الإفراط في تقييد العقدة. لقط حيث يريد محول الطاقة التحرك
ما الذي يحدث
محولات الطاقة الرنانة لها عقد ومضادات. إذا قمت بالتثبيت بالقرب من العقدة المضادة، فإنك تضيف الخسارة والضغط. إذا قمت بتثبيت العقدة ولكن موقع العقدة الخاصة بك يتحرك تحت الحمل أو درجة الحرارة، فستظل تتعرض للخسارة والضغط.
غالبًا ما يتم تثبيت تصميمات OEM في أي مكان يكون التغليف فيه مناسبًا. لسوء الحظ، فإن سهولة التغليف لا تحترم أشكال الوضع.
تظهر نسختان أكثر دقة من هذا الخطأ بشكل متكرر:
- العقدة صحيحة بالنسبة لمحول الطاقة وحده... لكن العقدة تتغير عند توصيل البوق أو المعزز أو الحمل المتوسط.
- المشبك "عند العقدة" شعاعيًا... ولكنه يقدم قيد انحناء يثير عائلة أوضاع مختلفة.
كيف يظهر
- تيار محرك عالي مع خرج صوتي منخفض.
- تسخين سريع حتى عند الطاقة المعتدلة.
- شقوق بالقرب من حواف السيراميك أو عند الحدود اللاصقة.
- الحساسية تجاه الاختلافات الصغيرة في التجميع (وحدة واحدة تنجح، والأخرى تفشل).
- ضوضاء مسموعة عالية مقارنة بنفس محول الطاقة خارج الجهاز.
الحد الأدنى للفحص
إذا كانت الشركة المصنعة توفر إرشادات حول موقع العقدة... تعامل معها كقيد، وليس كاقتراح.
إذا لم يكن هناك أي توجيه، قم بقياس شكل الوضع في التجميع المتكامل باستخدام النهج الأساسي (مقاييس التسارع، أو قياس الاهتزاز بالليزر إذا كان متاحًا، أو حتى رسم خرائط الإخراج المقارن). الهدف ليس الكمال. الهدف هو التأكد من عدم تثبيت المنطقة المتحركة.
قاعدة عملية: إذا كان تصميم المشبك الخاص بك سيعمل أيضًا بمثابة "مقوي" للجزء المهتز... فمن المحتمل أنه يتم التثبيت في المكان الخطأ.
4. الخطأ: "المزيد من القوة يصلح الأمر." الإفراط في القيادة إلى الهروب الحراري
ما الذي يحدث
عندما يكون الإخراج منخفضًا بعد التكامل، غالبًا ما تقوم الفرق بزيادة جهد المحرك أو دورة العمل. يؤدي ذلك في بعض الأحيان إلى استعادة الإخراج مؤقتًا، لكنه قد يدفع النظام إلى حلقة حرارية هاربة:
- تعمل آليات الفقد (فقد العزل الكهربائي، والفقد الميكانيكي، واحتكاك الواجهة) على تحويل جزء من طاقة الإدخال إلى حرارة.
- كثير من الخسائر تزداد مع ارتفاع درجة الحرارة.
- مع ارتفاع درجة الحرارة، يتغير الرنين ويصبح من الصعب قيادة الحمولة بكفاءة.
- يوفر المحرك تيارًا أكبر للحفاظ على السعة، مما يؤدي إلى توليد المزيد من الحرارة.
هذه الحلقة خطيرة بشكل خاص في الأنظمة عالية الجودة ذات الرنين الضيق. قوة التفجير الصغيرة تزيد من التيار الكبير.
فخ آخر: ما يبدو وكأنه "نحن بحاجة إلى مزيد من الجهد" غالبًا ما يكون "لقد فقدنا الاقتران"... سوء التركيب، أو ضعف اتصال الحمل، أو الرنين المنفصل يجعل النظام غير فعال. المزيد من الطاقة تتحول في الغالب إلى حرارة.
كيف يظهر
- ترتفع درجة الحرارة بشكل غير خطي مع القيادة. يبدو "جيدًا" ثم يصعد فجأة.
- يصبح الإخراج غير مستقر...ينجرف السعة أو يتأرجح.
- تشقق السيراميك في مرحلة مبكرة، أو تحلل القطب الكهربائي، أو نزعه.
- تليين المادة اللاصقة، وفقدان التحميل المسبق، وخشخشة المكدس.
- إجهاد مكونات السائق. تعمل الدوائر المتكاملة منخفضة المقاومة (MOSFET) والمغناطيسات على زيادة سخونة بسبب زيادة القدرة التفاعلية.
الحد الأدنى للفحص
- تتبع درجة الحرارة في جسم محول الطاقة وفي واجهة التركيب خلال دورة عمل واقعية.
- انتبهوا التيار مقابل التردد السلوك. غالبًا ما يكون التيار الصاعد بسعة ثابتة هو الإنذار المبكر.
- لا تقبل عبارة "لقد نجا من الركض على مقاعد البدلاء لمدة 5 دقائق" كدليل. العديد من حالات الفشل تراكمية وتظهر بعد النقع الحراري.
إذا اضطررت إلى زيادة الطاقة أثناء التصحيح... فافعل ذلك بشرط التوقف الثابت (درجة الحرارة أو التيار أو هامش الطور). لا تدع "النجاح المؤقت" يصبح نقطة التشغيل الجديدة.
5. الخطأ: بافتراض أن الهواء المحيط بمحول الطاقة "بارد"
ما الذي يحدث
في العديد من حاويات OEM، يكون تدفق الهواء في حده الأدنى ويكون التبريد الإشعاعي محدودًا. يمكن عزل محول الطاقة بشكل فعال عن طريق:
- العلب البلاستيكية.
- تمت إضافة الرغاوي والأختام للحماية من الصوتيات أو الدخول.
- القرب من مصادر الحرارة (المحركات، مصادر الطاقة، السخانات).
- التركيب على هيكل فقير حرارياً.
التصميم المستقر حرارياً على مقعد مفتوح يمكن أن يكون هامشيًا في آلة محكمة الغلق.
يمكن أن تبدو الأعطال الحرارية مثل الأعطال الكهربائية لأن التفكيك يعتمد على درجة الحرارة. يرى السائق حملاً متغيرًا... وتطارد حلقة التحكم... تظهر الزيادات الحالية "عشوائية".
كيف يظهر
- لا توجد مشاكل في الاختبار المبكر. الفشل بعد وقت تشغيل أطول.
- الاعتماد القوي على درجة الحرارة المحيطة.
- الوحدات تمر في الشتاء وتفشل في الصيف.
- انحراف في التردد أو الإخراج بعد الإحماء.
- الإخراج الذي يتدهور بمرور الوقت، ثم "يتعافى" بعد فترة التهدئة.
الحد الأدنى للفحص
تعامل مع التصميم الحراري باعتباره عنصر تكامل من الدرجة الأولى. إذا لم تتمكن من إخراج الحرارة، فقم بتقليل الخسائر أو تقليل الرسوم. إذا لم تتمكن من تقليل الرسوم، قم بإعادة تصميم المسار الحراري.
الحد الأدنى من اختبار الواقع: قم بتشغيل الحالة الحرارية الثابتة في العلبة الفعلية في أسوأ بيئة محيطة تتوقعها. إذا لم تصل أبدًا إلى حالة الاستقرار في الاختبار... فأنت لا تعرف أين يريد النظام أن يستقر.
6. الخطأ: عزل صوتي غير كافي. ترك العلبة تصبح محول الطاقة الثاني
ما الذي يحدث
سوف تنتشر أيضًا الطاقة الصوتية التي تنوي إرسالها إلى بوق أو خزان أو وسيط إلى أي هيكل متصل ميكانيكيًا. إذا كان العلبة تحتوي على ألواح أو تجاويف أو أقواس يمكن أن يتردد صداها، فقد قمت ببناء نظام إشعاعي ثانٍ. إنه يسرق الطاقة ويخلق اقترانًا لا يمكن التنبؤ به.
غالبًا ما يتم الخلط بين هذا وبين "الضوضاء الكهربائية" لأنه يظهر على شكل سعة غير مستقرة، أو تداخل أجهزة الاستشعار، أو اهتزازات زائفة.
وضع الفشل المزعج بشكل خاص هو "السلوك المعتمد على المسار"... تتصرف الآلة بشكل مختلف اعتمادًا على ما تم تثبيته بالقرب، أو ما الذي يلمس اللوحة، أو حتى كيفية حزام الكابلات مربوط بسحاب.
كيفية ظهوره
- ضوضاء مسموعة وقعقعة... خاصة عند التوافقيات.
- التداخل مع أجهزة الاستشعار القريبة (الموجات فوق الصوتية، خلايا الحمل، الكاميرات) بسبب الاهتزاز.
- تشققات في الصفائح المعدنية أو التركيبات أو اللحامات بالقرب من محول الطاقة.
- التباين عبر الوحدات لأن تفاوتات الضميمة تغير الأصداء.
- شكاوى المشغل... "إنه يصرخ"، "إنه يصدر طنينًا"، "يبدو وكأنه يهز الآلة بأكملها."
الحد الأدنى للفحص
- تحديد المسار الميكانيكي من محول الطاقة إلى الهيكل. إذا كان هناك طريق صعب، افترض أن الطاقة ستدخل إلى الهيكل.
- قارن بصمات الاهتزاز للهيكل مع تشغيل وإيقاف محول الطاقة. في حالة وجود تسارع كبير للهيكل بالقرب من تردد التشغيل، فإن العزل ليس اختياريًا.
إذا كان الهيكل الخاص بك يحتوي على لوحة رفيعة قريبة من تردد التشغيل... فتعامل معه مثل مكبر صوت غشائي، لأن هذا هو ما سيصبح عليه.
7. الخطأ: التعامل مع السائق كمصدر طاقة ذو تردد ثابت
ما الذي يحدث
الأحمال فوق الصوتية ليست ثابتة. يتحول الرنين مع:
- درجة الحرارة.
- تغييرات التحميل المسبق.
- ظروف التلامس المتوسطة (مستوى السائل، اللزوجة، الضغط).
- الشيخوخة والتآكل والارتخاء المتصاعد.
إذا افترض السائق تردد تشغيل ثابت، فسوف يقضي وقتًا خارج الرنين، ويسحب تيارًا عاليًا من أجل خرج منخفض. إذا افترض أن الحمل يشبه المقاوم، فسوف يسيء تفسير الطاقة التفاعلية.
يصبح هذا الخطأ حادًا عندما يغير التطبيق نفسه الحمل بسرعة... على سبيل المثال، الاتصال المتقطع، أو تغير مستويات السائل، أو ظروف الضغط المتغيرة.
كيف يظهر
- تيار مرتفع، خرج منخفض، تسخين سريع.
- إخراج غير متناسق عبر ظروف التشغيل.
- رحلات التيار الزائد التي تظهر "عشوائية".
- تكرار فشل الدوائر المتكاملة منخفضة المقاومة (MOSFET) أو المحولات بسبب الإجهاد التفاعلي.
- نظام لا يتصرف إلا عند إعادة ضبطه يدويًا... ثم ينجرف مرة أخرى.
الحد الأدنى للفحص
يحتاج سائقك إلى طريقة للتعامل مع الرنين المتحرك. يمكن أن يعني ذلك تتبع التردد، أو التحكم في مرحلة القفل، أو على الأقل طريقة اكتشاف تمنع النظام من القيادة إلى حالة مفكوكة.
اختبار التكامل العملي هو إجراء عمليات مسح للممانعة عبر درجة الحرارة وتحت التحميل المتوقع. إذا تحرك الرنين أكثر مما يمكن لنطاق التحكم الخاص بك التعامل معه، فإن استراتيجية التشغيل لا تتماشى مع الفيزياء.
إذا كان يجب عليك العمل بتردد ثابت لأسباب تتعلق بالنظام... فيجب أن يقيد التصميم الميكانيكي الانجراف. لا تطلب من الإلكترونيات أن تفعل السحر.
8. الخطأ: نسيان أن الكابلات والتخطيط يصبحان جزءًا من نظام الرنين
ما الذي يحدث
في ترددات المحرك بالموجات فوق الصوتية ومستويات الطاقة، تكون اختيارات الأسلاك مهمة:
- تضيف سعة الكابل حملاً تفاعليًا.
- تؤدي الخيوط الطويلة إلى زيادة التداخل الكهرومغناطيسي وتجاوز الجهد.
- يؤدي التأريض السيئ إلى إنشاء حلقات تيار غير متوقعة.
تقوم بعض الفرق بنسخ إعداد مقاعد البدلاء... ثم تقوم بنقل السائق بعيدًا في الآلة النهائية. أصبح حمل محول الطاقة الذي يراه السائق مختلفًا الآن.
المصيدة الثانية هي التوجيه... يمكن للكابلات التي يتم توجيهها بالقرب من تبديل الإمدادات أو أسلاك المحرك أن تضخ ضوضاء تخطئ حلقة التحكم في فهمها على أنها حركة رنين.
كيف يظهر
- عدم استقرار برنامج التشغيل فقط عند تثبيته في الجهاز بالكامل.
- التداخل الكهرومغناطيسي المفرط، والتشغيل الخاطئ لأجهزة الاستشعار، وأخطاء الاتصالات.
- ذروة جهد محول الطاقة أعلى من المتوقع.
- فشل سابق لأوانه في مكون برنامج التشغيل.
- الوحدات التي تمر في تصميم خزانة واحدة وتفشل في تصميم آخر.
الحد الأدنى للفحص
التحقق من صحة النظام من خلال أطوال الكابلات المخصصة للإنتاج والتوجيه والتدريع والتأريض. إذا قمت بالتحقق من صحة النظام فقط في المختبر ثم قمت بتغيير الحزام... فإنك لم تتحقق من صحة النظام النهائي.
إذا كانت استراتيجية التحكم الخاصة بك تستخدم استشعار الطور... فلا تفترض أن قياس الطور محصن ضد التخطيط. غالبًا ما يكون أول شيء يصبح غير موثوق به.
9. الخطأ: وضع افتراضات للمحرك الكهربائي من محول طاقة "مشابه المظهر".
ما الذي يحدث
يمكن أن يتصرف محولان لهما نفس الحجم والتردد الاسمي بشكل مختلف تمامًا:
- مواد بيزو مختلفة (ظل الخسارة، ، اقتران).
- هندسة مكدس مختلفة.
- طريقة التحميل المسبق مختلفة.
- القرن أو التحميل الجماعي المختلف.
بافتراض أن نفس جهد المحرك، أو نفس التردد، أو نفس دورة العمل، أو نفس الشبكة المطابقة هو اختصار تكامل شائع. وهو أيضًا سبب جذري شائع لارتفاع درجة الحرارة والأداء غير المتسق.
هذا هو المكان الذي يتم فيه نسخ برامج OEM أثناء ذلك المورد التغييرات. الغلاف الميكانيكي متطابق، لكن السلوك الكهروميكانيكي ليس كذلك.
كيف يظهر
- يعمل النموذج الأولي مع مورد واحد... ويفشل مع مورد آخر.
- تختلف وحدات الإنتاج أكثر من المتوقع.
- يصبح ضبط برنامج التشغيل عبارة عن حلقة تجريبية وخطأ في وقت متأخر من البرنامج.
- تظهر على الخط عملية إعادة صياغة "سرية"... لأن التصميم لا يتحمل الاختلاف الطبيعي.
الحد الأدنى للفحص
اطلب التوصيف المهم للتكامل: منحنيات المعاوقة، والرنين/الرنين المضاد، والتحميل المسبق الموصى به، وتغير التردد المتوقع مع درجة الحرارة، وسلوك الخسارة أثناء التشغيل.
إذا لم تتمكن من الحصول على هذه البيانات، فخطط لقياسها بنفسك مبكرًا. تكلفة إعداد القياس منخفضة مقارنة بحملة الفشل الميداني.
باعتبارك أحد مصنعي المعدات الأصلية... فإن مهمتك ليست تخمين محول الطاقة "القريب بدرجة كافية". مهمتك هي التحكم في الواجهات والتحقق من صحة مساحة الانجراف.
10. الخطأ: تخطي اختبار وضع الفشل. اختبار فقط "هل يعمل اليوم؟"
ما الذي يحدث
تقوم العديد من خطط التكامل بالتحقق من صحة الوظيفة المباشرة: الإخراج والتردد والتيار. وهي لا تتحقق من صحة أوضاع الفشل التي تحدث بالفعل:
- النقع الحراري عند أقصى قدر من الخدمة.
- دورات البدء والتوقف (الدورة الحرارية + دورة التحميل المسبق).
- تحميل خارج المستوى (خزان فارغ، وسط خاطئ، اتصال جزئي).
- يتغير رنين الغلاف عبر درجة الحرارة.
يمكن أن يبدو النظام مستقرًا لدقائق، لكنه محكوم عليه بالفشل خلال أسابيع.
غالبًا ما يكون فشل الاختبار فلسفيًا: تتجنب الفرق الظروف "القبيحة" لأنها ليست المواصفات الاسمية. ثم يعمل العملاء في تلك الظروف القبيحة على أي حال.
كيفية ظهوره
- مجموعة الفشل بعد عدد معين من الساعات.
- ترتبط الأعطال بأنماط استخدام العميل وليس بعيوب التجميع.
- "لقد اجتاز اختبارنا، لكن العملاء أخطأوا فيه."
- تشريح الجثة الذي يلقي باللوم على "الإساءة" في حين أن التصميم لم يكن به حواجز حماية.
الحد الأدنى للفحص
حدد اختبارًا واحدًا على الأقل يشدد عمدًا على نقاط ضعف التكامل: التفكيك، والتشبع الحراري، وإثارة مسار العزل، والإجهاد التفاعلي الكهربائي. ليس كتمرين الكمال. كوسيلة لاكتشاف ما يكسر قبل أن يفعله العميل.
إذا كان نظامك يحتوي على برنامج تشغيل يمكنه تسجيل التردد والمرحلة والتيار ودرجة الحرارة... فاستخدمه. غالبًا ما تستحق مجموعة من المؤامرات المسجلة أكثر من أسابيع من مناقشة السبب الجذري.

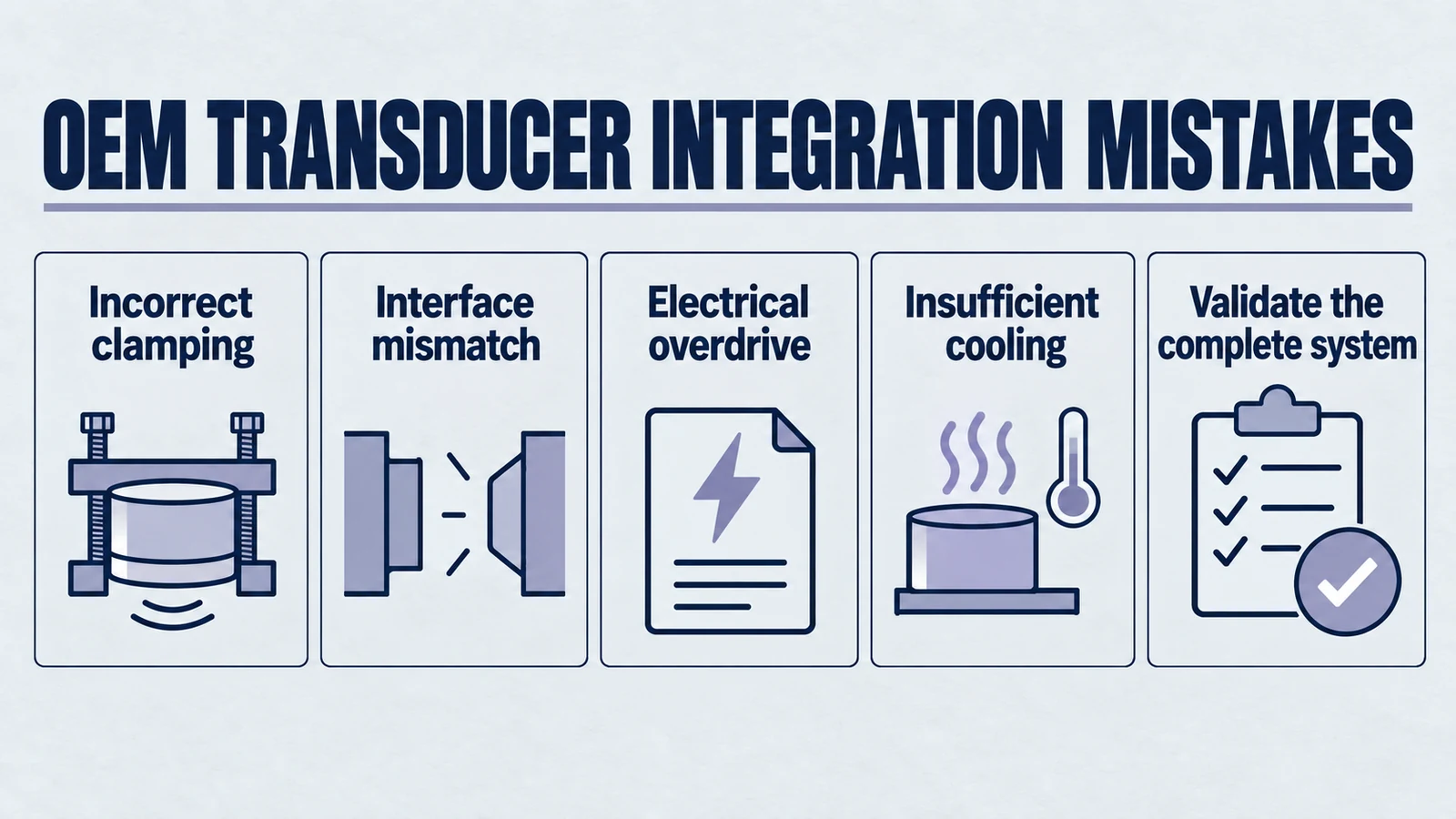

قائمة مرجعية تحذيرية للتكامل (قائمة على الأخطاء)
استخدم هذا كمراجعة سريعة عندما يكون أداء محول الطاقة بالموجات فوق الصوتية ضعيفًا "بشكل غامض" أو يفشل مبكرًا:
- يتوافق مسح المعاوقة المُثبتة مع سلوك المقعد... وإذا لم يكن الأمر كذلك، فإن الحامل يغير النظام.
- لقد أثبتت واجهة التثبيت جودة الاتصال والتحميل المسبق المستقر عبر درجة الحرارة.
- يتجنب موقع المشبك المناطق عالية الحركة تحت الحمل الحقيقي ودرجة الحرارة... وليس فقط على الورق.
- يتم قياس ارتفاع درجة الحرارة في دورات عمل واقعية... ولا يمكن الاستدلال عليها.
- تتحمل استراتيجية القيادة انحراف الرنين... ولا تفترض ترددًا ثابتًا.
- يتم قياس اهتزاز العلبة ... الهيكل لا يعمل مثل المبرد.
- يتم التحقق من صحة الكابلات والتأريض في تكوين غرض الإنتاج.
- تعتمد إعدادات محرك الأقراص على التوصيف... وليس على افتراضات التشابه.
- توجد اختبارات امتصاص الحرارة، والتدوير، والحمل غير الاسمي... اختبار الوظيفة فقط ليس كافيًا.
المنظور الختامي
أسرع طريقة لإضاعة الوقت في الموجات فوق الصوتية هي التعامل مع التكامل على أنه "تثبيت". إن أسرع طريقة لشحن نظام موثوق به هي التعامل مع محول الطاقة المثبت باعتباره مرنانًا كهروميكانيكيًا مقترنًا تكون مسؤولاً عن ظروف حدوده.
إذا كنت تريد قاعدة عملية واحدة: في اللحظة التي يدخل فيها محول الطاقة إلى جهازك... فأنت تمتلك رنينه.
وإذا كنت تريد حقيقة واحدة غير مريحة: فإن معظم حالات فشل التكامل يمكن التنبؤ بها. لم يتم قياسهم في التكوين النهائي إلا بعد فوات الأوان.
