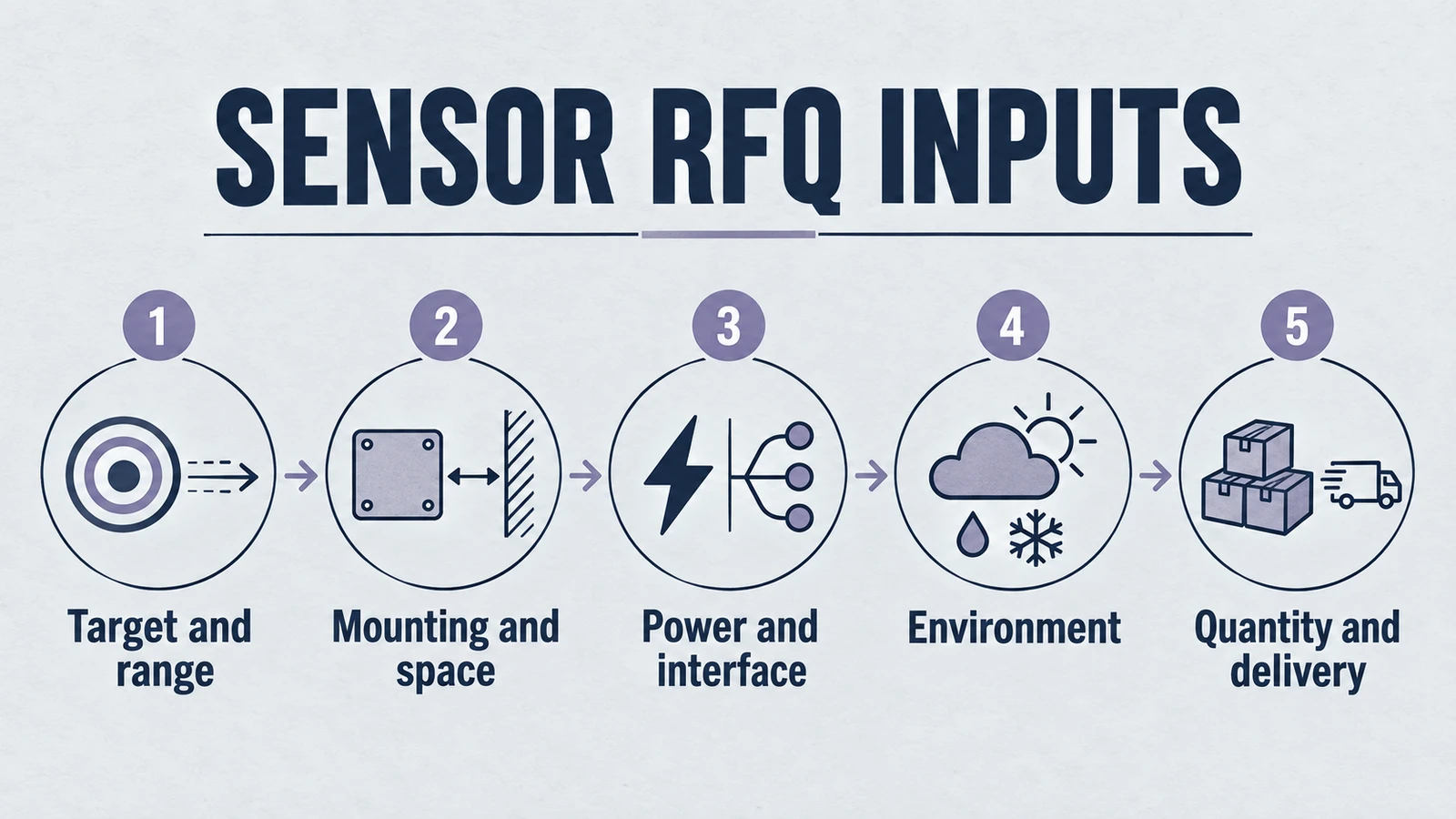

نموذج RFQ لجهاز الاستشعار بالموجات فوق الصوتية: 14 مواصفة يجب على المشترين تقديمها قبل عرض الأسعار
لا تزال العديد من طلبات الأسعار الصناعية لأجهزة الاستشعار بالموجات فوق الصوتية تبدأ بجملة واحدة: "يرجى ذكر جهاز استشعار لمستوى الخزان" أو "بحاجة إلى جهاز استشعار المسافة للتشغيل الآلي." تريد فرق المشتريات استجابة سريعة وسعرًا نظيفًا للوحدة، في حين لا تزال فرق الهندسة بحاجة إلى الشروط الحدودية المفقودة قبل أن يتم اختيار أي نموذج بشكل مسؤول.
تؤدي هذه الفجوة إلى إنشاء حلقة فشل متكررة: طلب عرض أسعار غير مكتمل، وعرض أسعار واسع النطاق للموردين، وعدم تطابق العينة، وإعادة التصميم، وتأخر الإطلاق. لا تكمن المشكلة الفنية عادة في عدم توفر أجهزة الاستشعار. المشكلة هي أن المتطلبات يتم تقديمها في نموذج ليس على درجة القرار.
توفر هذه المقالة إطار عمل عملي لطلب عرض الأسعار الذي يمكن للمشتريات والهندسة مشاركته منذ اليوم الأول. الهدف بسيط: تقليل دورات الاقتباس، وتحسين دقة ملاءمة النموذج، وتجنب مفاجآت التكامل في المرحلة المتأخرة.
إذا كنت تقوم بتقييم خيارات المصادر الآن، فابدأ من مركز منتجات الاستشعار بالموجات فوق الصوتية، ثم قم بمحاذاة نطاق المورد من خلال صفحة مورد محول الطاقة بالموجات فوق الصوتية، صفحة المورد الكهرضغطية، و صفحة موردي مواد PZT.
سياق المشكلة
في مشاريع الموجات فوق الصوتية، يتم تحديد جودة عرض الأسعار بشكل أقل من خلال سرعة الشراء وأكثر من خلال اكتمال المتطلبات. إذا أغفل طلب عرض الأسعار قيود التشغيل الحرجة، فيمكن لكل مورد الاستجابة من الناحية الفنية، ولكن لن تكون أي من الاستجابات قابلة للمقارنة بشكل مباشر أو قابلة للنشر بشكل موثوق.
لماذا تبدو طلبات عرض الأسعار غير المكتملة سريعة ولكن يتم تنفيذها ببطء
قد يبدو طلب عرض الأسعار القصير فعالاً في الأسبوع الأول، ولكنه ينشئ حلقات مخفية متعددة في الأسابيع الثانية إلى الثامنة. تطلب الهندسة توضيحات، ويراجع الموردون الافتراضات، وتصل العينات دون بروتوكول اختبار مستقر، ويتغير التسعير النهائي بمجرد أن تصبح القيود البيئية والقيود البينية الحقيقية واضحة.
بالنسبة للفرق التي يتم قياسها من حيث التسليم ووقت التشغيل، تكون هذه الحلقات باهظة الثمن. فهي تستهلك النطاق الترددي للمشتريات، وتؤخر تكامل عناصر التحكم، وتضغط نوافذ التشغيل في المرحلة الخاطئة تمامًا من المشروع.
ثلاثة أنماط فشل شائعة
النمط أ: عدم تطابق المنطقة العمياء في التطبيقات قصيرة المدى. ينص طلب عرض الأسعار على "نطاق 0-500 مم" فقط ولكنه لا يحدد الحد الأدنى للمسافة القابلة للاستخدام وهندسة التركيب. يتم اختيار عينة للنطاق الاسمي، ثم تفشل عند التشغيل في المجال القريب. الخلفية: حدود المنطقة العمياء في الاستشعار بالموجات فوق الصوتية قصيرة المدى.
النمط ب: عدم استقرار الصدى الكاذب في أوعية العملية. يحذف طلب عرض الأسعار الرغوة والبخار والاضطراب والعوائق الداخلية. يفترض عرض أسعار المورد ظروف السطح النظيفة. يصبح السلوك الميداني غير مستقر بسبب الانعكاسات متعددة المسارات وضعف أصداء الهدف.
النمط C: تأخير التكامل الكهربائي. تطلب عملية الشراء "جهاز استشعار مزود بمخرج" دون تحديد توقعات إدخال PLC، أو سياسة الكابل، أو قيود البروتوكول. تعمل العينة في اختبار البدلاء ولكنها تتطلب إعادة العمل على مستوى اللوحة.
ما الذي يجب أن يحققه طلب عرض الأسعار الجيد
يجب أن يقوم طلب عرض الأسعار عالي الجودة بثلاث وظائف في وقت واحد:
- تحديد مظروف تشغيل صالح من الناحية الفنية.
- تمكين المقارنة بين الموردين من التفاح إلى التفاح.
- إنشاء جسر مباشر من عرض الأسعار إلى اختبار القبول.
إذا كانت إحدى هذه الوظائف مفقودة، فإن الاقتباس ليس خاطئًا، ولكنه غير مكتمل للتحكم في المشروع.
القيود الهندسية
قبل عرض الأسعار، يجب على الهندسة والمشتريات تأمين القيود في ستة مجالات: القياس، والوسائط، والميكانيكا، والإلكترونيات، والبيئة، ودورة الحياة. تحدد هذه القيود حدود الجدوى وتزيل التخمين من ردود الموردين.
1) مظروف القياس وحدود المنطقة العمياء
يجب تحديد النطاق كقيم دنيا وعادية وأقصى، وليس برقم اسمي واحد. غالبًا ما تكون المسافة الدنيا هي البوابة التقنية الأولى في عمليات النشر قصيرة المدى نظرًا لأن فصل الحلقة وفصل الصدى يضعان حدًا صارمًا للمجال القريب.
إذا كانت العملية الخاصة بك تقترب بانتظام من هذا الحد، فقم بتضمين الحد الأقصى المقبول للمنطقة العمياء كحقل صريح لطلب عرض الأسعار. وهذا يمنع الموردين من عرض أسعار للنماذج التي تتجاوز النطاق الاسمي ولكنها تفشل في التثبيت العملي.
2) سلوك الهدف والصدى في ظل ظروف العملية الحقيقية
يعتمد أداء الموجات فوق الصوتية على انعكاس الهدف وسلوك السطح. إن السطح الساكن السائل، والسطح السائل المضطرب، والوجه الصلب المائل لا يُرجع الصدى بنفس الطريقة. يجب أن يذكر طلب عرض الأسعار نوع الهدف وديناميكيات السطح وظروف التلوث المتوقعة.
لاستشعار المستوى في خزانات المعالجة، قم بتضمين ملاحظات حول التحريك، وديناميكيات الملء، وتوقعات طبقة الرغوة، وأي هياكل داخلية في مسار الشعاع. إذا كنت ترى بالفعل انحرافًا موسميًا أو قراءات غير مستقرة، فأضف بيانات خط الأساس من التثبيت الحالي.
3) أجواء العملية وحدود التعويض
تؤثر درجة الحرارة والرطوبة وتكوين البخار على الانتشار الصوتي واستقرار القياس. تحدد الفرق في كثير من الأحيان درجة الحرارة المحيطة ولكنها تتجاهل سلوك البخار في مساحة الرأس، والذي غالبًا ما يكون أكثر صلة بمراقبة المستوى في العمليات الكيميائية أو الصحية.
إذا كان التعويض مطلوبًا، فاطلب من الموردين وصف افتراضات الخوارزمية ومغلف الخطأ المتوقع ضمن ملف تعريف التشغيل الخاص بك. للحصول على التعويض العملي وسياق المعايرة، قم بالمراجعة دقة مستشعر الموجات فوق الصوتية وتعويض درجة الحرارة و استكشاف أخطاء انحراف المستشعر وإصلاحها في المراقبة الصناعية.
4) هندسة التركيب والتكامل الميكانيكي
يجب أن تكون التفاصيل الميكانيكية بمثابة مدخلات لطلب عرض الأسعار، وليس توضيحات ما بعد عرض الأسعار. حدد معيار الخيط، وقطر الفوهة المتاح، وقيود الأنبوب القائم، واتجاه المستشعر، وأي عوائق قريبة. قم بتضمين ما إذا كان يجب أن يتناسب المستشعر مع فوهات الخزانات الموجودة أو تركيبات الماكينة دون تعديل هيكلي.
في المساحات الضيقة، يمكن أن يؤدي سلوك الحزمة وإزاحة التركيب إلى مخاطر أكبر من الإلكترونيات. إذا كانت مرونة التثبيت منخفضة، فاطلب هندسة التركيب الموصى بها في استجابة المورد.
5) العمارة الكهربائية وانضباط الواجهة
يجب أن يتم تعيين تحديد المخرجات للتحكم في البنية في مرحلة طلب عرض الأسعار. حدد ما إذا كان التطبيق يحتاج إلى تبديل الإخراج أو الحلقة التناظرية أو خرج الجهد أو الاتصال الرقمي. حدد أيضًا قيود العرض وسياسة الكابلات وتوقعات الموصل.
عندما تؤجل الفرق قرارات الواجهة حتى مرحلة العينة، يظل عرض الأسعار واسعًا ولكن مخاطر التكامل تزداد. يعد اكتمال طلب عرض الأسعار (RFQ) هنا أحد أسرع الطرق لتقليل إعادة العمل.
6) البقاء البيئي وتخطيط دورة الحياة
تصنيف الدخول ضروري ولكنه غير كاف. في البيئات العدوانية، غالبًا ما يحدد توافق مواد الغلاف وموثوقية إغلاق الموصل وقابلية البقاء على قيد الحياة النجاح على المدى الطويل. قم بتضمين كيمياء التنظيف ودورة العمل وسياسة الصيانة في طلب عرض الأسعار.
إذا كان الاستعداد للمصدر المزدوج أو المصدر الثاني مطلوبًا، فاذكر ذلك صراحة. يجب أن يعرف الموردون ما إذا كان عرض الأسعار الخاص بك هو نطاق توحيد لمشروع واحد أو على مستوى النظام الأساسي أو متعدد المواقع.
مصفوفة الاختيار
استخدم المصفوفة أدناه لتحويل الطلب الأولي إلى مدخلات جاهزة لعرض الأسعار. تم تصميم هذا الهيكل للمراجعة متعددة الوظائف قبل التواصل مع الموردين.
| كتلة المتطلبات | الحد الأدنى من بيانات طلب عرض الأسعار | إذا كان مفقودًا | طريقة التحقق من الصحة |
|---|---|---|---|
| ظرف القياس | الحد الأدنى/العادي/الأقصى للمسافة، حد المنطقة العمياء | عطل في المجال القريب أثناء التشغيل | اكتساح الهدف الثابت عند الحد الأدنى والحد الأقصى للنقاط |
| خصائص الهدف | المادة، حالة السطح، الزاوية، ملف الاضطراب | صدى كاذب أو عودة غير مستقرة | اختبار انعكاسية الهدف المتحكم فيه |
| جو العملية | نطاق درجة الحرارة، الرطوبة، ملاحظات البخار | خطأ التعويض غير مرئي في اختبار البدلاء | فحص المنحدر الحراري والتكرار |
| هندسة التركيب | حجم الخيط/الفوهة، الإمالة، خريطة العوائق | انعكاسات الحائط وتعارض التركيب | نموذج بالحجم الطبيعي للتركيبات مع محاكاة العوائق |
| الواجهة والقوة | نوع الإخراج، والجهد، وسياسة الكابل/الموصل | تأخير تكامل PLC وإعادة توصيل الأسلاك | التحقق من صحة منصة الإدخال/الإخراج باستخدام وحدة التحكم المستهدفة |
| المتانة البيئية | هدف IP، التعرض للكيمياء، دورة الغسيل | تدهور الحقل المبكر | التحقق من الدخول والتوافق الكيميائي |
| التخطيط التجاري | عينة/تجريبية/الكمية السنوية وهدف المهلة الزمنية | الاقتباس غير متوافق مع جدول الإطلاق | تأكيد التسليم على أساس المعالم |
| نطاق التأهيل | معايير القبول ومتطلبات التقرير | موافقة العينة الذاتية | قائمة مراجعة FAT وتنسيق السجل المحدد مسبقًا |
بطاقة أداء استجابة المورد (مقترحة)
لتجنب التحيز في اختيار السعر فقط، سجل كل عرض أسعار مقابل نفس المعايير المرجحة:
- اللياقة الفنية: 35%
- جودة أدلة التحقق: 20%
- جاهزية التكامل (الواجهة + الآليات): 15%
- مدة التسليم وثقة التسليم: 15%
- المصطلحات التجارية ودعم دورة الحياة: 15%
يحافظ هذا النهج على هدف الشراء مع الحفاظ على رؤية المخاطر الهندسية.
رسم الخرائط النموذجية
يجب أن يطلب طلب عرض الأسعار نموذجًا أساسيًا ونموذجًا احتياطيًا مرشحًا. وهذا يمنع قفل النموذج الواحد ويجعل التأهيل أكثر مرونة عندما تتغير قيود التثبيت في وقت متأخر.
| سيناريو التطبيق | النموذج الأساسي | النموذج الاحتياطي | ملاحظات طلب عرض الأسعار |
|---|---|---|---|
| تموضع الماكينة صغير المدى قصير المدى | MU18 | MU30 | اذكر الحد الأدنى للمسافة وحدود المنطقة العمياء بوضوح |
| التحكم في مسافة الناقل العام ومناولة المواد | MU30 | 55 ريال سعودي | توفير سرعة الكائن والتباعد وتوقيت الدورة |
| مستوى الخزان الصناعي مع بخار معتدل أو اضطراب | 55 ريال سعودي | 80 ريال سعودي | يشمل الأجزاء الداخلية للخزان، والتحريك، والسلوك المتوقع لطبقة الرغوة |
| مراقبة مستوى أطول مدى مع طلب أقوى لإدارة الصدى | 80 ريال سعودي | ألترا نوفا 2 | اطلب استراتيجية معالجة الصدى الكاذب في الرد على الاقتباس |
| الغسيل القاسي أو البيئة العدوانية كيميائيًا | جهاز استشعار مبيت مصنوع من الفولاذ المقاوم للصدأ | ألترا نوفا1 | تحديد كيمياء التنظيف وتكرار الغسيل |
| كشف الأجسام الواضحة أو الشفافة في خطوط التعبئة والتغليف | MRR1 | MU18 | توفير سرعة الخط وتفاوت المسافات بين الأهداف |
لتأطير القرار بين التقنيات، استخدم عرض التكلفة الإجمالية بدلاً من سعر المكون فقط. مرجع مفيد هو استشعار مستوى الضغط بالموجات فوق الصوتية ومراقبة الخزان. للتعرف على خيارات هندسة العمليات الصحية، قم بمراجعتها أجهزة الاستشعار بالموجات فوق الصوتية المفتوحة والمغلقة في بيئات التنظيف المكاني (CIP)..
قائمة مراجعة طلب عرض الأسعار (RFQ) (14 مواصفات مطلوبة)
انسخ هذه القائمة إلى قالب RFQ الخاص بك. إذا كان أحد الحقول غير معروف حاليًا، فقم بوضع علامة عليه باعتباره TBD مع المالك والتاريخ المستهدف. غير معروف مقبول. غير مذكور ليس كذلك.
- هدف التطبيق: المستوى أو المسافة أو الحضور أو العد أو تعشيق الأمان.
- تفاصيل الهدف والوسيط: النوع السائل/الصلب، سلوك السطح، توقعات التلوث.
- تعريف النطاق: المسافة الدنيا والأسمية والحد الأقصى في هندسة التثبيت الحقيقية.
- متطلبات المنطقة العمياء: الحد الأقصى المسموح به لمنطقة المجال القريب غير القابلة للقياس.
- هدف الدقة والتكرار: يتضمن التسامح ومرجع حالة الاختبار.
- متطلبات وقت الاستجابة: معدل التحديث، وتفاوت المرشح، وقيود حلقة التحكم.
- تفاصيل التركيب: معيار الخيط والفوهة ومسافة الوقوف والإمالة وخريطة العوائق.
- واجهة الإخراج: PNP/NPN، 4-20 مللي أمبير، الجهد الكهربي، RS485، أو سلوك البروتوكول المطلوب.
- قيود الطاقة: نطاق العرض، الحدود الحالية، توقعات الحماية.
- هدف السكن والدخول: تفضيل المادة، ومتطلبات IP، ونوع الكابل أو الموصل.
- الغلاف البيئي: درجة حرارة التشغيل والتخزين، الرطوبة، التعرض للغسيل.
- طريقة التحقق: تسلسل اختبار القبول، وحدود النجاح/الرسوب، وتنسيق التقرير المطلوب.
- الكميات التجارية: افتراضات العينة والتجربة والحجم السنوي والجدول الزمني المنحدر.
- سياسة المهلة الزمنية والمصادر: فترة التسليم المطلوبة، صلاحية الاقتباس، توقع المصدر الثاني.
ستة حقول لا يجب حذفها أبدًا
المدى + البيئة + واجهة الإخراج + الطاقة + الكمية + المهلة الزمنية. إذا كانت هذه الستة مفقودة، فإن سرعة الاقتباس وجودة الاقتباس تتدهور بشكل كبير.
نسخ ولصق RFQ Starter
اسم المشروع: [المشروع]
التطبيق: [المستوى/المسافة/التواجد]
الهدف ووسيلة العملية: [التفاصيل]
النطاق (الحد الأدنى/العادي/الحد الأقصى): [القيم]
حد المنطقة العمياء: [القيمة]
البيئة: [درجة الحرارة/الرطوبة/البخار/الرغوة/الغبار/الغسل]
الإخراج + الطاقة: [الواجهة]، [نطاق الإمداد]
التركيب: [الخيط/الفوهة/الوقوف/الإمالة/العائق]
الكميات + المهلة الزمنية: [عينة/تجريبي/سنوي]، [تاريخ التسليم المطلوب]
النماذج المفضلة للتقييم: [أساسي]، [احتياطي]
معايير القبول: [معيار الاختبار والنجاح/الرسوب]
ما يجب على المورد إرجاعه في عرض الأسعار
- النماذج الأساسية والاحتياطية الموصى بها مع شرح المقايضة.
- الافتراضات المعلنة المستخدمة للتعويض ومعالجة الصدى.
- ملاحظات التكامل الكهربائية والميكانيكية الخاصة بتطبيقك.
- مقترح خطة التحقق للمراحل النموذجية والتجريبية.
- تفصيل المهلة الزمنية حسب العينة والتجربة وكميات الإنتاج.
- ملاحظات المخاطر وتوصيات التخفيف قبل القفل التجاري.
الأسئلة الشائعة
لماذا لا يكون "النطاق فقط" كافيًا للحصول على عرض أسعار موثوق؟
لأن الجدوى تعتمد على شروط الحدود وليس المسافة الاسمية. تحدد المنطقة العمياء، والسلوك المستهدف، وهندسة التركيب، وأجواء العملية ما إذا كان من الممكن التحقق من صحة النموذج المقتبس في بيئتك الفعلية.
كم عدد الخيارات النموذجية التي يجب أن يطلبها المشتري؟
اطلب نموذجًا أساسيًا واحدًا ونموذجًا احتياطيًا واحدًا مع مقايضات صريحة. يمنحك هذا المرونة أثناء التأهيل ويتجنب صدمة الجدول الزمني إذا تغيرت قيود التثبيت.
هل يجب أن نحدد السعر قبل التحقق من صحة العينة؟
استخدم التسعير المؤقت للتخطيط، ولكن لا تقفل القرارات التجارية النهائية حتى يتم التحقق من صحة العينة وفقًا لمعايير القبول المحددة مسبقًا في ظروف واقعية.
ما هو الحد الأدنى لنطاق اختبار القبول للاستشعار بالموجات فوق الصوتية الصناعية؟
على الأقل: فحوصات نهاية النطاق، وفحص المنطقة العمياء في المجال القريب، والتكرار في ظل التغير الحراري، واستقرار الواجهة في نظام التحكم في الهدف، ومرونة الصدى الكاذب الأساسية في ظل ظروف العملية التمثيلية.
كيف يمكننا مقارنة الموردين بما يتجاوز سعر الوحدة؟
استخدم بطاقة الأداء المرجحة التي تتضمن الملاءمة الفنية وأدلة التحقق من الصحة والاستعداد للتكامل والثقة في المهلة الزمنية ودعم دورة الحياة. وهذا النهج يقلل من مخاطر التكلفة الإجمالية الخفية.
متى يجب أن نفكر في تبديل تكنولوجيا الاستشعار؟
إذا كانت عمليتك تنتهك باستمرار قيود الموجات فوق الصوتية مثل عدم استقرار البخار الشديد، أو الرغوة الثقيلة المستمرة، أو القيود الهندسية الشديدة، فقم بإجراء مقارنة منظمة مع البدائل قبل فرض التحسين على مستوى النموذج.
هل يمكن أن يعمل قالب RFQ واحد عبر مصانع متعددة؟
نعم، إذا احتفظت بقائمة مرجعية أساسية ثابتة وسمحت بملاحق خاصة بالموقع للبيئة ومعايير الواجهة وسياسة الصيانة. يعمل هيكل RFQ الموحد على تحسين استراتيجية التوسع والمصادر المزدوجة.
