استكشاف أخطاء انحراف المستشعر وإصلاحها: دور تعويض درجة الحرارة في المراقبة الدقيقة بالموجات فوق الصوتية

1. مقدمة: المتغير غير المرئي في المقاييس الصناعية

في مشهد الأتمتة الصناعية والمراقبة البيئية سريع التطور، أصبح الطلب على الدقة أمرًا لا يمكن إشباعه. من مزارع تخزين المواد الكيميائية الشاسعة في قطاع البتروكيماويات إلى أنظمة إدارة السوائل المعقدة لتصنيع أشباه الموصلات، تعد القدرة على قياس مستويات السائل بدقة مطلبًا أساسيًا للكفاءة التشغيلية والسلامة ومراقبة المخزون. من بين عدد لا يحصى من التقنيات المتاحة لهذه المهمة، بدءًا من أجهزة استشعار الضغط الهيدروستاتيكي إلى رادار الموجات الموجهة - لقد نجحت أجهزة استشعار المستوى فوق الصوتي في احتلال مكانة مهيمنة. إن طبيعتها غير المتصلة وبساطتها الميكانيكية وفعاليتها من حيث التكلفة تجعلها الأداة المفضلة لمجموعة واسعة من التطبيقات. ومع ذلك، فإن الاعتماد على تكنولوجيا الموجات فوق الصوتية يقدم اعتماداً معقداً على وسيلة القياس المادية: الغلاف الجوي نفسه.

على عكس الرادار الذي ينتشر بسرعة الضوء بشكل مستقل إلى حد كبير عن خصائص الهواء، تعتمد أجهزة الاستشعار بالموجات فوق الصوتية على موجات الضغط الميكانيكية التي تنتقل عبر الغازات. وهذا الاعتماد يجعلها عرضة بطبيعتها للطبيعة المتقلبة للظروف البيئية. مع قيام الصناعات بشكل متزايد بنشر حلول المراقبة المستقلة - والتي تتمثل في منتجات مثل ألترا نوفا و سلسلة ريال من تقنية يوجي بيزو— في البيئات الخارجية وغير المشروطة، برز التحدي المتمثل في "انجراف أجهزة الاستشعار" كعقبة فنية حاسمة.

نادرًا ما يكون انحراف المستشعر، في سياق القياس بالموجات فوق الصوتية، بمثابة فشل في إلكترونيات الجهاز. بل غالبًا ما يكون ذلك فشلًا في حساب الخصائص الديناميكية الحرارية لعمود الهواء الذي ينتقل عبره الصوت. قد يُبلغ المستشعر الذي تمت معايرته بشكل مثالي في الساعة 9:00 صباحًا عن خطأ يبلغ عدة سنتيمترات بحلول الساعة 2:00 بعد الظهر، ليس بسبب تحرك السائل، ولكن لأن الشمس قامت بتدفئة الهواء، مما أدى إلى تغيير سرعة النبض الصوتي. في التطبيقات المهمة، مثل مراقبة المواد الكيميائية الخطرة في أ متوافق مع PVDF خزان أو تتبع مستويات الصرف الصحي حيث كبريتيد الهيدروجين (H₂S) موجود — مثل هذه الأخطاء يمكن أن تؤدي إلى إنذارات كاذبة، أو تناقضات في المخزون، أو عدم الامتثال البيئي.

يقدم هذا التقرير الشامل تحليلاً فنيًا شاملاً للآليات الكامنة وراء انجراف المستشعر الناجم عن درجة الحرارة والحلول الهندسية المصممة للتخفيف من حدته. سوف نستكشف فيزياء انتشار الصوت، وتشريح دورات الحرارة النهارية، والدور المحدد لـ تعويض درجة الحرارة الداخلية خوارزميات. علاوة على ذلك، سوف ندرس مدى تقدم منصات الاستشعار - على وجه التحديد الترا نوفا1, ألترا نوفا 2، و حساسات SR55— دمج مواد الأجهزة القوية مثل PVDF و IP68 تحتوي العلب على معالجة متطورة على متن الطائرة للمحافظة عليها دقة على مستوى المليمتر. من خلال تفكيك التفاعل بين الفيزياء البيئية وتصميم أجهزة الاستشعار، تعمل هذه الوثيقة كدليل نهائي للمهندسين ومتكاملي الأنظمة الذين يسعون إلى التخلص من عدم اليقين في القياس في هذا المجال.

2. فيزياء الموجات فوق الصوتية والانتشار الجوي

لاستكشاف الأخطاء وإصلاحها ومنع انحراف المستشعر، يجب على المرء أولاً أن يمتلك فهمًا دقيقًا للفيزياء الأساسية التي تحكم قياس الموجات فوق الصوتية. جهاز الاستشعار بالموجات فوق الصوتية هو في الأساس جهاز توقيت. لا يقيس المسافة مباشرة؛ فهو يقيس زمن الرحلة (ToF) لنبضة الصوت ويستنتج المسافة بناءً على سرعة الصوت المفترضة. دقة هذا الاستدلال تعتمد كليا على دقة قيمة السرعة تلك.

2.1 ميكانيكا الموجات الطولية

الموجات فوق الصوتية هي موجات ضغط طولية. عندما يتم استخدام محول طاقة كهرضغطية - مثل تلك المصنعة بواسطة يوجي بيزو- يتم تحفيزه بواسطة إشارة كهربائية، فهو يهتز ويضغط ويخلخل جزيئات الهواء المجاورة مباشرة لوجهه. ينتشر هذا الاضطراب عبر الهواء حيث تنتقل الطاقة الحركية بين الجزيئات المتصادمة.

سرعة هذا الانتشار ليست ثابتة عالمية مثل سرعة الضوء في الفراغ. بل هي خاصية للوسط المادي. في الغازات سرعة الصوت () يخضع لصلابة الغاز (مدى مقاومته للضغط) وكثافته (مدى ثقل الجزيئات). المعادلة الحاكمة في الديناميكا الحرارية الكلاسيكية هي صيغة نيوتن-لابلاس:

حيث:

هو معامل الكتلة متساوي الإنتروبيا (التيبس).
(رو) هي كثافة الغاز.

على الرغم من أن هذه المعادلة أساسية، إلا أنه غالبًا ما يكون من المفيد التعبير عنها في السياقات الهندسية من حيث درجة الحرارة، حيث أن درجة الحرارة هي المتغير الأساسي الذي يتغير في البيئات الخارجية. استخدام قانون الغاز المثالي ()، يمكننا استبدال الكثافة والضغط للوصول إلى الشكل المعتمد على درجة الحرارة:

أين:

(جاما) هو مؤشر ثابت الحرارة (حوالي 1.402 للهواء الجاف).
هو ثابت الغاز العالمي (8.314 J/mol·K).
هي درجة الحرارة المطلقة بالكلفن.
هي الكتلة المولية للغاز (0.02896 كجم/مول للهواء الجاف).

2.2 سيادة درجة الحرارة

المعادلة يكشف عن الرؤية الحاسمة التي تدفع الحاجة إلى التعويض: سرعة الصوت تتناسب طردياً مع الجذر التربيعي لدرجة الحرارة المطلقة.

كما تكون درجة حرارة الهواء () عند الارتفاع، تمتلك جزيئات الغاز طاقة حركية أعلى. فهي تتحرك بشكل أسرع وتتصادم بشكل متكرر، وتنقل الطاقة الاهتزازية الصوتية بسرعة أكبر. وعلى العكس من ذلك، مع انخفاض درجة الحرارة، تتباطأ حركة الجزيئات، وتقل سرعة الصوت.

للتطبيق العملي في وحدات التحكم الدقيقة الخاصة بالاستشعار، مثل تلك الموجودة داخل سلسلة ألترا نوفا، غالبًا ما يتم تقريب علاقة الجذر التربيعي هذه من خلال توسعة سلسلة تايلور الخطية الصالحة على النطاق النموذجي لظروف الغلاف الجوي للأرض. الصيغة الهندسية القياسية المستخدمة هي:

حيث:

331.3 م/ث هي سرعة الصوت عند 0 درجة مئوية.
ت هي درجة الحرارة المحيطة بالدرجة المئوية.
0.606 هو معامل درجة الحرارة.

يشير هذا المعامل إلى أنه مقابل كل درجة مئوية ترتفع في درجة الحرارة، تزيد سرعة الصوت بحوالي 60 سم في الثانية. على الرغم من أن هذا قد يبدو ضئيلًا، إلا أنه متكامل خلال زمن انتقال النبضة عبر خزان يبلغ طوله 4 أمتار (النطاق التشغيلي للنبضة) ألترا نوفا 1 و 55 ريال سعودي)، يتراكم في أخطاء خطية كبيرة.

2.3 العوامل البيئية الثانوية: الرطوبة والضغط

في حين أن درجة الحرارة هي بطل الرواية في قصة انجراف المستشعر، فإن الرطوبة والضغط من الشخصيات الداعمة المهمة.

الرطوبة: وجود بخار الماء في الهواء يؤثر على الكتلة المولية (م) من خليط الغاز. جزيئات الماء (H₂O، الكتلة المولية ~18 جم/مول) أخف من النيتروجين (N₂، ~28 جم/مول) أو الأكسجين (O₂، ~32 جم/مول). ولذلك فإن الهواء الرطب أقل كثافة من الهواء الجاف. وفقا لمعادلة نيوتن لابلاس، كثافة أقل (ρ) يؤدي إلى سرعة أعلى للصوت (ج). في البيئات شديدة الرطوبة، مثل المساحة الرئيسية لمحطة رفع مياه الصرف الصحي حيث 55 ريال سعودي قد تعمل - سرعة الصوت أسرع قليلاً من الهواء الجاف عند نفس درجة الحرارة. ومع ذلك، فإن الحد الأقصى للخطأ الناتج عن الرطوبة النسبية بنسبة 100% عادة ما يكون أقل من 0.5% في درجات الحرارة القياسية، مما يجعلها ذات أولوية أقل للتعويض من درجة الحرارة، على الرغم من أن الخوارزميات المتطورة قد تفسر ذلك.
الضغط الجوي: في الغاز المثالي، تؤدي تغيرات الضغط إلى تغيرات متناسبة في الكثافة، مما يلغي بعضها البعض في معادلة سرعة الصوت. وبالتالي، بالنسبة للمراقبة الخارجية القياسية (على ارتفاعات مختلفة أو جبهات جوية)، فإن الضغط له تأثير ضئيل على السرعة من الصوت. ومع ذلك، فإنه يؤثر على التخفيف (قوة الإشارة) للصوت، وليس التوقيت، وهو المتغير الذي يهم الانجراف.

2.4 رياضيات الخطأ

لتقدير ضرورة تعويض درجة الحرارة الداخلية ظهرت في أجهزة استشعار يوجي للتكنولوجيا، فكر في قياس افتراضي غير معوض.

السيناريو: أ متوسطة المدى حساس (مثل 55 ريال سعودي) يتم تركيبه على ارتفاع 4 أمتار فوق الهدف.

المعايرة: تتم معايرة المستشعر عند 20 درجة مئوية، على افتراض v = 343.4 م/ث.
الحدث: تتحرك جبهة باردة ليلا وتنخفض درجات الحرارة إلى 0 درجة مئوية.
الفيزياء: عند 0 درجة مئوية، تكون السرعة الفعلية للصوت هي 331.3 م/ث.
القياس: تنتقل نبضة الصوت مسافة 4 أمتار لأسفل و4 أمتار لأعلى (إجمالي 8 أمتار).
الزمن الحقيقي للطيران (ToF) = 8 م / 331.3 م/ث = 0.024147 ثانية.
الخطأ: يقيس المستشعر غير المعوض 0.024147 ثانية. ويضاعف ذلك من خلال سرعته المشفرة البالغة 343.4 م/ث.
المسافة المحسوبة = (0.024147ث × 343.4 م/ث) / 2 = 4.146 متر.

النتيجة: أفاد المستشعر أن المسافة تبلغ 4.146 مترًا. المسافة الفعلية هي 4.000 متر. لقد انجرف المستشعر 14.6 سم. في نظام الجرد الكيميائي باستخدام ألترا نوفا 1، قد يمثل خطأ بمقدار 14 سم مئات اللترات من التناقض، مما قد يؤدي إلى إطلاق إنذار كاذب "منخفض المستوى" أو التسبب في جفاف المضخة. هذا الواقع الرياضي يؤكد السبب دقة على مستوى المليمتر مستحيل بدون تعويض درجة الحرارة النشط في الوقت الحقيقي.

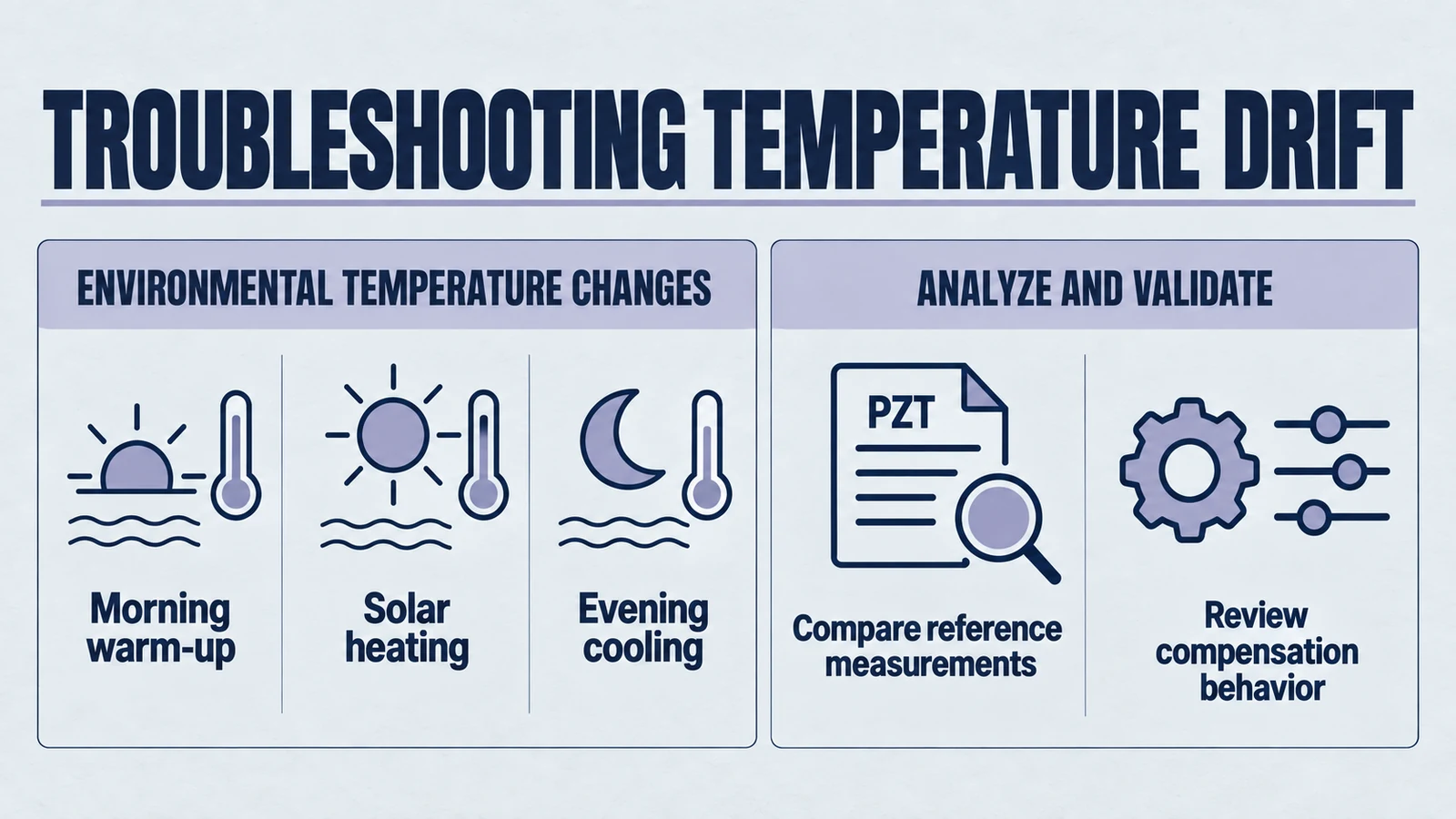

3. تشريح الانجراف: الدورات النهارية والديناميكيات الخارجية

يظهر انحراف المستشعر بشكل أكثر قوة في البيئات الخارجية الخاضعة لدورة درجة الحرارة النهارية (النهار/الليل). يساعد فهم المراحل المحددة لهذه الدورة في تشخيص متى ولماذا تحدث أخطاء القياس.

3.1 التحول الصباحي (الندى والاحترار السريع)

مع شروق الشمس، يمكن أن ترتفع درجة حرارة الهواء المحيط بسرعة - أحيانًا بمقدار 5-10 درجات مئوية في الساعة في المناطق القاحلة. تطرح هذه الفترة تحديين متميزين:

التأخر الحراري: يسخن الهواء بشكل أسرع من جسم المستشعر. يحتوي غلاف المستشعر على كتلة حرارية (القصور الذاتي). إذا كان المستشعر يعتمد على قياس درجة حرارة الجسم لتقدير درجة حرارة الهواء، فسيكون هناك تأخير. قد تكون درجة حرارة الهواء 25 درجة مئوية، لكن جسم المستشعر لا يزال عند 15 درجة مئوية. سوف تستخدم خوارزمية التعويض درجة الحرارة المنخفضة، مما يؤدي إلى التقليل من سرعة الصوت.
التكثيف: في الصباح الباكر، قد يكون وجه المستشعر أبرد من نقطة الندى للهواء المحيط، مما يؤدي إلى التكثيف. قطرات الماء على وجه ألترا نوفا 2 (الذي تم تحسينه للحصول على دقة عالية) يمكن أن يعمل كمخمدات صوتية أو حتى أهداف وهمية، مما يتسبب في "قفل" القراءة عند 0 مم أو التقلب بشكل كبير. ال IP68 تصنيف ألترا نوفا و 55 ريال سعودي تعد سلسلة أمرًا بالغ الأهمية هنا، لأنها تمنع دخول هذه الرطوبة إلى الأجهزة الإلكترونية، مما يحصر المشكلة على الوجه الخارجي حيث غالبًا ما يقوم الاهتزاز الكهرضغطي بتنظيف السطح ذاتيًا.

3.2 ذروة التحميل الشمسي (تأثير "الفرن")

يمثل منتصف النهار السيناريو الأكثر خطورة للانجراف: التحميل الشمسي. عندما يتعرض المستشعر لأشعة الشمس المباشرة، يمتص الغلاف الإشعاع الشمسي. يمكن أن ترتفع درجة الحرارة الداخلية للمستشعر بشكل ملحوظ فوق درجة حرارة الهواء المحيط.

التناقض: قد تكون درجة حرارة الهواء (درجة حرارة المسار) 30 درجة مئوية. قد تصل درجة حرارة المستشعر الداخلي (التي يتم قياسها بواسطة الثرمستور) إلى 50 درجة مئوية.
النتيجة: تقوم خوارزمية تعويض المستشعر، التي تثق في مسبارها الداخلي، بحساب سرعة الصوت بناءً على درجة حرارة 50 درجة مئوية (v ≈ 361 م/ث). ينتقل الصوت فعليًا عبر هواء تبلغ درجة حرارته 30 درجة مئوية (v ≈ 349 م/ث). يفترض المستشعر أن الصوت يتحرك بشكل أسرع بكثير مما هو عليه بالفعل، مما يؤدي إلى حساب المسافة أقصر من الواقع. سيظهر المستوى المقاس الارتفاع (تتناقص المسافة) عندما تضرب الشمس الحساس.
التخفيف في التصميم: هذا هو المكان الذي يصبح فيه اختيار المواد ميزة وظيفية لتخفيف الانجراف. ال الترا نوفا1 يستخدم أ PVDF (فلوريد البولي فينيلدين) السكن. PVDF معتم بشكل طبيعي ومقاوم للأشعة فوق البنفسجية. بالمقارنة مع بلاستيك ABS الأسود الذي غالبًا ما يستخدم في أجهزة الاستشعار الرخيصة، يمكن لـ PVDF أن يقلل من اكتساب الحرارة الشمسية، مما يجعل الثرمستور الداخلي أقرب إلى درجة الحرارة المحيطة الحقيقية.

3.3 التبريد المسائي (التقسيم الطبقي)

مع غروب الشمس، تبرد الأرض وهيكل الخزان. ومع ذلك، قد يظل الهواء الموجود داخل الخزان دافئًا، أو ينقسم إلى طبقات.

التقسيم الطبقي: يصعد الهواء الساخن. في خزان يبلغ ارتفاعه 4 أمتار (نطاق ألترا نوفا 1)، قد تكون درجة حرارة الهواء في الأعلى (بالقرب من المستشعر) 20 درجة مئوية، في حين أن الهواء بالقرب من السطح السائل هو 10 درجات مئوية.
مشكلة المتوسط: ينتقل النبض بالموجات فوق الصوتية من خلاله كلاهما الطبقات. الوقت الإجمالي للرحلة يعتمد على متوسط درجة حرارة العمود . يقيس التعويض الداخلي عادة درجة الحرارة على وجه المستشعر (العلوي). في هذا السيناريو المسائي، قد يبالغ المستشعر في تقدير متوسط درجة الحرارة، مما يؤدي إلى خطأ في الانجراف. ومع ذلك، فإن هذا بشكل عام أقل خطورة من خطأ التحميل الشمسي.

4. تعويض درجة الحرارة الداخلية: الحل التكنولوجي

لمواجهة فيزياء الديناميكا الحرارية للغاز وتقلبات الطقس، تم استخدام أجهزة الاستشعار الحديثة مثل يوجي للتكنولوجيا ألترا نوفا و ريال سعودي تستخدم سلسلة "تعويض درجة الحرارة الداخلية" المتكامل. هذا هو مزيج من استشعار الأجهزة والمعالجة الخوارزمية للبرمجيات.

4.1 الأجهزة: الثرمستور المدمج

قلب نظام التعويض هو محول درجة الحرارة - عادة ما يكون الثرمستور عالي الدقة لمعامل درجة الحرارة السلبية (NTC) أو مستشعر درجة حرارة فجوة الحزمة الرقمية - مضمن داخل غلاف المستشعر.

القرب: ل ألترا نوفا 1 و 55 ريال سعودي، الهدف هو وضع هذا الثرمستور بالقرب من وجه محول الطاقة قدر الإمكان دون التدخل في المسار الصوتي. الوجه هو الواجهة مع العالم. قياس درجة الحرارة في الوجه يوفر أفضل وكيل لدرجة حرارة الهواء التي تدخل منطقة القياس مباشرة.
الاقتران الحراري: يجب أن يكون الثرمستور مقترنًا حراريًا بالبيئة ولكن معزولًا حراريًا عن التسخين الذاتي للمستشعر (الذي يتم إنشاؤه بواسطة وحدة التحكم الدقيقة ودائرة نقل الجهد العالي). مواد التأصيص المتقدمة وتصميمات المساكن في ألترا نوفا تساعد سلسلة على تحقيق هذا التوازن، مما يضمن أن درجة الحرارة المبلغ عنها تعكس البيئة، وليس لوحة الدائرة.

4.2 الحلقة الخوارزمية

ال ألترا نوفا و 55 ريال سعودي أجهزة الاستشعار لا تقوم ببساطة "بقراءة" المسافة. يقومون بحسابها من خلال حلقة تغذية مرتدة مستمرة. يمكن تصور عملية البرنامج الثابت على النحو التالي:

الاستيقاظ والإحساس: ينشط المستشعر (وهو أمر بالغ الأهمية بالنسبة للوحدات "التي تعمل بالبطارية" مثل ألترا نوفا1/2).
قراءة درجة الحرارة (T): يقوم ADC (المحول التناظري إلى الرقمي) بأخذ عينات من الجهد عبر الثرمستور الداخلي.
حساب V_sound: يطبق المعالج التعويض متعدد الحدود: .
النبض والوقت: يتم إطلاق انفجار الموجات فوق الصوتية، ويتم التقاط وقت عودة الصدى (ToF) بدقة ميكروثانية.
حساب المسافة: .
التصفية والإخراج: يتم تمرير النتيجة من خلال مرشحات التنعيم لرفض الضوضاء العابرة قبل إخراجها عبر التناظري (4-20 مللي أمبير في 55 ريال سعودي) أو البروتوكولات الرقمية.

تتم هذه العملية بالمللي ثانية. عن طريق إعادة الحساب ت(T) لكل قياس على حدة، يقوم المستشعر "بتحييد" متغير درجة الحرارة بشكل فعال. أ ألترا نوفا 2 قياس جزء الماكينة عند 1000 مم سيقرأ 1000 مم سواء كانت الماكينة باردة عند بدء التشغيل أو ساخنة بعد التشغيل لساعات، بشرط أن يتم تتبع درجة حرارة فجوة الهواء بواسطة المستشعر.

4.3 "دقة مستوى المليمتر"

تنص وثائق يوجي للتكنولوجيا صراحةً على أن هذه المستشعرات تستخدم تعويض درجة الحرارة للمحافظة عليها "دقة على مستوى المليمتر". وهذا ادعاء مهم. في نطاق 4000 مم (4 أمتار)، تمثل دقة 1 مم جزءًا واحدًا من 4000 (0.025%). بينما القرار قد يكون 1 ملم، الدقة المطلقة في الميدان يعتمد بشكل كبير على التعويضات. بدون تعويض، يؤدي التأرجح بمقدار 10 درجات مئوية إلى حدوث خطأ بنسبة 1.7% تقريبًا. ومن خلال التعويض، يتم تقليل هذا الخطأ بترتيب من حيث الحجم، مما يجعل المستشعر ضمن مستوى الأداء "مستوى المليمتر" المطلوب للأتمتة الدقيقة أو مخزون درجة الفوترة.

5. الغوص العميق في المنتج: حلول يوجي للتكنولوجيا للبيئات المتغيرة

يتم تطبيق المبادئ النظرية للانجراف والتعويض بشكل مختلف عبر مجموعة منتجات يوجي للتكنولوجيا. تم تصميم كل سلسلة من أجهزة الاستشعار - UltraNova1، وUltraNova2، وSR55 - بخصائص محددة لمكافحة عدم الاستقرار البيئي في تطبيقها المستهدف.

5.1 UltraNova1: أخصائي المعالجة الكيميائية

التطبيق المستهدف: خزانات المواد الكيميائية، صناديق النفايات، أوعية 2-4 متر.
تحدي الانجراف: غالبًا ما توجد الخزانات الكيميائية في الهواء الطلق في مزارع الخزانات، وتكون معرضة لأشعة الشمس الكاملة والطقس. علاوة على ذلك، قد يكون للبخار الموجود داخل الخزان (على سبيل المثال، الأبخرة الحمضية) خواص حرارية مختلفة عن الهواء القياسي.
حل يوجي:
- مبيت PVDF: ال ألترا نوفا 1 مبنية على PVDF (فلوريد البولي فينيلدين) السكن. في حين تم اختيارها في المقام الأول لمقاومتها الاستثنائية الأحماض القوية والمذيبات والمؤكسدات، يلعب PVDF دورًا خفيًا ولكنه حيوي في منع الانجراف. يؤدي التآكل على وجه المستشعر إلى تغيير المعاوقة الصوتية والخشونة. الوجه المتآكل يبعثر الصوت، مما يؤدي إلى صدى ضعيف. من الصعب تحديد زمن الصدى الضعيف بدقة، حيث تصبح "الحافة الصاعدة" للنبضة المرتدة غير واضحة. يتجلى عدم اليقين في التوقيت هذا على أنه "ارتعاش" أو انجراف عالي التردد. من خلال البقاء خاملًا كيميائيًا، يضمن غلاف PVDF بقاء الواجهة الصوتية نظيفة، مما يسمح لخوارزمية التعويض الداخلية بالعمل مع إشارات نظيفة وحادة.
- القدرة متوسطة المدى (4 م): عند ارتفاع 4 أمتار، يكون حجم الهواء كبيرًا بما يكفي لتكوين تدرجات في درجات الحرارة. يتم ضبط التعويض الداخلي لمتوسط هذه التأثيرات على مسافة متوسطة المدى.
- قادرة على تشغيل البطارية: هذا المستشعر قادر على تشغيل البطارية مع استهلاك منخفض للطاقة. يعد هذا أمرًا بالغ الأهمية بالنسبة لصناديق المواد الكيميائية البعيدة حيث لا توجد طاقة شبكية. تتضمن إدارة الانجراف هنا أوقات استقرار حرارية سريعة، مما يضمن عدم قيام المستشعر بالإبلاغ عن بيانات خاطئة أثناء "الاستيقاظ" من حالة السكون.

5.2 UltraNova2: خبير الأتمتة الدقيقة

التطبيق المستهدف: أجزاء الآلة، موزعات السوائل، الخزانات الصغيرة، المهام قصيرة المدى وعالية الدقة.
تحدي الانجراف: في التطبيقات قصيرة المدى (بحد أقصى 1000 ملم)، هامش الخطأ صغير للغاية. يعد الانجراف بمقدار 5 مم، والذي قد يكون مقبولاً في بئر الصرف الصحي، بمثابة كارثة في روبوت توزيع السوائل.
حل يوجي:
- الحد الأدنى من الفرقة الميتة: ال ألترا نوفا 2 يتميز بـ "الحد الأدنى من العصابات الميتة". النطاق الميت هو المنطقة العمياء الموجودة مباشرة أمام محول الطاقة. ومن خلال تقليل ذلك، يمكن تركيب المستشعر بالقرب من الهدف. إن قياس عمود أقصر من الهواء يقلل بطبيعته من الحجم المطلق للانجراف في درجة الحرارة (نظرًا لأن الانجراف هو نسبة مئوية من المسافة).
- تصميم التركيب على السطح: يسمح عامل الشكل المثبت على السطح بدمج المستشعر بإحكام في هيكل الماكينة. يوفر هذا غالبًا بيئة حرارية أكثر استقرارًا من التركيب على العمود، حيث تساعد الكتلة الحرارية للماكينة على تخفيف التقلبات السريعة في درجة حرارة الهواء.
- تركيز عالي الدقة: من المحتمل أن تكون الخوارزمية الموجودة في UltraNova2 محسنة للدقة. يجب أن يكون التعويض الداخلي هنا سريعًا للغاية لمراعاة الحرارة الناتجة عن الآلة نفسها (على سبيل المثال، تسخين موزع السوائل في مكان قريب).

5.3 SR55: الناجي القوي في الهواء الطلق

التطبيق المستهدف: الصرف الصحي الخارجي، معالجة المياه، بيئات الغاز الخطرة.
تحدي الانجراف: تعد محطات رفع مياه الصرف الصحي من أصعب البيئات بالنسبة لأجهزة الاستشعار بالموجات فوق الصوتية. فهي رطبة، وغالبًا ما تحتوي على غاز الميثان وكبريتيد الهيدروجين، وتخضع لتقلبات هائلة في درجات الحرارة (سطح متجمد، ونشاط بيولوجي دافئ أدناه).
حل يوجي:
- مقاومة H₂S: ال 55 ريال سعودي يُشار إليه صراحةً بالمقاومة كبريتيد الهيدروجين (H₂S). H₂S هو غاز أكال يهاجم الإلكترونيات، وخاصة النحاس والفضة. يحدث "الانجراف الإلكتروني" غالبًا عندما تتآكل المكونات الداخلية، مما يؤدي إلى تغيير مقاومة الدوائر. يؤدي هذا إلى تجول المعايرة بشكل دائم. من خلال إغلاق المستشعر ضد H₂S (والتوصل إلى IP68 )، يضمن يوجي للتكنولوجيا بقاء الإلكترونيات مستقرة. المتغير الوحيد هو درجة حرارة الهواء، والتي يمكن للتعويض الداخلي التعامل معها.
- تصنيف IP68: الحماية من الغمر المستمر والرطوبة العالية. وهذا يمنع انجراف دخول الرطوبة.
- استقرار الإخراج التناظري: عروض SR55 مخرج تناظري (4-20 مللي أمبير أو 0-10 فولت) ويعمل على طاقة الشبكة. في الكابلات الطويلة النموذجية لمحطات معالجة المياه، يكون معيار 4-20 مللي أمبير قويًا ضد الضوضاء الكهربائية، مما يضمن وصول القياس الدقيق الذي يتم تعويضه عن درجة الحرارة بواسطة المستشعر إلى غرفة التحكم دون أي تدهور.

6. أفضل ممارسات التثبيت لتقليل الانجراف

بينما يوجي حساسات UltraNova و SR مجهزة بتعويض داخلي متطور، ويمكن تعظيم أدائها - أو الإضرار به - عن طريق التثبيت. لتحقيق "الدقة على مستوى المليمتر" الموعودة، ينبغي الالتزام بأفضل الممارسات التالية.

6.1 قاعدة ظلة الشمس

كما تمت مناقشته في القسم 3.2، فإن التحميل الشمسي هو عدو التعويض الداخلي.

التوصية: إذا ألترا نوفا 1 أو 55 ريال سعودي يتم تركيبه في الهواء الطلق تحت ضوء الشمس المباشر، ويكون وجود مظلة أو غطاء للطقس أمرًا إلزاميًا. يمنع هذا الدرع البلاستيكي البسيط الإشعاع الشمسي المباشر من تسخين جسم المستشعر فوق درجة حرارة الهواء المحيط. يسمح للثرمستور الداخلي بقياس درجة حرارة الظل، وهو مؤشر أكثر دقة لدرجة حرارة الهواء في الخزان.

6.2 إدارة الصنابير العامة

غالبًا ما يتم تركيب المستشعرات على فوهات أو أنابيب عمودية.

الخطر: يعمل الأنبوب المعدني الطويل كمشتت حراري أو مشعاع. في الشمس، يمكن أن يصبح الهواء داخل الأنبوب شديد الحرارة. في فصل الشتاء، يمكن أن تتجمد.
التحسين: أبقِ الصنابير العامة قصيرة قدر الإمكان. استخدم ألترا نوفا 2ميزة "الحد الأدنى من النطاق الميت" لتركيب المستشعر بالقرب من داخل الخزان، مما قد يلغي الحاجة إلى فوهة طويلة. تأكد من أن قطر الفوهة كافٍ لمنع الشعاع من الاصطدام بالجدران الجانبية، مما قد يؤدي إلى إنشاء أصداء متعددة المسارات تربك خوارزمية التوقيت.

6.3 زاوية التركيب والثبات

المحاذاة: تأكد من أن وجه المستشعر موازي لسطح السائل. اختلال المحاذاة يضعف الصدى. ويكون الصدى الضعيف أكثر عرضة لـ "الارتعاش" الناتج عن الاضطراب الحراري في الهواء.
الموقع: تجنب تركيب المستشعر مباشرة فوق مدخل التعبئة. يؤدي الاضطراب الناتج عن السائل الوارد إلى خلق سطح فوضوي وتغيير درجة حرارة الهواء المحلية (إذا كان السائل الوارد ساخنًا/باردًا). قم بتركيب المستشعر في مكان ثابت، على بعد 1/3 إلى 1/2 من نصف القطر من جدار الخزان.

6.4 التعامل مع التكثيف

المسألة: صباح الندى.
الإصلاح: بينما 55 ريال سعودي و ألترا نوفا هم IP68 (مقاوم للماء)، لا يزال بإمكان قطرات الماء الموجودة على الوجه حجب الإشارة الصوتية. يمكن أن يساعد تركيب المستشعر بزاوية طفيفة جدًا (إذا كان عرض الشعاع مسموحًا به) أو استخدام درع المطر الذروة في التخلص من المياه. ومع ذلك، فإن الاهتزاز المتأصل للعنصر الكهرضغطي أثناء نبضة الإرسال غالبًا ما يكون كافيًا لتفتيت تكثيف الضوء، وهي ميزة التنظيف الذاتي للتكنولوجيا.

7. التحليل المقارن: لماذا يفوز التعويض الداخلي

لماذا الاعتماد على أجهزة الاستشعار بالموجات فوق الصوتية ذات التعويض الداخلي بدلاً من التقنيات الأخرى؟

الميزة	موجات فوق صوتية (يوجي للتكنولوجيا UltraNova/SR)	الرادار (عدم الاتصال)	الضغط الهيدروستاتيكي
حساسية لدرجة الحرارة	مرتفع (يتطلب تعويضًا)	منخفض (موجات كهرومغناطيسية لم تتأثر)	متوسطة (تغيرات كثافة السائل)
طريقة التعويض	الثرمستور الداخلي + الخوارزمية	غير متاح	تصحيح الجاذبية النوعية (يدويًا)
التكلفة	متوسط/منخفض	عالية	متوسطة
الصيانة	التنظيف الذاتي (الاهتزاز)	عدم الاتصال	الاتصال (القاذورات/الانجراف)
المقاومة الكيميائية	خيارات PVDF (UltraNova1)	PTFE/الصلب	مشكلات توافق الحجاب الحاجز
المنطقة العمياء	الحد الأدنى (سلسلة UltraNova)	أكبر (عادة)	لا شيء

التحليل:
في حين أن الرادار محصن ضد التغيرات في سرعة الصوت في درجة حرارة الهواء، فإنه غالبًا ما يكون مبالغًا فيه وباهظ التكلفة بالنسبة لمراقبة الخزانات البسيطة، خاصة في شبكات إنترنت الأشياء الموزعة (على سبيل المثال، 1000 سلة مهملات). تنجرف أجهزة استشعار الضغط الهيدروستاتيكي لأن السائل تتغير الكثافة مع درجة الحرارة (يتمدد الماء عندما يكون دافئًا)، مما يؤدي إلى حدوث نوع مختلف من الأخطاء يصعب تعويضه بدون مسبار درجة الحرارة المغمور.

ال حساس بالموجات فوق الصوتية مع تعويض داخلي تمثل "النقطة الحلوة" الهندسية. إنه يوفر فوائد عدم الاتصال والمقاومة الكيميائية للرادار بجزء بسيط من التكلفة. يتم تحييد "ضعف" حساسية درجة حرارة الهواء بشكل فعال بواسطة محركات التعويض الداخلية في ألترا نوفا 1, ألترا نوفا 2، و 55 ريال سعودي، بشرط أن يتم تركيبها بشكل صحيح.

8. دليل استكشاف الأخطاء وإصلاحها: تشخيص الانجراف في الميدان

عندما يشك المستخدم في الانجراف، اتبع سير العمل التشخيصي هذا باستخدام السمات المعروفة لأجهزة استشعار يوجي للتكنولوجيا.

الأعراض: يختلف مستوى القراءة بمقدار 5-10 سم على مدار اليوم على الرغم من عدم إضافة/إزالة أي سائل.

التحقق من العملية "الوهمية": هل يتمدد السائل بالفعل؟ في خزان كبير، يمكن أن يؤدي التمدد الحراري للسائل إلى رفع المستوى بمقدار سنتيمترات. تحقق باستخدام شريط قياس يدوي في الأوقات الأكثر حرارة وبرودة.
التحقق من التعرض لأشعة الشمس: هل المستشعر أسود أم رمادي غامق؟ هل هو في الشمس؟ المس غلاف المستشعر. إذا كان الجو ساخنًا عند اللمس، فإن "التحميل الشمسي" هو السبب. الحل: تركيب مظلة للشمس.
التحقق من "الصدمة الباردة": هل ملأت للتو خزانًا باردًا بسائل ساخن؟ يستغرق جسم المستشعر (والثرمستور الداخلي) وقتًا للتسخين. سوف تنحرف القراءة حتى يصل المستشعر إلى التوازن الحراري مع درجة حرارة الهواء الجديدة. الحل: انتظر 15-30 دقيقة حتى يستقر الوضع.
التحقق من النموذج: هل تستخدم المستشعر الصحيح؟
- للحصول على موزع سوائل بعمق 1 متر، استخدم ألترا نوفا 2 (دقة عالية). قد يؤدي استخدام مستشعر بعيد المدى هنا إلى ضعف دقة المجال القريب.
- بالنسبة لبئر الصرف الصحي بالغاز، استخدم 55 ريال سعودي. قد تعاني المستشعرات القياسية من انجراف تآكل H₂S، وليس انحراف درجة الحرارة.
التحقق من الفرقة الميتة: هل مستوى السائل ضمن النطاق الأدنى (على سبيل المثال، أعلى 20 سم)؟ القراءات داخل النطاق الميت غير منتظمة وحساسة للغاية لدرجة الحرارة. اخفض مستوى السائل أو ارفع حامل المستشعر.

9. الاتجاهات المستقبلية: إنترنت الأشياء والتعويض الموزع

المواصفات التي ألترا نوفا السلسلة هي ""قادرة على تشغيل البطارية"" و "جاهز لإنترنت الأشياء" نقاط نحو مستقبل القضاء على الانجراف: دمج البيانات الموزعة.

في الأنظمة الحالية، يقوم المستشعر بالتعويض بناءً على كفاءته الخاصة قراءة درجة الحرارة الداخلية. في الأنظمة البيئية المستقبلية لإنترنت الأشياء، يمكن لمستشعر UltraNova المتصل بمنصة سحابية عبر LoRaWAN أو NB-IoT أن ينقل بيانات وقت الرحلة الأولية وبيانات درجة الحرارة الداخلية الخاصة به. يمكن للخادم السحابي، الذي يمتلك بيانات محطة الطقس المحلية (درجة الحرارة المحيطة المحلية للغاية، والرطوبة، والضغط)، إجراء "تعويض من الدرجة الثانية".

إذا أبلغ المستشعر عن درجة حرارة داخلية تبلغ 50 درجة مئوية (بسبب الشمس) لكن واجهة برمجة التطبيقات للطقس المحلي أبلغت عن 30 درجة مئوية، فيمكن لخوارزمية السحابة الإبلاغ عن خطأ التحميل الشمسي وتصحيح حساب المسافة بعد الإرسال. يؤدي هذا إلى نقل عبء التعويض الحسابي الشديد من مستشعر MCU منخفض الطاقة إلى الطاقة اللانهائية للسحابة، مما يتيح دقة أعلى للأجهزة البسيطة التي تعمل بالبطارية.

10. الاستنتاج

يعد انحراف أجهزة الاستشعار في مراقبة المستوى الخارجي نتيجة حتمية للفيزياء. إنه توقيع الغلاف الجوي المتفاعل مع النبض الصوتي. ومع ذلك، فهي ظاهرة يمكن التحكم فيها. إنه ليس عيبًا في التكنولوجيا، بل هو متغير في المعادلة، وهو متغير تقنية يوجي بيزو قام بتصميم حلول لحلها.

من خلال التطبيق الصارم للتصميم القائم على الفيزياء، تم ألترا نوفا 1, ألترا نوفا 2، و 55 ريال سعودي تعمل أجهزة الاستشعار على تحويل وسط الهواء المتطاير إلى مسطرة موثوقة.

الفيزياء: من خلال الاعتراف بالتحول √T في سرعة الصوت، تقوم الخوارزميات الداخلية بتحويل نقطة الضعف إلى كمية معروفة.
المواد: بالاستفادة PVDF للاستقرار الكيميائي/الحراري و IP68 مانع للرطوبة وH₂S، يضمن الجهاز بقاء الإشارة نظيفة بدرجة كافية حتى تعمل الخوارزميات.
النتيجة: دقة على مستوى المليمتر وهذا ينطبق من برد ندى الصباح إلى حرارة شمس الظهيرة.

بالنسبة للمشغل الصناعي، الدرس واضح: الدقة لا تتعلق فقط بشراء جهاز استشعار؛ يتعلق الأمر باختيار جهاز استشعار يفهم بيئته. من خلال اختيار منصات معوّضة داخليًا مثل سلسلة UltraNova وSR، وتركيبها مع الوعي بالديناميكيات الحرارية، أصبح "المتغير غير المرئي" لانجراف درجة الحرارة مرئيًا ويمكن التنبؤ به وغير ذي صلة.

مرجع سريع: قدرات مستشعر يوجي للتكنولوجيا

نموذج	المدى	المادة/الميزة الرئيسية	تصنيف IP	التطبيق الأساسي
ألترا نوفا 1	المدى المتوسط (4 م)	مبيت PVDF (مقاوم للمواد الكيميائية)، الحد الأدنى من النطاق الميت	IP68	الخزانات الكيميائية وصناديق النفايات وتطبيقات البطارية/إنترنت الأشياء
ألترا نوفا 2	قصيرة المدى (~1000 ملم)	التثبيت على السطح، دقة عالية، الحد الأدنى من الفرقة الميتة	IP68	أتمتة الآلات، موزعات السوائل، الخزانات الصغيرة
SR-55	المدى المتوسط (4 م)	مقاوم لغاز H₂S، مخرج تناظري، متين	IP68	مياه الصرف الصحي في الهواء الطلق، ومعالجة المياه، تعمل بالشبكة
