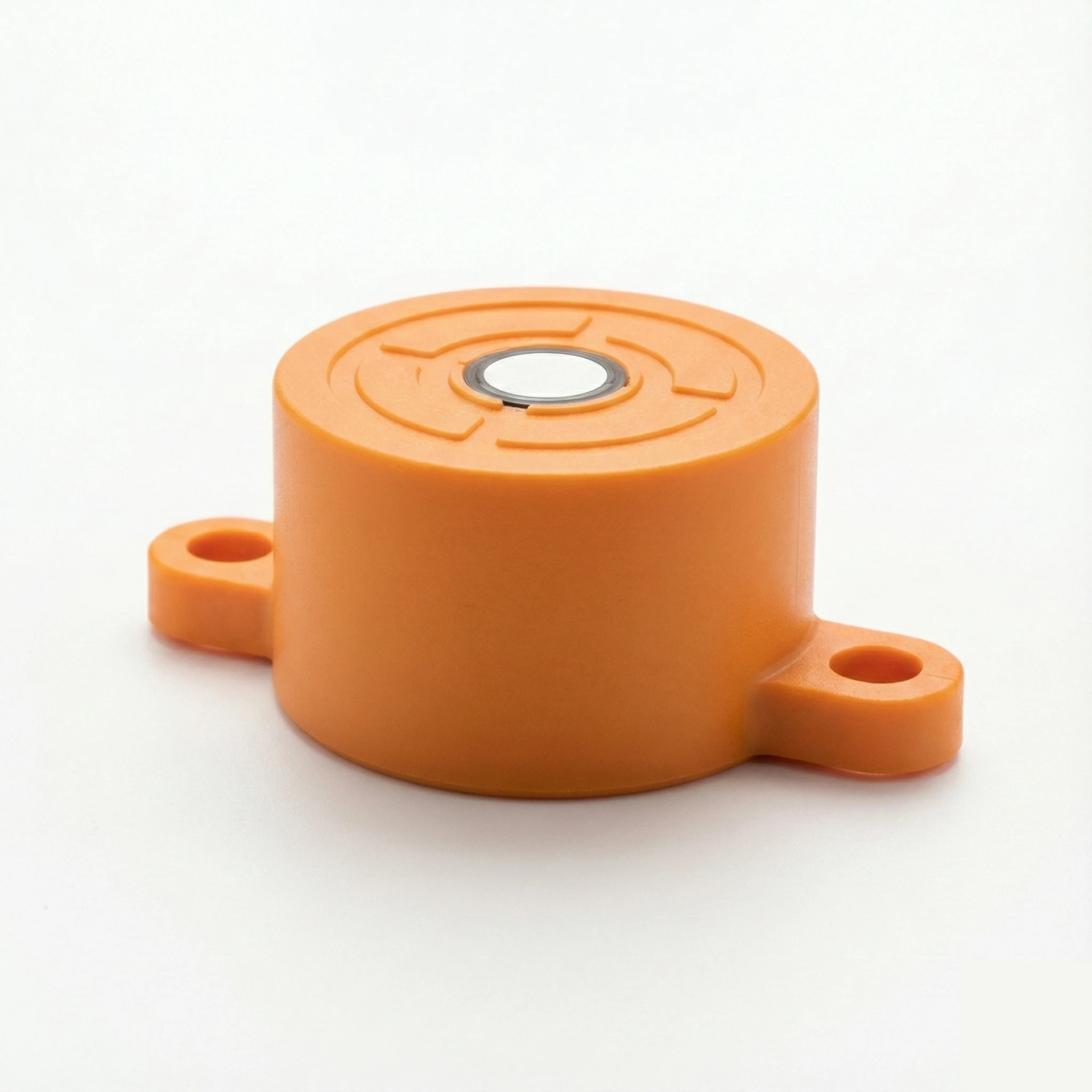

مستشعر الموجات فوق الصوتية سلسلة UltraNova-2

سلسلة UltraNova-2 عبارة عن مستشعر بالموجات فوق الصوتية مثبت على السطح يوفر نطاق قياس أكبر يبلغ 4 أمتار ومنطقة عمياء صغيرة، مما يجعله مناسبًا لقياس المستوى أو المسافة لمسافات متوسطة. يتيح هيكل ABS وحماية IP68 الاستخدام الخارجي طويل الأمد. تسمح واجهات الطاقة والإخراج القياسية بالتكامل السهل في أنظمة الأتمتة.

تُفتح الرسالة معبأة مسبقًا بقائمة مواصفات مختصرة — التفاصيل الجزئية مقبولة. الرد عادةً خلال يوم عمل واحد.

المواصفات

مواصفات أخرى

اسم المنتج:
مستشعر مستوى زيت بالموجات فوق الصوتية بغلاف ABS وتثبيت سطحي ودقة 10mm
رقم الموديل:
YJ.UltraNova-2
اسم العلامة التجارية:
YJ Piezo
مكان المنشأ:
الصين
مسافة الاستشعار:
200 … 4000 mm
نطاق التعديل:
200 … 4000 mm
المنطقة العمياء:
0 … 80 mm
المؤشرات:
LED أزرق، LED أصفر، LED أحمر
تيار التغذية دون حمل:
≤ 20 mA
نوع الإخراج:
1 switch PNP, 1 analog, 1 digital
الإعداد الافتراضي:
80mm -> 0V/4mA, 2000mm -> 10V/20mA
دقة التكرار:
≤ 1%
تردد التبديل:
≤ 4 Hz
اتصال:
موصل V1 (M12×1)، 4 -pin
مادة الغلاف:
ABS
مادة محول الطاقة:
إيبوكسي وكرات زجاجية مجوفة؛ رغوة PU وPBT
التكوين:
الأمر (الإخراج الرقمي)

الأداء

لوحة الهدف القياسية:
100 mm × 100 mm
تأخير الاستجابة:
حوالي 195 ms
هسترة نطاق القياس:
1% من المسافة المحددة
المطابقة القياسية:
EN 60947-5-2:2007، IEC 60947-5-2:2007

الخصائص الكهربائية

جهد التشغيل:
10 … 30 V DC، 4.2 … 5.5 V DC
التيار المقنن:
200 mA، مع حماية
انخفاض الجهد:
≤ 3 V
الواجهة الكهربائية:
كابل PVC

المادة وبيئة التشغيل

تأثير درجة الحرارة:
± 1.5% من القيمة الكاملة
درجة الحرارة المحيطة:
-40°C إلى 70°C
درجة حرارة التخزين:
-40 … 85℃ (233...358K)
درجة الحماية:
IP68

الأبعاد والتركيب

الأبعاد:
Φ42 × 25 mm, Φ55 × 35 mm

معلومات الطلب

توجيه خاص بكل مشروع

  • تُراجع كمية الطلب الدنيا لكل مشروع
  • تُؤكد المدة بعد مراجعة المواصفات

الميزات والتطبيقات

  • قياس المستوى والمسافة متوسط المدى
  • مراقبة البنية التحتية للمدينة
  • أنظمة معالجة المياه والصرف الصحي
  • كشف الاصطدام الخارجي

الأسئلة الشائعة

ما هو نطاق قياس مستشعر UltraNova-2؟

تتميز سلسلة UltraNova-2 بنطاق قياس يتراوح من 200 إلى 4000 مم (حتى 4 أمتار)، مما يجعلها مثالية لتطبيقات قياس المستوى والمسافة متوسطة المدى في البنية التحتية للمدن الذكية وأنظمة معالجة المياه.

ما الذي يجعل UltraNova-2 مناسبًا للاستخدام الخارجي؟

يتميز UltraNova-2 بهيكل ABS مع درجة حماية IP68، مما يوفر مقاومة ممتازة لدخول الماء والغبار. إلى جانب نطاق درجة حرارة التشغيل الواسع من -40 درجة مئوية إلى 70 درجة مئوية، يمكنه تحمل الظروف الخارجية القاسية للتركيبات طويلة الأمد.

هل يمكن لـ UltraNova-2 العمل بطاقة البطارية؟

نعم، يدعم UltraNova-2 تشغيل طاقة البطارية بخيار جهد منخفض (4.2-5.5 فولت تيار مستمر)، مما يجعله مثاليًا لتطبيقات مراقبة المدن الذكية عن بعد حيث قد تكون البنية التحتية للطاقة محدودة أو غير متوفرة.

ما هي ميزة التصميم المثبت على السطح؟

يسمح التصميم المثبت على السطح بالتثبيت السهل والسريع على الأسطح المستوية دون الحاجة إلى ثقوب ملولبة. هذا يجعله مناسبًا بشكل خاص للتركيب على الجدران أو الألواح أو الهياكل الخارجية في تطبيقات مراقبة البنية التحتية.

ما هي أنواع الإخراج المتاحة لتكامل النظام؟

يوفر المستشعر ثلاثة أنواع من الإخراج للتكامل المرن: 1 مخرج تبديل PNP للتحكم البسيط في التشغيل/الإيقاف، 1 مخرج تناظري (جهد أو تيار) لبيانات القياس المستمرة، و 1 مخرج رقمي (RS232/485 أو TTL) للاتصال المتقدم بأنظمة الأتمتة.

ما هو الحد الأدنى لكمية الطلب لهذه المنتجات؟

يُحدَّد الحد الأدنى للطلب وتوفر العينات بعد مراجعة الرسم والمواصفات الفنية ومتطلبات التحقق والكمية.

كم يستغرق وقت التسليم للعينات والطلبات المخصصة؟

يعتمد وقت التسليم على التصميم والمواد والاختبارات ومتطلبات الطلب. نؤكد المراحل والجدول الزمني بعد مراجعة المتطلبات الفعلية.

كيف تعمل عملية التصنيع حسب الطلب؟

أرسل التردد، القدرة، الأبعاد، الوسط التشغيلي، وطريقة التركيب المطلوبة. يراجع فريقنا الهندسي التصميم، يجهز العينة للاختبار، ثم ينتقل إلى الإنتاج بعد اعتماد الأداء.

الميزات والفوائد الرئيسية

  • •يتكيف تعويض درجة الحرارة مع تغيرات درجة الحرارة المحيطة
  • •تصميم مثبت على السطح لسهولة التركيب
  • •منطقة عمياء صغيرة مع نطاق قياس واسع؛ يعمل بالبطارية
  • •مناسب لتطبيقات المدن الذكية والمنازل الذكية
  • •هيكل بدرجة حماية عالية، مثالي للاستخدام الخارجي
