الملخص التنفيذي
في المجال الدقيق للأتمتة الصناعية وقياس عدم الاتصال، أجهزة استشعار بالموجات فوق الصوتية تمثل تقنية أساسية، تُقدر بقوتها ضد التداخل البصري، واستقلالية المواد، وفعالية التكلفة. ومع ذلك، هناك عائق مادي أساسي - المنطقة العمياء (أو النطاق الميت) — يظل مصدرًا مستمرًا لفشل النظام، وخطأ التكامل، وتسوية السلامة. يقدم هذا التقرير تحليلاً فنيًا شاملاً للمنطقة العمياء بالموجات فوق الصوتية، وتشريح الفيزياء الكهروميكانيكية لحلقة محول الطاقة، والقيود الصوتية لقياسات وقت الرحلة (ToF)، وقيود معالجة الإشارة التي تحدد الحد الأدنى للمسافة القابلة للاكتشاف.
تتمتع أجهزة استشعار صدى النبض التقليدية ذات البوابات الزمنية بحد أدنى قابل للاستخدام خاص بالنموذج يتم تحديده حسب مدة الاندفاع والاهتزاز المتبقي واسترداد جهاز الاستقبال ومعايير الكشف. يعتمد محول الطاقة المحمل Q على الإشعاع والدعم والتركيب والحمل الكهربائي بالإضافة إلى السيراميك. عرض النطاق الترددي PMUT والاضمحلال تعتمد على التصميم؛ لا يؤدي تصنيف PMUT أو حجم السكن وحده إلى إنشاء تصنيف عالمي للمنطقة العمياء.
يؤثر التركيب ورنين السكن والتردد والتخميد ومعالجة الإشارات على الأداء قصير المدى. تتطلب الأنظمة الأحادية التقليدية ذات البوابات نطاقًا أدنى تم التحقق منه؛ يمكن للإلغاء المتقدم أو بنيات الإرسال/الاستقبال المتزامنة تغيير هذا الحد. اختر المستشعر الكامل من الهدف الذي تم التحقق منه ومواصفات التوقيت. يكمل هذا الدليل مركز أجهزة الاستشعار بالموجات فوق الصوتية.
1. المقدمة: فيزياء الاستشعار عن عدم الاتصال
تعتمد فائدة أجهزة الاستشعار بالموجات فوق الصوتية في البيئات الصناعية - بدءًا من مراقبة مستوى خزان المواد الكيميائية العدوانية إلى تجنب الاصطدام الآلي الدقيق - على انتشار الموجات الميكانيكية الطولية عبر وسط، عادةً الهواء. على عكس أجهزة الاستشعار الاستقرائية أو السعوية التي تكتشف اضطرابات المجال الكهرومغناطيسي، أو أجهزة الاستشعار البصرية التي تعتمد على وقت طيران الفوتون، تعمل أجهزة الاستشعار بالموجات فوق الصوتية على مبدأ وقت الطيران الصوتي (ToF). يصدر المستشعر دفعة من الصوت عالي التردد (عادةً من 40 كيلو هرتز إلى 400 كيلو هرتز) ويقيس الوقت المنقضي حتى يعود الصدى من السطح المستهدف.
1.1 المعادلة الموجية وانتشارها
لفهم المنطقة العمياء، يجب على المرء أولاً أن يقدر طبيعة الموجة التي يتم توليدها. الموجات فوق الصوتية في السوائل (مثل الهواء) هي موجات ضغط طولية. ويخضع الانتشار لمعادلة الموجة:
حيث هو الضغط الصوتي و هي سرعة الصوت. في الاستشعار الصناعي، نحن لا نولد موجة مستمرة، بل حزمة عابرة من الطاقة. هذه الحزمة لها طول فعلي في الفضاء. إذا كان المستشعر يعمل عند 40 كيلو هرتز، فإن فترة الدورة الواحدة هي . قد يستمر انفجار الإثارة النموذجي لمدة تتراوح بين 10 إلى 20 دورة لبناء ضغط صوتي كافٍ.
- مدة النبض (): .
- طول النبضة المكانية (): .
يقدم هذا على الفور القيد الأول: يصدر المستشعر صوتًا فعليًا لمدة تغطي ما يقرب من 17 سم من مسافة الذهاب والإياب. خلال مرحلة الإرسال هذه، يُصاب جهاز الاستقبال بالعمى بسبب الطاقة الصادرة الهائلة. "قناع الإرسال" هذا هو المكون الأول للمنطقة العمياء.
1.2 محول الطاقة المثالي مقابل الحقيقي
في النموذج المثالي، يقوم محول الطاقة بإصدار نبضة مثالية - انفجار صوتي قصير للغاية وعالي الطاقة (وظيفة دلتا ديراك في المجال الزمني) - ويتوقف فورًا عن الاهتزاز للاستماع إلى الصدى. إذا كان ذلك ممكنًا ماديًا، فإن الحد الأدنى لمسافة الكشف سيكون محدودًا فقط بعرض النطاق الترددي للإلكترونيات المستقبلة وسرعة المحول التناظري إلى الرقمي (ADC).
في الواقع، محولات الطاقة بالموجات فوق الصوتية هي أجهزة كهروميكانيكية رنانة. إنها تعمل بشكل مشابه للجرس المقرع بدلاً من المفتاح الرقمي. عند تطبيق جهد إثارة كهربائي، يتشوه عنصر السيراميك الكهرضغطي، مما يؤدي إلى تخزين الطاقة الكامنة. عند إزالة الجهد، يحاول العنصر العودة إلى حالة توازنه ولكنه يتجاوز ذلك، ويتأرجح عند تردد الرنين الخاص به حتى تتبدد الطاقة الميكانيكية المخزنة على شكل موجات صوتية وحرارة داخلية. إن استمرار الحركة هذا هو الأصل المادي للمنطقة العمياء.
1.3 تعريف بنية المنطقة العمياء
يتم تعريف المنطقة العمياء على أنها المنطقة المكانية الموجودة مباشرة أمام وجه محول الطاقة النشط حيث لا يستطيع المستشعر اكتشاف الهدف بشكل موثوق. وينبع هذا العجز من آليات متداخلة:
- الحلقة للأسفل (الاهتزاز المتبقي): لا يزال محول الطاقة يهتز من حدث الإرسال. تخفي هذه الضوضاء الميكانيكية المتبقية الصدى الضعيف العائد من هدف قريب.
- زمن انتقال التبديل: في الأنظمة الأحادية (محول الطاقة الفردي)، يجب أن تتحول الإلكترونيات من وضع النقل عالي الجهد (Tx) إلى وضع الاستقبال عالي الحساسية (Rx). أثناء هذا التحول، يكون المتلقي أصمًا أو مشبعًا فعليًا.
- حيود المجال القريب: يتميز المجال الصوتي القريب (منطقة فريسنل) بالتداخل الفوضوي البناء والمدمر، مما يؤدي إلى تقلبات في السعة يمكن أن تربك خوارزميات الكشف المعتمدة على السعة.
بالنسبة لمهندسي الأتمتة الصناعية، تمثل المنطقة العمياء حجمًا "مُحفظًا". أي كائن يدخل هذه المنطقة لا يتم تسجيله فقط على أنه "مسافة 0"؛ غالبًا ما ينتج عنه سلوك غير متوقع، مثل اكتشاف رنين غلاف المستشعر أو الإبلاغ عن الحد الأقصى لقيمة النطاق بسبب عدم وجود صدى يمكن تمييزه فوق أرضية الضوضاء. يتم تمييز المنتجات مثل مستشعر المسافة بالموجات فوق الصوتية MU18 بعناية لتحديد هذه المنطقة بدقة.
2. ديناميات محول الطاقة الكهروميكانيكية
لكي نفهم بدقة سبب وجود المنطقة العمياء، يجب علينا تحليل محول الطاقة الكهرضغطية باعتباره مذبذبًا توافقيًا مخمدًا. المكون الأساسي لمعظم أجهزة الاستشعار الصناعية بالموجات فوق الصوتية هو عنصر سيراميك تيتانات زركونات الرصاص (PZT) (غالبًا أقراص PZT أو حلقات PZT للتجمعات الأكبر حجمًا)، ويتم اختياره لمعامل الاقتران الكهروميكانيكي العالي.
2.1 نموذج المذبذب التوافقي
يمكن وصف اهتزاز العنصر الكهرضغطي بالمعادلة التفاضلية الكلاسيكية للمذبذب التوافقي المخمد. يقوم هذا النموذج بتوصيل المدخلات الكهربائية بالإزاحة الميكانيكية لوجه المستشعر.
حيث:
- هي الكتلة الفعالة للوجه المهتز (السيراميك + الطبقة المطابقة + الكتلة الإشعاعية).
- هو معامل التخميد الميكانيكي (يتم تحديده بواسطة المواد الداعمة والاحتكاك الداخلي وحمل الهواء).
- هي صلابة مجموعة السيراميك.
- هي القوة الدافعة التي يوفرها الإثارة الكهربائية عبر التأثير الكهرضغطي العكسي.
- هو إزاحة وجه المستشعر.
عندما تتوقف إشارة المحرك الكهربائي (عند )، يخضع النظام لاهتزاز حر (خفض الحلقة). تتضاءل الإزاحة بشكل كبير:
حيث:
- هي السعة الأولية في نهاية النبضة.
- هي نسبة التخميد، والتي تم تعريفها على أنها .
- هو التردد الطبيعي غير المخمد.
- هو التردد الطبيعي المخمد، .
الآثار المترتبة على المنطقة العمياء:
بالنسبة لجهاز استقبال عتبة المغلف، قارن مغلف الجهد المستقبل مع عتبة الجهد. تتطلب الإزاحة الميكانيكية x(t) نموذج نقل محدد ويجب عدم مقارنتها مباشرة بالجهد؛ معابرها الصفرية اللحظية لا تعني الاضمحلال. مع قياس الوقت منذ بداية الاندفاع، يستخدم نموذج الاسترداد المتداخل المبسط t_ready = t_burst + max(t_ring, t_recovery, t_switch). استخدم الجدول الزمني الفعلي للحدث عندما لا تتداخل هذه الفواصل الزمنية؛ الحد الأدنى لنطاق الحافة الأمامية هو c t_ready/2 تقريبًا.
العامل 2 يمثل السفر ذهابًا وإيابًا للموجة الصوتية. إذا كانت مدة الرنين 600 ث وسرعة الصوت 343 م/ث :
حساب 600 μs هو مسافة تعادل 10.29 سم ذهابًا وإيابًا. وهو يمثل المدى الأدنى بأكمله فقط عندما يكون 600 μs هو إجمالي وقت الطمس الفعال من أصل الإرسال المختار؛ وإذا كان ذلك مجرد حلقة ما بعد الانفجار، فيجب أيضًا تضمين مدة الرشقة وتوقيت جهاز الاستقبال. قارن المواصفات الفعلية عند اختيار SR55 أو مستشعرات النطاق الأخرى.
2.2 الدائرة المكافئة (بتروورث-فان دايك)
بالنسبة للمهندسين الكهربائيين، غالبًا ما يكون من البديهي رؤية محول الطاقة من خلال عدسة نموذج بتروورث-فان دايك (BVD). تمثل هذه الدائرة المكافئة الخواص الميكانيكية كمكونات كهربائية:
- (السعة الثابتة): تمثل سعة العزل الكهربائي بين الأقطاب الكهربائية.
- (الحث الحركي): مشابه للكتلة () من الهزاز.
- (السعة الحركية): مماثلة للامتثال (عكس الصلابة ).
- (المقاومة الحركية): مشابهة للتخميد () وفقدان الإشعاع الصوتي.
"الرنين" هو تذبذب الطاقة بين و. المقاوم هو العنصر الذي يبدد هذه الطاقة. لتقليل المنطقة العمياء، يجب علينا زيادة معدل تبديد الطاقة. من حيث الدائرة، نريد خفض عامل Q لفرع RLC من هذه السلسلة. ومع ذلك، يتكون من جزأين:
- مقاومة مفيدة للإشعاع (): الطاقة التي تخرج من المستشعر كصوت.
- مقاومة الخسارة (): الطاقة المفقودة على شكل حرارة في السيراميك والجبل.
تكمن المعضلة في أننا نريد عاليًا للنطاق (كفاءة الإرسال) ولكننا نريد تخميدًا إجماليًا مرتفعًا للمنطقة العمياء القصيرة. غالبًا ما تتعارض هذه المتطلبات، مما يفرض المفاضلة بين الحد الأقصى للنطاق القابل للاكتشاف والحد الأدنى للمسافة القابلة للاكتشاف. تستخدم الوحدات عالية الأداء مثل مستشعر الموجات فوق الصوتية Ultranova1 طبقات مطابقة متقدمة لتحسين هذا التوازن.
3. ظاهرة التخفيض وعامل الجودة
مدة مرحلة خفض الحلقة هي المتغير الأكثر أهمية الذي يحدد المنطقة العمياء. تخضع هذه المدة رياضيًا لعامل جودة محول الطاقة ().
3.1 تعريف Q في الأنظمة الكهرضغطية
عامل الجودة () هو معلمة بلا أبعاد تميز عرض النطاق الترددي للرنان بالنسبة إلى تردده المركزي. تعريفها التقليدي للطاقة هو 2π مرة الطاقة المخزنة مقسومة على الطاقة المبددة لكل دورة، بالنسبة للرنان والتحميل المحددين.
بدلاً من ذلك، فيما يتعلق بعرض النطاق الترددي ():
حيث هو تردد الرنين.
في سياق أجهزة الاستشعار بالموجات فوق الصوتية، تحدد غلاف إشارة الرنين. يمكن تقريب تسوس السعة عن طريق حساب عدد الدورات () التي يستغرقها انخفاض السعة إلى جزء معين (على سبيل المثال، أو النصف). للحصول على رنين خطي معزول خفيف التخميد، يضمحل غلاف السعة إلى 1/e في دورات Q/π تقريبًا؛ تصل الطاقة المخزنة إلى 1/e في دورات Q/(2π) تقريبًا. وتعتمد المنطقة العمياء للمستشعر أيضًا على الإثارة واستعادة جهاز الاستقبال وعتبة الكشف.
3.2 المفاضلة بين الجودة العالية والجودة المنخفضة
تقدم هذه المعلمة مقايضة هندسية أساسية تملي اختيار المستشعر:
- محولات الطاقة عالية الجودة ():
- السلوك: مثل الشوكة الرنانة عالية الجودة.
- المزايا: تخزين الطاقة بكفاءة. إنها تنتج مستويات عالية من ضغط الصوت (SPL) وهي ممتازة للكشف بعيد المدى (على سبيل المثال، 5-10 أمتار) لأن الطاقة تتركز في نطاق تردد ضيق. يُستخدم غالبًا في أجهزة الاستشعار من سلسلة MU30 طويلة المدى.
- العيوب: تبدد الطاقة ببطء. بمجرد الإثارة، فإنها تستمر في الاهتزاز لعدة دورات. وهذا يؤدي إلى فترات طويلة من الرنين ومناطق عمياء كبيرة. إنهم فقراء في حل النبضات القصيرة.
- محولات الطاقة ذات الجودة المنخفضة ():
- السلوك: مثل الطبل الضارب.
- المزايا: تبديد الطاقة بسرعة. تتميز بأوقات رنين قصيرة ومناطق عمياء صغيرة، مما يجعلها مثالية للدقة قصيرة المدى. لديهم نطاق ترددي أوسع، مما يسمح بنبضات أقصر وأكثر وضوحًا.
- العيوب: إنها تولد طاقة خرج أقل، مما يقلل من النطاق الأقصى. تنتشر الطاقة على نطاق أوسع، مما يقلل من شدة الذروة عند تردد الرنين.
يجب أن يفهم مهندسو الأتمتة أنه لا يمكن تحسين المدى الأقصى (High Q) دون قبول منطقة عمياء أكبر، ما لم يتم استخدام تقنيات التخميد النشطة.
3.3 اختيار المواد الكهرضغطية
إن اختيار مادة PZT يفرض بشكل أساسي عامل . عند تصفح المواصفات الفنية على yujiiepiezo.com، يعد فهم درجة المادة أمرًا بالغ الأهمية:
- PZT الصلب (على سبيل المثال، PZT-4، PZT-8): يتميز بفقدان عازل منخفض و ميكانيكية عالية (غالبًا ). هذه المواد "صعبة" إزالة الاستقطاب و"صعبة" دفعها إلى سعات عالية دون تسخين. نوصي عمومًا باستخدامها في تطبيقات التنظيف بالموجات فوق الصوتية عالية الطاقة واللحام بالموجات فوق الصوتية بدلاً من الاستشعار. تعرف على المزيد حول الأشكال الهندسية المختلفة مثل الأنابيب، والألواح المستطيلة، والمجالات المجوفة لتطبيقات محددة في دليل الأشكال الهندسية.
- PZT ناعم (على سبيل المثال، PZT-5A، PZT-5H): يتميز بتوافق أعلى، وثوابت كهرضغطية أعلى ()، و أقل ميكانيكيًا (عادةً ). هذه "ناعمة" في القياس المغناطيسي. وهي مفضلة لتطبيقات الاستشعار مثل أجهزة الاستشعار بالموجات فوق الصوتية ذات غلاف من الفولاذ المقاوم للصدأ لأنها تستقر بشكل أسرع، مما يقلل بشكل طبيعي من المنطقة العمياء. كما أنها توفر حساسية أفضل () لاستقبال أصداء ضعيفة.
بالنسبة لتصميمات أجهزة الاستشعار المخصصة، يعد اختيار تركيبة Soft PZT هو الخطوة الأولى في تقليل المنطقة العمياء على مستوى علوم المواد.
4. قوانين القياس ومفارقة التصغير
السؤال المتكرر وغير البديهي من مهندسي التشغيل الآلي هو: "لماذا غالبًا ما تواجه أجهزة الاستشعار بالموجات فوق الصوتية الأصغر حجمًا والمدمجة صعوبة في التعامل مع المناطق العمياء الأكبر نسبيًا؟" قد يتوقع المرء أن يكون مستشعر M18 الصغير أكثر مرونة واستقرارًا بشكل أسرع من مستشعر M30 الضخم. إلا أن فيزياء الإشعاع الصوتي تملي العكس.
4.1 مقاومة الإشعاع ونموذج المكبس
لفهم هذا، يجب أن ننظر إلى مقاومة الإشعاع. يمكن تصميم وجه المستشعر الذي يهتز في الهواء على شكل مكبس دائري في حاجز. وتعتمد كفاءة هذا المكبس في نقل الطاقة إلى الهواء على نسبة حجمه إلى الطول الموجي للصوت ().
بالنسبة لمكبس دائري مثالي يتحرك بشكل منتظم في حاجز صلب لا نهائي، فإن مقاومة الإشعاع الميكانيكي هي كمية القوة/السرعة. يتم قياس تقريبها الصغير بمربع التردد مرات نصف القطر إلى الرابع لكثافة السائل الثابتة وسرعة الصوت؛ يجب أن يكون كا أصغر بكثير من واحد. تستخدم اتفاقيات الضغط الصوتي/سرعة الصوت أو المعاوقة المحددة عوامل مساحة مختلفة. لا يعد هذا المقياس بمثابة تنبؤ بالرنين لجهاز استشعار مُجمَّع.
حيث هو رقم الموجة () و هو نصف قطر المستشعر.
المفارقة:
- أجهزة الاستشعار الكبيرة ( العالية): عندما يكون المستشعر كبيرًا بالنسبة لطول الموجة، فإنه يقترن بكفاءة بالهواء. يعمل الهواء كحمل كبير، حيث يمتص الطاقة من المستشعر. ويساعد "التخميد الإشعاعي" هذا على منع جهاز الاستشعار من الرنين.
- أجهزة الاستشعار الصغيرة (منخفضة ka): يتنبأ نموذج المكبس بقدرة مشعة أقل لسرعة وجهية ثابتة عند ka صغير. ويعتمد الاضمحلال المتبقي على الطاقة المشروطة المخزنة وجميع مسارات الخسارة/الحمل، بما في ذلك الدعم والتركيب والإلكترونيات؛ التصغير وحده لا ينشئ حلقة أطول أو الاعتماد فقط على الاحتكاك الداخلي.
4.2 PMUTs ومصيدة High-Q
نظرًا لتصغير المستشعرات باستخدام تقنية MEMS (محولات الطاقة بالموجات فوق الصوتية الكهرضغطية الدقيقة - PMUTs)، يتغير العنصر النشط من كتلة خزفية كبيرة الحجم إلى غشاء رقيق معلق.
- تقليل عرض النطاق الترددي: عادةً ما تظهر وحدات PMUT عرض نطاق ترددي أقل وعوامل جودة أعلى () مقارنة بمحولات الطاقة الكهرضغطية السائبة.
- الرنين الممتد للأسفل: بالنسبة لنفس وضع التحميل والعتبة، يتم قياس وقت الاضمحلال باستخدام Q/f. تتطلب مقارنات PMUT ومحولات الطاقة السائبة تحديد الأجهزة والمتوسط والتردد والتحميل ومعيار الاضمحلال؛ لا تشكل نطاقات الدورات العامة 10-20 مقابل 50-100 قاعدة عامة على مستوى البنية.
- التناسب: إذا كان قطر المستشعر الصغير 3 مم ولكن مسافة الحلقة 150 مم، فإن المنطقة العمياء تكون 50 ضعف قطر المستشعر. قارن ذلك بمستشعر صناعي مقاس 30 مم يحتوي على منطقة عمياء مقاس 300 مم (قطر 10x). يعتبر المستشعر المصغر أقل كفاءة بشكل ملحوظ في إيقاف اهتزازه مقارنة بحجمه.
4.3 رنين السكن (دائرة قصر صوتية)
في علب M12 أو M18 المدمجة، هناك كتلة فيزيائية قليلة جدًا متاحة لتخفيف اهتزاز عنصر السيراميك.
- الضوضاء المنقولة بالهيكل: يمكن أن يقترن الاهتزاز الصادر عن العنصر الانضغاطي بغطاء المستشعر (الأسطوانة). إذا بدأ الغلاف نفسه بالرنين عند تردد الرنين، فإنه يعمل كمصدر ثانوي للاهتزاز.
- حلقة التعليقات: تكتشف دائرة الاستقبال الحساسة، المثبتة أيضًا داخل هذا السكن الاهتزازي، هذه الضوضاء المنقولة بالهيكل باعتبارها صدى كاذبًا. يؤدي هذا إلى إنشاء "منطقة عمياء قريبة من المجال" والتي تستمر طالما يهتز الغلاف، وغالبًا ما تكون أطول بكثير من عنصر السيراميك نفسه.
5. قيود معالجة الإشارات ووقت الرحلة
المنطقة العمياء ليست مجرد ظاهرة ميكانيكية ولكنها أيضًا قيد معالجة الإشارات المتعلقة بمبدأ قياس وقت الرحلة (ToF) والقيود المفروضة على إلكترونيات جهاز الاستقبال.
5.1 قيد رحلة الذهاب والإياب
الصيغة الأساسية لحساب المسافة بالموجات فوق الصوتية هي:
حيث هي سرعة الصوت (~343 م/ث عند 20 درجة مئوية). لقياس هدف على مسافة قصيرة جدًا، مثلاً 10 مم (0.01 م)، إجمالي وقت الرحلة ذهابًا وإيابًا هو:
يعني هذا أن نظام الاستشعار يجب أن يكمل التسلسل التالي خلال 58 ميكروثانية:
- الإنتقال: اصدر قطار النبض.
- التسوية: توقف عن الاهتزاز تمامًا (أو أقل من العتبة).
- التبديل: قم بتبديل الإلكترونيات من Tx (100V+) إلى Rx (حساسية ميكروفولت).
- الكشف: تحديد الحافة الأمامية للصدى.
5.2 حدود عرض النبض
يتكون انفجار الموجات فوق الصوتية النموذجي من 8 إلى 16 دورة من تردد الموجة الحاملة لإثارة السيراميك عالي الجودة. عند التردد القياسي 40 كيلو هرتز، تكون الفترة .
- مدة النبض: 8 دورات 25 = 200 .
- الطول المادي للنبض: .
البصيرة: بالنسبة لجهاز استقبال معطل خلال رشقة بثماني دورات بتردد 40 كيلو هرتز، يوفر الإرسال 200 ميكرو ثانية طول نبض مكاني يبلغ 6.86 سم تقريبًا في الهواء وتقديرًا لإخفاء الحافة الأمامية يبلغ 3.43 سم. هذا الحد يعتمد على تلك العمارة المسورة. إن تداخل الإرسال والاستقبال ليس مستحيلاً على مستوى العالم؛ تتطلب تصميمات الإلغاء أو الاستقبال المتزامن التحقق من صحة منفصل.
5.3 وقت التشبع والاسترداد
في المستشعرات الأحادية، يتم استخدام نفس عنصر السيراميك في Tx وRx. غالبًا ما تستخدم محولات الجهد العالي (التصعيد) لقيادة الضغط الانضغاطي عند 100 فولت - 400 فولت لزيادة ضغط الصوت إلى أقصى حد. إن دائرة الاستقبال، المصممة للكشف عن الميكروفولت، متصلة فعليًا بخط الجهد العالي هذا.
- دوائر الحماية: تعمل الثنائيات أو الدوائر المحدودة على تثبيت دخل جهاز الاستقبال أثناء الإرسال لمنع تدمير المضخم المسبق.
- وقت الاسترداد: تستغرق مشابك جهاز الاستقبال ومكبرات الصوت وقتًا محددًا للتعافي. يقابل الفاصل الزمني 500 ميكروثانية حوالي 8.575 سم من نطاق الهواء المكافئ لرحلة الذهاب والإياب، ولكنه لا يضاف تلقائيًا إلى الحلقة الميكانيكية المتزامنة. قم بقياس المخطط الزمني الكامل للاستعداد من مصدر الإرسال المختار.
5.4 اكتشاف المغلف والعتبة
لا يكتشف جهاز الاستقبال الموجة الجيبية الخام؛ يقوم عادةً بتصحيح الإشارة وتصفيتها لإنشاء مظروف.
- العتبة المتغيرة للوقت (TVT): لمكافحة ضوضاء الرنين، يستخدم المهندسون عتبة متغيرة للوقت. مباشرة بعد الإرسال، يتم تعيين عتبة الكشف عالية جدًا لتجاهل الرنين. وهو يضمحل بشكل كبير مع مرور الوقت لزيادة الحساسية للأهداف البعيدة.
- تأثير الإخفاء: العتبة الأولية العالية في منحنى TVT "تحجب" المستشعر بشكل فعال عن الأهداف الصغيرة القريبة من الوجه. إذا كان صدى هدف صغير أضعف من ضجيج الرنين (وبالتالي أقل من إعداد TVT)، فسيتم تجاهله. وهذا هو السبب في أن المنطقة العمياء غالبًا ما تكون أكبر بالنسبة للأهداف الصغيرة (مثل السلك) مقارنة بالأهداف الكبيرة (مثل اللوحة المسطحة).
6. قوانين التردد والتخميد والقياس
يعد تردد تشغيل المستشعر هو الرافعة الأساسية التي يتعين على المهندسين التعامل معها في المنطقة العمياء. ومع ذلك، فإن هذه الرافعة لها عواقب وخيمة على المدى والتوهين.
6.1 علاقات قياس التردد
توجد علاقة عكسية بين التردد وحجم المنطقة العمياء. الترددات الأعلى تعني أطوال موجية أقصر وفترات أقصر. تعمل أجهزة الاستشعار المتخصصة، مثل تلك المستخدمة في القياسات الدقيقة (Ultranova2)، على تحسين هذا التوازن بدقة.
| التردد | تطبيق نموذجي | فترة الموجة (T) | طول النبضة (10 دورات) | مؤسسة. المنطقة العمياء |
|---|---|---|---|---|
| 40 kHz | حساسات ركن، مستويات الخزان | 25 s | ~8.6 cm | 200 mm - 500 mm |
| 125 kHz | الأتمتة الصناعية | 8 s | ~2.7 cm | 50 mm - 150 mm |
| 300 kHz | كشف الملصقات، تعبئة الزجاجة | 3.3 s | ~1.1 cm | 15 mm - 50 mm |
| 1 MHz | طبية، NDT، سمك | 1 s | ~0.3 cm | < 5 mm |
التحليل: تدوم عشر دورات 25 ميكروثانية عند 400 كيلو هرتز و250 ميكروثانية عند 40 كيلو هرتز. لا تحدد أمثلة الاندفاع/التحلل الصحيحة النطاق الكامل للمستشعر. يزيد التردد العالي عمومًا من امتصاص الهواء، لكن الاسترخاء الجزيئي والبيئة يمنعان قانون f² العالمي في جميع الظروف. يعتمد النطاق القابل للاستخدام على محول الطاقة والمحرك والهدف والغلاف الجوي؛ 400 كيلو هرتز لا يفرض حدًا أقصى عالميًا أقل من متر واحد.
6.2 إستراتيجيات التخميد الميكانيكية
للحد من انخفاض الحلقة دون تغيير التردد، يستخدم المصنعون التخميد الميكانيكي.
- المواد الداعمة: يتم ربط مادة عالية الامتصاص (عادةً ما تكون إيبوكسي ممزوجة بمسحوق التنغستن أو المطاط) بالجزء الخلفي من البلورة الضغطية. تم تصميم هذه المادة بحيث تتمتع بمقاومة صوتية () المطابق للسيراميك. وهذا يسمح للموجة المنتقلة للخلف بالدخول إلى المادة الداعمة حيث يتم امتصاصها، بدلاً من الانعكاس ذهابًا وإيابًا في البلورة. وهذا يضيف المقاومة الميكانيكية ()، مما يجبر الاهتزاز على الاضمحلال بشكل أسرع.
- مقايضة التخميد: يؤدي التخميد الشديد إلى تقليل عامل . وفي حين أن هذا يؤدي إلى تقصير المنطقة العمياء، فإنه يقلل أيضًا من سعة الإخراج (طاقة الإرسال) وحساسية جهاز الاستقبال. يشعر المستشعر المخمد بشدة بأنه "ميت"، وهو ممتاز للنطاق القريب، ولكنه ضعيف في اكتشاف الأهداف الصغيرة أو البعيدة.
6.3 التخميد الإلكتروني النشط
قد تستخدم أجهزة الاستشعار الصناعية المتقدمة (مثل تلك التي تمت مناقشتها بخصوص SR55 أو SR80 مستشعر الموجات فوق الصوتية) التخميد النشط.
- التقنية: مباشرة بعد نبضة الإثارة، تطبق دائرة القيادة دفعة قصيرة من الإشارة تكون خارج الطور بمقدار 180 درجة مع الاهتزاز المتبقي.
- التأثير: يعمل هذا "النبض المضاد" أو "نبض الكبح" على إلغاء الزخم الميكانيكي للسيراميك، مما يجبره على التوقف بشكل أسرع بكثير من التحلل الأسي الطبيعي.
- النتيجة: يمكن أن يؤدي التخميد النشط إلى تقليل الاهتزاز المتبقي في التصميم المعتمد. الإبلاغ عن التحسن مقابل خط الأساس المحدد وعتبة الاضمحلال والتكوين الكامل للمستشعر؛ لم يتم تحديد نسبة مئوية عالمية.
7. الطوبولوجيا: أحادية مقابل ثنائية
اختيار طوبولوجيا محول الطاقة هو القرار المعماري الذي يحدد ما إذا كانت المنطقة العمياء للأسفل موجودة على الإطلاق.
7.1 أحادي (جهاز الإرسال والاستقبال)
- التكوين: يقوم محول واحد بالتعامل مع كل من Tx وRx.
- الايجابيات: تكلفة أقل، ومساحة أصغر، ومسار صوتي واحد (بدون اختلاف المنظر)، وكابلات أبسط.
- السلبيات: منطقة عمياء لا مفر منها بسبب خفض الحلقة والتبديل. يكون جهاز الاستقبال أعمى بينما يكون جهاز الإرسال نشطًا ومستقرًا.
- الهندسة المعمارية: تستخدم التصميمات الأحادية عنصرًا واحدًا للإرسال والاستقبال. تأكد من بنية النموذج المحدد بدلاً من استنتاجه من رقم حصة السوق غير المعتمد.
7.2 ثنائية (جهاز إرسال واستقبال منفصل)
- التكوين: ينقل محول واحد؛ يستقبل محول طاقة منفصل جسديا. غالبًا ما يتم إيواؤهم في نفس المبنى ولكن معزولين صوتيًا.
- الفيزياء: يتجنب جهاز الاستقبال المنفصل إثارة إرسال الجهد العالي الخاص به، ولكنه يظل رنينًا ويمكنه الاستجابة للاقتران الصوتي أو الهيكلي المباشر. لا يزال العزل والاسترداد وتداخل الشعاع وأطوال مسار الإرسال/الاستقبال المنفصلة بحاجة إلى التحقق من الصحة.
- التضمين: تظهر المستشعرات الثنائية نظريًا منطقة عمياء صفرية. يمكنهم اكتشاف الأشياء التي تلامس وجه المستشعر تقريبًا.
- الحدود المخفية (المنطقة الهندسية العمياء): على الرغم من عدم وجود منطقة زمنية عمياء، إلا أن لديهم منطقة هندسية عمياء. نظرًا للمسافة الفاصلة بين Tx وRx، قد لا يتداخل الشعاع المرسل ومجال رؤية جهاز الاستقبال حتى بضعة سنتيمترات أمام الوحدة. تخلق "فجوة التثليث" هذه منطقة لا يصل فيها الصدى إلى جهاز الاستقبال.
- الحديث المتبادل: بالإضافة إلى ذلك، يمكن لـ "الحديث المتبادل" (تسرب الصوت المباشر من Tx إلى Rx عبر مادة الغلاف) محاكاة المنطقة العمياء. إذا كانت مادة العزل بين الرأسين غير كافية، يسمع جهاز الاستقبال جهاز الإرسال مباشرة من خلال جسم المستشعر، مما يؤدي إلى إخفاء الصدى الحقيقي. غالبًا ما تستخدم المستشعرات المتخصصة، مثل مستشعر اكتشاف الأوراق المزدوجة MDC أجهزة إرسال واستقبال منفصلة لإدارة هذه المشكلات.
8. المتغيرات البيئية والتشغيلية
المنطقة العمياء ليست قيمة ثابتة؛ إنها "تتنفس" مع البيئة. يجب على المهندسين مراعاة هذه الاختلافات لتجنب الأعطال المتقطعة.
8.1 تأثيرات درجة الحرارة
يتم حساب مسافة المنطقة العمياء بناءً على سرعة الصوت ().
يتم تقريب سرعة الصوت في الهواء الجاف من خلال:
- البيئة الباردة (-20 درجة مئوية): . ينتقل الصوت بشكل أبطأ. للحصول على وقت ثابت لخفض الرنين ، تقل المسافة المادية للمنطقة العمياء.
- البيئة الحارة (+60 درجة مئوية): . ينتقل الصوت بشكل أسرع. تتوسع المنطقة المادية العمياء.
التضمين: قد يفشل المستشعر الذي تمت معايرته بمسافة طمس ثابتة في درجة حرارة الغرفة في بيئة حارة لأن ضوضاء الحلقة السفلية تمتد الآن فعليًا إلى منطقة الكشف.
8.2 الرطوبة والضغط
- الرطوبة: قد يزيد التوهين أو ينقص خلال نطاق التشغيل اعتمادًا على التردد ودرجة الحرارة والضغط والرطوبة. حساب أو قياس في ظل ظروف محددة؛ يحدد هامش الصدى وخوارزمية الكشف أي تغيير ناتج في النطاق القابل للاستخدام.
- الضغط: تؤثر التغيرات في الضغط الجوي (على سبيل المثال، الارتفاعات العالية) على المقاومة الصوتية للهواء (). الضغط المنخفض يقلل من كثافة الهواء ()، مما يؤدي إلى خفض الحمل الصوتي على المستشعر. كما تمت مناقشته في القسم 4.1، يؤدي انخفاض التحميل إلى تقليل التخميد الإشعاعي، مما قد يؤدي إلى زيادة وقت خفض الحلقة وتوسيع المنطقة العمياء.
8.3 انعكاسات الخزان (متعدد المسارات)
في التطبيقات على مستوى الخزان، يمكن الخلط بين انعكاسات الجدار الجانبي والضوضاء الحلقية.
- انتشار الشعاع: أجهزة الاستشعار بالموجات فوق الصوتية لها شعاع مخروطي (عادة 7-15 درجة). إذا تم تركيب المستشعر بالقرب من جدار الخزان، فإن حافة الشعاع تصطدم بالجدار.
- الصدى: في المجال القريب، يمكن أن ترتد هذه الانعكاسات ذهابًا وإيابًا بين وجه المستشعر والجدار. يندمج هذا الصدى مع حلقة محول الطاقة، مما يوسع المنطقة العمياء الفعالة إلى ما هو أبعد من مواصفات ورقة بيانات المستشعر. غالبًا ما يتم تشخيص ذلك بشكل خاطئ على أنه "منطقة عمياء طويلة" بينما يكون في الواقع خطأ في التثبيت. تم تصميم حلول المنتجات القوية مثل مستشعر الموجات فوق الصوتية SF2 لتقليل تأثيرات الفص الجانبي في تطبيقات الخزانات.
9. التكامل الميكانيكي وأخطاء التثبيت
حتى مع وجود مستشعر محدد تمامًا، يمكن توسيع المنطقة العمياء بشكل مصطنع عن طريق التكامل غير المناسب. تعد الواجهة الميكانيكية بين المستشعر والجهاز جزءًا مهمًا من النظام الصوتي.
9.1 مصيدة عزم الدوران المتصاعدة
من الأسباب المتكررة لـ "المناطق العمياء الممتدة" في الحقل الإفراط في عزم الدوران لصواميل التثبيت على أجهزة الاستشعار الأسطوانية الملولبة.
- الآلية: أجهزة الاستشعار بالموجات فوق الصوتية هي أدوات دقيقة تحتوي على سيراميك كهروضغطي ومواد تخميد. يؤدي الضغط على أسطوانة المستشعر بقوة مفرطة إلى تشويه الهيكل. يمكن أن يؤدي هذا التشوه إلى ضغط مواد العزل الصوتي الداخلية (الرغاوي أو المطاط الصناعي) التي تفصل الرأس المهتز عن الجسم الساكن.
- دائرة كهربائية قصيرة: بمجرد أن يتم اختراق العزل، فإن الاهتزاز من أزواج الرأس مباشرة في برميل الغلاف. يبدأ جسم المستشعر بأكمله في الرنين. عادةً ما يكون لهذا الرنين المحمول على الهيكل تردد أقل وزمن اضمحلال أطول من السيراميك نفسه.
- النتيجة: قد يتسبب اقتران المبيت غير المرغوب فيه في حدوث أصداء كاذبة أو تقليل الأداء القابل للاستخدام على المدى القريب. ويعتمد ترددها واضمحلالها وحجمها على التصميم؛ تأكد من التثبيت الفعلي بدلاً من افتراض التوسع الثابت من 20 إلى 50 سم.
- الإصلاح: اتبع أدوات التثبيت المحددة من قبل صانع المستشعر ونقاط الاتصال والحد الأقصى لعزم الدوران وطريقة العزل. لا تستنتج عزم الدوران من حجم الخيط M18/M30 أو تضيف غسالات عامة ما لم يحددها إجراء التثبيت الخاص بالنموذج.
9.2 الحديث المتبادل الصوتي في المصفوفات
عندما يتم تركيب أجهزة استشعار متعددة بالقرب من بعضها البعض (على سبيل المثال، على ذراع آلية أو ناقل)، فإنها يمكن أن تعمي بعضها البعض.
- التدخل المباشر: يتم سماع النبض من المستشعر A بواسطة المستشعر B. إذا كان المستشعر B في نافذة الاستماع الخاصة به، فإنه يسجل ذلك كهدف.
- التزامن: لمنع ذلك، يجب أن تكون المستشعرات متزامنة (يتم تشغيلها في وقت واحد) أو متعددة الإرسال (يتم تشغيلها بشكل تسلسلي). وبدون ذلك يخلق التداخل العشوائي أرضية ضوضاء تجبر المهندس على زيادة جهد العتبة والذي بدوره يقلل الحساسية ويزيد من المنطقة العمياء الفعالة للأهداف الصغيرة.
10. تحليل أوراق البيانات: القراءة بين السطور
عند اختيار أجهزة الاستشعار من مركز أجهزة الاستشعار بالموجات فوق الصوتية في yujiiepiezo.com، يجب على المهندسين فك تشفير معلمات محددة لتقييم أداء المنطقة العمياء.
10.1 "نطاق التشغيل" مقابل "نطاق الحد"
غالبًا ما تسرد أوراق البيانات نطاقين:
- نطاق التشغيل (نطاق المسح): النطاق الذي يتم فيه ضمان الكشف عن الأهداف القياسية ذات الاحتياطي التشغيلي.
- المنطقة العمياء (الفرقة الميتة): تم ذكرها صراحة باعتبارها الحد الأدنى للمسافة (على سبيل المثال، "0...200 مم غير محدد").
ملاحظة هامة: في المنطقة العمياء، تكون حالة الإخراج غير محددة. قد يحتفظ بآخر قيمة معروفة، أو يتحول إلى الصفر، أو يتنقل بسرعة بين الحد الأقصى والحد الأدنى. تسمح لك المستشعرات المتقدمة ببرمجة "السلوك" في المنطقة العمياء (على سبيل المثال، إجبار الإخراج على "كامل" أو "فارغ" للسلامة)، لكن لا يمكنها القياس هناك. فكر في خيارات مثل مستشعر الموجات فوق الصوتية MRR1 للتطبيقات الدقيقة قصيرة المدى.
10.2 منحنيات وفصوص الاستجابة
ابحث عن مخططات "منطقة الكشف" (الفصوص).
- المنطقة المحورية العمياء: الفجوة عند أصل المحور السيني.
- المنطقة الجانبية العمياء: لاحظ أنه بالقرب من وجه المستشعر، قد يكون الشعاع أضيق من قطر محول الطاقة، مما يؤدي إلى إنشاء بقع عمياء حول محيط وجه المستشعر. "الحقل القريب" ليس مخروطًا موحدًا؛ غالبًا ما يضيق قبل أن ينتشر.
| حجم المستشعر | النطاق الأقصى النموذجي | المنطقة العمياء النموذجية | نسبة المنطقة العمياء (%) |
|---|---|---|---|
| M12 (مصغر) | 1200 mm | 100 mm | ~8.3% |
| M18 (قياسي) | 2000 mm | 200 mm | ~10% |
| M30 (بعيدة المدى) | 6000 mm | 600 mm | ~10% |

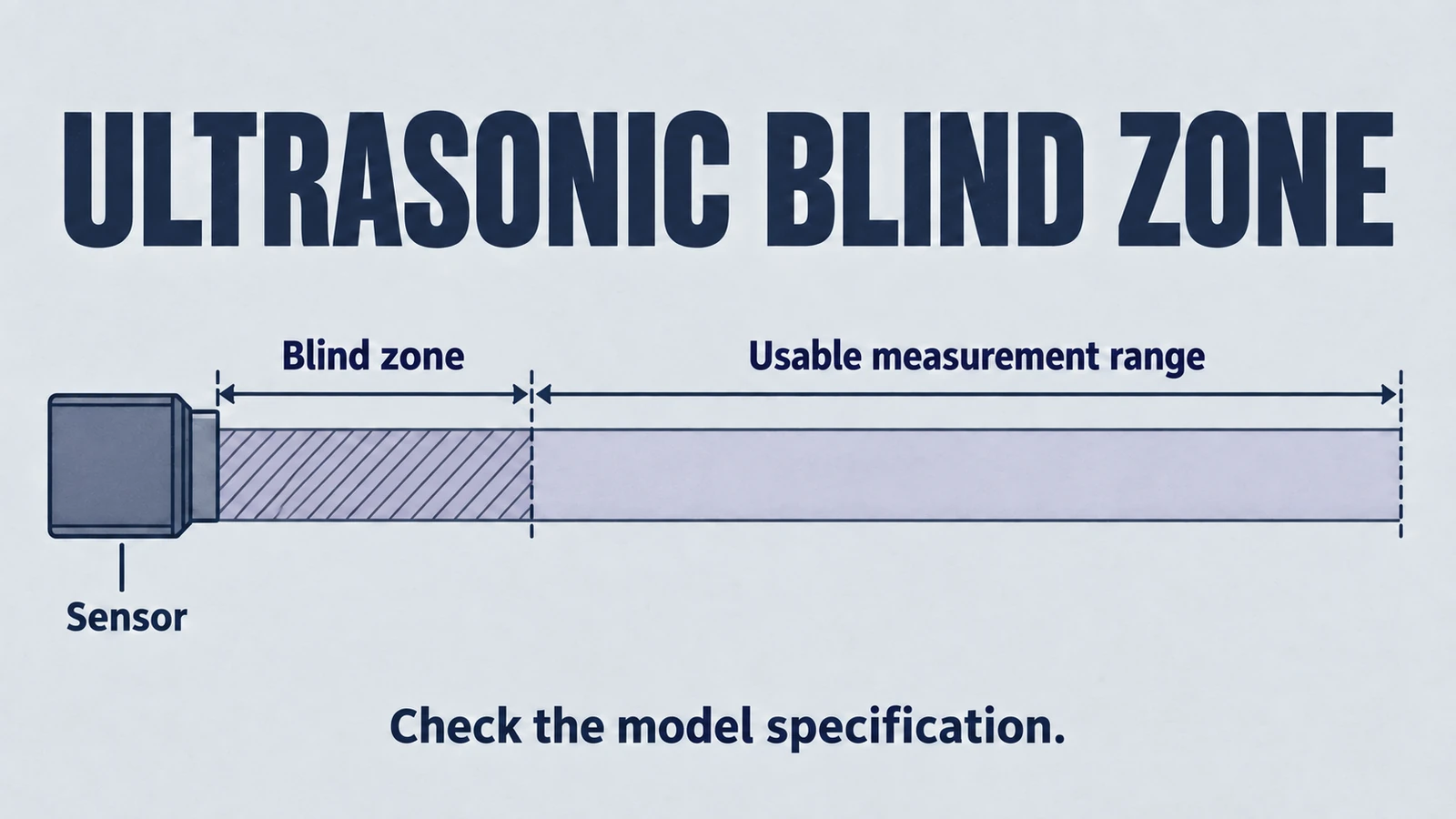

يتم تحديد المسافة العمياء والحد الأقصى للنطاق بشكل منفصل للنموذج الكامل وظروف الهدف. لم يتم تحديد نسبة عالمية تتراوح بين 5 و10% حسب حجم السكن أو تردده؛ استخدم الأداء المقاس طوال النافذة المطلوبة.
11. استراتيجيات التخفيف والاستنتاج
المنطقة العمياء بالموجات فوق الصوتية هي خاصية فيزيائية غير قابلة للتغيير مستمدة من القصور الذاتي للعنصر الكهرضغطي والطول المحدود للنبض الصوتي. إنه ليس عيبًا، بل هو شرط حدودي للتكنولوجيا.
11.1 الحلول الهندسية
بما أن الفيزياء لا يمكن غشها، فيجب تكييف التطبيق:
- المواجهات الميكانيكية: قم بتركيب المستشعر داخل "أنبوب التقطير" أو الفوهة التي تعمل على ضبط المستشعر فعليًا من الحد الأقصى لمستوى التعبئة. يجب أن يتجاوز طول الأنبوب المنطقة العمياء. تحذير: يجب أن يكون الأنبوب أملسًا وذو قطر كافٍ لتجنب انعكاسات الجدار الجانبي.
- المنحرفات: استخدم لوحة معدنية ناعمة بزاوية 45 درجة لتنظر "حول الزاوية". إن مسار الرحلة الإجمالي (المستشعر -> العاكس -> الهدف) هو ما يهم. يؤدي هذا إلى طي المنطقة العمياء بشكل فعال بعيدًا عن الطريق.
- استخدام أجهزة الاستشعار الثنائية: إذا كان التطبيق يتطلب قياسًا من 0 مم إلى 100 مم، فإن مستشعر الموجات فوق الصوتية أحادي الرأس هو الأداة الخاطئة. استخدم زوجًا من الموجات فوق الصوتية ذات الشعاع أو الانعكاس الرجعي، أو قم بالتبديل إلى جهاز استشعار بصري.
11.2 الخلاصة
بالنسبة لمهندس الأتمتة، لا يكمن النجاح في إزالة المنطقة العمياء، بل في الالتزام الصارم بحجم "الابتعاد" الذي يمليه عليه.
الفيزياء مطلقة: يحدث انخفاض الرنين بسبب الطاقة الميكانيكية المخزنة (). ولا يمكن معايرتها؛ يجب أن يتم ترطيبه أو انتظاره.
التردد هو القرص: لتقليل المنطقة العمياء، قم بزيادة التردد (حدد موديلات 200-400 كيلو هرتز). وهذه التضحيات تتراوح ولكنها تضيق المجال الزمني.
التكامل أمر بالغ الأهمية: منع رنين السكن والدوائر الصوتية القصيرة من خلال احترام حدود عزم الدوران واستخدام تركيب العزل.
من خلال فهم الفيزياء العميقة للمذبذب التوافقي الكهرضغطي، يمكن للمهندسين تفسير أوراق البيانات بشكل أكثر دقة، واختيار مواد PZT الصحيحة من الموردين مثل YJ Piezo، وتصميم أنظمة تشغيل آلي قوية تعمل بشكل موثوق ضمن حدود العلوم الصوتية.
