مستشعرات المستوى بالموجات فوق الصوتية مقابل الضغط: اختيار حل مراقبة الخزان المناسب
تعد مراقبة مستوى الخزان الدقيقة والموثوقة أمرًا ضروريًا عبر الصناعات التي تتراوح من معالجة المياه والمعالجة الكيميائية إلى النفط والغاز والأدوية وإنتاج الأغذية. تخزن الخزانات مواد مهمة، ويمكن أن يؤدي الخطأ في قياس المستوى إلى توقف الإنتاج أو مخاطر السلامة أو خسائر مكلفة في المنتج. لذلك يلعب اختيار تقنية المستشعر دورًا حيويًا في الكفاءة التشغيلية والامتثال البيئي وضمان السلامة. من بين العديد من الحلول المتاحة، هناك تقنيتان من أكثر التقنيات استخدامًا هما مستشعرات المستوى بالموجات فوق الصوتية ومستشعرات مستوى الضغط.
يعد فهم الاختلافات بين هذين النهجين أمرًا بالغ الأهمية للمهندسين ومديري المصانع وفرق المشتريات المكلفة بتصميم أو ترقية نظام مراقبة الخزان. في هذه المقالة، نقدم مقارنة مستشعر مستوى الخزان متعمقة لـ مستشعرات الموجات فوق الصوتية مقابل الضغط، واستكشاف كيفية عملها، وفوائدها الفريدة، وعيوبها، والمواقف المحددة التي يعمل فيها كل نوع بشكل أفضل.
مبادئ العمل بالتفصيل
مستشعرات المستوى بالموجات فوق الصوتية
تعمل مستشعرات الموجات فوق الصوتية عن طريق إرسال موجات صوتية عالية التردد تنتقل عبر الهواء حتى تصطدم بسطح السائل. ثم يقيس المستشعر الوقت المستغرق لعودة الموجات الصوتية (الصدى). من خلال تطبيق مبدأ وقت الرحلة، يحسب المستشعر المسافة إلى السطح، والتي تتوافق مع مستوى السائل.
- قياس عدم التلامس – يتم تثبيت المستشعر عادةً في الجزء العلوي من الخزان ولا يلمس السائل فعليًا. هذا يجعله مناسبًا للغاية للسوائل المسببة للتآكل أو المتطايرة أو الخطرة.
- حساب قائم على الصدى – يفسر المعالج الدقيق للمستشعر الإشارة ويعدلها وفقًا لهندسة الخزان، مما يضمن تحويل القراءات إلى قيم مستوى دقيقة.
هذا النهج غير التلامسي مفيد بشكل خاص في البيئات التي يجب فيها تقليل التلوث أو حيث يمكن للمواد أن تلحق الضرر بمستشعرات التلامس التقليدية.
مستشعرات مستوى الضغط
تعتمد مستشعرات الضغط، المعروفة أيضًا باسم المستشعرات الهيدروستاتيكية، على مبدأ أن الضغط في قاع عمود سائل يتناسب طرديًا مع ارتفاع السائل. يتم غمر المستشعر إما في السائل أو تثبيته في قاع الخزان لقياس هذا الضغط.
- المبدأ الهيدروستاتيكي – كلما زادت كثافة السائل وطول العمود، زادت قراءة الضغط.
- قياس مباشر – نظرًا لأنه يقيس الضغط الذي يمارسه السائل مباشرة، فإن هذا النهج مستقر بشكل عام ولا يتأثر بالظروف البيئية مثل الغبار أو البخار.
تعتبر مستشعرات الضغط على نطاق واسع قوية ويمكن الاعتماد عليها، خاصة في الصناعات التي تحتوي فيها الخزانات على سوائل بها رغوة أو اضطراب أو طبقات بخار من شأنها أن تتداخل مع القياس بالموجات فوق الصوتية.

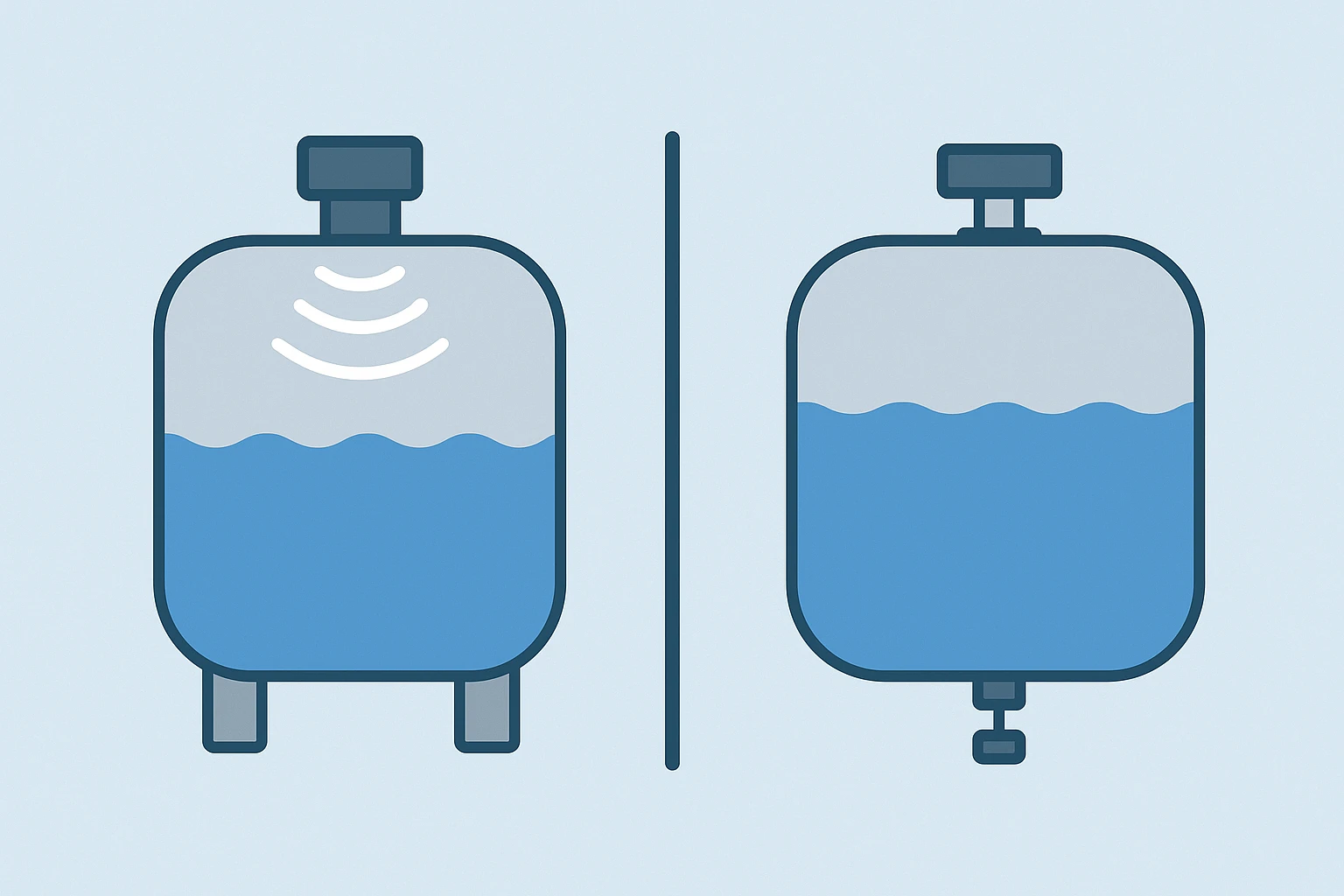

الاختلافات الرئيسية: مستشعر الموجات فوق الصوتية مقابل الضغط
| الميزة | مستشعر المستوى بالموجات فوق الصوتية | مستشعر مستوى الضغط |
|---|---|---|
| طريقة القياس | عدم التلامس (موجات صوتية) | تلامس (ضغط هيدروستاتيكي) |
| الدقة | ±0.25% من النطاق، ولكن تتأثر بدرجة الحرارة والأبخرة والرغوة | ±0.1–0.25% من النطاق، مستقرة في ظروف مختلفة |
| التركيب | مثبت في الأعلى، تعديل خزان ضئيل | مثبت في الأسفل (غاطس أو أنابيب خارجية) |
| الصيانة | منخفضة جدًا، لا توجد أجزاء متحركة | متوسطة، تتطلب التنظيف والمعايرة |
| توافق السوائل | ممتاز للسوائل المسببة للتآكل/المتطايرة | يعمل مع معظم السوائل، يحتاج إلى توافق صحيح للمواد |
| الحساسية البيئية | تتأثر بالتكثيف والغبار والاضطراب | لا تتأثر عمومًا بالبيئة |
| التكلفة | استثمار أولي أعلى عادةً | عادة تكلفة أولية أقل |
شرح المزايا والقيود
مستشعرات المستوى بالموجات فوق الصوتية
المزايا:
- يمنع التشغيل غير التلامسي التلوث وتآكل المستشعر.
- خيار ممتاز للمواد الكيميائية العدوانية والسوائل الخطرة أو السامة.
- سهل التحديث، حيث يتجنب التثبيت العلوي تصريف الخزان أو التعديل الكبير.
- قدرة المراقبة عن بعد، مع دعم بعض النماذج للتكامل اللاسلكي.
القيود:
- قد تتشوه القراءات بسبب الرغوة أو الأبخرة أو الاضطراب الشديد.
- يمكن أن تؤثر التغيرات الشديدة في درجات الحرارة على سرعة الموجة الصوتية.
- يتطلب مسارًا صوتيًا خاليًا من العوائق داخل الخزان.
- أكثر تكلفة بشكل عام، سواء في سعر الشراء أو الميزات المتقدمة.
مستشعرات مستوى الضغط
المزايا:
- تكنولوجيا مثبتة ومختبرة عبر الزمن تعمل بشكل جيد في معظم الإعدادات الصناعية.
- قراءات متسقة وموثوقة، حتى مع الاضطراب أو الرغوة.
- يمكن تحقيق دقة عالية في كل من بيئات الخزانات الثابتة والديناميكية.
- فعالة من حيث التكلفة ومتاحة على نطاق واسع.
القيود:
- يتطلب اتصالًا مباشرًا بالسائل، مما يجعله عرضة للتآكل أو الانسداد أو التلوث.
- الصيانة الدورية مطلوبة، خاصة في الخزانات التي تحتوي على مواد صلبة أو ملوثات.
- مطلوب مواد أو طلاءات خاصة للسوائل العدوانية أو المسببة للتآكل، مما يزيد من التكلفة.
- في الخزانات الطويلة جدًا، قد يزداد تعقيد الكابلات والتركيب.
اعتبارات عملية لاختيار المستشعر
يتجاوز الاختيار بين مستشعرات الموجات فوق الصوتية مقابل الضغط المواصفات الفنية - فهو يتطلب تقييم السياق التشغيلي:
- للسوائل المسببة للتآكل أو الخطرة ← مستشعرات الموجات فوق الصوتية أكثر أمانًا لأنها تظل خارج السائل ولا تتحلل في الظروف الكيميائية القاسية.
- للسوائل الرغوية أو اللزجة أو المضطربة ← توفر مستشعرات الضغط دقة أكبر لأنها تقيس الضغط الهيدروستاتيكي، ولا تتأثر باضطرابات السطح.
- للمراقبة عن بعد أو الآلية ← مستشعرات الموجات فوق الصوتية تتكامل جيدًا مع الأنظمة الرقمية ومنصات إنترنت الأشياء اللاسلكية.
- للمشاريع الحساسة للتكلفة ← عادة ما يكون لمستشعرات الضغط تكلفة شراء أقل وتظل الخيار الافتراضي للعديد من الصناعات.
- للتطبيقات الصحية أو الحساسة للتلوث ← تقلل مستشعرات الموجات فوق الصوتية المخاطر عن طريق تجنب التلامس مع المواد المخزنة.
في الممارسة العملية، تستخدم بعض المرافق كلا التقنيتين معًا - الموجات فوق الصوتية للمراقبة العامة ومستشعرات الضغط كضمان زائد.
أمثلة التطبيق
- معالجة المياه ومياه الصرف الصحي: تتفوق مستشعرات الموجات فوق الصوتية في المراقبة غير التلامسية للأحواض الكبيرة أو الخزانات الكيميائية، بينما تشيع مستشعرات الضغط في مناطق الحمأة أو التدفق المضطرب.
- النفط والغاز: تهيمن مستشعرات الضغط بسبب وجود الرغوة والبخار في خزانات الخام، ولكن يتم اختيار مستشعرات الموجات فوق الصوتية للمواد الكيميائية المسببة للتآكل.
- الأغذية والمشروبات: تُستخدم مستشعرات الموجات فوق الصوتية حيث تكون النظافة أمرًا بالغ الأهمية، مثل خزانات الشراب أو الألبان، بينما تعمل مستشعرات الضغط في خزانات الخلط أو التحريك.
- الأدوية: تضمن تكنولوجيا الموجات فوق الصوتية قياسًا غير ملوث في البيئات المعقمة.
الخلاصة
عند إجراء مقارنة مستشعر مستوى الخزان، يتضح أن الموجات فوق الصوتية ومستشعرات الضغط يجلب كل منهما نقاط قوة مميزة لتطبيقات مراقبة الخزان. تعد مستشعرات الموجات فوق الصوتية مثالية للقياس غير التلامسي في البيئات الخطرة أو الصحية، بينما توفر مستشعرات الضغط موثوقية قوية وفعالة من حيث التكلفة عبر مجموعة واسعة من السوائل وظروف التشغيل.
يتطلب اختيار التكنولوجيا المناسبة موازنة عدة عوامل: دقة القياس، التكلفة الأولية، الصيانة طويلة الأجل، خصائص السوائل، والتأثيرات البيئية. من خلال مواءمة اختيار المستشعر مع المتطلبات الخاصة بالتطبيق، يمكن للصناعات تحقيق مراقبة خزان آمنة وفعالة ودقيقة.
