ضمان دقة مستشعر الموجات فوق الصوتية: تعويض درجة الحرارة والمعايرة

مقدمة

أصبحت مستشعرات الموجات فوق الصوتية، نظرًا لقدرتها الجوهرية على القياس غير الجراحي وقابليتها للتطبيق على نطاق واسع، موجودة الآن في كل مكان عبر مجالات مثل أنظمة مساعدة السائق المتقدمة للسيارات، والروبوتات، والتصنيع الدقيق، والمراقبة الطبية الحيوية، وأتمتة العمليات. ومع ذلك، نادرًا ما تكون الموثوقية المعرفية للبيانات التي تقدمها مطلقة، لأن دقة قياسها مشروطة بمتغيرات بيئية متعددة. من بين هذه المتغيرات، تظل درجة الحرارة المحيطة هي الأكثر تأثيرًا، حيث تنتج اضطرابات كبيرة في سرعة انتشار الموجات الصوتية عبر الوسائط الغازية. لدعم المطالب الصارمة لـ دقة مستشعر الموجات فوق الصوتية، خاصة في السياقات الحرجة للسلامة أو كثيفة البحث، يجب على الممارسين تبني استراتيجيات شاملة تشمل كلاً من تعويض درجة الحرارة وبروتوكولات المعايرة الصارمة.

تقدم الأطروحة التالية تحليلاً مفصلاً للاعتمادات الصوتية الحرارية، وتوضح بنيات التعويض المتنوعة، وتضع معايرة مستشعر الموجات فوق الصوتية كضمان مترولوجي مركزي. إلى جانب تقديم الآليات الفنية، تشارك هذه المناقشة الأسس الفلسفية لموثوقية القياس، وتفحص كيف تعمل الدقة كشرط مسبق للثقة التشغيلية في الأنظمة التي تتوسطها المستشعرات.

الاعتماد الصوتي الحراري لانتشار الصوت

في قلب الاستشعار بالموجات فوق الصوتية يكمن قياس وقت الرحلة (ToF) للنبضات الصوتية عالية التردد. من الناحية المفاهيمية، يتم تمثيل الحساب بواسطة:

المسافة = (سرعة الصوت × وقت الرحلة) / 2

ومع ذلك، فإن هذا التعبير البسيط المخادع يخفي تعقيدًا عميقًا: سرعة الصوت في الهواء ليست ثابتًا ثابتًا بل متغيرًا ديناميكيًا حراريًا يعتمد على السلوك الحركي لجزيئات الهواء. من منظور النظرية الحركية الجزيئية، يتأثر كل من متوسط المسار الحر ومتوسط الطاقة الجزيئية بشدة بدرجة الحرارة المحيطة.

تكشف التقديرات التجريبية عن الحساسية:

• 0 درجة مئوية ← ~331 م/ث
• 20 درجة مئوية ← ~343 م/ث
• 40 درجة مئوية ← ~355 م/ث

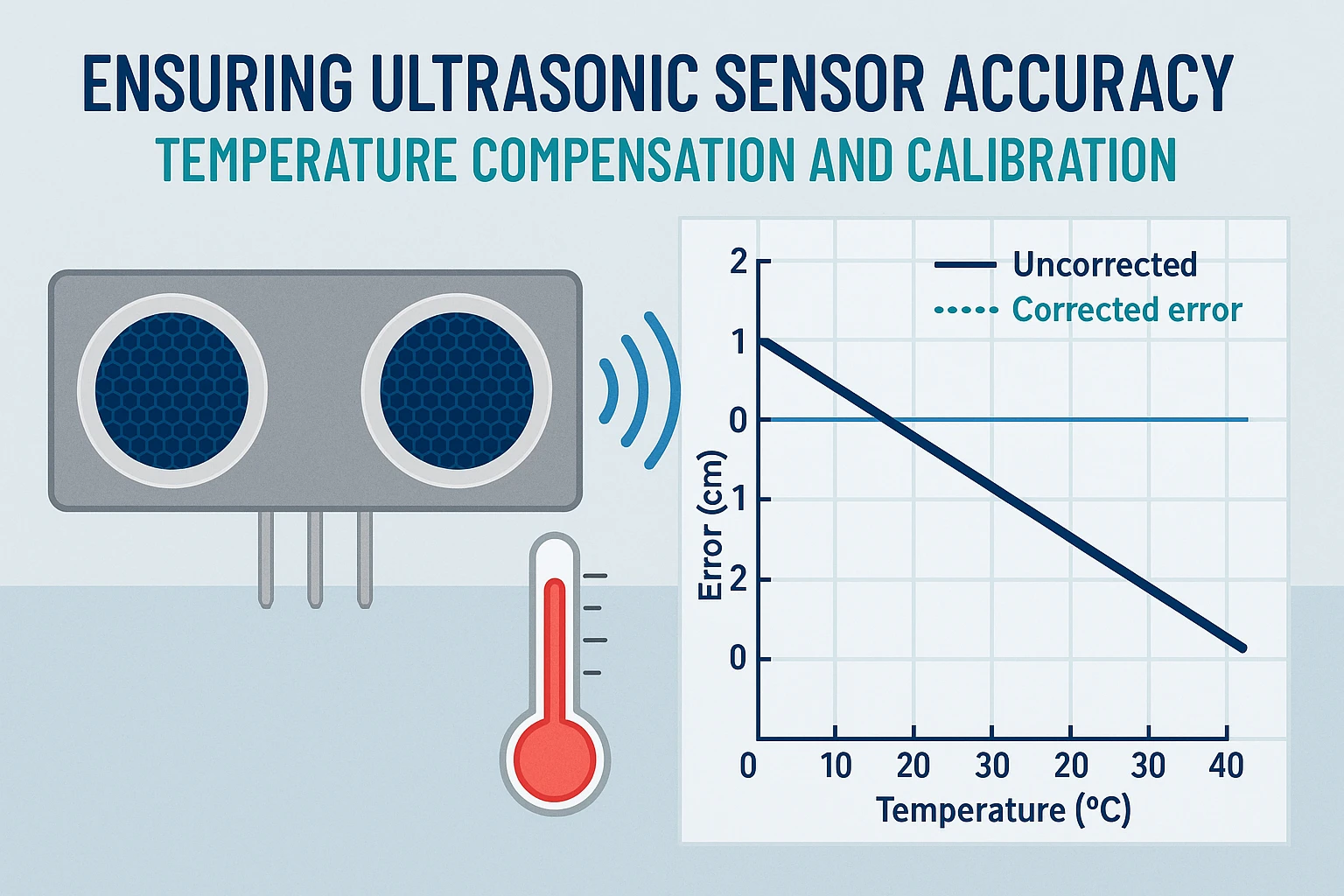

يفرض التغيير الناتج بمقدار 0.6 م/ث لكل درجة مئوية عبئًا كبيرًا على القياسات عالية الدقة. عندما تكون الدقة دون السنتيمتر أو دون المليمتر مطلوبة - كما هو شائع في التصوير الطبي الحيوي أو الروبوتات الدقيقة - يصبح تأثير حتى التحولات الطفيفة في درجات الحرارة مضخمًا.

انتشار الخطأ التوضيحي

ضع في اعتبارك مستشعرًا مصممًا بمعيار مرجعي قدره 20 درجة مئوية، تم نشره لاحقًا عند 30 درجة مئوية دون تصحيح حراري. تقدم الزيادة في سرعة الصوت (~6 م/ث) تقديرًا ناقصًا تراكميًا للمسافة بحوالي 1.7% لكل متر. في تطبيقات مثل الملاحة الجراحية، أو أدوات الفضاء الجوي، أو الفحص الصناعي عالي الإنتاجية، يمكن أن يؤدي هامش الخطأ هذا إلى نتائج ضارة، من السلامة المعرضة للخطر إلى عدم الكفاءة النظامية. تجسد الحالة الضرورة الحتمية لآليات التعويض.

منهجيات تعويض درجة الحرارة

ابتكر المجتمع التقني استراتيجيات متعددة للتخفيف من التشوهات الناتجة عن الحرارة، بدءًا من الأجهزة المدمجة إلى خوارزميات البرامج المتطورة.

1. الاستشعار الحراري المدمج

غالبًا ما تدمج وحدات الموجات فوق الصوتية من الجيل التالي الثرمستونات، أو كاشفات درجة الحرارة المقاومة (RTDs)، أو مستشعرات درجة الحرارة القائمة على أشباه الموصلات. يسمح هذا التكامل بالاكتساب المتزامن للبيانات الحرارية، مما يتيح إجراء تعديلات في الوقت الفعلي لمعلمات السرعة الصوتية داخل البرامج الثابتة للجهاز. تتضمن محولات الموجات فوق الصوتية عالية التردد مثل KQ-230KH ميزات متقدمة لتعويض درجة الحرارة لقياسات صوتية دقيقة.

2. أطر التعويض الخوارزمي

تطبق النماذج الرياضية، المدمجة داخل البرامج الثابتة للمستشعر أو وحدات المعالجة الخارجية، عوامل تصحيح بناءً على العلاقات التجريبية. التقريب الأكثر قانونية هو:

c (م/ث) ≈ 331.4 + 0.6 × T (درجة مئوية)

حيث يعين c سرعة الصوت. تعمل التطبيقات المتقدمة على تحسين هذا الخط الأساسي من خلال دمج بيانات الرطوبة والضغط الجوي، وبالتالي توسيع متانة التصحيح. تستخدم المحولات متوسطة المدى مثل KQ-112KH خوارزميات متطورة للتعويض البيئي.

3. المعايرة البيئية السياقية

في البيئات المنظمة مناخيًا مثل مصانع أشباه الموصلات، أو المختبرات الدقيقة، أو الغرف النظيفة الصيدلانية، يمكن تبسيط تعويض درجة الحرارة عن طريق المعايرة مقابل خطوط أساس مستقرة. يقلل هذا التحسين الخاص بالمجال من الحمل الحسابي مع ضمان الدقة السياقية. تستفيد محولات التنظيف الصناعية من معايرة البيئة الخاضعة للرقابة للحصول على أداء متسق.

4. التكرار والتحقق المتبادل

بالنسبة للبنى التحتية ذات المهام الحرجة - المركبات ذاتية القيادة، أو الملاحة الفضائية، أو المراقبة النووية - يعد التكرار ضمانًا رئيسيًا. يسمح نشر مصفوفات من المستشعرات ذات مجالات المراقبة المتداخلة بالتحقق المتبادل. يمكن التوفيق بين القراءات المتباينة خوارزميًا، مما يقلل من احتمالية انتشار الخطأ غير المصحح. غالبًا ما تستخدم مستشعرات الكشف المتخصصة استراتيجيات قياس زائدة عن الحاجة.

5. النهج الهجين

الاتجاه المتزايد هو تكامل نماذج الأجهزة والبرامج: يوفر قياس الحرارة المدمج تعويضًا خامًا، بينما تعمل خوارزميات التعلم الآلي التكيفية على تحسين نماذج التصحيح بمرور الوقت بناءً على بيانات الاستخدام التجريبية. تجسد هذه الأنظمة الهجينة المسار الحالي نحو الذكاء السيبراني المادي.

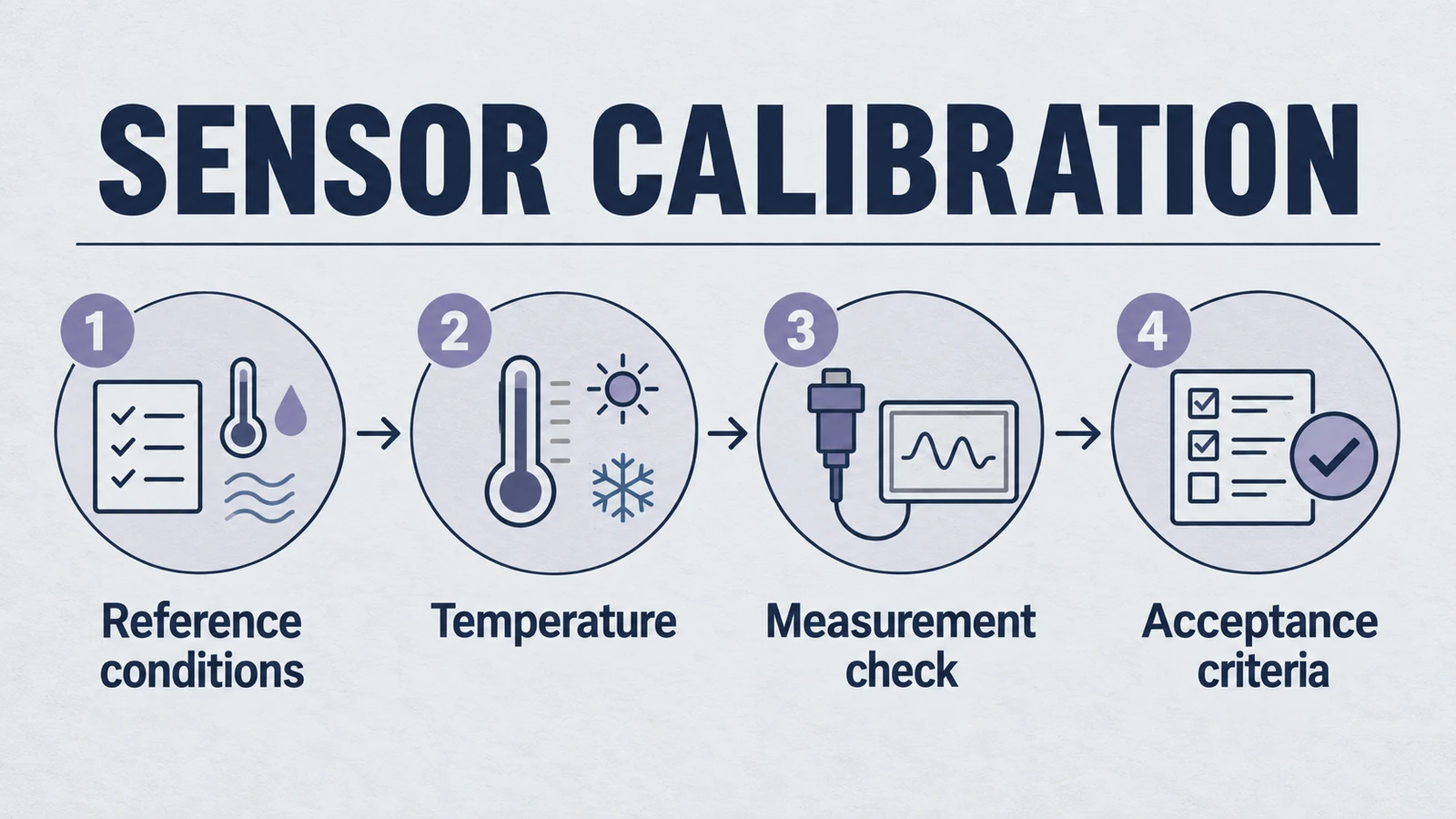

المعايرة كضرورة مترولوجية

يعالج تعويض درجة الحرارة التقلبات الديناميكية، لكن المعايرة تعمل كمرساة معرفية، مما يضمن بقاء القياسات جديرة بالثقة عبر آفاق زمنية ممتدة. تعوض المعايرة ليس فقط عن المتغيرات البيئية الخارجية ولكن أيضًا عن الانجراف النظامي الجوهري. وتشمل هذه إجهاد المواد داخل المحولات الكهروضغطية، وتدهور الاستقطاب، وضغوط التركيب.

1. بروتوكولات معايرة المصنع

تخضع المستشعرات عادةً لمعايرة أولية في سياقات خاضعة للرقابة المخبرية. تؤسس هذه العملية خط أساس للمطابقة يتماشى مع المعايير الدولية مثل ISO/IEC 17025. ومع ذلك، فإن معايرة المصنع مؤقتة بطبيعتها، لأنها لا تأخذ في الاعتبار التآكل التراكمي اللاحق أو عدم التجانس البيئي غير المتوقع.

2. المعايرة الميدانية في الموقع

تعد إعادة المعايرة الدورية داخل الوسط التشغيلي الفعلي للمستشعر أمرًا ضروريًا. تتضمن هذه الإجراءات قياس الأداء المرجعي، والتحسين التكراري للمعلمات، والتحقق عبر التدرجات البيئية. في صناعات مثل المعالجة البتروكيماوية أو الطيران، غالبًا ما يتم تدوين المعايرة الميدانية من قبل الهيئات التنظيمية كمسألة امتثال. تتطلب محولات قياس التدفق معايرة ميدانية منتظمة للحصول على قراءات دقيقة.

3. أنظمة المعايرة الذاتية الآلية

تؤكد النماذج الناشئة بشكل متزايد على الاستقلالية. تدمج المستشعرات ذاتية المعايرة حلقات ردود فعل داخلية تقوم بتقييم انجراف القياس بشكل دوري وتنفيذ تعديلات تصحيحية دون تدخل بشري. تمثل هذه الأنظمة ذات الحلقة المغلقة تقدمًا كبيرًا نحو الدقة المستدامة في النظم البيئية الموزعة لإنترنت الأشياء.

4. المعايرة المقارنة متعددة المستشعرات

يستفيد نهج بديل من إجماع المستشعرات. يمكن لشبكات المستشعرات داخل النشر معايرة نفسها بشكل متكرر ضد بعضها البعض، وتحديد القيم المتطرفة والتقارب على خطوط أساس مشتركة. هذه الطريقة قوية بشكل خاص في عمليات النشر واسعة النطاق مثل المدن الذكية أو شبكات إنترنت الأشياء الصناعية.

أفضل الممارسات للدقة المستدامة

للحفاظ على النزاهة التشغيلية عبر عمليات النشر المتنوعة، يجب على الممارسين إضفاء الطابع المؤسسي على الممارسات التالية:

1. نشر آليات تعويض متعددة الطبقات، ودمج قياس الحرارة للأجهزة، والنماذج الخوارزمية، والمعايرة السياقية في وقت واحد.
2. تأسيس دورات إعادة المعايرة بناءً على التقلبات البيئية، وكثافة استخدام الجهاز، ومعايير الامتثال التنظيمي.
3. الاحتفاظ بسجلات أرشيفية لبيانات خط الأساس، مما يضمن إمكانية تتبع الانجراف طويل الأجل ومعالجته تجريبيًا.
4. حماية الأجهزة من الاضطرابات الخارجية مثل جزيئات الغبار، والأبخرة الكيميائية، والصدمات الميكانيكية، ودخول الرطوبة.
5. دمج بروتوكولات التحقق التي تتضمن مقارنة روتينية مع المراجع المترولوجية الخارجية.
6. اعتماد أطر الصيانة التنبؤية، حيث تشير تحليلات الأداء بشكل استباقي إلى احتياجات المعايرة قبل ظهور التدهور الوظيفي.

التطبيقات الخاصة بالصناعة

تتطلب الصناعات المختلفة مناهج مخصصة لـ دقة مستشعر الموجات فوق الصوتية والمعايرة:

الطب والرعاية الصحية

تتطلب محولات الموجات فوق الصوتية الطبية أعلى معايير الدقة. يعد تعويض درجة الحرارة أمرًا بالغ الأهمية في التصوير التشخيصي حيث تؤثر الدقة دون المليمتر على رعاية المرضى. تتطلب الأجهزة العلاجية بالموجات فوق الصوتية أيضًا معايرة دقيقة لضمان نتائج علاج متسقة.

التصنيع الصناعي

في بيئات التصنيع، تستفيد محولات اللحام بالموجات فوق الصوتية من تعويض درجة الحرارة القوي للحفاظ على جودة وصلة متسقة. تتطلب أنظمة التنظيف الصناعية معايرة دقيقة لتحسين كفاءة التنظيف ومنع تلف المكونات الحساسة.

قياس التدفق

يجب أن تأخذ محولات تدفق السائل في الاعتبار تغيرات درجة الحرارة في كل من السائل والبيئة المحيطة. تعد أنظمة قياس تدفق الغاز حساسة بشكل خاص لتأثيرات درجة الحرارة بسبب الطبيعة القابلة للضغط للغازات.

التطبيقات تحت الماء والبحرية

تواجه مستشعرات الموجات فوق الصوتية تحت الماء تحديات معايرة فريدة بسبب تغيرات الضغط ودرجة الحرارة مع العمق. تتطلب محولات المياه العميقة خوارزميات تعويض متخصصة لمراعاة الخصائص الصوتية المتغيرة مع العمق ودرجة الحرارة.

تقنيات المعايرة المتقدمة

تستخدم تقنيات معايرة مستشعر الموجات فوق الصوتية الحديثة منهجيات متطورة:

المعايرة متعددة النقاط

بدلاً من المعايرة أحادية النقطة، تنشئ المناهج متعددة النقاط منحنيات معايرة عبر نطاق التشغيل بأكمله. هذا مهم بشكل خاص لـ المحولات الصوتية واسعة النطاق التي تعمل عبر مسافات قياس متنوعة.

المعايرة الديناميكية

قد لا تلتقط المعايرة الثابتة جميع الفروق الدقيقة التشغيلية. تتضمن المعايرة الديناميكية تعديلًا مستمرًا بناءً على مقاييس الأداء في الوقت الفعلي والتعليقات البيئية. هذا النهج ضروري لـ أجهزة التجميل الدقيقة ومحولات علاج الوجه.

التحكم الإحصائي في العمليات

يساعد تنفيذ طرق التحكم الإحصائي في العمليات (SPC) في تحديد انجراف المعايرة قبل أن يؤثر على دقة القياس. هذا النهج الاستباقي ذو قيمة خاصة في بيئات التصنيع ذات الحجم الكبير التي تستخدم محولات اللحام الصناعية.

الاتجاهات المستقبلية في دقة المستشعر

يكمن مستقبل دقة مستشعر الموجات فوق الصوتية في الأنظمة الذكية والتكيفية التي تجمع بين استراتيجيات تعويض متعددة:

• المعايرة المدعومة بالذكاء الاصطناعي: خوارزميات التعلم الآلي التي تعمل باستمرار على تحسين معلمات المعايرة بناءً على البيانات التشغيلية
• تكامل الحوسبة المتطورة: قدرات المعالجة في الوقت الفعلي التي تتيح إجراء تعديلات التعويض الفوري
• شبكات المعايرة اللاسلكية: شبكات المستشعرات الموزعة التي تشارك بيانات المعايرة وتحسن الدقة بشكل جماعي
• الصيانة التنبؤية: الأنظمة التي تتوقع احتياجات المعايرة قبل حدوث تدهور الدقة

الخلاصة

يشكل الحفاظ على دقة مستشعر الموجات فوق الصوتية تحديًا تقنيًا ومعرفيًا. تواجه استراتيجيات التعويض تقلبات الظروف المحيطة، بينما تعزز المعايرة جدارة القياسات بالثقة ضد حتمية الانجراف النظامي. عند دمجها، توفر هاتان الاستراتيجيتان المزدوجتان سقالة يمكن بناء بنى تحتية للقياس موثوقة وعالية الدقة عليها.

مع انتقال الصناعات نحو الأتمتة المفرطة، والأنظمة السيبرانية المادية، والحوكمة المرتكزة على البيانات، تفترض دقة الاستشعار بالموجات فوق الصوتية دورًا أساسيًا. إن إهمال التعويض أو المعايرة ليس مجرد إشراف تقني بل هو ضعف هيكلي يعرض الموثوقية التشغيلية للخطر. على العكس من ذلك، فإن الاستثمار في بنى تحتية قوية للتعويض والمعايرة هو تأكيد الالتزام بالصرامة العلمية، والسلامة النظامية، والجدارة بالثقة المعرفية.

في الختام، لا ينبغي تفسير الجدل بين التعويض والمعايرة على أنه ثانوي بل على أنه مكون لإمكانية الاستشعار بالموجات فوق الصوتية الجدير بالثقة. بالنسبة لأصحاب المصلحة عبر المجالات - المهندسين، وعلماء القياس، والمنظمين، والقادة الصناعيين - فإن الضرورة واضحة: يعتمد مستقبل الاستشعار الدقيق على السعي الدؤوب للدقة من خلال التعويض المتعمد والمعايرة المنضبطة.
