مقدمة
محول الموجات فوق الصوتية هو قلب عدد كبير من الأنظمة الحديثة: من الفحص غير الإتلافي، إلى التنظيف الصناعي، إلى القياس الذكي في خطوط الإنتاج. ورغم انتشاره، ما زالت قرارات الاختيار تُتخذ أحيانًا بسطحية: “تردد أعلى = أفضل” أو “أي محول Piezo سيعمل”. النتيجة غالبًا تأخير بالمشروع، عدم استقرار في الأداء، أو تكلفة تشغيل أعلى من المتوقع.
في هذا الدليل، سنبني الصورة كاملة من منظور هندسي وتجاري معًا:
- ما هو محول الموجات فوق الصوتية فعليًا؟
- كيف يحوّل الطاقة بين الكهرباء والصوت الميكانيكي؟
- ما الفرق بين الأنواع الرئيسية ومتى تختار كل نوع؟
- كيف تحدد المواصفات المناسبة بدل الاعتماد على التخمين؟
- ما معايير اختيار مصنع أو مورد موثوق؟
ما هو محول الموجات فوق الصوتية؟
هو عنصر كهروميكانيكي يحول الإشارة الكهربائية إلى اهتزازات ميكانيكية بترددات أعلى من 20 kHz، ويمكنه أيضًا استقبال الموجات المرتدة وتحويلها لإشارات كهربائية قابلة للمعالجة. هذا التحويل ثنائي الاتجاه يجعله أساسًا في الاستشعار والقياس والمعالجة الصوتية عالية الدقة.
المكونات الأساسية
- العنصر الكهرضغطي: غالبًا من PZT، وهو المسؤول عن تحويل الطاقة.
- طبقة المطابقة الصوتية: لتحسين انتقال الطاقة إلى الوسط (هواء/سائل/صلب).
- الظهر الميكانيكي (Backing): للتحكم بعرض النطاق والتخميد.
- الهيكل الخارجي: للحماية الميكانيكية والتوصيل والعزل البيئي.
إذا كنت تريد فهمًا أعمق لعلاقة المواد بالأداء، راجع مقارنة مواد PZT.
كيف تعمل محولات الموجات فوق الصوتية؟
المبدأ الفيزيائي
تعتمد أغلب المحولات على التأثير الكهرضغطي: عند تطبيق مجال كهربائي متناوب على السيراميك، يتشوه ميكانيكيًا ويولد موجة فوق صوتية. وعند استقبال موجة عائدة، يحدث العكس ويتولد خرج كهربائي.
وضع الإرسال
- مولد الإشارة ينتج تردد التشغيل المستهدف.
- العنصر الكهرضغطي يهتز ميكانيكيًا قرب الرنين.
- تنتقل الموجة عبر طبقة المطابقة إلى الوسط.
- تتفاعل الموجة مع الهدف أو الحدود الفيزيائية.
وضع الاستقبال
- تصل الإشارة المرتدة إلى سطح المحول.
- ينضغط العنصر الكهرضغطي ميكانيكيًا.
- يتولد خرج كهربائي متناسب مع الإشارة.
- تقوم دائرة المعالجة باستخراج الوقت/السعة/التردد.
نجاح النظام يعتمد على توازن ثلاثي: المادة، الرنين، ومطابقة المعاوقة. تجاهل أي ضلع منها يُفقدك جزءًا كبيرًا من الكفاءة.
الأنواع الرئيسية لمحولات الموجات فوق الصوتية
1) Contact vs Immersion
Contact مناسبة للتطبيقات الميدانية المباشرة، بينما Immersion تمنح تكرارية أعلى عند الفحص الآلي داخل السوائل. إذا كان مشروعك يتضمن بيئة مغمورة، استعرض حلول Underwater.
2) Single-element vs Array
Single-element أبسط وأقل تكلفة، بينما المصفوفات تقدم تحكمًا متقدمًا في التوجيه والتركيز وتناسب الفحوص المعقدة والتصوير الأكثر دقة.
3) High frequency vs Low frequency
قاعدة أساسية: التردد الأعلى = دقة مكانية أعلى، والتردد الأقل = اختراق أكبر. لا يوجد “أفضل مطلق”، بل “أنسب للتطبيق”.
| نطاق التردد | الميزة الأساسية | أمثلة تطبيقية |
|---|---|---|
| 20-100 kHz | اختراق عالٍ وقدرة معالجة | تنظيف صناعي، سونار، تطبيقات قدرة |
| 100 kHz-1 MHz | توازن بين الدقة والاختراق | NDT، قياس تدفق، قياس مسافة |
| 1-20 MHz | دقة عالية جدًا | تصوير طبي، فحص مواد رقيقة |
4) تطبيقات متخصصة
- Atomizing: مثل تطبيقات الترذاذ الطبي والضباب الدقيق.
- NDT probes: كالمجسات الزاوية وتأخير الخط.
- High-power process: مثل التنظيف واللحام.

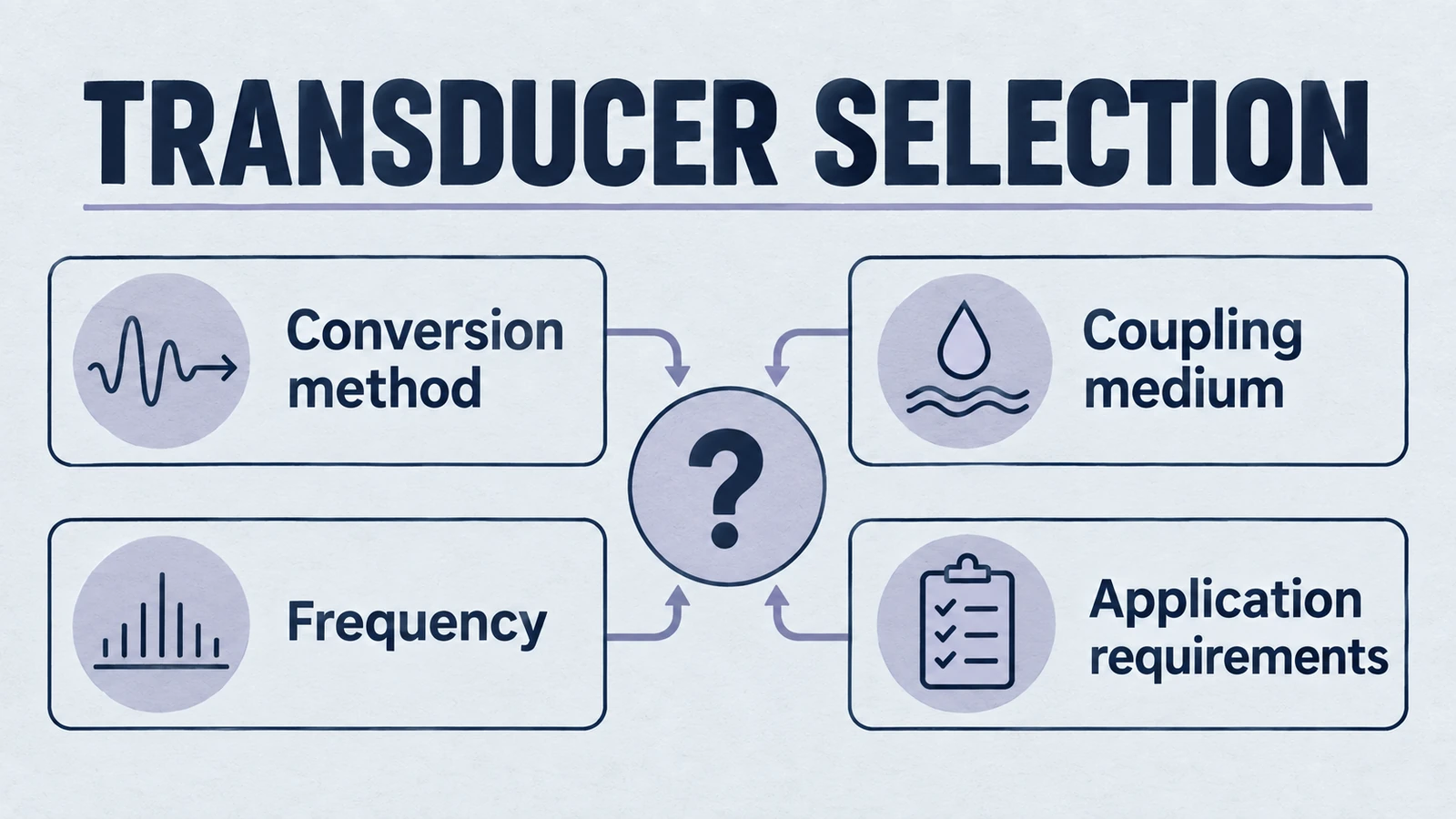

كيف تختار المحول المناسب لتطبيقك؟
1) ابدأ من متطلبات الدقة والاختراق
- مواد سميكة: تردد أقل.
- تفاصيل دقيقة: تردد أعلى.
- قياس هوائي: نطاق 40-200 kHz غالبًا بداية مناسبة.
2) اختر مادة Piezo حسب نمط التشغيل
- Soft PZT: حساسية أعلى للاستشعار.
- Hard PZT: كفاءة أفضل في القدرة العالية والتشغيل المستمر.
تطبيقات القدرة العالية تحتاج فهمًا واضحًا لـ d33 و Qm. راجع هذا الدليل قبل تثبيت المواصفة.
3) قيّم بيئة التشغيل
- الحرارة القصوى المتوقعة.
- التعرض للرطوبة أو المواد الكيميائية.
- طريقة التثبيت الميكانيكي.
- طول الكابل وتأثيره على الإشارة.
4) لا تفصل المحول عن الإلكترونيات
قرار المحول يجب أن يتوافق مع driver، مطابقة المعاوقة، وسيناريو المعالجة الرقمية. أي عدم توافق هنا قد ينسف الأداء حتى لو كانت قطعة المحول ممتازة.
أين تُستخدم هذه المحولات فعليًا؟
NDT والفحص
فحص اللحامات، قياس السمك، كشف العيوب الداخلية في المواد المركبة والمعدنية.
التنظيف والمعالجة
إزالة الملوثات الدقيقة عبر ظاهرة التجويف، خصوصًا في القطاعات الطبية والإلكترونية. لقراءة تقنية متقدمة حول هذا المجال راجع تأثير المواد الكهرضغطية على كفاءة التنظيف.
القياس والأتمتة
استشعار المسافة، المستوى، والتدفق في عمليات صناعية متغيرة. يمكنك استعراض حلول Flow وSensors.
التطبيقات تحت الماء
سونار، قياس عمق، واتصال صوتي في بيئات بحرية قاسية عبر مكونات مخصصة.
اختيار المورد: أين تقع المخاطرة الحقيقية؟
معظم مشاكل المشاريع لا تأتي من مبدأ العمل، بل من جودة التنفيذ والإمداد. لذلك قبل الشراء، اطلب من المورد:
- بيانات رنين ومعاوقة فعلية لكل دفعة.
- مؤشرات d33/Qm مع نطاق التفاوت.
- توثيق اختبار حراري وتشغيلي.
- قدرة تعديل التصميم (OEM/ODM) عند الحاجة.
- مرونة في العينات والكمية المبدئية.
إذا كنت تقارن بين تقنيات التحويل نفسها (Piezo مقابل حلول مغناطيسية)، اطلع على هذا التحليل المقارن.
أسئلة متكررة
ما هو الحد الذي نعتبره “فوق صوتي”؟
أي تردد أعلى من 20 kHz يعتبر فوق سمع الإنسان.
هل كل محول فوق صوتي هو Piezoelectric؟
الأغلبية نعم، لكن توجد تقنيات أخرى. عمليًا، Piezo يسيطر على أغلب التطبيقات بسبب المرونة والكفاءة.
ما العمر التشغيلي المتوقع؟
يعتمد على القدرة، الحرارة، ونمط التشغيل. في التطبيقات الحساسة يمكن أن يتجاوز سنوات، وفي تطبيقات القدرة يتطلب إدارة حرارية وصيانة دورية.
الخلاصة
محول الموجات فوق الصوتية ليس “قطعة قياسية” فحسب، بل قرار هندسي يؤثر على دقة النظام وكفاءته وعمره. كلما حددت مبكرًا العلاقة بين التطبيق، التردد، المادة، والإلكترونيات، زادت فرصة نجاح المنتج من أول دورة تطوير.
إذا كنت تبحث عن حل قياسي أو مخصص لتطبيقك القادم، تواصل مع فريقنا عبر صفحة الاتصال أو ابدأ مباشرة من كتالوج المنتجات.
