شرح الكهرباء الضغطية للمهندسين: المبادئ والحدود

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
767 كلمة
4 دقيقة قراءة
التكنولوجيابحثعلم المواد

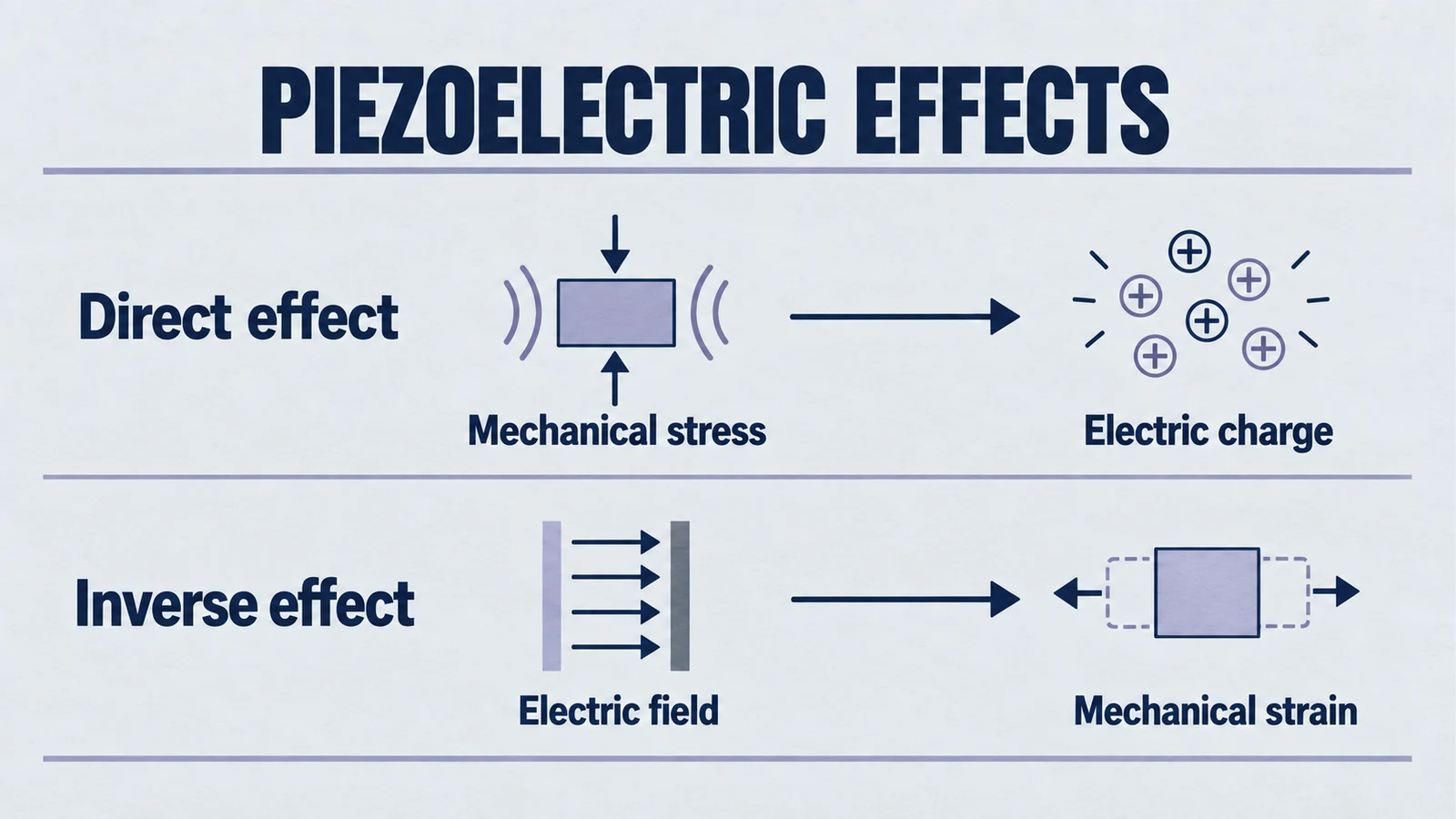

التأثيرات الكهرضغطية: التأثير المباشر، الإجهاد الميكانيكي، الشحنة الكهربائية، التأثير العكسي، المجال الكهربائي، الانفعال الميكانيكي.

التأثير المباشر · الإجهاد الميكانيكي · الشحنة الكهربائية · التأثير العكسي · المجال الكهربائي · الانفعال الميكانيكي

علم الكهرضغطية: المبادئ الأساسية والآليات والتطبيقات

مقدمة

تمثل الكهرضغطية ظاهرة اقتران كهروميكانيكية أساسية حيث تولد مواد معينة شحنة كهربائية عند تطبيق إجهاد ميكانيكي، وعلى العكس من ذلك، تخضع لتشوه ميكانيكي عند تعرضها لمجال كهربائي.منذ ملاحظتها الأولية في عام 1880 من قبل بيير وجاك كوري، أثرت الكهرضغطية بشكل عميق على الابتكار التكنولوجي عبر مجالات متعددة، بما في ذلك التشخيص الطبي، وتكنولوجيا الاستشعار، والأنظمة الإلكترونية المتقدمة.إن الفهم الشامل للظواهر الكهرضغطية أمر حتمي للمهندسين والباحثين المكرسين لتحسين أداء المواد واستكشاف تطبيقات جديدة.

محور القرار الهندسي: قم بترجمة النظرية الكهرضغطية الأساسية إلى اختيارات تصميم لنوع المادة والهندسة والهامش الحراري وظروف التحميل قبل الانتهاء من بنية المستشعر أو محول الطاقة.

ما هي الكهرضغطية؟

مصطلح "الكهرضغطية"، المشتق من اليونانية "piezein"، بمعنى "الضغط"، يغلف الخاصية الجوهرية لمواد بلورية وبوليمرية محددة لإظهار استجابة استقطاب كهربائي عند الضغط عليها ميكانيكيًا.يشكل هذا السلوك المتبادل - الذي يظهر كلا من التأثيرات الكهرضغطية المباشرة(الميكانيكية إلى الكهربائية) والعكسية(الكهربائية إلى الميكانيكية) - الأساس للعديد من التطورات التكنولوجية الحديثة.

الفيزياء التي تدعم الكهرضغطية

هياكل الشبكة البلورية واعتبارات التماثل

تتطلب الكهرباء الضغطية الخطية التقليدية فئة بلورية غير متناظرة مركزية مناسبة. إن غياب التماثل الانعكاسي وحده لا يكفي: فالصنف 432 غير متماثل مركزي ولكنه غير كهرضغطي. استخدم تماثل المادة وموتر المعامل بدلاً من التعامل مع كل فئة على أنها كهرضغطية.

الآليات على المستوى الذري: محاذاة ثنائي القطب وإزاحة الشحنة

على المستوى الذري، يؤدي تطبيق الإجهاد الميكانيكي إلى إزاحة نسبية للأيونات داخل الشبكة البلورية، مما يغير لحظات ثنائي القطب الموجودة أو يولد لحظات جديدة.تخلق هذه الإزاحة استقطابًا صافيًا وإمكانات كهربائية ملحوظة عبر المادة.تشكل محاذاة وإعادة محاذاة هذه الأقطاب الثنائية في ظل ظروف ميكانيكية مختلفة الأصل المجهري للظواهر الكهرضغطية.

التأثيرات الكهرضغطية المباشرة والعكسية

  • التأثير الكهرضغطي المباشر: يؤدي الإجهاد الميكانيكي (T) إلى إزاحة كهربائية (D).
  • التأثير الكهرضغطي العكسي: يؤدي تطبيق المجالات الكهربائية إلى تشوه ميكانيكي (إجهاد).

يتم وصف هذه العلاقة الثنائية كميًا بواسطة المعادلة الشدية: Di = dijk Tjk + εTil El. ينطبق المصطلح الأول وحده عندما تكون E = 0؛ εT هي السماحية عند الضغط المستمر

حيث:

  • Di هو متجه الإزاحة الكهربائية.
  • d ijk هو الموتر الكهرضغطي، المميز للمادة.
  • Tjk يشير إلى موتر الإجهاد الميكانيكي.

المواد الكهرضغطية: التصنيف والخصائص والتطبيقات

تصنيف المواد الكهرضغطية

  • البلورات الطبيعية: الكوارتز وملح روشيل عبارة عن بلورات كهرضغطية ذات موترات معاملات وحدود بيئية مميزة. لا تقم بنقل ثبات الكوارتز إلى ملح روشيل الاسترطابي أو ترتيبها حسب علامة حساسية عامة واحدة.
  • السيراميك الاصطناعي: تيتانات زركونات الرصاص (PZT)، تيتانات الباريوم (BaTiO3) - تقدم معاملات اقتران كهروميكانيكية فائقة وتطبيقًا صناعيًا واسعًا.تتميز موادنا الخزفية المتقدمة بخصائص كهرضغطية ممتازة.
  • البوليمرات الكهرضغطية: فلوريد البولي فينيل (PVDF) - بارز للمرونة والملاءمة في الأجهزة الإلكترونية القابلة للارتداء والمرنة.

تحليل مقارن لخصائص المواد الكهرضغطية

نوع المادة المعامل الكهرضغطي(d33) ثابت العزل الكهربائي(εr) المتانة الميكانيكية الاستقرار الحراري
كوارتز صفر في مكون d33 البلوري التقليدي؛ مكونات الموتر الأخرى غير صفرية منخفض عالية ممتازة
سيراميك PZT عالية عالية متوسطة متوسطة
بوليمرات PVDF متوسطة متوسطة عالي(مرن) محدود

تطبيقات الكهرضغطية في الصناعة وتقنيات المستهلك

التطبيقات الصناعية

  • التصوير الطبي: محولات الطاقة بالموجات فوق الصوتية القائمة على الكهرضغطية في التصوير التشخيصي بالموجات فوق الصوتية. تستخدم محولات الطاقة HJ-2806 الخاصة بنا هذه المبادئ.
  • التقييم غير المدمر(NDE): أجهزة استشعار كهرضغطية للكشف عن العيوب الهيكلية.
  • حصاد الطاقة: توليد الطاقة الكهربائية من الاهتزازات الميكانيكية المحيطة، وتشغيل أنظمة إنترنت الأشياء المستقلة.

تطبيقات المستهلك

  • أنظمة الإشعال: أجهزة الإشعال الكهرضغطية في ولاعات الغاز الاستهلاكية وإشعال الموقد.
  • أنظمة الصوت: مكبرات صوت وميكروفونات كهرضغطية مدمجة تقدم مزايا التصغير. استكشف المحولات الصوتية.
  • التقنيات القابلة للارتداء: الدمج في الأقمشة الذكية والإلكترونيات المرنة لحصاد الطاقة والتطبيقات الحسية.

لمراجعة تطبيق التأثير الكهرضغطي المباشر على مستوى المكوّن، قارن قضيب سيراميكي لالتقاط الاهتزاز 6 × 1.5 × 1.5 مم، قضيب سيراميكي لالتقاط الاهتزاز 10 × 1 × 1 مم وقضيب سيراميكي لالتقاط الاهتزاز 10 × 1.5 × 1 مم. أكّد اتجاه الاستقطاب وطريقة التلامس الميكانيكي ودائرة الدخل قبل تقييم أداء الالتقاط.

الاتجاهات الناشئة والابتكارات في أبحاث الكهرضغطية

تطوير مواد كهرضغطية خالية من الرصاص

حفزت المخاوف البيئية أبحاثًا مكثفة في مركبات كهرضغطية بديلة خالية من الرصاص، مثل نيوبات الصوديوم والبوتاسيوم(KNN)، مما يوفر خصائص كهروميكانيكية مماثلة مع تأثير بيئي منخفض.

أجهزة كهرضغطية نانوية

سهلت التطورات في تكنولوجيا النانو تطوير أجهزة كهرضغطية نانوية، مما أتاح حساسية ودقة وتكاملًا محسنًا في الأنظمة الكهروميكانيكية الدقيقة(MEMS) والأنظمة الكهروميكانيكية النانوية(NEMS).تتضمن تكنولوجيا الاستشعار المتقدمة الخاصة بنا هذه الابتكارات.

ابتكارات الطب الحيوي وحصاد الطاقة

تستفيد التطبيقات الطبية الحيوية الناشئة، بما في ذلك الأجهزة القابلة للزرع التي تعمل بالطاقة الميكانيكية الحيوية، من الآليات الكهرضغطية لإمداد الطاقة المستدام ذاتيًا، مما يعزز بشكل كبير استقلالية الجهاز وجودة حياة المريض.

دور الذكاء الاصطناعي في تحسين المواد الكهرضغطية

يعمل دمج الذكاء الاصطناعي ومنهجيات التعلم الآلي على تحويل عمليات اكتشاف المواد الكهرضغطية وتحسينها، مما يتيح النمذجة التنبؤية وتوليف التركيبات الكهرضغطية المتقدمة بخصائص مخصصة.

الخلاصة والاستشارة المهنية

يظل الفهم الشامل للكهرضغطية - من المبادئ الذرية إلى التطبيقات العملية - محوريًا لدفع الابتكار التكنولوجي وتطوير أنظمة كهروميكانيكية جديدة.سيؤدي الاستكشاف المستمر وتحسين المواد الكهرضغطية بلا شك إلى تعزيز التطورات عبر المناظر الطبيعية العلمية والصناعية المتنوعة.

القراءة الهندسية ذات الصلة

للحصول على الخبرة التفصيلية والاستشارة فيما يتعلق بالمواد الكهرضغطية عالية الأداء والحلول الخاصة بالتطبيقات، يرجى الاتصال بالمتخصصين لدينا للحصول على التوجيه المهني.
