تعد المواد الكهرضغطية أساسية لمجموعة واسعة من التقنيات الحديثة، وتلعب دورًا حاسمًا في أجهزة الاستشعار، و المشغلات، و التصوير الطبي، و حاصدات الطاقة، والمزيد. تمتلك هذه المواد خاصية فريدة: يمكنها تحويل الطاقة الميكانيكية إلى طاقة كهربائية والعكس صحيح من خلال التأثير الكهرضغطي. هذه القدرة المزدوجة تجعلها لا غنى عنها في الصناعات التي تتطلب دقة عالية وكفاءة وتصغيرًا.
لتعظيم أداء وموثوقية الأجهزة الكهرضغطية، يجب على المهندسين والباحثين فهم المؤشرات الكمية التي تحدد سلوكها. من بين العديد من المعلمات المستخدمة لـ توصيف المواد الكهرضغطية، فإن الثوابت الثلاثة الأكثر أهمية هي d33 و k و Qm. يكشف كل من هذه الثوابت عن سمات أداء محددة مثل الحساسية والكفاءة والمتانة تحت التحميل الميكانيكي أو الكهربائي المتكرر.
في هذه المدونة، نتعمق في المعنى التقني والآثار المادية والتطبيقات العملية لهذه الثوابت لدعم اختيار المواد المستنير، وتصميم النظام، وتحسين الأداء في مشاريعك الكهرضغطية.
ما هي الثوابت الكهرضغطية؟
الثوابت الكهرضغطية هي معلمات عددية محددة تصف كيفية استجابة المواد الكهرضغطية للمحفزات الكهربائية أو الميكانيكية. تشكل هذه الثوابت أساس علم المواد الكهرضغطية وهي ضرورية للمحاكاة والنمذجة والنماذج الأولية للأجهزة.
يسمح فهم هذه الثوابت للمهندسين بما يلي:
- التنبؤ بخرج الجهاز تحت الإثارة الميكانيكية أو الكهربائية
- تحسين المواد والهندسة لاحتياجات التطبيق المحددة
- مقارنة المواد الكهرضغطية المختلفة ذات عوامل الشكل المماثلة

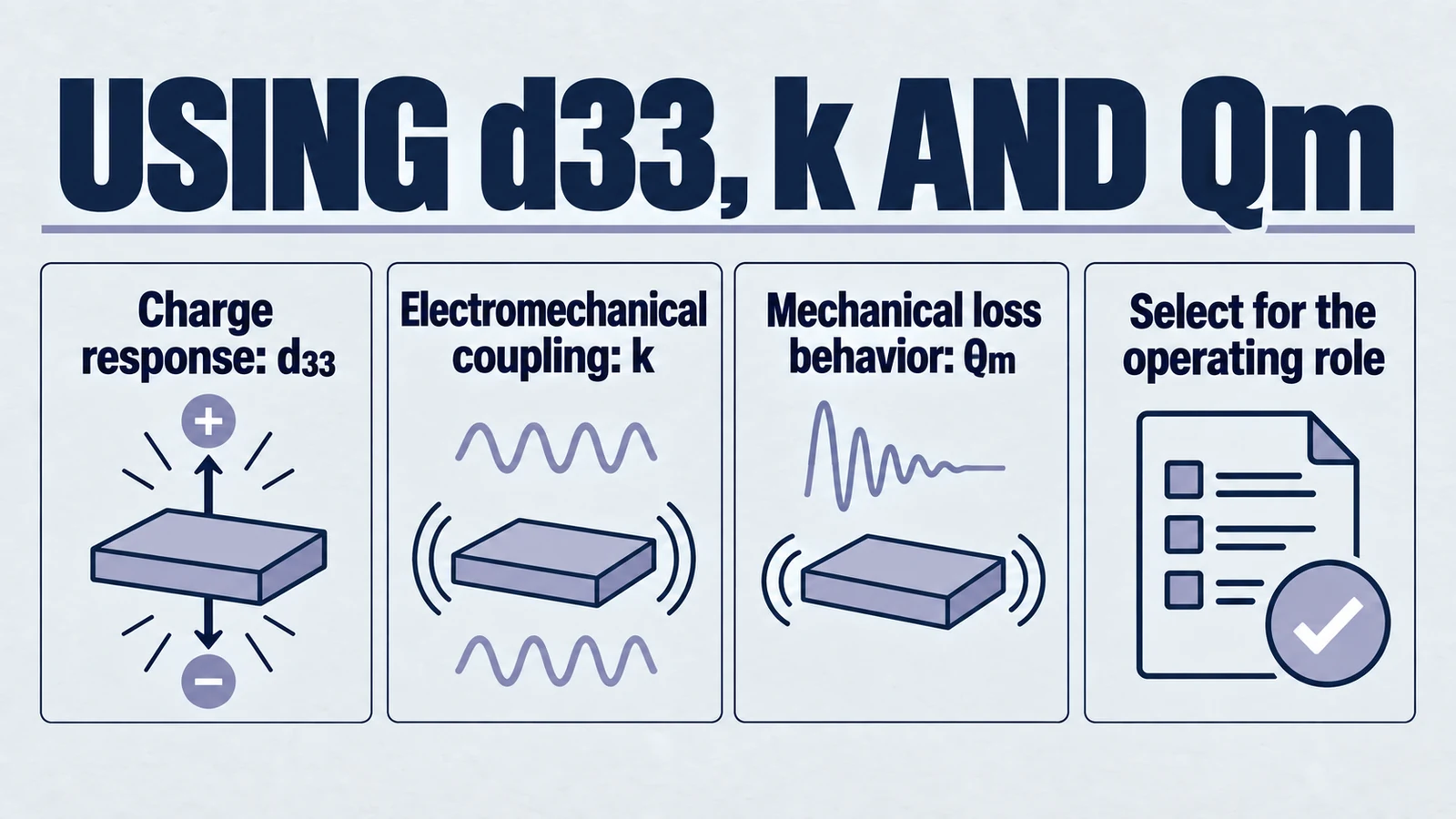

تشمل الثوابت الكهرضغطية الأكثر شيوعًا ما يلي:
- d33 – معامل الشحنة الكهرضغطية
- k – معامل الاقتران الكهروميكانيكي
- Qm – عامل الجودة الميكانيكية
يعكس كل ثابت خاصية مميزة ولكنها مترابطة للمادة الكهرضغطية ويخبرنا كيف ستتصرف المادة تحت أنواع مختلفة من التحميل أو بيئات التشغيل.
d33 – معامل الشحنة الكهرضغطية
التعريف: يحدد ثابت الشحنة الكهرضغطية d33 الشحنة الكهربائية المولدة لكل وحدة من الإجهاد الميكانيكي (أو بدلاً من ذلك، الانفعال الميكانيكي المولد لكل وحدة من المجال الكهربائي المطبق) على طول نفس محور اتجاه الاستقطاب.
الوحدات: pC/N (بيكو كولوم لكل نيوتن)
المعنى الفيزيائي:
- تشير قيمة d33 العالية إلى تفاعل ميكانيكي-كهربائي قوي، مما يجعل المادة مثالية للتطبيقات التي تكون فيها قوة الإشارة والحساسية أمرًا بالغ الأهمية.
- يعد ثابت d33 مهمًا بشكل خاص في عمليات الوضع الطولي، مثل محولات الطاقة بالموجات فوق الصوتية من نوع الإبرة أو أجهزة استشعار القوة.
حالات الاستخدام:
- مجسات الموجات فوق الصوتية الطبية (مثل تخطيط صدى القلب، التصوير قبل الولادة)
- أجهزة الاستشعار الصوتية والهيدروفونات
- مشغلات عالية الدقة في مراحل تحديد المواقع الدقيقة
القيم النموذجية:
- PZT الصلب: ~100–300 pC/N (مناسب لتطبيقات الطاقة)
- PZT اللين: ~300–600 pC/N (مناسب للاستشعار والتشغيل)
k – معامل الاقتران الكهروميكانيكي
التعريف: يعبر معامل الاقتران k عن مدى كفاءة تحويل المادة الكهرضغطية للطاقة الكهربائية إلى طاقة ميكانيكية والعكس صحيح. إنه رقم بلا أبعاد (0 < k < 1) وغالبًا ما يتم تمثيله كنسبة مئوية للراحة.
المتغيرات:
- k33: الاقتران الطولي
- k31: الاقتران المستعرض
- kp: الاقتران المستوي
- kt: اقتران وضع السمك
التفسير:
- يشير k الأعلى إلى كفاءة تحويل طاقة أعلى، وهو أمر بالغ الأهمية في كل من أنظمة التحويل النشطة والسلبية.
- تؤثر قيمة k على النطاق الترددي والحساسية والمقاومة الميكانيكية.
أمثلة التطبيق:
- أنظمة حصاد الطاقة (لتعظيم الكفاءة الميكانيكية إلى الكهربائية)
- محولات الطاقة بالموجات فوق الصوتية الرنانة (مثل الاختبار غير المدمر أو اللحام)
- المحركات الكهرضغطية والجيروسكوبات
القيم النموذجية:
- PZT اللين: k33 ~0.70–0.75
- PZT الصلب: k33 ~0.60–0.68
ملاحظة هندسية: يجب دائمًا النظر في قيمة k جنبًا إلى جنب مع d33. على سبيل المثال، قد تكون المادة ذات k العالي ولكن d33 المعتدل فعالة ولكنها لا تنتج بالضرورة إشارات كبيرة.
Qm – عامل الجودة الميكانيكية
التعريف: يقيس عامل الجودة الميكانيكية Qm حدة الرنين الميكانيكي من خلال تحديد كمية الطاقة المفقودة كحرارة أو احتكاك داخلي أثناء التشغيل الدوري. يتم تعريفه على أنه نسبة الطاقة المخزنة إلى الطاقة المبددة لكل دورة.
التفسير:
- تشير قيمة Qm العالية إلى خسائر ميكانيكية منخفضة، مما يؤدي إلى استقرار رنين عالٍ ونطاق ترددي ضيق.
- يعد Qm أمرًا بالغ الأهمية لتطبيقات الطاقة التي تعتمد على الرنين للأداء، مثل التنظيف بالموجات فوق الصوتية أو الكيمياء الصوتية.
التطبيقات:
- أدوات اللحام بالموجات فوق الصوتية عالية الطاقة
- أجهزة الاستشعار ومحولات الطاقة الرنانة في الأتمتة الصناعية
- مذبذبات التردد المستقر وأجهزة التصفية
القيم النموذجية:
- PZT الصلب: Qm ~500–1500
- PZT اللين: Qm ~50–200
اعتبار النطاق الترددي:
- تفضل الأجهزة التي تتطلب تحكمًا حادًا في التردد (مثل المرشحات والرنانات) Qm أعلى.
- قد تستفيد التطبيقات التي تتطلب استجابة تردد أوسع (مثل التصوير) من Qm أقل.
اختيار المادة المناسبة بناءً على الثوابت
يعتمد اختيار أفضل مادة كهرضغطية على موازنة d33 و k و Qm وفقًا لمتطلبات تطبيقك. فيما يلي نظرة عامة أكثر تفصيلاً حول كيفية توافق قيم الثوابت المختلفة مع متطلبات الجهاز العملية.
| نوع التطبيق | خصائص الثابت المفضلة |
|---|---|
| أجهزة استشعار طبية عالية الحساسية | d33 عالي جدًا، k معتدل، Qm أقل لنطاق ترددي أوسع |
| محولات الطاقة بالموجات فوق الصوتية للطاقة | Qm عالي للرنين، k عالي لتحويل الطاقة، d33 معتدل |
| مشغلات دقيقة | d33 عالي للحركة الدقيقة، k معتدل، Qm أقل للمرونة |
| أنظمة تصوير واسعة النطاق | d33 عالي، Qm أقل لاستيعاب نطاق تردد واسع |
| مرشحات تردد الرنين | Qm عالي جدًا، k عالي لاستجابة تردد ضيقة ومستقرة |
| حاصدات الطاقة | k و d33 متوازنان، Qm محسن بناءً على أهداف إنتاج الطاقة |
غالبًا ما تتضمن المادة المثالية مقايضات. على سبيل المثال، قد تؤدي زيادة Qm إلى تعزيز الرنين ولكنها تقلل من استجابة النظام. يعد العمل مع مورد يفهم هذه التفاصيل الدقيقة أمرًا ضروريًا لضبط مواصفات المواد وفقًا لاحتياجاتك الفريدة.
الخلاصة
الثوابت الكهرضغطية مثل d33 و k و Qm ليست مجرد معلمات أكاديمية - إنها أدوات عملية توجه هندسة الأجهزة عالية الأداء. إن فهم المعنى الفيزيائي والمقايضات بين هذه الثوابت يمكّن المصممين من التحسين لقوة الإشارة أو كفاءة الطاقة أو الاستقرار الميكانيكي أو النطاق الترددي اعتمادًا على حالة الاستخدام.
سواء كنت تعمل على مصفوفة الموجات فوق الصوتية الطبية من الجيل التالي، أو تطور أنظمة سونار قوية، أو تدمج أجهزة استشعار ذكية في المعدات الصناعية، فإن قدرتك على تفسير وتطبيق الثوابت الكهرضغطية ستؤثر بشكل مباشر على نجاح منتجك.
