تعد محولات الطاقة بالموجات فوق الصوتية مكونات أساسية في أنظمة الاستشعار والتشغيل الحديثة، مما يتيح التحكم الدقيق والقياس والاتصال عبر مجموعة واسعة من الصناعات. من الأتمتة الصناعية والتحكم الآلي إلى التصوير الطبي، والتنظيف بالموجات فوق الصوتية، ومراقبة تدفق السوائل، فإن أدوارها متنوعة وحاسمة للمهمة. من بين الأنواع المختلفة المتاحة، ظهرت تقنيتان مهيمنتان: محولات الطاقة بالموجات فوق الصوتية الكهروضغطية والمغناطيسية. لكل منها مبادئ تشغيل فريدة ونقاط قوة وحالات استخدام مثالية. في هذه المدونة، سنغوص بعمق في العلم وراء هذه التقنيات، ونقارن خصائص أدائها، ونشرح لماذا تقدم المحولات الكهروضغطية غالبًا حلاً متفوقًا في العديد من التطبيقات الهندسية.
فهم التقنيات
ما هو محول الطاقة بالموجات فوق الصوتية الكهروضغطي؟

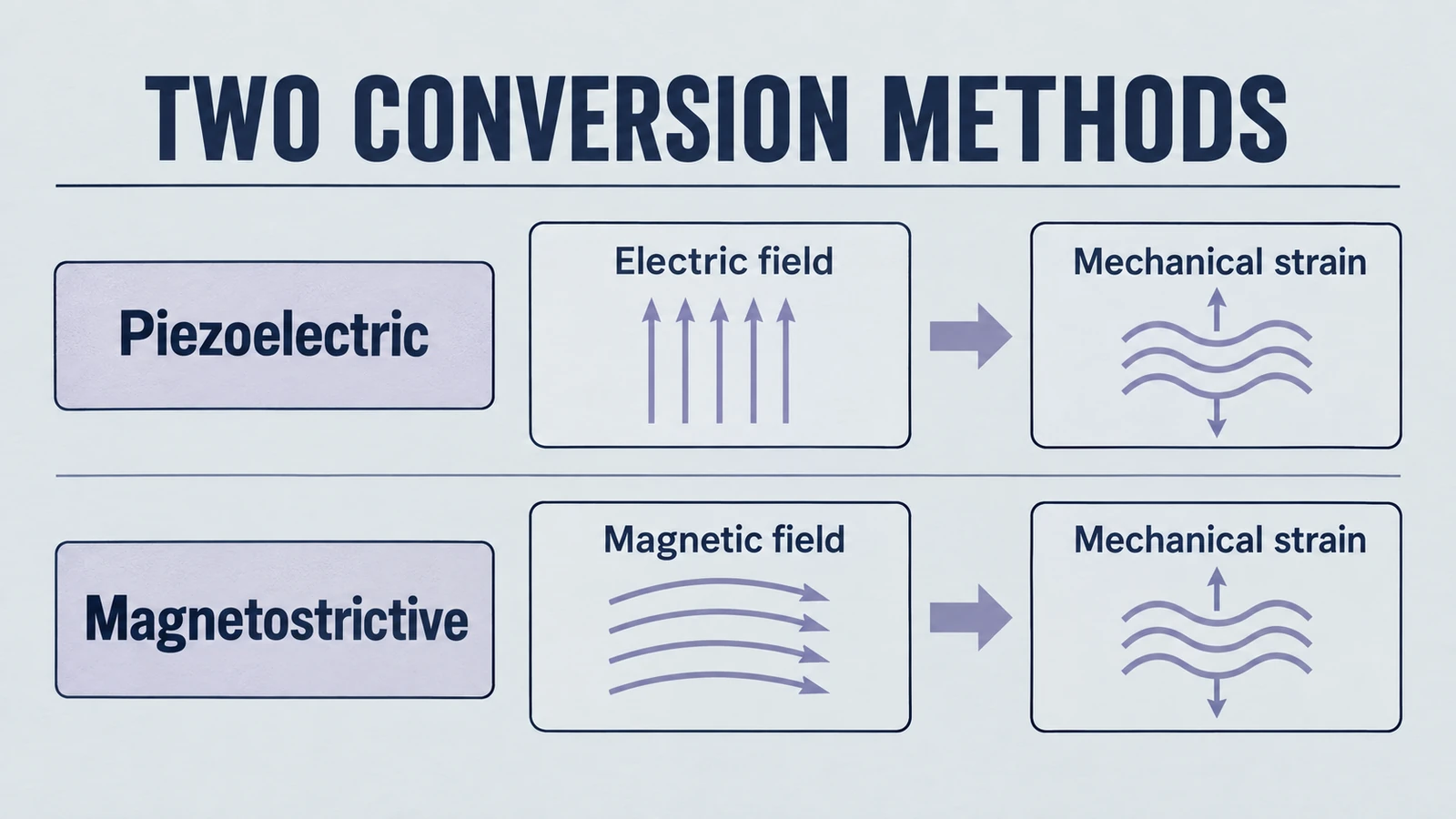

تعمل محولات الطاقة بالموجات فوق الصوتية الكهروضغطية بناءً على التأثير الكهروضغطي - وهي ظاهرة فيزيائية حيث تولد مواد معينة شحنة كهربائية استجابةً للإجهاد الميكانيكي، وعلى العكس من ذلك، تخضع لتشوه ميكانيكي عند تعرضها لمجال كهربائي. يمكن لهذه المواد، وعادة ما تكون سيراميك مثل PZT (تيتانات زركونات الرصاص)، أن تعمل كمرسلات ومستقبلات للموجات فوق الصوتية. هذا التحويل ثنائي الاتجاه فعال للغاية وسريع الاستجابة بشكل استثنائي، مما يجعل محولات بيزو مثالية للتطبيقات التي تتطلب استجابة إشارة سريعة ودقة عالية وقدرة واسعة على التكيف مع التردد.
يمكن تصنيع المواد الكهروضغطية بأشكال وسماكات مختلفة، مما يسمح للمصممين بتخصيص خصائص الأداء مثل تردد الرنين وسعة الإزاحة والحساسية الاتجاهية. أدت هذه المزايا إلى اعتمادها على نطاق واسع في أجهزة الموجات فوق الصوتية الطبية، ومستشعرات السيارات، وكاشفات فقاعات الهواء، ومقاييس التدفق، والمزيد.
ما هو محول الطاقة بالموجات فوق الصوتية المغناطيسي؟
على النقيض من ذلك، تعتمد المحولات المغناطيسية على التأثير المغناطيسي. في هذه العملية، تغير مواد مثل النيكل أو السبائك القائمة على الحديد أو المعادن الأرضية النادرة المتقدمة مثل Terfenol-D شكلها تحت تأثير مجال مغناطيسي. عند تطبيق مجال مغناطيسي متناوب، تتوسع المادة الأساسية وتتقلص بترددات فوق صوتية، مما يولد اهتزازات ميكانيكية تنتشر كموجات صوتية. تتضمن هذه المحولات عادةً ملفًا (لإنشاء المجال المغناطيسي)، ونواة مغناطيسية، ووسط اقتران.
على الرغم من أن الأجهزة المغناطيسية قوية وقادرة على إخراج طاقة عالية، فإن عملية التحويل تقدم قصورًا ميكانيكيًا ومغناطيسيًا، مما يؤدي غالبًا إلى أوقات استجابة أبطأ وقدرات تردد أقل وكفاءة طاقة منخفضة مقارنة بـ نظيراتها الكهروضغطية.
بيزو مقابل مغناطيسي: الاختلافات الرئيسية في لمحة
| الميزة | محول كهروضغطي | محول مغناطيسي |
|---|---|---|
| مبدأ التشغيل | التأثير الكهروضغطي (كهربائي-ميكانيكي) | التأثير المغناطيسي (مغناطيسي-ميكانيكي) |
| المادة | سيراميك PZT أو بلورات | نيكل، Terfenol-D، أو سبائك أخرى |
| نطاق التردد | واسع (كيلو هرتز إلى عشرات ميجا هرتز) | محدود (عادة <100 كيلو هرتز) |
| وقت الاستجابة | سريع للغاية | متوسط إلى بطيء |
| كفاءة الطاقة | عالية | متوسطة إلى منخفضة |
| الحجم وعامل الشكل | مضغوط، قابل للتخصيص | أكبر وأضخم بسبب الملفات والمواد الأساسية |
| استقرار درجة الحرارة | جيد (قابل للتخصيص عبر اختيار المواد) | ممتاز للبيئات القاسية |
| تكلفة التصنيع | أقل عند الحجم | أعلى بسبب التعقيد وتكلفة المواد |
| التطبيقات | التصوير، التشخيص، المستشعرات، البخاخات | التنظيف الصناعي، اللحام، أنظمة السونار |
لماذا تتفوق المحولات الكهروضغطية غالبًا
على الرغم من نقاط القوة المحددة للمحولات المغناطيسية، تُفضل محولات الطاقة بالموجات فوق الصوتية الكهروضغطية في غالبية سيناريوهات الاستشعار والتشغيل. دعنا نوضح السبب:
1. استجابة تردد أوسع
المحولات الكهروضغطية قادرة على العمل من بضعة كيلو هرتز إلى عدة ميجا هرتز. يدعم نطاق التردد الواسع هذا كلاً من التصوير عالي الدقة (كما هو موضح في التصوير بالموجات فوق الصوتية الطبية) والكشف الدقيق، مما يجعلها لا تقدر بثمن في أنظمة التشخيص والتحكم المتقدمة.
2. عامل شكل وتصغير فائق
يسمح الهيكل المتأصل لـ السيراميك الكهروضغطي بتصنيعها بتصميمات رفيعة للغاية ومضغوطة - مثالية للأنظمة المدمجة الحديثة، والمجسات الطبية المحمولة باليد، ووحدات التحكم في السوائل المصغرة، ومستشعرات المصانع الذكية.
3. توفير الطاقة واستقرار الأداء
مع الحد الأدنى من الطاقة المفقودة أثناء التحويل، تتفوق الأنظمة الكهروضغطية في البيئات محدودة الطاقة مثل الأجهزة اللاسلكية والأدوات التي تعمل بالبطارية والكاشفات المحمولة. تؤدي هذه الكفاءة إلى توليد حرارة أقل، واستقرار أكبر، وعمر افتراضي أطول للمكونات.
4. قابلية ضبط المواد والتحكم الهندسي
يمكن تطعيم مواد بيزو بدقة لتلبية متطلبات التطبيق المحددة، مثل Qm العالي للتعامل مع الطاقة، أو d33 العالي لأقصى قدر من الحساسية. يتمتع المهندسون بمرونة هائلة لتخصيص خصائص مثل ثابت العزل الكهربائي، والامتثال الميكانيكي، وتردد الرنين.
5. سلسلة توريد ناضجة وإنتاج اقتصادي
السوق العالمية لـ السيراميك الكهروضغطي راسخة، مما يتيح وفورات الحجم التي تخفض التكاليف. هذا مهم بشكل خاص في الأنظمة المنتجة بكميات كبيرة مثل مستشعرات السيارات، والإلكترونيات الاستهلاكية، والأجهزة الطبية القابلة للارتداء.
6. ملفات تعريف إشارة نظيفة لدقة القياس
تنتج المحولات الكهروضغطية أشكال موجية أكثر حدة مع تشويه توافقي منخفض. في NDT (الاختبار غير المدمر) والقياس الدقيق، يترجم هذا الوضوح إلى نسب إشارة إلى ضوضاء أفضل وكشف أكثر موثوقية عن العيوب.
متى تفكر في الحلول المغناطيسية
على الرغم من أن المحولات الكهروضغطية تهيمن في مقاييس الأداء، إلا أن هناك حالات تتألق فيها التكنولوجيا المغناطيسية. وتشمل هذه:
- الظروف البيئية القاسية: يمكن للنوى المغناطيسية تحمل صدمات ميكانيكية أعلى، وتقلبات درجات حرارة أوسع، ومواد كيميائية أكالة.
- الاستخدام الصناعي الشاق: يناسب بناؤها القوي اللحام بالموجات فوق الصوتية، أو أنظمة تنظيف التكهف، أو التطبيقات التي تتطلب إخراج طاقة مستدام.
- أنظمة السونار والبحرية المحددة: نظرًا لخصائصها المغناطيسية، يتم استخدامها في أنظمة تحت الماء والسونار المختارة حيث يكون انعكاس الإشارة عبر الوسائط الكثيفة أمرًا بالغ الأهمية.
ومع ذلك، فهذه حالات استخدام متخصصة مقارنة بالقدرة الواسعة على التكيف وتعدد استخدامات التصميمات الكهروضغطية.
الحكم النهائي: بيزو يقود الطريق في الموجات فوق الصوتية الحديثة
إذا كنت تزن محولات الطاقة بالموجات فوق الصوتية بيزو مقابل المغناطيسية، ففكر في أولوياتك:
- هل تحتاج إلى دقة عالية التردد؟ ← اختر بيزو.
- هل تحتاج إلى تكامل مضغوط؟ ← اختر بيزو.
- هل تقوم بالتحسين من أجل التكلفة والكفاءة؟ ← اختر بيزو.
فقط في البيئات القاسية جدًا أو المتخصصة حيث تكون المتانة الميكانيكية السائبة أمرًا بالغ الأهمية، ستكون المحولات المغناطيسية مناسبة بشكل أفضل.
بالنسبة للغالبية العظمى من التطبيقات - خاصة تلك الموجودة في الأجهزة الطبية والمستشعرات الذكية والأنظمة الموفرة للطاقة والأتمتة من الجيل التالي - تقدم محولات الطاقة بالموجات فوق الصوتية الكهروضغطية أداءً لا مثيل له وفوائد من حيث التكلفة ومرونة في التصميم.
