تلعب المواد الكهرضغطية دورًا أساسيًا في مجموعة واسعة من التقنيات الحديثة، من التصوير الطبي بالموجات فوق الصوتية إلى المشغلات الصناعية عالية الدقة وأجهزة الاستشعار المستخدمة في الفضاء والروبوتات وحصاد الطاقة. إن قدرتها الفريدة على تحويل الإجهاد الميكانيكي إلى طاقة كهربائية - والعكس صحيح - تجعلها لا غنى عنها في الأنظمة التي يكون فيها التحكم والدقة والاستجابة أمرًا بالغ الأهمية. ومع ذلك، فإن تحقيق الإمكانات الكاملة لهذه المواد يتطلب اختبار المواد الكهرضغطية بشكل دقيق وقابل للتكرار وموحد. يتعمق هذا الدليل في الأساليب والأدوات وأفضل الممارسات لـ اختبار المواد الكهرضغطية وتفسير النتائج للتطبيقات الواقعية.
لماذا يهم اختبار المواد الكهرضغطية
تؤثر خصائص أداء السيراميك الكهرضغطي والمركبات على عوامل حاسمة مثل دقة الإشارة وكفاءة الطاقة والتحمل الميكانيكي وعمر الجهاز الإجمالي. يتيح إجراء اختبار المواد الكهرضغطية الصارم للمصنعين والمهندسين ما يلي:
- التحقق من اتساق المواد من دفعة إلى أخرى واكتشاف عيوب التصنيع
- تحسين معلمات التصميم لتحسين الأداء الكهروميكانيكي
- تحديد مؤشرات الفشل المبكر في المكونات المستخدمة في البيئات القاسية
- اختيار تركيبة المواد الأكثر ملاءمة لحالة استخدام محددة
- دعم الامتثال لمعايير الجودة التنظيمية والخاصة بالصناعة
في القطاعات عالية المخاطر مثل الفضاء أو التشخيص الطبي، يمكن أن تؤدي حتى الانحرافات الطفيفة في السلوك الكهرضغطي إلى مشاكل في الأداء مكلفة أو مخاوف تتعلق بالسلامة، مما يجعل اختبار المواد الكهرضغطية ليس مفيدًا فحسب، بل ضروريًا. يعد فهم سبب أهمية الجودة في المكونات الكهرضغطية أمرًا بالغ الأهمية للحفاظ على أداء موثوق.
الخصائص الرئيسية للقياس في المواد الكهرضغطية
عند اختبار المواد الكهرضغطية، يجب تحديد العديد من الخصائص الكهربائية والميكانيكية والكهروميكانيكية لتقييم الملاءمة وضمان القدرة على التنبؤ بالأداء:
- ثابت الشحنة الكهرضغطية (d33, d31, d15): يمثل الشحنة الكهربائية المولدة لكل وحدة من الإجهاد الميكانيكي المطبق. مؤشر حاسم لاستجابة المواد.
- معامل الاقتران الكهروميكانيكي (k33, kp, kt): يقيس كفاءة تحويل الطاقة الكهربائية إلى طاقة ميكانيكية والعكس صحيح.
- ثابت العزل الكهربائي (εr): يحدد قدرة المادة على تخزين الطاقة الكهربائية داخل هيكلها - وهو أمر مهم للأداء السعوي ومطابقة المعاوقة.
- عامل الجودة الميكانيكية (Qm): يعكس حدة الرنين، مما يؤثر على استقرار التردد والحساسية وتبديد الطاقة.
- ترددات الرنين ومضاد الرنين (fr, fa): تكشف عن رؤى حول السلوك الميكانيكي الديناميكي للمادة وملاءمتها للتطبيقات الرنانة مثل محولات الطاقة بالموجات فوق الصوتية.
- ظل فقدان العزل الكهربائي (tanδ): يشير إلى الطاقة المفقودة كحرارة؛ يعتبر tanδ المنخفض مرغوبًا بشكل عام في أنظمة الاستشعار والتشغيل.
هذه المعلمات أساسية لفهم كيفية أداء أنواع مواد PZT المختلفة في التطبيقات المختلفة.

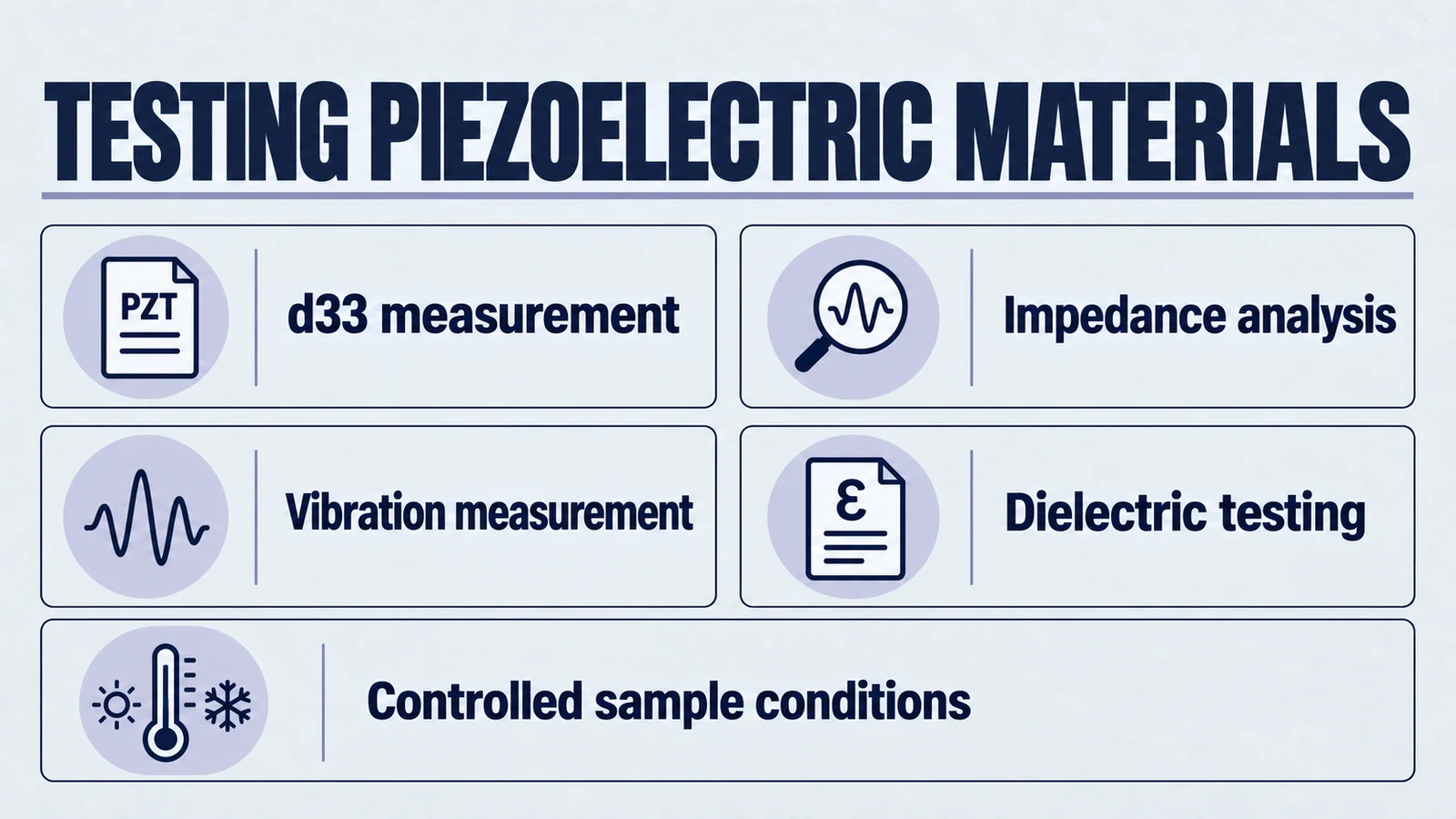

طرق الاختبار الشائعة للمواد الكهرضغطية
1. مقياس d33 (الطريقة شبه الساكنة المباشرة)
هذه أداة مستخدمة على نطاق واسع لتقييم معامل d33 بسرعة من خلال تطبيق قوة ميكانيكية منخفضة التردد على طول محور الاستقطاب وقياس الشحنة المستحثة. تشمل المزايا السرعة والبساطة، مما يجعلها مثالية لمراقبة الجودة في التصنيع. هذه الطريقة مفيدة بشكل خاص عند تقييم المواد لـ تطبيقات مستشعرات بيزو.
2. تحليل المعاوقة (طريقة الرنين ومضاد الرنين)
باستخدام محلل المعاوقة، يمكن للمرء قياس خصائص استجابة التردد للعنصر الكهرضغطي. من طيف المعاوقة، يمكن استخلاص ثوابت مختلفة مثل k و Qm والامتثال. توفر هذه الطريقة بيانات خصائص ديناميكية دقيقة للغاية وتعتبر معيارًا ذهبيًا للبحث والتطوير. يساعد فهم العوامل التي تؤثر على حساسية المستشعر الكهرضغطي في تحسين هذه القياسات.
3. مقياس بيزو برلينكورت (الطريقة الديناميكية)
تستخدم هذه الطريقة إجهادًا ميكانيكيًا صغيرًا للتيار المتردد لقياس ثابت d33 ديناميكيًا. إنها مفيدة بشكل خاص في تقييم المواد للتطبيقات التي تنطوي على اهتزازات ميكانيكية مستمرة، مثل أجهزة السونار و اللحام بالموجات فوق الصوتية.
4. قياس الاهتزاز بالليزر دوبلر (LDV)
تقنية بصرية غير تلامسية تستخدم أشعة الليزر لقياس سرعة وإزاحة الأسطح المهتزة بدقة متناهية. تعد LDV مفيدة بشكل خاص لاختبار المكونات الدقيقة الهشة أو الأغشية الرقيقة حيث تتداخل المجسات المادية مع الحركة. هذه التقنية قيمة لتوصيف المواد المستخدمة في مشغلات بيزو عالية الأداء.
5. التحليل الطيفي للعزل الكهربائي
في طريقة المجال الترددي هذه، يتم قياس ثابت العزل الكهربائي وظل الفقد عبر طيف واسع. يساعد هذا في فهم كيفية تصرف المادة في ظل ظروف مجال التيار المتردد المختلفة وهو ضروري لاختيار المواد في تطبيقات الاستشعار السعوي والترشيح.
6. أنظمة قياس الشحنة شبه الساكنة
يمكن للأنظمة المتقدمة التقاط خرج الشحنة ومدخلات القوة والإزاحة في وقت واحد لتوفير وظيفة نقل ميكانيكية إلى كهربائية كاملة للأشكال الهندسية المخصصة أو ظروف الإجهاد متعددة المحاور. هذه الأنظمة ضرورية لتطوير حلول مشغلات بيزو المخصصة.
إعداد العينات لاختبار دقيق
تعتمد نتائج اختبار المواد الكهرضغطية الموثوقة على إعداد العينة الدقيق. يمكن أن يؤدي الإعداد السيئ إلى بيانات منحرفة أو سوء تفسير. إليك ما يجب وضعه في الاعتبار:
- طلاء القطب: ضمان تغطية قطب موحدة ومنخفضة المقاومة. تشمل المواد الشائعة الفضة المتناثرة أو الذهب أو الأحبار الموصلة، والتي يتم اختيارها بناءً على متطلبات التردد ودرجة حرارة التشغيل.
- التحقق من الاستقطاب: تظهر المواد المستقطبة بشكل صحيح فقط استجابة كهرضغطية متسقة. تأكد من اتجاه الاستقطاب واكتماله باستخدام تقنيات مثل تفريغ الهالة أو رسم خرائط إزالة الاستقطاب الحراري.
- هندسة موحدة: كلما أمكن، قم بقطع العينات إلى أشكال قياسية (أقراص، ألواح، قضبان) بأبعاد معروفة للسماح بالقياسات المقارنة والمعايرة الدقيقة.
- الظروف البيئية: إجراء الاختبارات في بيئات ذات درجة حرارة ورطوبة محكومة لمنع الانجراف العازل أو التليين الميكانيكي.
يعد فهم كيفية اختيار السيراميك الكهرضغطي المناسب أمرًا ضروريًا قبل بدء عملية الاختبار.
تفسير نتائج الاختبار: ماذا تعني الأرقام حقًا
يجب تفسير نتائج الاختبار في سياق متطلبات التطبيق. الأرقام الخام مثل d33 من 600 pC/N أو Qm من 1200 مفيدة فقط عند مقارنتها بالاحتياجات الواقعية. على سبيل المثال:
- d33 عالي و Qm منخفض: مثالي للمشغلات التي تحتاج إلى إزاحات كبيرة ولكن ليس تحكمًا حادًا في التردد.
- Qm عالي ورنين ضيق: مثالي للمرشحات أو التطبيقات بالموجات فوق الصوتية حيث تكون انتقائية التردد أساسية.
- tanδ منخفض و εr مستقر: مفضل في أجهزة الاستشعار الموفرة للطاقة، خاصة في التطبيقات الطبية.
احذر من الإفراط في تحسين معلمة واحدة - غالبًا ما تتطلب التطبيقات الواقعية توازنًا بين الاستجابة الكهربائية والمتانة الميكانيكية والموثوقية البيئية. هذا مهم بشكل خاص عند مقارنة أجهزة الاستشعار الكهرضغطية مقابل التقليدية.
معايير الصناعة وبروتوكولات الاختبار
يضمن التوحيد القياسي مراقبة الجودة الموحدة والتوافق بين البائعين. الالتزام بالمبادئ التوجيهية الراسخة أمر بالغ الأهمية لكل من التطوير والتسويق:
- معيار IEEE 176-1987: يحدد طرق قياس المعاملات الكهرضغطية وعوامل الاقتران الكهروميكانيكي.
- IEC 61291-1: يتعلق بمعايير القياس لمحولات الطاقة الكهروصوتية وموثوقية الأداء.
- MIL-STD-1376: لتطبيقات الدفاع والفضاء، مما يضمن تفاوتات صارمة في مواصفات المحول.
تعد الشهادة وإمكانية تتبع عمليات الاختبار أمرًا بالغ الأهمية أيضًا في الصناعات الخاضعة للتنظيم مثل الرعاية الصحية والفضاء. عند اختيار مورد موثوق، تأكد من اتباعهم لهذه المعايير.
الاختبار لتطبيقات محددة
تتطلب التطبيقات المختلفة مناهج اختبار متخصصة:
اختبار الأجهزة الطبية
بالنسبة لـ تطبيقات الأجهزة الطبية، يعد اختبار التوافق الحيوي والاستقرار على المدى الطويل في ظل الظروف الفسيولوجية أمرًا بالغ الأهمية. تحاكي دورة درجة الحرارة واختبار التعب ظروف التشغيل الواقعية.
التطبيقات الصناعية
تتطلب المكونات الكهرضغطية الصناعية اختبارًا في ظل ظروف قاسية بما في ذلك درجات الحرارة المرتفعة والاهتزاز والتعرض للمواد الكيميائية. التطبيقات عبر الصناعات لكل منها متطلبات اختبار فريدة.
أنظمة حصاد الطاقة
بالنسبة لـ تطبيقات حصاد الطاقة، تعد قياسات الكفاءة وتحسين خرج الطاقة من الاهتمامات الأساسية.
تقنيات الاختبار المتقدمة
تستمر منهجيات الاختبار الناشئة في تطوير المجال:
- المجهر الماسح الضوئي: لرسم خرائط الخصائص النانوية
- اختبار الانبعاث الصوتي: للكشف عن الفشل في الوقت الفعلي
- ارتباط الصور الرقمية: لقياس الانفعال في المجال الكامل
- اختبار عالي السرعة: لتوصيف الاستجابة العابرة
تتماشى هذه التقنيات المتقدمة مع الاتجاهات الناشئة في التكنولوجيا الكهرضغطية.
تحديات الاختبار الشائعة والحلول
تنشأ العديد من التحديات بشكل شائع أثناء اختبار المواد الكهرضغطية:
- انحراف درجة الحرارة: استخدام أنظمة قياس معوضة لدرجة الحرارة وبيئات محكومة
- مقاومة التلامس: تنفيذ تصميم القطب المناسب وتقنيات الاتصال
- الاقتران الميكانيكي: ضمان ظروف تركيب وتحميل متسقة
- التداخل الكهرومغناطيسي: استخدام غرف محمية وتأريض مناسب
يساعد فهم هذه التحديات في تجنب المخاطر الشائعة في تصميم محول الطاقة الكهرضغطي.
مراقبة الجودة في التصنيع
يعد تنفيذ عمليات مراقبة الجودة القوية أمرًا ضروريًا لأداء المواد المتسق:
- مراقبة العمليات الإحصائية للمعلمات الرئيسية
- أنظمة الاختبار الآلي للإنتاج بكميات كبيرة
- أنظمة التتبع لتتبع الدفعات
- المعايرة المنتظمة لمعدات الاختبار
يضمن العمل مع مصنعي OEM ذوي الخبرة تنفيذ مراقبة الجودة المناسبة.
التطورات المستقبلية في تكنولوجيا الاختبار
يشمل مستقبل اختبار المواد الكهرضغطية ما يلي:
- أنظمة التحليل والتنبؤ المدعومة بالذكاء الاصطناعي
- تطورات الاختبار غير المدمر
- قدرات المراقبة في الموقع في الوقت الفعلي
- معدات اختبار مصغرة للاستخدام الميداني
ستستمر هذه التطورات في تحسين فهمنا لـ سلوك السيراميك الكهرضغطي وتحسين الأداء.
الخلاصة
يعد اختبار المواد الكهرضغطية أكثر بكثير من مجرد مربع اختيار فني - إنه ممارسة أساسية تضمن عمل الأجهزة كما هو مقصود، حتى في أكثر البيئات تطلبًا. من خلال تطبيق تقنيات الاختبار الصحيحة وفهم كيفية تفسير المقاييس الرئيسية مثل d33 و k و Qm و εr، يمكن للمهندسين التصميم بثقة ويمكن للمصنعين ضمان الجودة.
سواء كنت تقوم بإنشاء نماذج أولية لـ أجهزة استشعار بالموجات فوق الصوتية جديدة أو تنتج أقراص سيراميك بكميات كبيرة للمشغلات الصناعية، فإن اختبار المواد الكهرضغطية القوي يمكّن من اتخاذ قرارات أكثر ذكاءً ونتائج أفضل.
