تستخدم أجهزة الاستشعار الكهرضغطية على نطاق واسع في التطبيقات الصناعية والطبية والاستهلاكية نظرًا لاستجابتها السريعة وحجمها الصغير وقدرتها على تحويل الإجهاد الميكانيكي إلى إشارات كهربائية. ومع ذلك، تختلف حساسية هذه المستشعرات - مدى فعاليتها في اكتشاف التغيرات الميكانيكية الصغيرة والاستجابة لها - بشكل كبير بناءً على عوامل متعددة.

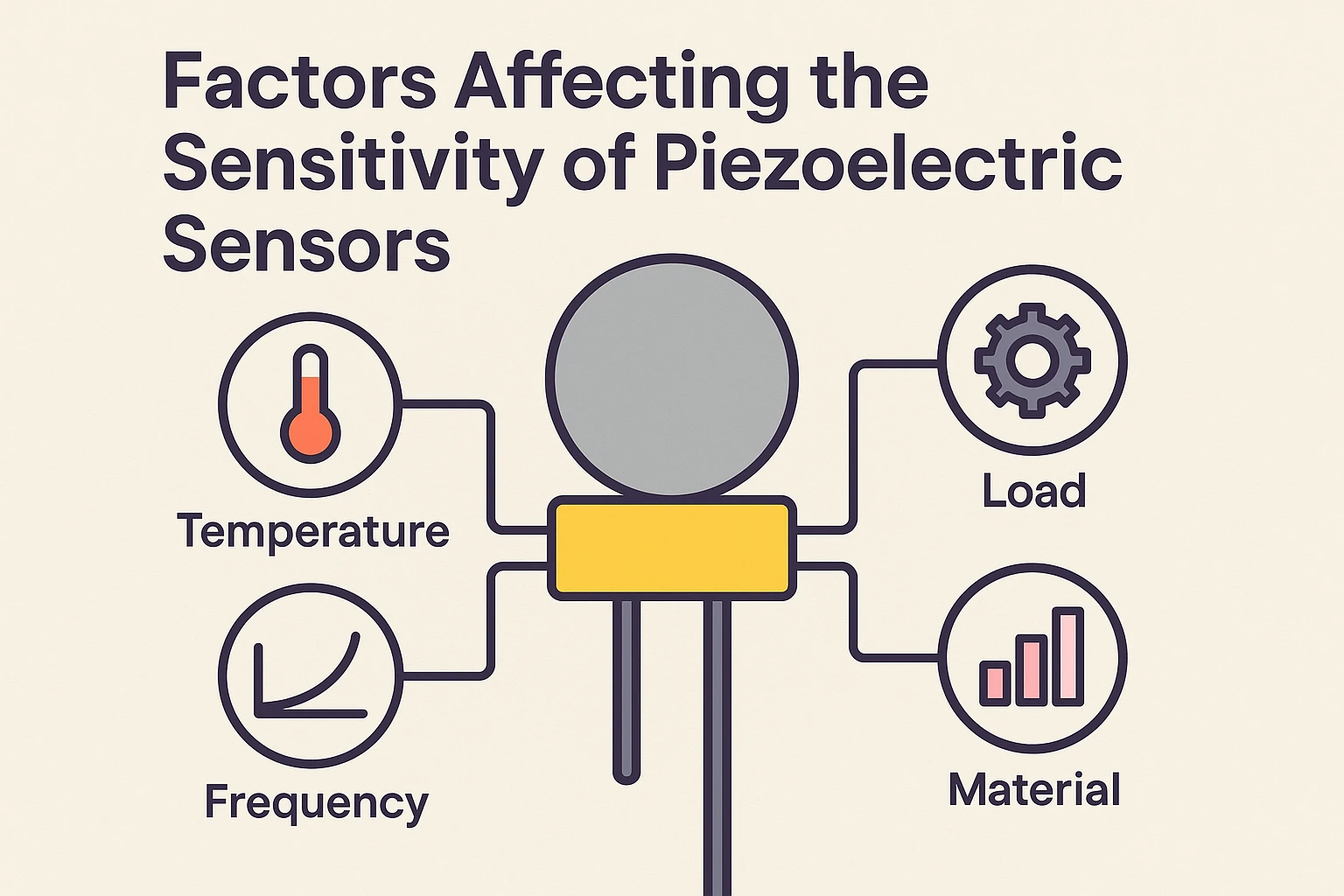

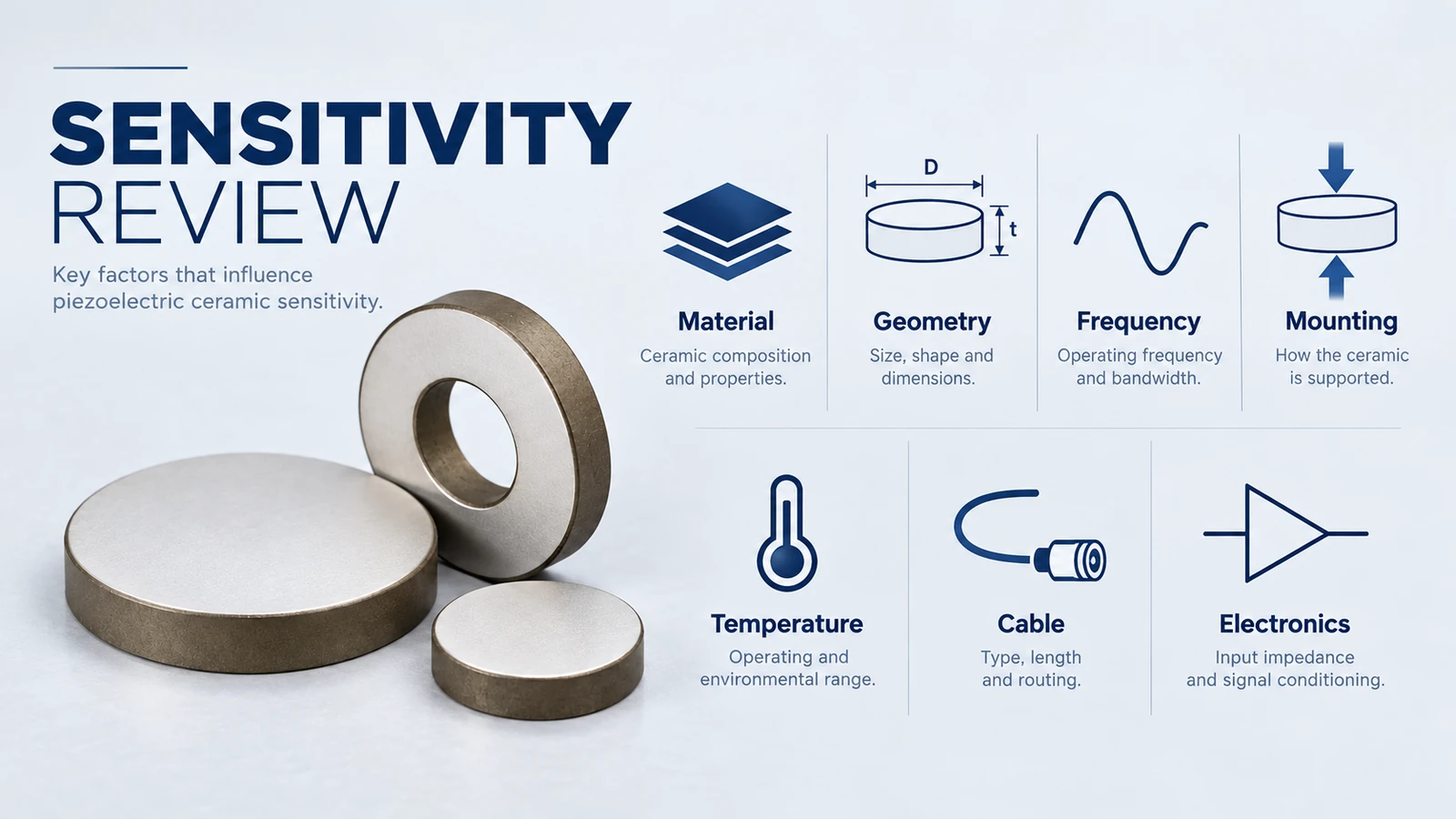

في هذه المقالة، نستكشف العناصر الرئيسية التي تؤثر على حساسية أجهزة الاستشعار الكهرضغطية، وكيف يمكن للمهندسين والمصممين تحسين أداء المستشعر لتطبيقاتهم المحددة.
1. خصائص المواد للعنصر الكهرضغطي
تلعب المادة الكهرضغطية في قلب المستشعر دورًا حاسمًا في تحديد الحساسية. تشمل المواد الشائعة:
- تيتانات زركونات الرصاص (PZT): توفر حساسية عالية وتستخدم على نطاق واسع في التطبيقات الصناعية.
- الكوارتز: كهرضغطي بشكل طبيعي ولكن بحساسية أقل.
- فلوريد البولي فينيل (PVDF): بوليمر مرن بمعاملات كهرضغطية أقل ولكنه مناسب للأجهزة القابلة للارتداء والمرنة.
المعلمات الرئيسية التي تؤثر على الحساسية:
- ثابت الشحنة الكهرضغطية (d₃₃, d₃₁): القيم الأعلى تعني توليد شحنة أكبر لكل وحدة قوة.
- ثابت العزل الكهربائي (εᵣ): يؤثر على خرج الجهد؛ التوازن بين الشحنة العالية والسعة القابلة للإدارة مثالي.
- معامل الاقتران الكهروميكانيكي (k): مقياس لكفاءة تحويل الطاقة.
اختيار المواد هو الأساس لتحسين أداء المستشعر. يجب على المهندسين الموازنة بين المتانة الميكانيكية وتوليد الشحنة والتوافق البيئي.
2. هندسة وأبعاد المستشعر
يؤثر حجم وشكل العنصر الكهرضغطي بشكل كبير على إشارة الخرج الخاصة به.
- العناصر الأكثر سمكًا تنتج شحنة أعلى تحت نفس الإجهاد الميكانيكي، مما يعزز الحساسية.
- مساحات السطح الأكبر تزيد من السعة، مما قد يخفف من خرج الجهد ولكنه يحسن نسبة الإشارة إلى الضوضاء.
- نسبة العرض إلى الارتفاع (الطول إلى السمك) تؤثر على سلوك الرنين وشكل الوضع.
التصميم الميكانيكي المناسب - مثل الكابولي الشبيه بالشعاع أو هياكل الغشاء للقياسات الديناميكية - يمكن أن يضخم الإجهاد ويحسن الاستجابة.
في التطبيقات عالية التردد مثل الموجات فوق الصوتية الطبية، غالبًا ما تستخدم طبقات رقيقة لمطابقة المعاوقة والحفاظ على الدقة، على الرغم من انخفاض سعة الإشارة.
3. ظروف التركيب والقيود الميكانيكية
يمكن أن تعزز طريقة تركيب المستشعر الحساسية أو تقمعها:
- الحواف المثبتة قد تقيد الانفعال، مما يقلل من الحساسية الفعالة.
- شروط الحدود الحرة تسمح بمزيد من التشوه وتوليد إشارة أعلى.
- قوة التحميل المسبق أو الإجهاد الميكانيكي الأولي يمكن أن يغير نطاق التشغيل الخطي للمستشعر ويحسن الدقة للإشارات الصغيرة.
يؤثر نوع المادة اللاصقة وصلابة لوحة التركيب وتصميم الإسكان جميعها على نقل الإجهاد الميكانيكي. بالنسبة للاستشعار الديناميكي، فإن تقليل التخميد الميكانيكي أمر بالغ الأهمية.
4. تردد الرنين وعرض نطاق التشغيل
تظهر أجهزة الاستشعار الكهرضغطية ذروة حساسية بالقرب من تردد الرنين الخاص بها. هذه فرصة وقيد في نفس الوقت:
- عند الرنين: أقصى حساسية ولكن عرض نطاق ترددي ضيق.
- تحت الرنين: سلوك أكثر خطية واستجابة تردد أوسع.
يجب على المصممين الموازنة بين الحساسية العالية وعرض نطاق التشغيل الواسع اعتمادًا على التطبيق، مثل التصوير بالموجات فوق الصوتية مقابل مراقبة الاهتزاز.
غالبًا ما يستخدم تحليل العناصر المحدودة (FEA) وتحليل المعاوقة لنمذجة وضبط سلوك الرنين في نماذج المستشعرات الأولية.
5. تأثيرات درجة الحرارة
يمكن أن تؤثر درجة الحرارة بشكل كبير على الأداء الكهرضغطي:
- درجة حرارة كوري (Tᶜ): بعد هذه النقطة، تختفي الكهرضغطية.
- الانجراف الحراري: يؤثر على الثابت الكهرضغطي وخصائص العزل الكهربائي، مما يقلل الحساسية بمرور الوقت أو في البيئات القاسية.
- اختيار المواد يجب أن يأخذ في الاعتبار نطاق درجة حرارة التشغيل لضمان استقرار الحساسية.
يمكن استخدام مواد بيزو متخصصة عالية الحرارة (مثل PZT-8 أو تيتانات البزموت) للتطبيقات التي تزيد عن 150 درجة مئوية، مثل أدوات مراقبة المحرك أو استكشاف النفط.
6. الحمل الكهربائي وتصميم الدائرة
يؤثر الحمل المتصل بالمستشعر الكهرضغطي على جودة الإشارة:
- حمل المعاوقة العالية يضخم خرج الجهد ولكنه قد يقلل من استجابة التردد.
- حمل المعاوقة المنخفضة يسمح بأداء أفضل عالي التردد ولكن على حساب سعة الإشارة.
تعد مطابقة المعاوقة واستخدام مكبرات الشحنة والتدريع المناسب أمرًا ضروريًا للحفاظ على الإشارة الحقيقية وتجنب تلوث الضوضاء.
يجب على المصممين أيضًا مراعاة السعة الطفيلية واقتران الضوضاء في تخطيط ثنائي الفينيل متعدد الكلور واختيار الكابلات.
7. العوامل البيئية والتطبيقية
- الرطوبة والرطوبة يمكن أن تؤدي إلى تدهور مواد المستشعر ومقاومة العزل، مما يؤدي إلى فقدان الإشارة أو الانجراف.
- الصدمة الميكانيكية والتعب تقلل الحساسية بمرور الوقت بسبب الشقوق الدقيقة أو إزالة الاستقطاب.
- التلوث على سطح القطب يمكن أن يؤثر على جمع الشحنة.
التعبئة المناسبة والختم والحماية البيئية ضرورية للحفاظ على الحساسية طويلة الأجل في الظروف القاسية.
على سبيل المثال، يمكن للمساكن المعدنية محكمة الغلق أو الطلاءات المطابقة تحسين الأداء طويل الأجل في التطبيقات الطبية الحيوية أو تحت الماء.
8. الشيخوخة وإزالة الاستقطاب بمرور الوقت
تخضع المواد الكهرضغطية للشيخوخة، خاصة في البيئات ذات الحمل العالي أو درجات الحرارة العالية:
- الشيخوخة تقلل من ثوابت العزل الكهربائي والكهرضغطية تدريجيًا.
- إزالة الاستقطاب بسبب الجهد الزائد أو درجة الحرارة المفرطة يمكن أن يؤدي إلى فقدان جزئي أو كامل للحساسية.
يمكن أن تساعد إعادة المعايرة المنتظمة أو استخدام مواد ذات معدلات شيخوخة أقل (مثل PZT المطعمة) في الحفاظ على أداء ثابت.
الخلاصة
تتأثر حساسية أجهزة الاستشعار الكهرضغطية بتفاعل معقد بين علم المواد والتصميم الميكانيكي والهندسة الكهربائية والظروف البيئية. من خلال فهم هذه العوامل والتحكم فيها، يمكن للمهندسين تصميم مستشعرات توفر دقة عالية وموثوقية واستقرارًا لتطبيقهم المحدد.
سواء كنت تعمل على محولات طاقة بالموجات فوق الصوتية دقيقة، أو أنظمة مراقبة صناعية، أو أجهزة طبية حيوية مرنة، فإن تحسين الحساسية هو المفتاح لإطلاق العنان للإمكانات الكاملة للتكنولوجيا الكهرضغطية.
