محولات الطاقة الكهرضغطية مقابل محولات الطاقة بالموجات فوق الصوتية: ما الفرق؟
عند استكشاف عالم تحويل الطاقة الكهروميكانيكية، هناك مصطلحان شائعان هما محولات الطاقة الكهرضغطية و محولات الطاقة بالموجات فوق الصوتية. هذه ليست تقنيات متنافسة، بل توجد في علاقة هرمية: محولات الطاقة بالموجات فوق الصوتية هي مجموعة فرعية متخصصة من محولات الطاقة الكهرضغطية.
فهم هذا التمييز ضروري للمهندسين والمصممين ومطوري المنتجات الذين يهدفون إلى اختيار المكون المناسب لتطبيقاتهم - سواء كان ذلك للاستشعار أو التشغيل أو نقل الإشارات عالية التردد. تهدف هذه المقالة إلى توضيح التعريفات والآليات وحالات الاستخدام والاختلافات الحاسمة بين هاتين الفئتين، مما يوفر دليلاً عمليًا لاختيار المكونات.
ما هي محولات الطاقة الكهرضغطية؟
محولات الطاقة الكهرضغطية هي أجهزة تستخدم التأثير الكهرضغطي لتحويل الطاقة الميكانيكية إلى طاقة كهربائية، والعكس صحيح. يلاحظ هذا التأثير في مواد معينة - الأكثر شيوعًا السيراميك الكهرضغطي مثل PZT (تيتانات زركونات الرصاص) - والتي تولد شحنة كهربائية تحت الضغط الميكانيكي، وتتشوه عند تعرضها لمجال كهربائي. تسمح هذه الوظيفة المزدوجة لمحولات الطاقة الكهرضغطية بالعمل كأجهزة استشعار ومشغلات.
الخصائص الرئيسية:
- المادة: سيراميك PZT، كوارتز، بوليمرات PVDF
- نطاق التردد: واسع، من الإشارات الثابتة إلى عدة ميجاهرتز
- التطبيقات: أجهزة استشعار الضغط، مقاييس التسارع، المشغلات، حصادات الطاقة، أجهزة استشعار الاهتزاز، أنظمة السونار
- عوامل الشكل: أقراص، حلقات، مكدسات متعددة الطبقات، أنابيب، ناتئ
تستخدم محولات الطاقة الكهرضغطية على نطاق واسع في التطبيقات التي تتطلب دقة عالية واستجابة سريعة وموثوقية في ظل الظروف القاسية. إن قدرتها على توفير قياسات دقيقة وتشغيل سريع في أجهزة مدمجة وسلبية تجعلها مناسبة للصناعات التي تتراوح من الطيران إلى الإلكترونيات الاستهلاكية.
بالإضافة إلى ذلك، فإن متانتها العالية وعدم وجود أجزاء متحركة تقلل من التآكل والصيانة، مما يجعلها حلاً فعالاً من حيث التكلفة للتطبيقات طويلة الأجل. تستخدم بعض الأنظمة المتقدمة محولات طاقة بيزو لمهام تحديد المواقع الدقيقة في تكنولوجيا النانو والبصريات.
ما هي محولات الطاقة بالموجات فوق الصوتية؟
محولات الطاقة بالموجات فوق الصوتية هي نوع محدد من محولات الطاقة الكهرضغطية المصممة للعمل في نطاق الترددات فوق الصوتية، وعادة ما تكون أعلى من 20 كيلو هرتز. تستخدم هذه الأجهزة اهتزازات عالية التردد لإصدار أو اكتشاف الموجات فوق الصوتية التي تنتقل عبر الهواء أو السائل أو الوسائط الصلبة، مما يتيح الاستشعار والتصوير بدون تلامس.
الخصائص الرئيسية:
- الوظيفة: انبعاث و/أو استقبال الموجات فوق الصوتية
- نطاق التردد: عادة من 20 كيلو هرتز إلى عدة ميجاهرتز
- التطبيقات:
- التصوير الطبي (الموجات فوق الصوتية)
- الاختبار غير المدمر (NDT)
- التنظيف بالموجات فوق الصوتية
- استشعار المستوى وقياس التدفق
- الروبوتات واكتشاف العقبات
- أجهزة الاستشعار البيومترية وماسحات بصمات الأصابع
- عوامل الشكل: مجسات، مصفوفات أجهزة استشعار، محولات طاقة غاطسة، تصميمات مقترنة بالهواء، عناصر مركزة
تم تصميم محولات الطاقة هذه بميزات تصميم إضافية - مثل طبقات المطابقة الصوتية، وطبقات الدعم للتخميد، ومواد الإسكان المحسنة لانتشار الصوت - لتعظيم كفاءة واتجاهية إشارة الموجات فوق الصوتية المنبعثة أو المستقبلة. تستخدم بعض الأنظمة أيضًا مصفوفات مرحلية لتوجيه الشعاع وتحسين الدقة.

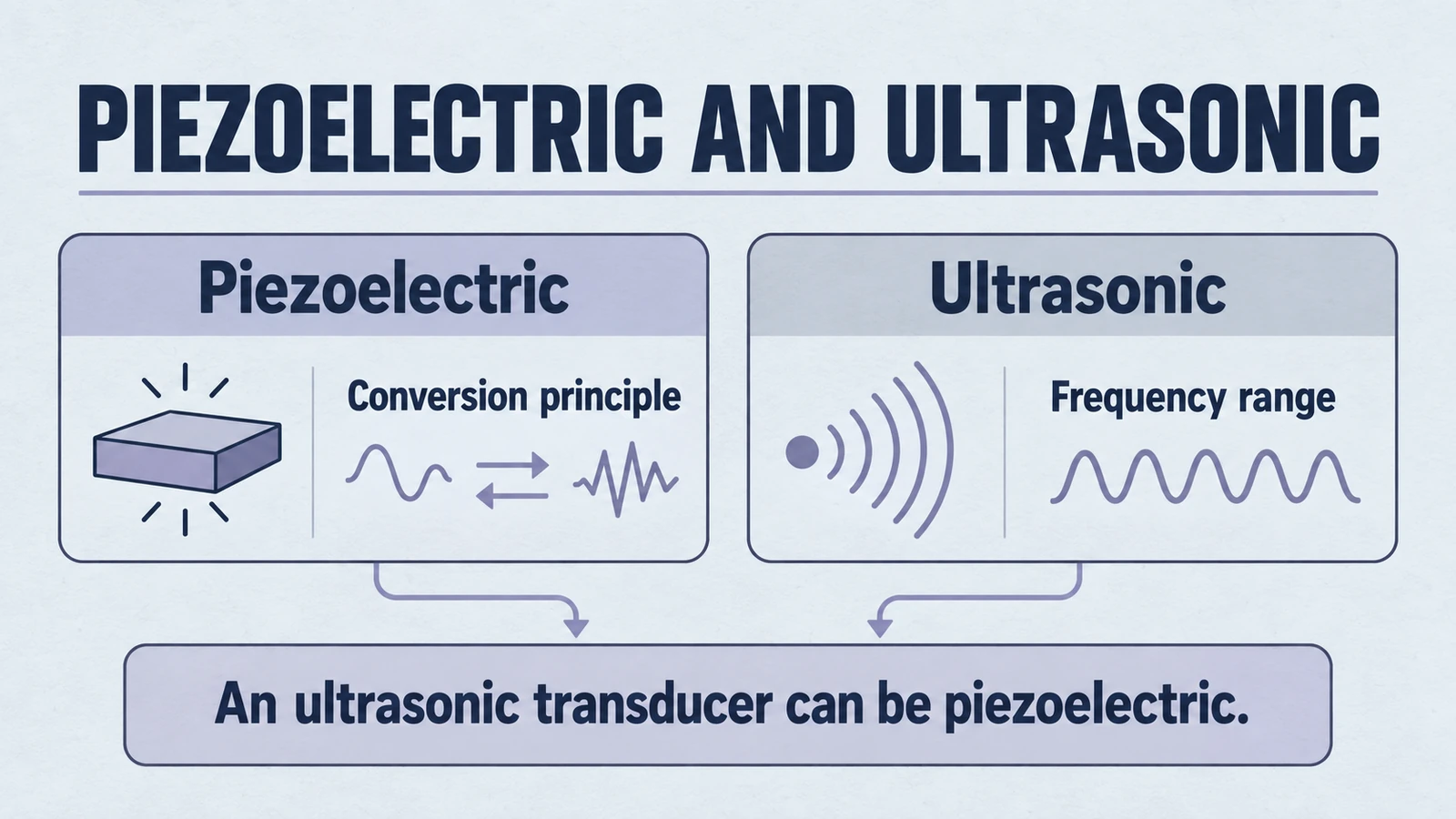

العلاقة بين الاثنين
هل جميع محولات الطاقة بالموجات فوق الصوتية كهرضغطية؟
- معظمها كذلك. المواد الكهرضغطية هي المعيار الصناعي لتوليد الموجات فوق الصوتية بسبب كفاءتها العالية في استخدام الطاقة، وحجمها الصغير، وإمكانية التحكم في التردد، وموثوقيتها المثبتة.
- ومع ذلك، تعتمد بعض محولات الطاقة بالموجات فوق الصوتية على تقنيات بديلة، مثل:
- CMUTs (محولات الطاقة بالموجات فوق الصوتية الميكروميكانيكية السعوية)
- محولات الطاقة المغناطيسية
- الأنظمة البصرية والقائمة على MEMS
هل جميع محولات الطاقة الكهرضغطية فوق صوتية؟
- بالتأكيد لا. تعمل العديد من محولات الطاقة الكهرضغطية عند ترددات منخفضة أو غير فوق صوتية وتستخدم لاستشعار التغيرات الفيزيائية مثل القوة أو التسارع أو الإزاحة، أو لمهام التشغيل الدقيق.
لذا، العلاقة الصحيحة هي:
محولات الطاقة بالموجات فوق الصوتية ⊆ محولات الطاقة الكهرضغطية (مجموعة فرعية)
هذه العلاقة مشابهة لكيفية أن جميع السيارات الكهربائية هي سيارات، ولكن ليست كل السيارات كهربائية. محولات الطاقة بالموجات فوق الصوتية هي أجهزة كهرضغطية محسنة لوظيفة ونطاق تردد محددين.
جدول المقارنة
| الميزة | محولات الطاقة الكهرضغطية | محولات الطاقة بالموجات فوق الصوتية |
|---|---|---|
| النطاق | محولات كهروميكانيكية للأغراض العامة | متخصصة لتوليد واكتشاف الموجات فوق الصوتية |
| نطاق التردد | تيار مستمر إلى ميجاهرتز | >20 كيلو هرتز (موجات فوق صوتية) |
| الاستخدام النموذجي | الاستشعار، التشغيل، حصاد الطاقة | التصوير، الكشف، القياس |
| تعقيد التصميم | غالبًا ما تكون تصميمات أبسط للاستخدام العام | تصميمات خاصة بالصوت مع طبقات مطابقة، أشعة مركزة |
| أمثلة التطبيق | أجهزة استشعار الضغط، حصادات الطاقة، صفارات بيزو | مجسات الموجات فوق الصوتية، لحام بالموجات فوق الصوتية، مقاييس المستوى |
| الاتجاهية | واسعة؛ ليست دائمًا اتجاهية | غالبًا ما تكون عالية الاتجاهية ومركزة الشعاع |
| معالجة الإشارات | قد تتطلب مكبرات شحنة | عادة ما تكون مدمجة مع أنظمة معالجة الصدى والتصفية |
كيفية الاختيار بينهما
المفتاح ليس اختيار "إما هذا أو ذاك" ولكن تحديد حاجة تطبيقك أولاً، ثم اختيار محول الطاقة الأكثر ملاءمة. إليك دليل أكثر تفصيلاً:
اختر محول طاقة كهرضغطي إذا:
- كنت بحاجة للكشف عن القوة أو الضغط أو الاهتزاز
- كنت تبني مشغلًا أو مستشعرًا منخفض التردد
- كان تصميمك يحتاج إلى المتانة والحجم المدمج واستهلاك منخفض للطاقة
- كنت تتطلب تحويلًا كهروميكانيكيًا عامًا دون متطلبات صوتية محددة
تقدم سلسلة الحلقات و سلسلة الأقراص لدينا حلولاً ممتازة لهذه التطبيقات.
اختر محول طاقة بالموجات فوق الصوتية إذا:
- كان تطبيقك يتضمن انتشار الموجات أو التصوير أو الكشف عبر الهواء أو السائل أو المواد الصلبة
- كنت بحاجة إلى قياس دقيق بدون تلامس مثل في مستويات السوائل، أو استشعار المسافة، أو التصوير الطبي
- كان نظامك يعمل في نطاق الترددات فوق الصوتية ويتطلب اتجاهية الشعاع أو تحليل الصدى
- كنت تصمم لبيئات الغرف النظيفة، أو تحت الماء، أو الطبية الحيوية حيث يكون الأداء الصوتي بالغ الأهمية
ضع في اعتبارك أيضًا:
- الظروف البيئية (درجة الحرارة، الرطوبة، الضغط)
- التكامل الميكانيكي وخيارات التركيب
- الحساسية المطلوبة والدقة واستجابة التردد
أمثلة المنتجات من محفظتنا
في Yujie Technology، نقدم كلاً من محولات الطاقة الكهرضغطية والموجات فوق الصوتية لمختلف التطبيقات:
محولات الطاقة الكهرضغطية:
- سلسلة الأقراص - مثالية للاستشعار العام والتشغيل
- سلسلة الحلقات - مثالية لتطبيقات القوة والضغط
- سلسلة المستطيلات - محسنة لمتطلبات تركيب محددة
محولات الطاقة بالموجات فوق الصوتية:
- تطبيقات التنظيف - محولات طاقة تنظيف بالموجات فوق الصوتية عالية الطاقة
- أجهزة التجميل - محولات طاقة دقيقة لتطبيقات التجميل
- قياس التدفق - حلول استشعار تدفق دقيقة
- تطبيقات تحت الماء - أنظمة سونار وكشف قوية
أفكار أخيرة
فهم أن محولات الطاقة بالموجات فوق الصوتية هي مجموعة فرعية من محولات الطاقة الكهرضغطية يساعد في تجنب الارتباك ويضمن قرارات تصميم أكثر ذكاءً. تستفيد كلتا التقنيتين من نفس المبدأ الأساسي - التأثير الكهرضغطي - ولكنهما مصممتان لأهداف تشغيلية وصناعات مختلفة.
مع استمرار تطور التكنولوجيا، تظهر أيضًا حلول هجينة، حيث يتم دمج وظائف بيزو والموجات فوق الصوتية، أو تعزيزها باستخدام MEMS أو الأنظمة البصرية أو معالجة الإشارات القائمة على الذكاء الاصطناعي.
إذا كنت تطور نظامًا يتطلب استشعارًا دقيقًا، أو تشغيلًا عالي التردد، أو نقل إشارات موثوقًا، فإن اختيار محول الطاقة المناسب يمكن أن يؤثر بشكل كبير على الأداء وطول العمر وفعالية التكلفة.
في Yujie، نقدم كلاً من محولات الطاقة الكهرضغطية و بالموجات فوق الصوتية المصممة خصيصًا لمتطلبات تطبيقك المحددة. سواء كنت تقوم بإنشاء نموذج أولي لجهاز جديد، أو ترقية الأنظمة الحالية، أو البحث عن حلول إنتاج OEM، فإن فريقنا الهندسي مستعد للمساعدة.
👉 اتصل بنا اليوم لاستكشاف حلول محولات الطاقة المخصصة والقياسية لدينا - واطلاق العنان لقوة الدقة.
