يعد تصميم محول الطاقة الكهرضغطي مسعى هندسيًا متعدد الأوجه يتضمن توازنًا دقيقًا بين المعلمات الفيزيائية والكهربائية والصوتية لتحقيق الأداء الأمثل. سواء كان مخصصًا لـ أنظمة الموجات فوق الصوتية الطبية المتقدمة، أو منصات الاستشعار الصناعية عالية الدقة، أو المشغلات في معدات الأتمتة، فإن نجاح أي تصميم لمحول بيزو يعتمد على المعرفة التقنية العميقة والدراسة المتأنية للمقايضات بين الحساسية وعرض النطاق الترددي والمتانة الميكانيكية وقابلية التصنيع والمرونة الحرارية. في هذا الدليل الشامل، نستكشف المشكلات الأكثر شيوعًا في تصميم محول بيزو ونقدم حلولًا قوية ومختبرة ميدانيًا مدعومة بكل من الفهم النظري والتطبيق الواقعي.
1. تحديات اختيار المواد
المشكلة:
يعد اختيار المادة الكهرضغطية الأكثر ملاءمة خطوة أساسية في أي تصميم لمحول الطاقة. ومع ذلك، فإن تنوع المواد وخصائص الأداء المتفاوتة التي تقدمها غالبًا ما تخلق ارتباكًا وأخطاء. يمكن أن يؤدي الاختيار الخاطئ إلى ضعف كفاءة التحويل، أو ضيق النطاق الترددي، أو أداء غير مستقر بمرور الوقت، أو عدم ملاءمة بيئية.
الحل:
يجب على المهندسين تقييم مجموعة من معلمات المواد الحرجة:
- معامل الاقتران الكهروميكانيكي (k): تشير القيم الأعلى إلى كفاءة تحويل طاقة أفضل، وهو أمر حيوي لكل من الانبعاث والاستقبال.
- ثابت العزل الكهربائي: يؤثر على سعة الإشارة ومطابقة المعاوقة؛ قد تساعد القيم العالية في تقليل متطلبات جهد القيادة.
- درجة حرارة كوري: العتبة التي تفقد عندها مادة بيزو استقطابها. ضروري لتحديد ملاءمة التطبيق تحت الإجهاد الحراري.
- عامل الجودة الميكانيكية (Qm): يحكم خصائص التخميد وعرض النطاق الترددي، مما يؤثر على وضوح الإشارة ودقتها.
بينما تظل PZT (تيتانات زركونات الرصاص) المادة المهيمنة نظرًا لتعدد استخداماتها المثبت ونسبة الأداء إلى التكلفة الممتازة، يجب على المصممين التفكير في بدائل مثل:
- تيتانات البزموت للبيئات ذات درجات الحرارة العالية،
- KNN (نيوبات البوتاسيوم والصوديوم) وغيرها من السيراميك الخالي من الرصاص للتطبيقات الحساسة بيئيًا أو المتوافقة مع اللوائح.
يمكن أيضًا هندسة المواد المخصصة للتطبيقات المتخصصة، ومزج المنشطات المسجلة الملكية لضبط خصائص محددة مثل السماحية أو الصلابة أو سلوك الاقتران. للحصول على مواصفات مفصلة، استكشف دليل المواد الكهرضغطية الشامل لدينا.
2. مطابقة المعاوقة وفقدان الإشارة
المشكلة:
بدون مطابقة المعاوقة المناسبة، يمكن أن تنعكس أجزاء كبيرة من الإشارة الكهربائية مرة أخرى نحو المصدر، بدلاً من الانتقال بفعالية إلى حركة ميكانيكية. يؤدي عدم التطابق هذا إلى انخفاض كفاءة النظام، وتقليل وضوح الإشارة، وتراكم حراري غير مرغوب فيه.
الحل:
- طبقات المطابقة الصوتية: تطبيق مادة وسيطة واحدة أو أكثر بقيم معاوقة صوتية محسوبة بعناية لسد عدم التطابق بين العنصر الكهرضغطي ووسط الانتشار (مثل الأنسجة البشرية، السائل، الهواء).
- شبكات المطابقة الكهربائية: تصميم شبكات L-C (حثي-مكثف) سلبية لتقليل انعكاس الجهد وزيادة توصيل الطاقة.
- محاكاة الطيف الكامل: إجراء نمذجة متقدمة للمجال الترددي لتحليل خصائص المعاوقة عبر النطاق الترددي المطلوب واستباق عدم التطابق المحتمل.
يساعد استخدام محللات الشبكة المتجهة أثناء مرحلة النموذج الأولي في التحقق من نماذج المعاوقة النظرية مقابل الأداء الواقعي. يمكن أن يساعد فهم العوامل التي تؤثر على حساسية المستشعر الكهرضغطي أيضًا في تحسين استراتيجيات مطابقة المعاوقة.
3. قيود عرض النطاق الترددي
المشكلة:
يحد النطاق الترددي الضيق من التنوع الوظيفي للمحول، مما يجعله غير مناسب للتطبيقات التي تتطلب استجابة تردد واسعة مثل التصوير التشخيصي أو السونار أو فحص المواد.
الحل:
- هندسة منخفضة Q: استخدام تصميمات فيزيائية ومجموعات مواد تسمح بشكل طبيعي بتوزيع تردد أوسع.
- سيراميك مركب: دمج مركبات بيزو 1-3 أو تكوينات متعددة الطبقات تجمع بين القوة الميكانيكية والأداء واسع النطاق.
- تقنيات التخميد: إدخال آليات فقدان محكومة باستخدام مواد دعم محددة أو بوليمرات لزجة مرنة لامتصاص طاقة الاهتزاز المفرطة وتنعيم استجابة التردد.
بالإضافة إلى ذلك، يمكن توسيع عرض النطاق الترددي من خلال تقنيات معالجة الإشارات، على الرغم من أن هذه يجب أن تكمل - لا تحل محل - التحسينات على مستوى الأجهزة. اعرف المزيد عن العلم وراء محولات الطاقة بالموجات فوق الصوتية لتحسين استجابة التردد.

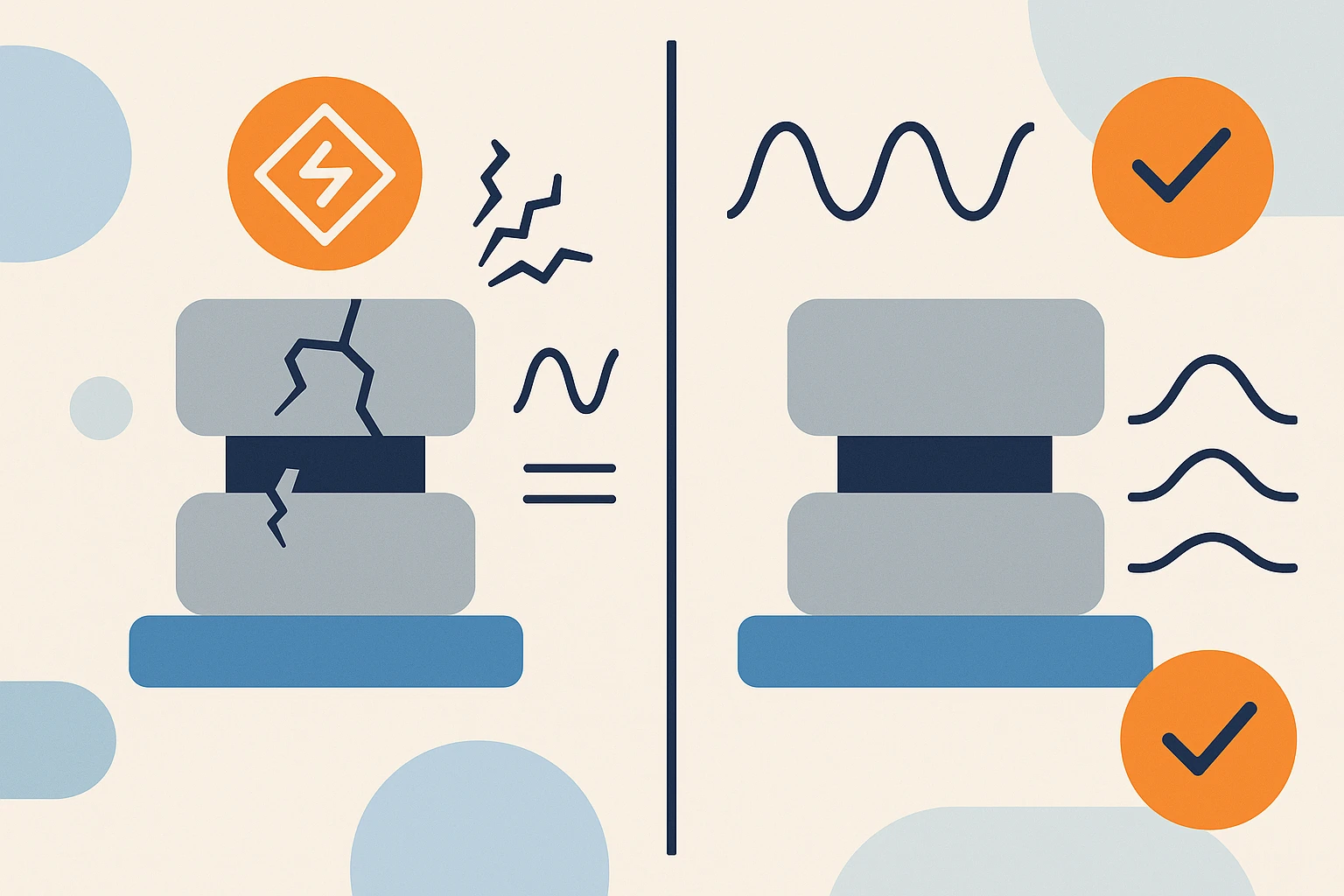

4. الرنين الميكانيكي والفشل الهيكلي
المشكلة:
يمكن أن يشوه الرنين الميكانيكي دقة الإشارة أو حتى يؤدي إلى فشل هيكلي كارثي في ظل ظروف الطاقة العالية. يمكن أن يؤدي التركيب غير السليم، أو تصميم الهيكل السيئ، أو الإثارة المفرطة إلى تفاقم هذه المشكلات.
الحل:
- تحليل العناصر المحدودة (FEA): استخدام أدوات المحاكاة لرسم خريطة للإجهاد والانفعال وأنماط الاهتزاز في جميع أنحاء جسم المحول.
- استراتيجيات التقوية: إضافة دعامات هيكلية أو تحسين هندسة الهيكل لتخميد قمم الرنين.
- التماثل والتحكم في التسامح: ضمان توزيع متساوٍ للقوة ومحاذاة دقيقة أثناء التجميع لمنع التآكل غير المتساوي أو انتشار الشقوق.
تسمح النماذج الأولية بمقاييس الانفعال الفيزيائية أو قياس الاهتزاز بالليزر بالكشف المبكر عن نقاط الضعف في الرنين. للتطبيقات الصناعية، استكشف محولات اللحام بالموجات فوق الصوتية التي توضح مبادئ التصميم الميكانيكي القوية.
5. قضايا الإدارة الحرارية
المشكلة:
العناصر الكهرضغطية عرضة لتدهور الأداء أو إزالة الاستقطاب في درجات الحرارة المرتفعة، خاصة أثناء التشغيل المستمر أو عالي الطاقة. يمكن أن يؤدي التصميم الحراري السيئ إلى تقصير عمر الجهاز أو إحداث انحراف تشغيلي.
الحل:
- سيراميك عالي الحرارة: استخدام مواد ذات درجات حرارة كوري مرتفعة للبيئات القاسية.
- العزل الحراري: دمج فواصل خزفية أو حاويات مقاومة للحرارة لحماية العناصر الحساسة.
- التبريد النشط: لمحولات الطاقة ذات دورة العمل العالية، تصميم أنظمة تتضمن أحواض حرارية أو فتحات حرارية أو حتى حلقات تبريد سائلة عند الاقتضاء.
- مراقبة درجة الحرارة: دمج الثرمستورات أو مكونات الاستشعار الأخرى لتوفير تغذية مرتدة حرارية في الوقت الفعلي وتنفيذ آليات إيقاف التشغيل الوقائية.
يمكن أن يساعد فهم الاتجاهات الناشئة في التكنولوجيا الكهرضغطية في تحديد حلول ومواد جديدة للإدارة الحرارية.
6. قيود التصغير
المشكلة:
مع اتجاه الإلكترونيات الحديثة نحو التصغير، يفرض تصميم محولات بيزو عالية الأداء ضمن مساحات أصغر من أي وقت مضى قيودًا خطيرة من حيث طاقة الإخراج ودقة التجميع ونسبة الإشارة إلى الضوضاء.
الحل:
- تقنيات التصنيع الدقيق: استخدام طرق ترسيب متقدمة مثل طباعة الشاشة أو معالجة سول-جل أو رش الأغشية الرقيقة لتمكين الأشكال الهندسية المدمجة.
- مواد عالية كثافة الطاقة: اختيار تركيبات بيزو متقدمة تحافظ على مقاييس الأداء حتى في الأحجام المنخفضة.
- التكامل مع MEMS: الجمع بين تقنية بيزو والأنظمة الكهروميكانيكية الدقيقة لبناء وحدات استشعار أو تشغيل هجينة.
تساعد حلول التغليف المتقدمة، بما في ذلك الترابط بالرقاقة المقلوبة وتغليف مقياس الرقاقة، في الحفاظ على الأداء دون زيادة المساحة. للتطبيقات المصغرة، ضع في اعتبارك محولات أجهزة التجميل التي توضح تصميمًا مدمجًا عالي الأداء.
7. مشاكل اللصق والترابط
المشكلة:
غالبًا ما يتم ربط مكونات المحول باستخدام مواد لاصقة، ويمكن أن يؤدي الترابط غير السليم إلى تخميد غير مرغوب فيه، أو عدم محاذاة، أو عدم تطابق في المعاوقة الصوتية، أو تفكك طويل الأمد بسبب الضغوط البيئية.
الحل:
- مواد لاصقة شفافة صوتيًا: اختيار عوامل الترابط التي لا تحط من نقل الإشارة ولديها الحد الأدنى من التخميد الداخلي.
- التوافق الحراري الميكانيكي: مطابقة معامل التمدد الحراري (CTE) للمادة اللاصقة مع المواد المجاورة لمنع التفكك.
- بروتوكولات تجميع الغرفة النظيفة: استخدام ضوابط بيئية صارمة أثناء الترابط لتقليل التلوث أو تكوين الفراغات.
- التقييم غير المدمر: استخدام تقنيات مثل المسح بالموجات فوق الصوتية C أو الفحص المجهري الصوتي للتحقق من سلامة الرابطة دون إتلاف النماذج الأولية.
اتبع نصائح التصميم لمشاريع محولات الطاقة بالموجات فوق الصوتية للحصول على أفضل الممارسات في إجراءات التجميع والترابط.
تحسين عملية التصميم
إلى جانب معالجة التحديات الفنية المحددة، يتطلب تصميم محول بيزو الناجح نهجًا منهجيًا:
- تحليل المتطلبات: تحديد مواصفات أداء واضحة بما في ذلك نطاق التردد ومعالجة الطاقة والظروف البيئية وأهداف الموثوقية
- محاكاة متعددة الفيزياء: استخدام نمذجة كهربائية-ميكانيكية-حرارية مقترنة للتنبؤ بالأداء قبل النماذج الأولية
- النماذج الأولية التكرارية: بناء واختبار متغيرات تصميم متعددة للتحقق من التنبؤات النظرية
- اعتبارات التصنيع: التصميم من أجل التكرار وفعالية التكلفة في الإنتاج
للتطبيقات المعقدة، يمكن أن يوفر الشراكة مع الشركات المصنعة ذات الخبرة رؤى قيمة. تعرف على المزايا الاستراتيجية لشراكات OEM و قدرات تصنيع OEM لدينا.
ضمان الجودة والاختبار
بروتوكولات الاختبار القوية ضرورية للتحقق من صحة تصميم محول بيزو:
- التوصيف الكهربائي: قياس المعاوقة والسعة والاقتران الكهروميكانيكي عبر نطاقات درجة الحرارة والتردد
- اختبار الأداء الصوتي: التحقق من استجابة التردد وأنماط الشعاع والإخراج الصوتي باستخدام أنظمة قياس متخصصة
- اختبار الإجهاد البيئي: تعريض النماذج الأولية لدورة درجة الحرارة والرطوبة والاهتزاز واختبارات الصدمة
- تقييم الموثوقية على المدى الطويل: إجراء اختبارات الشيخوخة المتسارعة للتنبؤ بالعمر التشغيلي
يعد فهم كيفية اختيار مورد موثوق أمرًا بالغ الأهمية للحصول على مكونات متسقة وعالية الجودة تلبي مواصفات التصميم.
اعتبارات خاصة بالتطبيق
تتطلب التطبيقات المختلفة مناهج مخصصة لـ تصميم محول بيزو:
- الأجهزة الطبية: التركيز على التوافق الحيوي والتشغيل منخفض الطاقة والتحكم الدقيق في الشعاع. استكشف مزايا أجهزة الاستشعار الكهرضغطية في الأجهزة الطبية
- الأتمتة الصناعية: التأكيد على المتانة ومعالجة الطاقة العالية والمقاومة البيئية. انظر حلول مشغلات بيزو المخصصة لدينا
- تطبيقات تحت الماء: التصميم لمقاومة الضغط والحماية من التآكل. تحقق من محولات الطاقة تحت الماء لدينا
- قياس التدفق: التحسين للدقة والاستقرار على المدى الطويل في بيئات السوائل. استكشف أنظمة كشف التدفق لدينا
الاتجاهات والابتكارات المستقبلية
يستمر مجال تصميم محول بيزو في التطور مع التقنيات والمناهج الجديدة:
- مواد متقدمة: تطوير تركيبات كهرضغطية جديدة بخصائص محسنة
- التصنيع الإضافي: تقنيات الطباعة ثلاثية الأبعاد للأشكال الهندسية المعقدة والتصميمات المتكاملة
- محولات ذكية: دمج أجهزة الاستشعار ومعالجة الإشارات للسلوك التكيفي
- تصميم بمساعدة الذكاء الاصطناعي: خوارزميات التعلم الآلي للتحسين والتنبؤ بالأداء
ابق على اطلاع بـ التطورات المستقبلية في التكنولوجيا الكهرضغطية للاستفادة من الفرص الناشئة في تصميم محول الطاقة.
الخلاصة
يعد تصميم محولات الطاقة الكهرضغطية عملية تتطلب مهارات فنية عالية ولكنها مجزية للغاية وتقع عند تقاطع الفيزياء والهندسة وعلم المواد. من خلال معالجة تحديات التصميم الأكثر شيوعًا بشكل استباقي - بدءًا من اختيار المواد ومطابقة المعاوقة إلى الإدارة الحرارية والتصغير - يمكن للمهندسين تقديم محولات تلبي معايير الأداء الصارمة مع الحفاظ على قابلية التصنيع والمتانة.
من خلال عملية تصميم منضبطة وقائمة على البيانات والالتزام بالاختبار والتحسين المستمر، يمكن تحقيق حلول محول بيزو عالية الأداء لأي تطبيق تقريبًا - من أدوات التشخيص المنقذة للحياة إلى أنظمة الأتمتة الصناعية.
