مشغلات بيزو: الآليات والتطبيقات المتقدمة
مشغلات بيزو هي أجهزة مصممة بدقة تحول الطاقة الكهربائية إلى إزاحة ميكانيكية من خلال التأثير الكهرضغطي المباشر. تتيح هذه الظاهرة - حيث تظهر المواد البلورية تغيرات في الأبعاد تحت المجالات الكهربائية المطبقة - لمشغلات بيزو تحقيق حركة عالية الدقة على مقياس الميكرو إلى النانومتر. إن الجمع بين أوقات الاستجابة السريعة والدقة دون النانومتر وخرج القوة الكبير لمشغلات بيزو قد وضعها كمكونات لا غنى عنها في القطاعات المتطورة مثل هندسة الطيران والأجهزة الطبية الحيوية وأبحاث تكنولوجيا النانو.

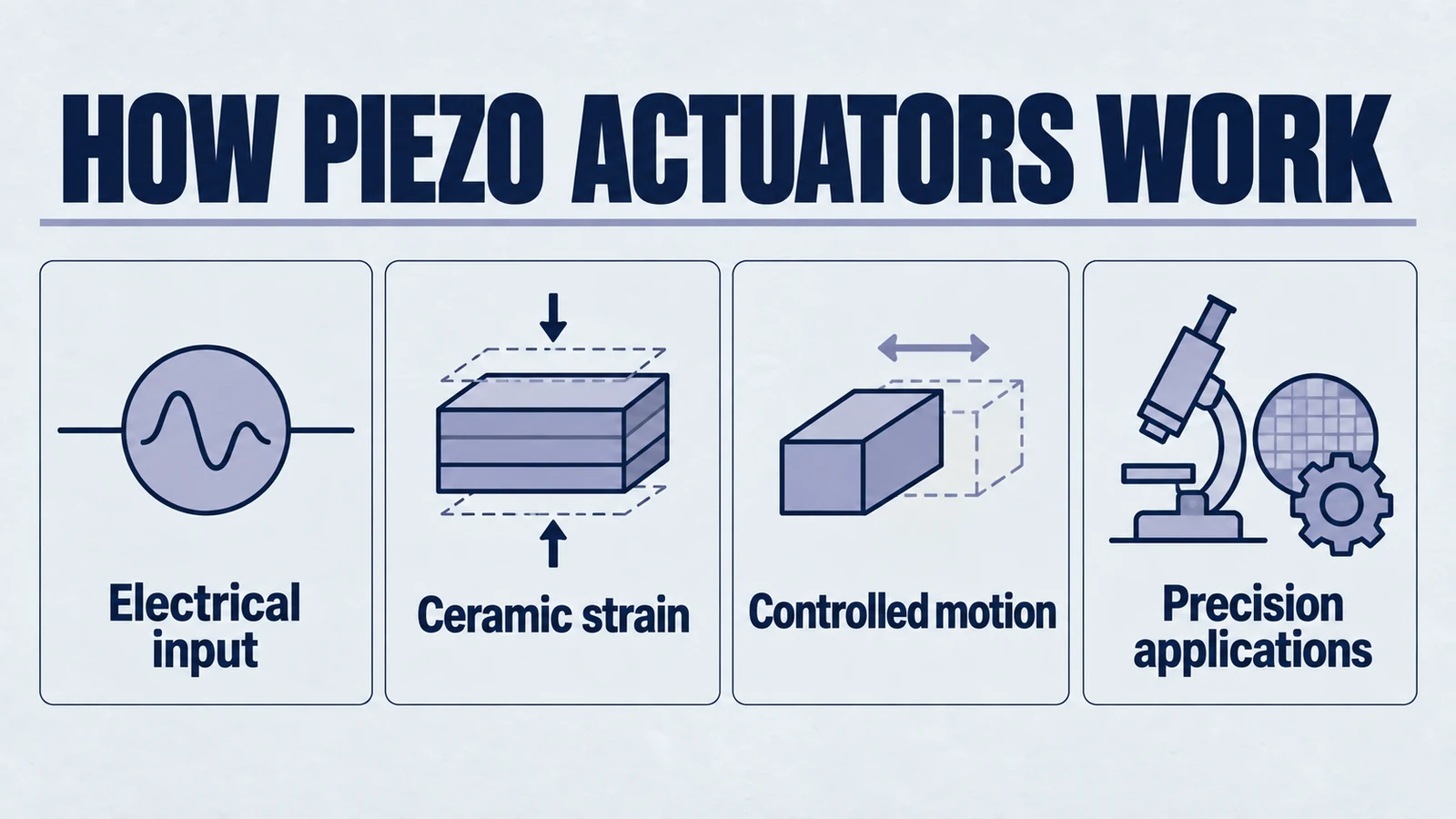

مبادئ تشغيل مشغلات بيزو
تتمحور الآلية الأساسية لمشغلات بيزو حول الخصائص الجوهرية لـ السيراميك الكهرضغطي، وعادة ما تعتمد على تركيبات تيتانات زركونات الرصاص (PZT). عند تعرضها لمجال كهربائي، تخضع هذه السيراميك لتشوه متباين الخواص، يتجلى في استطالة محورية أو انكماش. يتم تكوين مشغلات بيزو بشكل شائع في معماريات متعددة الطبقات مكدسة لتضخيم الإزاحة مع الحفاظ على عوامل الشكل المدمجة. يخضع سلوكها الكهروميكانيكي لمعلمات مثل ثابت الشحنة الكهرضغطية (d₃₃)، والسماحية العازلة، والصلابة الميكانيكية، والتي تملي مجتمعة خصائص الأداء.
تشمل العناصر الهيكلية الأساسية ما يلي:
- مكدس كهرضغطي: مجموعة صفائحية من طبقات السيراميك النشطة المتداخلة مع الأقطاب الكهربائية.
- الأقطاب الكهربائية: عادة ما تكون طبقات معدنية متناثرة أو مطبوعة بالشاشة تتيح توزيعًا موحدًا للمجال.
- آليات التحميل المسبق والإسكان: قيود ميكانيكية لمنع فشل الشد وضمان المتانة تحت التدوير الديناميكي.
تتضمن التصميمات المتقدمة لمشغلات بيزو مقاييس ضغط مدمجة أو مستشعرات سعوية، مما يسهل التحكم في ردود الفعل ذات الحلقة المغلقة للتخفيف من التباطؤ والزحف، وهما أمران جوهريان للمواد الكهرضغطية. اعرف المزيد عن الخصائص الأساسية في دليلنا للسيراميك الكهرضغطي.
مجالات التطبيق عالية الدقة
1. الفضاء والبصريات التكيفية
تعد مشغلات بيزو ضرورية لتصحيح واجهة الموجة في الوقت الفعلي في التلسكوبات وأنظمة الأقمار الصناعية، مما يخفف من التشوه الجوي ويعزز دقة التصوير. تعمل مصفوفات مشغلات بيزو أيضًا في عزل الاهتزاز النشط والضبط الدقيق للأجهزة المحمولة في الفضاء. توضح هذه التطبيقات الإمكانات المستقبلية للتكنولوجيا الكهرضغطية في الصناعات المتقدمة.
2. الهندسة الطبية الحيوية
يتيح دمجها في أنظمة الموائع الدقيقة التوزيع وتنظيم التدفق بمقياس بيكولتر، وهو أمر محوري لأجهزة المختبر على رقاقة. بالإضافة إلى ذلك، تعزز مشغلات بيزو الدقة في محولات الموجات فوق الصوتية عالية التردد والأدوات الجراحية الدقيقة. تستخدم حلول قياس التدفق الخاصة بنا تقنية مماثلة للتحكم الدقيق في التطبيقات الطبية.
3. تصنيع أشباه الموصلات
تستفيد أجهزة المشي على الرقاقة، والطباعة الحجرية بالحزمة الإلكترونية، وأدوات القياس المتقدمة من مشغلات بيزو للمحاذاة النانوية وتحديد موضع المرحلة، مما يؤثر بشكل مباشر على العائد وأداء الجهاز. تعكس متطلبات الدقة في هذا المجال تلك المطلوبة في تكنولوجيا الاستشعار بالموجات فوق الصوتية الخاصة بنا.
4. تحديد المواقع النانوية ومجهر المسح الضوئي
تستخدم مجاهر القوة الذرية ومجاهر المسح النفقي مشغلات بيزو للمسح النقطي بدقة ذرية وتثبيت ردود الفعل، مما يضمن قياسات نانوية موثوقة. يتم استكشاف قدرات المكونات الكهرضغطية في التطبيقات الدقيقة بشكل أكبر في مقالتنا حول علم محولات الموجات فوق الصوتية.
5. الأتمتة الصناعية والروبوتات
تستخدم في خطوط التجميع عالية الدقة والمتلاعبين الآليين، توفر مشغلات بيزو حركات دقيقة متسقة وقابلة للتكرار ضرورية لقطاعات التصنيع التي تتطلب تفاوتات بمستوى ميكرون. هذه الدقة مشابهة لما نحققه مع محولات اللحام بالموجات فوق الصوتية الخاصة بنا.
6. حصاد الطاقة والتقنيات الناشئة
تستكشف الأبحاث الحالية الوظائف ثنائية الاتجاه، باستخدام مشغلات بيزو في تنظيف الطاقة الاهتزازية وكعناصر في الأنظمة الكهروميكانيكية الهجينة. تتم مناقشة مستقبل هذه التكنولوجيا في استكشافنا لتطبيقات محولات الموجات فوق الصوتية.
المزايا الهندسية واعتبارات التصميم
توفر مشغلات بيزو تشغيلًا غير مغناطيسي وخاليًا من الاحتكاك ومنخفض الحمل الحراري، مما يجعل أنظمة مشغلات بيزو مثالية لبيئات الفراغ والإعدادات المبردة والأنظمة الحساسة كهرومغناطيسيًا. تضمن صلابتها العالية ترددات رنين تستوعب التشغيل الديناميكي السريع، على الرغم من أن القيود مثل تسرب الشحنة والتباطؤ وتعب المواد على المدى الطويل تتطلب تصميمًا دقيقًا وتعويضًا على مستوى النظام. تستمر طول عمر مشغلات بيزو وقدرات الحركة الدقيقة في جعلها الحل المفضل في التطبيقات عالية التقنية.
