محولات الطاقة بالموجات فوق الصوتية: المبادئ الأساسية واعتبارات التصميم المتقدمة والتقنيات الناشئة
تمثل محولات الطاقة بالموجات فوق الصوتية أجهزة كهروميكانيكية متخصصة مصممة لتحويل الطاقة الكهربائية والموجات الصوتية فوق الصوتية - ترددات الصوت التي تتجاوز حدود الإدراك السمعي للبشر. تحتل هذه المحولات دورًا محوريًا في المجالات الحيوية مثل التصوير الطبي، والتقييم الصناعي غير المدمر (NDE)، وعمليات التصنيع الدقيقة. إن الفهم العميق للمبادئ النظرية وخصائص المواد والاعتبارات الهندسية المتعلقة بمحولات الطاقة بالموجات فوق الصوتية أمر لا غنى عنه للباحثين والمهندسين الممارسين الذين يهدفون إلى تحسين فعالية ودقة أنظمتهم.
مبادئ التشغيل الأساسية لمحولات الطاقة بالموجات فوق الصوتية
تعمل محولات الطاقة بالموجات فوق الصوتية بشكل أساسي من خلال الظواهر الكهرضغطية المباشرة والعكسية. عند تطبيق جهد كهربائي متناوب، تتذبذب العناصر الكهرضغطية بترددات فوق صوتية، مما يولد موجات ميكانيكية. على العكس من ذلك، تولد هذه المواد إشارة كهربائية عند استقبال الموجات فوق الصوتية. تستغل محولات الطاقة بالموجات فوق الصوتية أوضاع موجات صوتية متعددة - بما في ذلك الموجات الطولية والقصية والسطحية الصوتية - مصممة لسياقات تطبيق محددة.

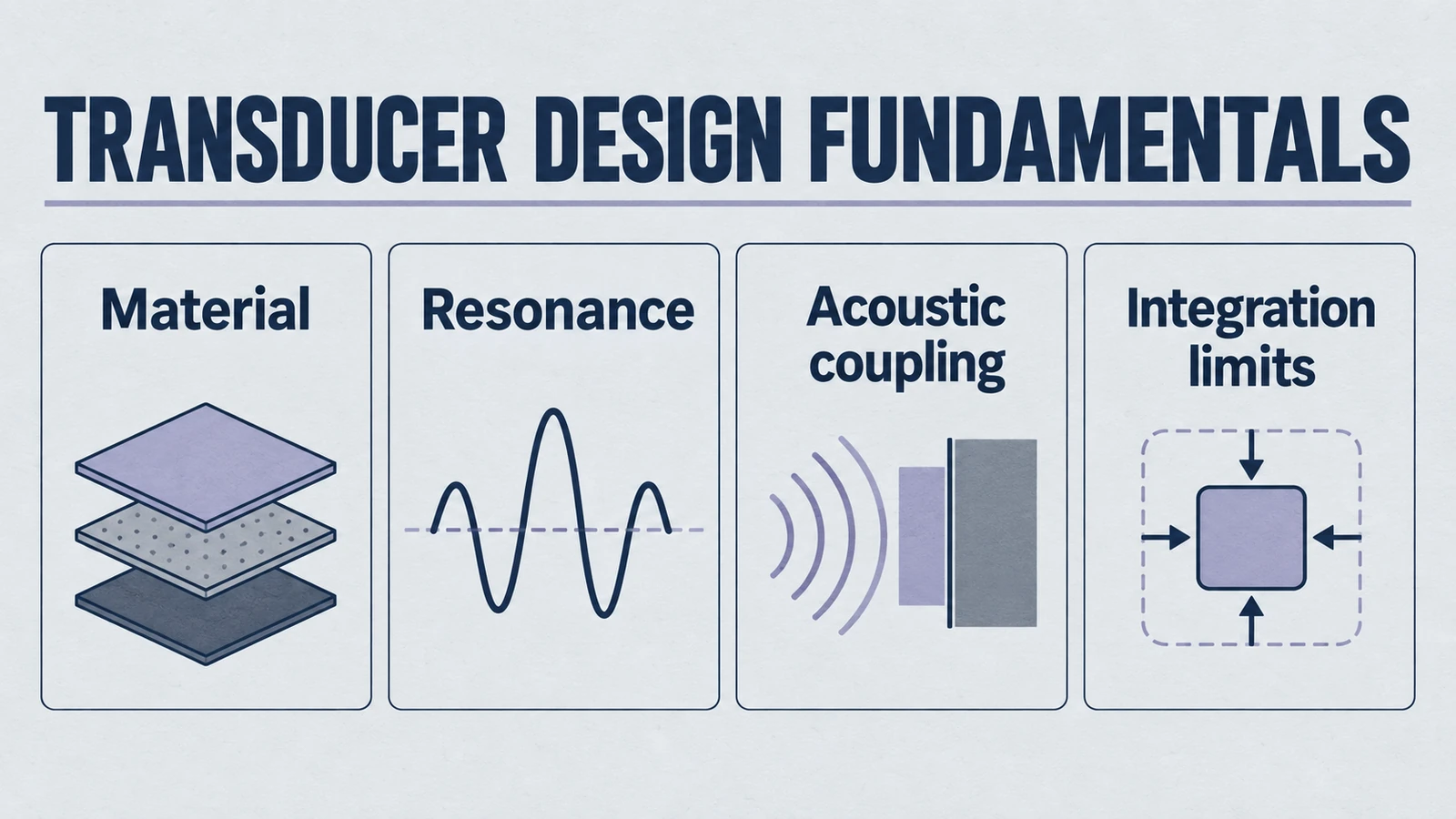

تحليل مفصل للمكونات الرئيسية وعوامل التصميم
المواد الكهرضغطية المتقدمة
- تيتانات زركونات الرصاص (PZT): تستخدم في الغالب بسبب كفاءة الاقتران الكهروميكانيكية الاستثنائية والحساسية.
- المواد الكهرضغطية الخالية من الرصاص: تكتسب مكانة بارزة مدفوعة بالامتثال التنظيمي وأهداف الاستدامة البيئية.
- البوليمرات والسيراميك الكهرضغطي المرن: تيتانات الباريوم (BaTiO3) وفلوريد البولي فينيل (PVDF)، مفيدة في تقنيات الاستشعار المرنة والقابلة للارتداء والتكيفية.
تحسين تردد الرنين وعرض النطاق الترددي
- يتم اختيار تردد الرنين بشكل حاسم ليتناسب مع التطبيق المقصود، وعادة ما يتراوح بين 20 كيلو هرتز إلى 10 ميجا هرتز، مما يؤثر على عمق الاختراق والدقة.
- يتم حساب تردد الرنين (f) باستخدام:
f = v/(2t)حيث يشير v إلى سرعة الموجة الصوتية داخل المادة الكهرضغطية، ويمثل t سمك العنصر.
وسائط الاقتران الصوتي
- يؤثر اختيار وسيط الاقتران - مثل الماء أو الجل أو الهواء - بشكل مباشر على فعالية نقل الموجات فوق الصوتية.
- يقلل الاختيار الصحيح من التوهين ويزيد من دقة الإشارة، مما يعزز أداء المحول بشكل عام.
هياكل الدعم والتخميد
- يؤدي دمج مواد التخميد بشكل فعال إلى تخفيف الصدى الخارجي، مما يحسن بشكل كبير من وضوح ودقة الإشارات فوق الصوتية.
- تمتص مواد الدعم المركبة، مثل مخاليط مسحوق الإيبوكسي والمعدن، الطاقة فوق الصوتية المتبقية بكفاءة، مما يحسن حساسية الجهاز ودقته.
التصنيف والتطبيقات المتخصصة لمحولات الطاقة بالموجات فوق الصوتية
- محولات التلامس: يتم نشرها بشكل أساسي في سيناريوهات التقييم غير المدمر بالتلامس المباشر.
- محولات الغمر: تستخدم على نطاق واسع للتصوير الدقيق في الوسائط السائلة، وهي مثالية للتقييمات السطحية وتحت السطحية التفصيلية.
- المحولات المقترنة بالهواء: تسهل عمليات التفتيش بالموجات فوق الصوتية غير التلامسية، وهي ذات قيمة خاصة للهندسة الحساسة أو المعقدة.
- محولات التصوير الطبي: محولات عالية التردد ضرورية للتطبيقات التشخيصية وتقنيات الموجات فوق الصوتية العلاجية.
- محولات الطاقة بالموجات فوق الصوتية للطاقة: تستخدم في العمليات الصناعية بما في ذلك اللحام بالموجات فوق الصوتية، والقطع، و عمليات التنظيف.
التطبيقات الصناعية والتكنولوجية
التصوير الطبي بالموجات فوق الصوتية
ينتج التصوير بالموجات فوق الصوتية التشخيصي باستخدام محولات عالية التردد تصويرًا تشريحيًا ووظيفيًا عالي الدقة في الوقت الفعلي، وهو أمر أساسي للتشخيص الطبي الحديث.
التقييم غير المدمر (NDE)
توفر تقنيات الموجات فوق الصوتية منهجية غير جراحية للكشف عن العيوب وتقييم السلامة الهيكلية في البنية التحتية الحيوية ومكونات الفضاء.
الأنظمة الصوتية تحت الماء (السونار)
تعمل المحولات القائمة على الكهرضغطية على تطوير قدرات السونار بشكل كبير، مما يسهل الكشف الدقيق تحت الماء والملاحة والاتصالات.
التنظيف واللحام بالموجات فوق الصوتية الصناعية
تعزز الموجات فوق الصوتية عالية الكثافة بشكل كبير دقة التنظيف الصناعي وتسهل عمليات اللحام الفعالة، وهي ذات صلة خاصة في الإلكترونيات الدقيقة وتصنيع السيارات.
حصاد الطاقة وتطبيقات إنترنت الأشياء
تتيح محولات الطاقة بالموجات فوق الصوتية حصاد الطاقة من الاهتزازات الميكانيكية، وبالتالي تشغيل المستشعرات المستقلة وأجهزة إنترنت الأشياء في البنى التحتية الذكية.
معالجة تحديات التصميم الشائعة والحلول
- توهين الإشارة وإدارة التداخل: يؤدي اختيار وسائط الاقتران الصوتي المثلى واستراتيجيات التخميد المتقدمة إلى تخفيف هذه المشكلات بشكل فعال.
- تخفيف الحساسية البيئية: يحافظ استخدام المواد الكهرضغطية القوية وتقنيات التغليف على أداء محول مستقر على الرغم من الاختلافات في درجة الحرارة والرطوبة.
- استراتيجيات اختيار المواد: يضمن تكييف المواد الكهرضغطية لترددات تشغيل وعروض نطاق ترددي ومرونة بيئية محددة استمرار موثوقية وكفاءة المحول.
التطورات التكنولوجية الناشئة
- التصغير وتقنيات MEMS بالموجات فوق الصوتية: يتيح التقدم في الأنظمة الكهروميكانيكية الدقيقة (MEMS) تطوير محولات مصغرة مناسبة للتطبيقات المحمولة والمدمجة.
- دمج الذكاء الاصطناعي في معالجة الإشارات: يعزز دمج خوارزميات التعلم الآلي في الفحص بالموجات فوق الصوتية بشكل كبير دقة التشخيص وتحليل السلامة الهيكلية وقدرات المراقبة البيئية.
- المواد الوظيفية المتوافقة حيويًا والمتقدمة: تعزز الابتكارات في المواد الكهرضغطية المتوافقة حيويًا دمجها في الغرسات الطبية و أنظمة مراقبة الصحة القابلة للارتداء المتطورة.
خاتمة: تطوير تكنولوجيا الموجات فوق الصوتية
تظل محولات الطاقة بالموجات فوق الصوتية جزءًا لا يتجزأ من الممارسات العلمية والهندسية المعاصرة، مما يدعم التطبيقات الحيوية عبر مختلف الصناعات. إن الفهم المتطور لعلم محولات الطاقة بالموجات فوق الصوتية، والذي يشمل المواد والصوتيات واعتبارات التصميم الخاصة بالتطبيق، يضع المهندسين والباحثين في وضع يسمح لهم بالابتكار بفعالية وتحقيق الأداء الأمثل.
