نصائح سهلة لتصميم مشاريعك باستخدام محولات الموجات فوق الصوتية
إذا كنت تطور نموذجًا أوليًا في الجامعة، أو منتجًا صناعيًا، أو نظام أتمتة ذكيًا، فغالبًا ستصل إلى نفس السؤال: كيف أدمج محول موجات فوق صوتية داخل النظام بدون فقد الدقة أو الاستقرار؟
الخبر الجيد أن العملية ليست معقدة إذا اتبعت منهجًا منظمًا. هذا الدليل يختصر التجربة العملية لفريقنا إلى خطوات واضحة: من تعريف متطلبات المشروع وحتى التحقق النهائي قبل الإنتاج. إذا كنت لا تزال في مرحلة فهم الأساسيات، ابدأ أيضًا بمقال العلم وراء محولات الموجات فوق الصوتية.
1) ابدأ من متطلبات التطبيق قبل اختيار أي موديل
أكبر خطأ تصميمي هو اختيار المحول بناءً على السعر أو التوفر فقط. القرار الصحيح يبدأ من أربع مدخلات:
- نطاق التردد: التردد الأعلى يمنح دقة أعلى عادة، بينما التردد الأقل يمنح اختراقًا أكبر.
- مدى القياس أو التأثير: هل الهدف كشف قريب ودقيق أم تغطية مسافة أكبر؟
- البيئة التشغيلية: حرارة، رطوبة، تداخل كهرومغناطيسي، اهتزاز ميكانيكي.
- قيد الحجم: المساحة الميكانيكية المتاحة داخل المنتج النهائي.
إذا كان مشروعك عالي الطاقة، اربط قرارك مباشرة باختيار المادة الكهرضغطية المناسبة عبر دليل Soft vs Hard PZT.
2) اختر نوع المحول المناسب لوظيفة النظام
ليست كل المحولات مناسبة لكل مشروع، حتى لو كانت بنفس المقاس. فيما يلي قاعدة سريعة:
- Air-coupled: ممتاز للتطبيقات غير التلامسية في الهواء.
- Immersion: مناسب للقياس في السوائل أو البيئات المغمورة، مثل CS-220KH.
- Contact: يستخدم في الفحص المباشر على الأسطح الصلبة.
- Dual-element: يعزز الدقة بالقرب من السطح ويقلل الضوضاء.
- Phased/advanced: للتطبيقات المعقدة التي تحتاج تحكمًا أكبر في الحزمة.
في تطبيقات التنظيف واللحام، يمكن أن يحدد نوع المحول كفاءة النظام بالكامل. راجع أيضًا الهندسة الصوتية لمحولات التنظيف عالية الأداء.
3) التثبيت الميكانيكي: الجودة تبدأ من المونت
يمكن لأفضل محول أن يعطي أداءً سيئًا إذا تم تثبيته بشكل خاطئ. اتبع هذه القواعد:
- ثبّت المحول على قاعدة مستقرة لتقليل الاهتزازات الطفيلية.
- احترم زاوية التوجيه بحيث تصل الحزمة الصوتية إلى الهدف الفعلي.
- استخدم مواد اقتران مناسبة عند التطبيقات التلامسية.
- اعزل الضوضاء الميكانيكية القادمة من المحركات أو مضخات القدرة.
- افحص نقطة الرنين بعد التركيب لأن الرنين قد يتغير بعد التثبيت.
في خطوط الإنتاج، هذه الخطوة وحدها قد ترفع ثبات الأداء بنسبة كبيرة وتقلل إعادة العمل.
4) صمم الدائرة الإلكترونية كجزء من النظام وليس ملحقًا
محول الموجات فوق الصوتية ليس قطعة ميكانيكية فقط؛ هو عنصر كهروميكانيكي. لذلك يجب أن تكون الدائرة متوافقة معه:
- مطابقة المعاوقة لتقليل فقد الطاقة.
- اختيار Driver مناسب لمجال الجهد والتردد الفعلي.
- تصفية واسترجاع إشارة الاستقبال لتحسين SNR.
- استخدام توصيلات محمية لتقليل EMI.
للتطبيقات الحساسة، ننصح بإضافة مراقبة حالة مباشرة (جهد/تيار/حرارة) داخل لوحة التحكم لتقليل الأعطال الميدانية مبكرًا.
5) الإدارة الحرارية ليست خيارًا
عند التشغيل المستمر أو القدرة العالية، تتراكم الحرارة داخل النظام بسرعة. تجاهل هذا العامل يؤدي إلى انجراف ترددي، تدهور كفاءة، وحتى فشل مبكر.
- أضف مسارات تبديد حراري (Heat sink أو بنية معدنية ناقلة).
- صمم تدفق هواء أو تهوية داخل الهيكل.
- ضع مستشعر حرارة وحماية برمجية لإيقاف آمن.
- اختر مادة كهرضغطية تتحمل duty cycle الفعلي.
إذا كان مشروعك في اللحام أو التنظيف الصناعي، اطلع على لماذا تهم جودة المحول في التطبيقات الحرجة.
6) نفّذ خطة اختبار ومعايرة قبل أي إطلاق
بعد التركيب والتوصيل، لا تعتمد على التوقعات النظرية. خطة الاختبار يجب أن تشمل:
- اختبار الرنين والمعاوقة قبل وبعد التشغيل الطويل.
- اختبار دقة القياس على أهداف مرجعية معروفة.
- اختبار الظروف البيئية (حرارة/رطوبة/اهتزاز).
- تكرارية الأداء عبر عدة عينات من نفس الدفعة.
النتيجة المهمة ليست القراءة الأفضل مرة واحدة، بل ثبات القراءة على مدار الزمن.
7) صمم المشروع لسهولة الصيانة والتوسعة
التصميم الذكي يوفّر وقتًا وتكلفة بعد الإطلاق:
- استخدم وحدات قابلة للفك والاستبدال.
- وحّد الموصلات وواجهات الإشارة قدر الإمكان.
- وثّق إعدادات التردد والقدرة والمعايرة للفريق التشغيلي.
- تجنب حلول التثبيت الدائمة إذا كانت لا تضيف قيمة فعلية.
الخلاصة

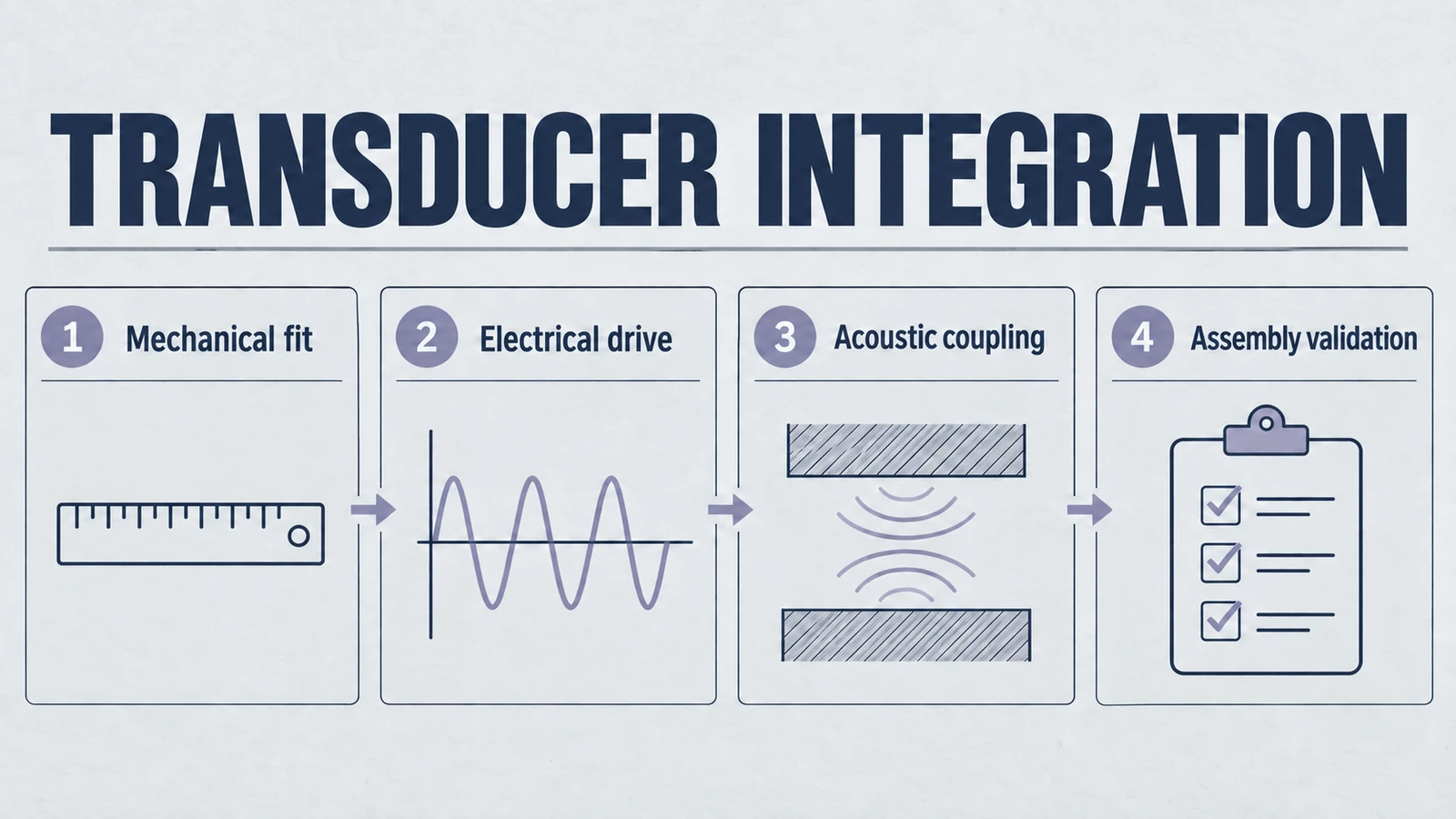

دمج محول موجات فوق صوتية ناجح لا يعتمد على جزء واحد ممتاز، بل على تكامل ثلاثة عناصر: اختيار صحيح، تصميم صحيح، واختبار صحيح. باتباع هذه الخطوات، ستحصل على نظام أدق، أكثر موثوقية، وأسهل في التوسع.
إذا كنت تريد تقصير دورة التطوير أو اختيار موديل مخصص، يمكننا دعمك هندسيًا من مرحلة المفهوم حتى التحقق النهائي. ابدأ من خط منتجاتنا أو تواصل مباشرة عبر صفحة الاتصال.
