اقتران الوضع في هندسة السيراميك بيزو

1. الاهتزاز النظيف الذي تريده، والاهتزاز الإضافي الذي أنشأته عن طريق الخطأ

يبدأ معظم المهندسين بنموذج عقلي معقول.

تطبيق الجهد.
يتغير سمك السيراميك.
يتحرك السطح مثل المكبس.
يقوم محول الطاقة بإخراج مجال صوتي يمكن التنبؤ به.

هذا النموذج يعمل فقط عندما يهيمن وضع واحد. في اللحظة التي تجعل فيها هندستك عائلتين رنينتين متماثلتين من حيث التردد وقوة الاقتران، يصبح "محركك البسيط" بمثابة رنان متعدد الأوضاع.

هذا هو وضع الاقتران.

اقتران الوضع ليس مجرد "قمتين في المعاوقة". وهو الوضع حيث:

وضعان للاهتزاز قريبان بدرجة كافية من حيث التردد للتفاعل.
لا يمكن للهيكل أن يدعمهم بشكل مستقل.
تتسرب الطاقة المحقونة في الوضع المقصود إلى الوضع غير المقصود.

إذا كنت تصمم لتحقيق الاستقرار والكفاءة والتكرار، فإن الاقتران يمثل خطرًا هندسيًا لأنه يغير النظام من "يمكن التنبؤ به" إلى "حساس".

2. المنافسين الرئيسيين. وضع السُمك مقابل الأوضاع الشعاعية

بالنسبة إلى الأشكال الهندسية الانضغاطية الشائعة مثل الأقراص، والحلقات، والألواح، والأنابيب، والكرات المجوفة، فإن التعارض الأكثر شيوعًا هو:

وضعية السُمك (الطولي).: الحركة بشكل أساسي من خلال اتجاه السمك. في كثير من الأحيان الوضع المطلوب لتوليد الموجات فوق الصوتية.
الأوضاع الشعاعية (المستوية): التمدد والانكماش داخل المستوى. غالبًا ما يكون ذلك غير مقصود، ولكنه لا مفر منه.

يوجد هذا التعارض لأن المادة ليست آلة ذات محور واحد.

2.1 لماذا توجد الحركة الشعاعية حتى عند القيادة بسمك

يقترن السيراميك الكهرضغطي بالسلوك التأسيسي. عند تطبيق مجال كهربائي في اتجاه الاستقطاب (غالبًا ما يكون سميكًا)، فإنك تحصل على إجهاد في اتجاهات متعددة.

بشكل مبسط:

S_3 = d_{33} E_3, \quad S_1 = d_{31} E_3, \quad S_2 = d_{31} E_3

$S_3$ هو سلالة سمك.
$S_1$ , $S_2$ هي سلالات في الطائرة.
$d_{31}$ عادةً ما يكون سلبيًا لـ PZT. وهذا يعني أن تمدد السُمك يكون مصحوبًا بانكماش داخل المستوى، والعكس صحيح.

لذا، حتى لو كانت أقطابك الكهربائية مثالية وكان محرك الأقراص الخاص بك طبيعيًا تمامًا على السطح، فإن المادة تحاول التحرك بشكل قطري.

إذا كانت هندستك تعطي تلك الحركة الشعاعية مسارًا رنينيًا، فسوف تأخذها.

2.2 حدس "مخطط الوضع".

يحتوي القرص على مقياسين أساسيين للطول الهندسي:

سمك ( $T$ )
القطر ( $D$ )

يدعم كل مقياس طول عائلة الرنين الخاصة به.

الحدس التقريبي هو:

f_{t} \propto \frac{v_t}{2T}, \quad f_{r} \propto \frac{v_r}{D}

$f_t$ هو مقياس تردد لوضع السمك.
$f_r$ هو مقياس تردد للوضع الشعاعي.
$v_t$ , $v_r$ هي سرعات صوتية فعالة لعائلات الوضع هذه (تعتمد على المادة والحدود).

مع تغير $(D/T)$ ، تتخطى عائلات الأوضاع هذه بعضها البعض.

عندما يهبط الوضع الشعاعي بالقرب من رنين السمك، يصبح الاقتران محتملًا.

3. المنطقة الخطرة. عتبات نسبة العرض إلى الارتفاع (D/T)

غالبًا ما يكتشف المهندسون اقتران الوضع بعد فوات الأوان لأنهم يتعاملون مع "التردد" كرقم واحد.

ولكن بالنسبة لجسم سيراميكي محدود، لديك غابة من الأوضاع.

مقياس الإنذار المبكر الأكثر شيوعًا هو نسبة العرض إلى الارتفاع:

\text{Aspect Ratio} = \frac{D}{T}

بالنسبة للعناصر الشبيهة بالقرص، ترتفع خطورة الاقتران عندما تضع $(D/T)$ وضعًا شعاعيًا قويًا بالقرب من رنين وضع سمك التشغيل.

3.1 سلوك العتبة العملية

لا يوجد رقم سحري عالمي لأن الشروط الحدودية مهمة.

أحرار مقابل مستعبدين
قرص واحد مقابل مكدس
طبقات الدعم والمطابقة
نمط القطب والتحميل الجماعي
قيود التحميل والغلاف

لكن واقع التصميم ثابت.

نسبة القطر إلى السُمك الصغيرة: تقترب الهندسة الطويلة النحيلة من نموذج القضيب الطولي، مع k33 بدلاً من حد اللوح الرقيق المثبت جانبيًا kt. حدد النموذج للوضع وشروط الحدود ذات الصلة.
متوسط $(D/T)$ : طريقة الشعاع والسمك. خطر الاقتران يتسلق بسرعة.
نسبة القطر إلى السُمك الكبيرة: يمكن للقرص الرقيق أن يقترب من نموذج وضع السُمك المفيد على نطاق محدد، مع بقاء الأوضاع ذات الحدود المحدودة والأعلى. زيادة النسبة لا تؤدي إلى تدمير سلوك السُمك أحادي البعد بشكل عام.

الموقف الهندسي المفيد هو التعامل مع نسب العرض إلى الارتفاع متوسطة المدى باعتبارها منطقة خطر.

إذا كان تصميمك موجودًا هناك، فيجب عليك افتراض الاقتران حتى تثبت خلاف ذلك.

3.2 المعبر المتجنب. لماذا لا "تمر" الأوضاع ببساطة

في عالم رياضي مثالي، يتقاطع منحنيا رنين منفصلين.

في الهياكل الانضغاطية الحقيقية، عندما يتفاعل وضعان، غالبًا ما يُظهران تقاطعًا متجنبًا:

القمم الرنانة تتنافر،
تصبح أشكال الوضع مختلطة،
ويصبح كلا الرنينين "خاطئين" جزئيًا لوظيفتك المقصودة.

ولهذا السبب لا يكون الاقتران تفصيلًا طيفيًا بسيطًا.

إنه يعيد تشكيل فيزياء التشغيل.

4. ما اقتران يفعله للأداء. عدم الاستقرار وعدم الكفاءة والمفاجآت

الاقتران هو مولد آلية الفشل.

ليس الفشل الكبيرة الفوري دائمًا. غالبًا ما يكون السؤال "لماذا يتصرف هذا التصميم بشكل مختلف بين العينات".

4.1 التوقيعات الكهربائية

في قياسات المعاوقة أو القبول، قد يظهر الاقتران على النحو التالي:

انقسام قمم الرنين
مواقع مضادة للرنين غير متوقعة
حدود دنيا محلية متعددة
انجراف حساس لدرجة الحرارة يفوق التوقعات
تغيير قوي عند تغيير عزم الدوران أو سمك المادة اللاصقة

إذا كان النموذج الأولي الخاص بك "يعمل" فقط عند تثبيته بطريقة معينة، فإن الاقتران هو المشتبه به.

4.2 توقيعات المجال الصوتي

بالنسبة إلى أجهزة الاستشعار بالموجات فوق الصوتية ومحولات الطاقة المستخدمة في تحت الماء، والتنظيف، واللحام، والتطبيقات الصوتية، قد تنتج أدوات التوصيل:

تشوه نمط الشعاع
فصوص جانبية غير متوقعة
سعة غير مستقرة مقابل ضبط التردد
أعلى فوضى في المجال القريب
حساسية تعتمد على الزاوية ولم تكن متوقعة

يعد هذا أمرًا خطيرًا بشكل خاص في الأنظمة التي تفترض وجود مشعاع مكبس نظيف.

4.3 العواقب الميكانيكية

النتيجة الأكثر تكلفة ليست استجابة تردد قبيحة.

إنه التوتر.

غالبًا ما تنشئ الأوضاع المقترنة مناطق انحناء وشد موضعية، خاصة بالقرب من:

حواف الأقراص والحلقات
حدود القطب
واجهات ذات مواد لاصقة أو أغطية معدنية
التقطعات الهندسية وعلامات التصنيع

السيراميك الضغطي قوي عند الضغط وهش عند الشد.

إذا كانت أداة التوصيل تسبب إجهاد شد حيث توقعت أن يكون الدوران الانضغاطي في الغالب، فإن خطر الكسر يرتفع.

5. خطر الكسر. كيف يكسر "الوضع الخاطئ" السيراميك؟

يفشل السيراميك عندما تتماشى حالة الإجهاد مع مجموعة العيوب.

يؤدي اقتران الوضع إلى زيادة المخاطر عن طريق إنشاء:

حالات الإجهاد المختلطة: وضع السُمك بالإضافة إلى الوضع الشعاعي يمكن أن يؤدي إلى الانحناء.
تضخيم الحافة: الأوضاع الشعاعية غالبًا ما تركز الضغط بالقرب من المحيط.
الضغط على الواجهة: طبقات الترابط ترى مكونات القص والقشر.
الحساسية الحرارية: يمكن أن يؤدي تغير بسيط في درجة الحرارة إلى تحريك محاذاة الرنين، مما يؤدي إلى تغيير توزيع الضغط.

المفاجأة الشائعة هي التصميم الذي يبقى عند القيادة المنخفضة ولكنه يتشقق عند القيادة العالية، على الرغم من أن الإزاحة المتوسطة تبدو معقولة.

غالبًا ما تكون هذه علامة على أن الضغط المحلي مدفوع بوضع غير مقصود.

6. لماذا يتم التغاضي عن اقتران الوضع في التصميم المبكر

إذا كان اقتران الوضع شائعًا جدًا، فلماذا تفوته الفرق.

لأن سير عمل التصميم المبكر يكافئ البساطة.

6.1 التحيز في الاختيار المبكر. "اختر التردد، ثم اختر السُمك"

سير العمل المتكرر هو:

اختر التردد المستهدف
اختر السُمك من صيغة وضع السُمك
اختر القطر للتعامل مع الطاقة أو قيود التجميع

يبدو هذا منطقيًا، لكنه يتعامل مع القطر باعتباره سلبيًا ميكانيكيًا.

ليس كذلك.

القطر يخلق فيزياء الرنين الخاصة به.

6.2 الاعتماد المفرط على النماذج أحادية الأبعاد (1D)

تفترض العديد من الآلات الحاسبة السريعة اهتزاز سمك أحادي البعد.

هذه مفيدة، ولكن فقط عندما تدعم الهندسة السلوك أحادي الأبعاد (1D).

بمجرد نمو $(D/T)$ ، يصبح الافتراض أحادي الأبعاد (1D) خيالًا متفائلاً.

6.3 التحقق من صحة النموذج الأولي الذي يخفي المشكلة

يمكن إخفاء اقتران الوضع عن طريق:

دعم ثقيل يثبط الأوضاع الشعاعية
طبقات لاصقة سميكة
تحميل مسبق يغير شروط الحدود
اختبار التركيبات التي تقيد الجزء عن طريق الخطأ

ثم تعود المشكلة عند تغيير التجميع.

إذا كان الجزء يتصرف فقط في رقصة المختبر، فهو ليس قويًا.

7. قائمة مرجعية للتصميم الموجه نحو الفشل. كيفية التعامل مع اقتران باعتباره خطرا للقضاء عليه

هذا لا يتعلق بالتنبؤ المثالي. يتعلق الأمر بعدم المفاجأة.

7.1 ابدأ بفرضية خطر الاقتران

إذا كان العنصر الشبيه بالقرص يحتوي على $(D/T)$ متوسطًا أو مرتفعًا، فافترض خطر الاقتران.

اكتبها على أنها خطر في التصميم.

هذا يغير السلوك.

إنه يجبر الفريق على التحقق من صحته مبكرًا.

7.2 استخدم المعاوقة بالإضافة إلى التحقق من صحة شكل الوضع

الممانعة وحدها يمكن أن تكون مضللة.

لا تخبرك القمتان بأي وضع.

إقرانه بواحد على الأقل من:

قياس الاهتزازات بالليزر
مسح قياس التداخل
التحليل النموذجي للعناصر المحدودة
التصوير المجسم التجريبي

أنت بحاجة لرؤية حركة السطح.

يجب أن يُظهر وضع السُمك "النظيف" طورًا شبه منتظم عبر السطح النشط، وليس خليطًا.

7.3 الإجهاد هو المقياس الحقيقي للطاقة العالية

إذا كان تطبيقك عالي السرعة الموجات فوق الصوتية، الإزاحة لا تكفي.

تتبع نقاط التوتر الساخنة.

إذا أدى الوضع المقترن إلى إجهاد شد بالقرب من الحواف أو الواجهات، فسيتم تحديد عمرك من خلال تلك النقاط الساخنة.

7.4 اختيارات هندسية تقلل من احتمالية الاقتران

بدون تحويل هذا إلى كتالوج هندسي، فإن الاتجاه العام هو:

تجنب نسب العرض إلى الارتفاع حيث توجد الأوضاع الشعاعية القوية بالقرب من رنين سمك التشغيل لديك
تقليل الانقطاعات الحادة التي تؤدي إلى تضخيم الضغط الموضعي
إدارة شروط الحدود بشكل متعمد (الربط، التحميل المسبق، الدعم)
حافظ على تماثل القطب الكهربائي والميكانيكي عندما تحتاج إلى سلوك متماثل محوري نظيف

النقطة ليست "جعل D/T صغيرًا دائمًا". النقطة المهمة هي "لا تعامل D/T كمعلمة تجميلية".

8. ماذا تفعل عندما لا تستطيع تجنب منطقة الخطر

أحيانًا تجبرك القيود على اتباع هندسة معرضة للاقتران.

ثم يتحول هدفك من التجنب إلى السيطرة.

تشمل الأساليب ما يلي:

إستراتيجيات التخميد (التدعيم، الطبقات المفقودة)
هندسة الحالة الحدودية (التحميل المسبق، التركيبات المتوافقة)
تخطيط الترددات (يعمل بعيدًا عن المنطقة المختلطة)
تجزئة الهندسة (المصفوفات، الحلقات، التقسيم)

ولكن كن صادقا.

إذا كان نطاق التشغيل الخاص بك موجودًا حيث يتم خلط الأوضاع، فسيكون الضبط هشًا.

هذه ليست مشكلة تصنيع. إنها الفيزياء.

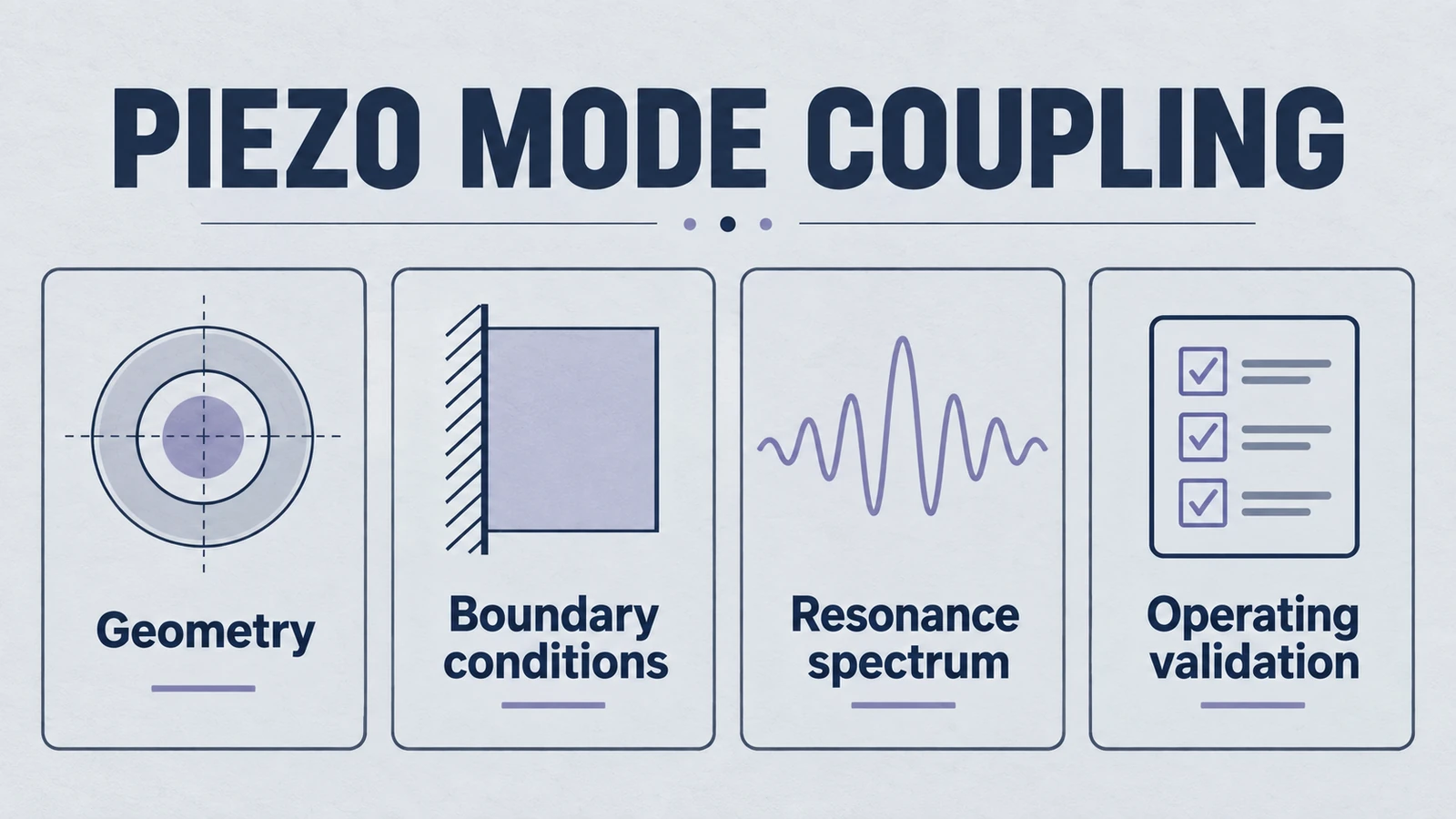

9. ملخص. الهندسة ليست التعبئة والتغليف، بل هو قرار تصميم الرنان

اقتران الوضع هو ما يحدث عندما تسمح هندستك لعائلتين من الاهتزازات بالتنافس.

يعتبر وضع السُمك والأوضاع الشعاعية منافسين طبيعيين في السيراميك الضغطي.

نسبة العرض إلى الارتفاع ( $D/T$ ) هو أبسط مؤشر للإنذار المبكر، لكن الحدود والتجمع يحددان النتيجة الدقيقة.

عند حدوث الاقتران، يمكن أن يسبب:

سلوك الرنين غير المستقر
المجالات الصوتية المشوهة
خسائر الكفاءة
والأهم من ذلك، حالات التوتر التي تزيد من خطر الإصابة بالكسور

إذا كنت تريد تصميمات قوية، تعامل مع الهندسة كمتغير خطر من الدرجة الأولى.

لا تنتظر حتى النماذج الأولية المتأخرة لتكتشف أن "القرص البسيط" الخاص بك هو في الواقع مذبذبان يتجادلان داخل مادة هشة.

إذا كنت تقوم بتقييم هندسة بيزو جديدة لمحول الطاقة، قم بتوثيق الوضع المقصود، وأقرب الأوضاع المنافسة، ونقاط الضغط الساخنة. غالبًا ما تمنع هذه الصفحة الواحدة المفاجأة الأكثر تكلفة: تصميم لا يعمل إلا عندما يكون كل شيء مثاليًا تمامًا.
