غالبًا ما تبدو الموجات فوق الصوتية المركزة أكثر غرابة مما هي عليه الآن. في كثير من الحالات، لا يكون "السر" عبارة عن مادة بيزو خاصة، أو خدعة استقطاب غامضة، أو دائرة خاصة. إنها الهندسة.
أ سيراميك بيزو ذو غطاء كروي مخصص هو عنصر بيزو وجهه النشط هو جزء من الكرة. عندما يهتز هذا الوجه في وضع السُمك، تكون واجهة الموجة الصوتية التي تغادر السطح منحنية بشكل طبيعي. يمكن أن تتقارب واجهات الموجات المنحنية في منطقة أمام العنصر. تلك المنطقة هي التركيز.
يشرح هذا المقال ماهية الغطاء الكروي سيراميك بيزو هي، كيف تختلف عن الأقراص المسطحة، وما يمكنها وما لا يمكنها فعله في أنظمة الموجات فوق الصوتية الحقيقية. لقد تمت كتابته لتوضيح "الاختصارات العقلية" التي غالبًا ما يحملها المهندسون والمشترون الفنيون من تفكير محول الطاقة ذي المكبس المسطح.
1. المصطلحات والهندسة. غطاء كروي مقابل نصف كروي
غالبًا ما يستخدم المهندسون كلمة "منحني" و"نصف الكرة الأرضية" و"كروي" بالتبادل. وهنا يبدأ الارتباك. المصطلحات الهندسية ليست تجميلية. إنها تغير المسافة البؤرية وقابلية التصنيع وكيفية تركيب العنصر.
1.1 هندسة الغطاء الكروي

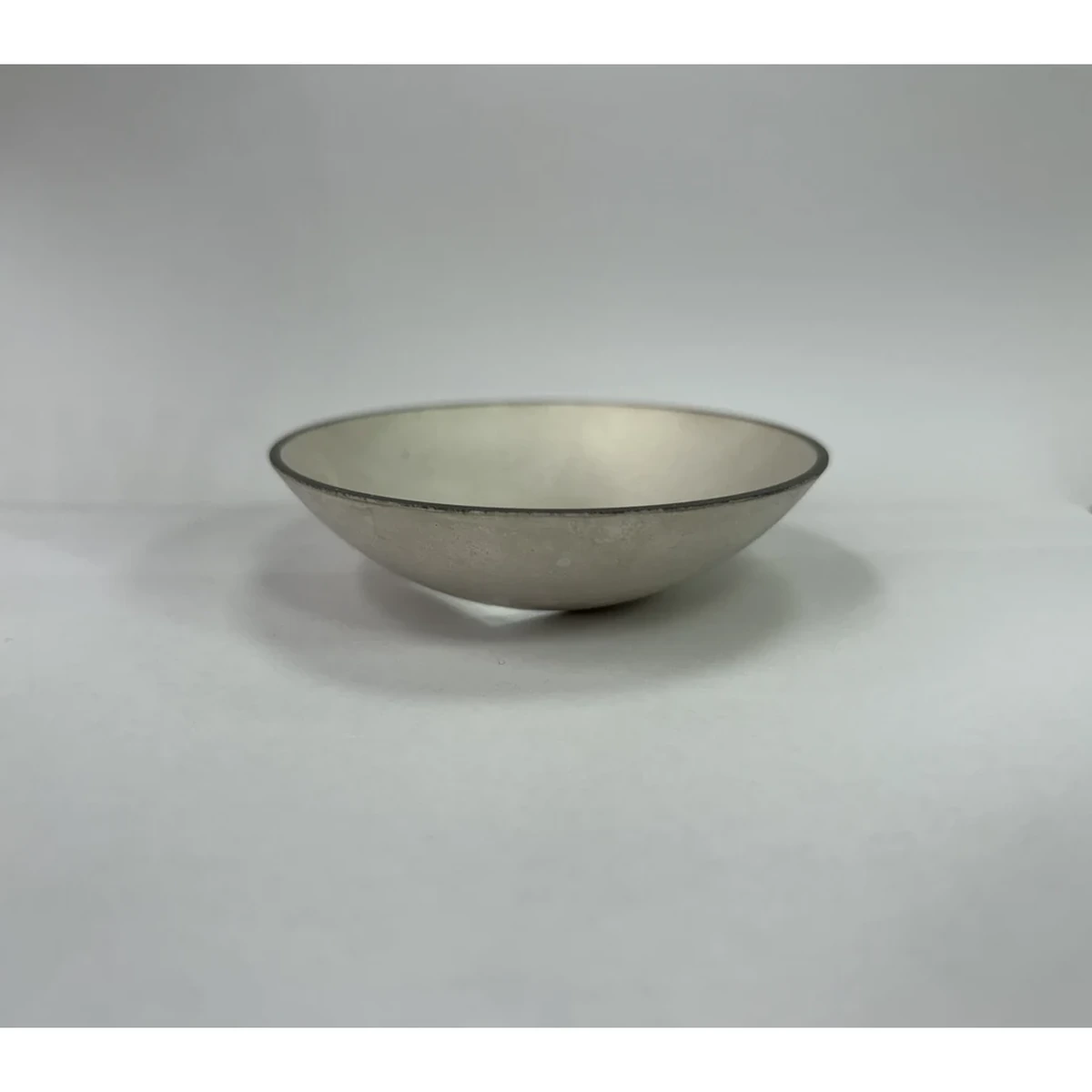

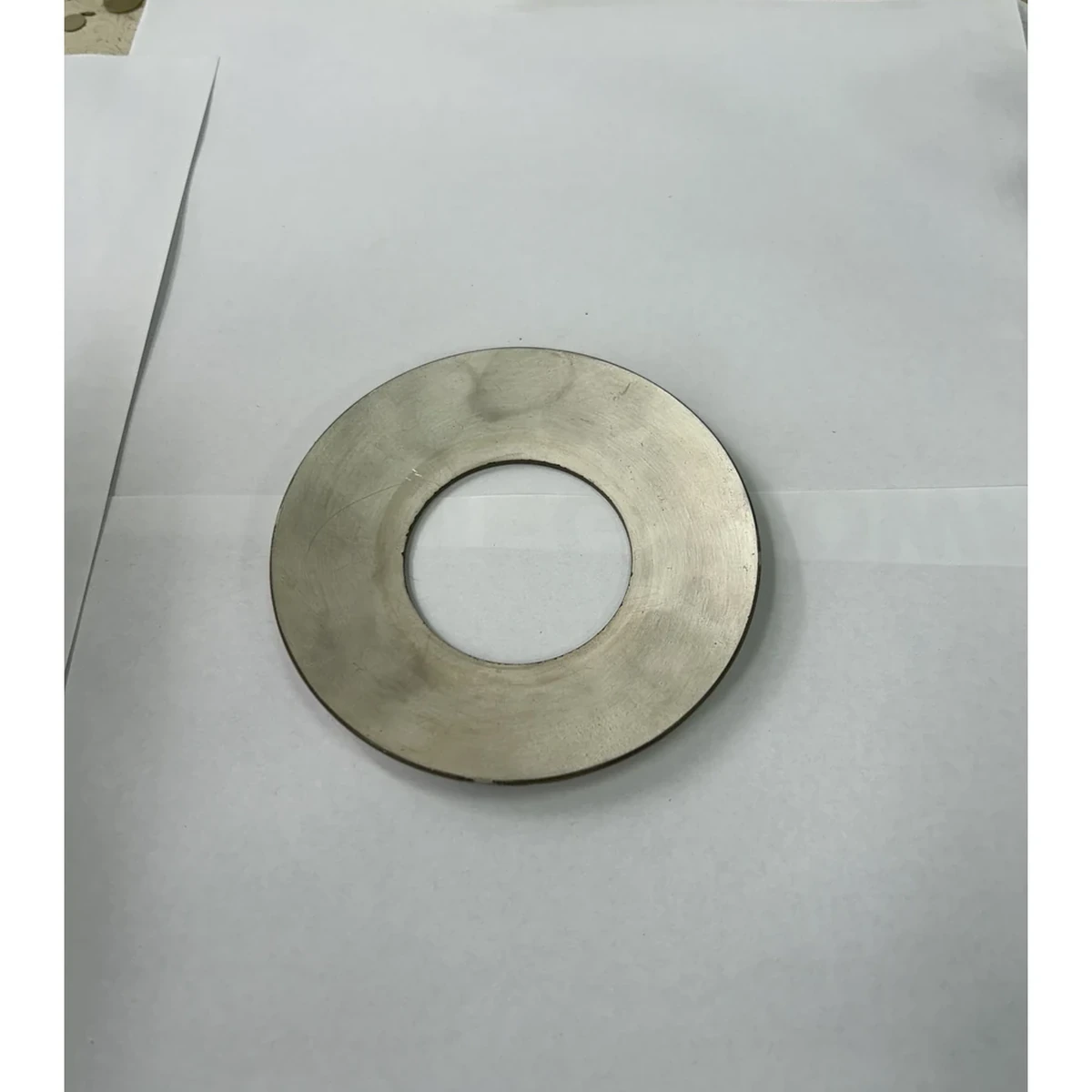

أ سيراميك بيزو ذو غطاء كروي مخصص هو أ قطعة من الكرة قطع بالطائرة. ومن الناحية العملية، يبدو وكأنه وعاء ضحل (مقعر) أو قبة ضحلة (محدبة).
يمكنك تحديد غطاء كروي بالكامل باستخدام أي مجموعة متسقة من المعلمات. الشائعة هي:
- نصف قطر المجال، . نصف قطر الكرة التي ينتمي إليها الغطاء.
- نصف قطر الفتحة، . نصف قطر الفتح الدائري.
- تدلى (الارتفاع)، . أقصى عمق للغطاء بالنسبة لمستوى الحافة.
ترتبط هذه بالهندسة القياسية:
إذا كنت تعلم و ، يمكنك الحساب . إذا كنت تعرف و ، يمكنك الحساب باستخدام:
لماذا يهتم مصممو OEM: بالنسبة لعنصر التركيز البسيط، في وسط موحد وتجاهل الانكسار والانحرافات، يكون التركيز الهندسي تقريبًا عند المسافة من السطح المشع المقعر. هكذا هو مقبض من الدرجة الأولى للمسافة البؤرية.
مقبض من الدرجة الثانية هو حجم الفتحة بالنسبة إلى . يمكن لجزأين مشاركة نفس الشيء ، ولكن يتصرف بشكل مختلف إذا كان قطر الفتحة أكبر بكثير. يظهر هذا الاختلاف في حجم النقطة البؤرية والفصوص الجانبية وحساسية المحاذاة.
1.2 هندسة نصف الكرة الأرضية
أ نصف الكرة الأرضية هي حالة خاصة للغطاء الكروي. إنه بالضبط نصف الكرة.
بالنسبة لنصف الكرة الأرضية:
تلك قبعة عميقة جدًا. معظم العناصر الانضغاطية "المركّزة" المستخدمة في المضغوطات محولات الطاقة هم لا نصفي الكرة الأرضية. هم قبعات كروية ضحلة لأن نصفي الكرة الأرضية يخلقان تحديات ميكانيكية وتركيبية وإلكترودية، وتصبح الفتحة كبيرة بالنسبة للتغليف المتاح.
المعنى العملي هو أن كلمة "نصف كروي" غالبًا ما تكون تسمية غير متقنة تستخدم لتعني "منحني". إذا لم يذكر الرسم أو المواصفات , ، و ، أنت لا تعرف في الواقع ما هي الهندسة التي ستحصل عليها.
1.3 محدب مقابل مقعر. لا تخلطهم
- أ مقعرة عنصر الغطاء الكروي على شكل وعاء. يميل إلى تتقارب الطاقة الصوتية أمام العنصر.
- أ محدبة العنصر على شكل قبة. يميل إلى تتباعد الطاقة الصوتية.
إذا قال شخص ما "عنصر منحني كرويًا" دون تحديد مقعر مقابل محدب، فلا تفترض شيئًا. والأسوأ من ذلك أن بعض التجميعات تقلب اتجاهها أثناء التكامل، ويصبح "الجزء المركز" مشعاعًا متباعدًا عن طريق الصدفة.

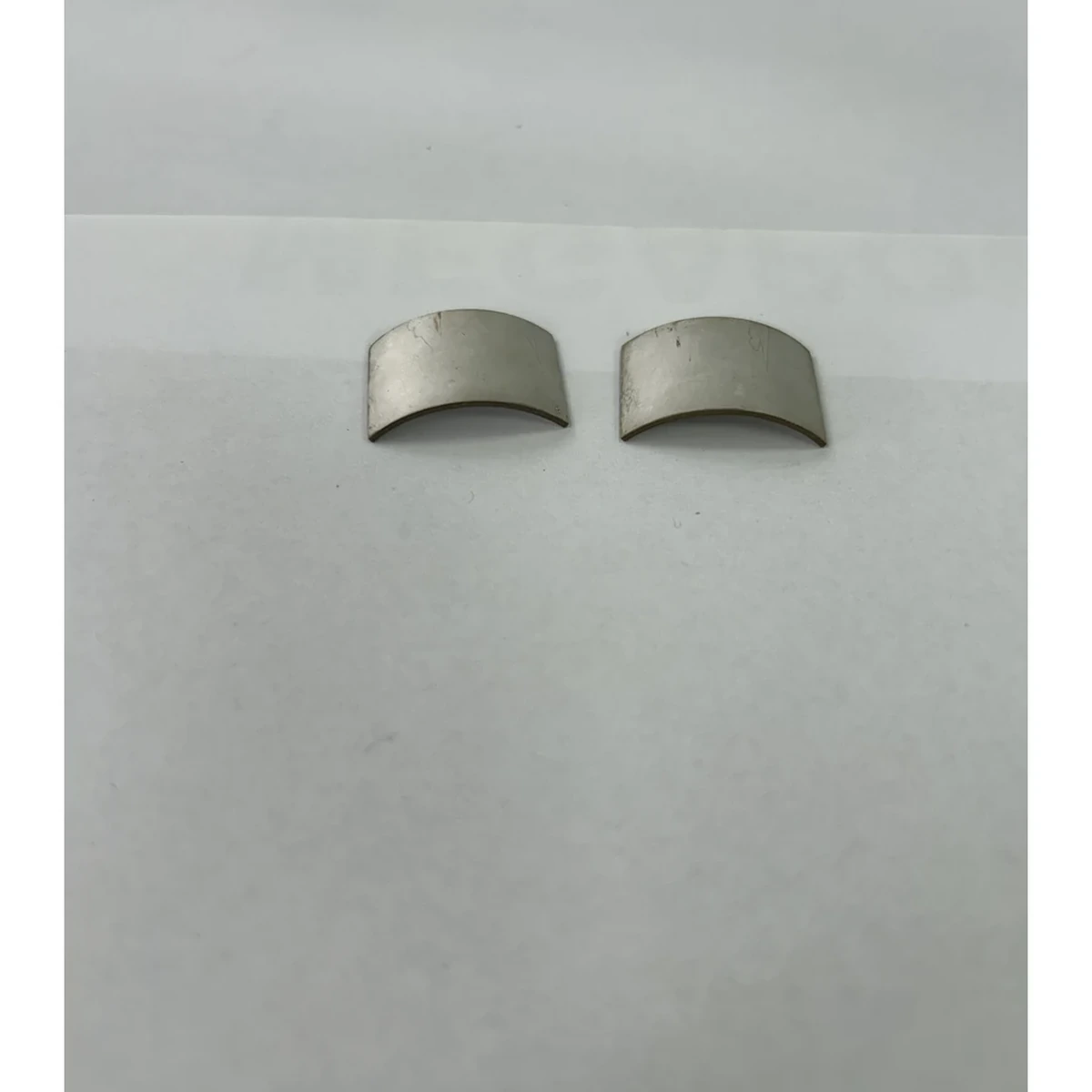

2. الأقراص المسطحة مقابل العناصر المنحنية كرويا. ما الذي يتغير جسديا؟
شقة قرص بيزو مدفوعة في وضع السُمك تقريبًا أ رادياتير المكبس. إذا كان القرص صغيرًا بالنسبة للطول الموجي، ينتشر المجال على نطاق واسع. إذا كانت كبيرة بالنسبة لطول الموجة، فإن الحزمة تضيق، وينتج الحيود بنية المجال القريب. لكن واجهة الموجة ليست منحنية عمدا.
يختلف العنصر المنحني كروياً (المقعر) بطريقتين مرتبطتين:
- ال السطح طبيعي يختلف عبر الفتحة.
- ال السطح المشع ليس متحد المستوى، لذا فإن النقاط عبر السطح تبدأ بمواضع مختلفة في الفضاء.
النتيجة هي أ واجهة الموجة المنبعثة المنحنية التي يمكن تصميمها لتقريب أ موجة كروية متقاربة.
2.1 طريقة بسيطة لتصور ذلك
تخيل أن سطح الانضغاط عبارة عن عدة بقع صغيرة، تطلق كل منها مويجات صغيرة في الوسط. هذه هي في الأساس صورة هيغنز-فريسنل.
- لأ مسطحة من السطح، تبدأ تلك المويجات على مستوى. تكون واجهة الموجة المدمجة مستوية تقريبًا بالقرب من السطح، ثم تنحرف.
- لأ غطاء كروي مقعر السطح، تبدأ تلك المويجات على سطح منحني. وفي الحالة المثالية، تصطف أطوارها وأطوال مساراتها لتشكل واجهة موجية متقاربة تصل إلى أقصى قدر من التداخل البناء بالقرب من المنطقة البؤرية.
وهذا هو التركيز بالهندسة.
2.2 ما لا يتغير تلقائيًا
من الأخطاء الشائعة افتراض أن الانحناء "يجبر" السيراميك على الدخول في وضع اهتزاز مختلف. لا يغير الانحناء وضع التشغيل المقصود بطريقة سحرية.
- لا تزال العديد من عناصر الغطاء الكروي مصممة للعمل بشكل أساسي في وضع السُمك.
- يغير الانحناء شروط الحدود ويمكن أن يقدم أوضاعًا إضافية أو اقتران الوضع إذا لم يتم التحكم في التصميم.
لذا فإن الانحناء هو أداة تركيز. إنه ليس تمريرة مجانية حول الهندسة المشروطة.
3. كيف تغير الهندسة المقعرة الانتشار الصوتي
3.1 تخلق الهندسة اختلافات في طول المسار
ضع في اعتبارك نقطة على السطح المنحني بالقرب من الحافة ونقطة بالقرب من المركز. إذا كان العنصر جزءًا من مجال نصف القطر ، فهذه النقاط تقع على نفس الكرة.
في وسط متجانس مثالي، يكون للموجة الكروية المتقاربة إلى نقطة طور ثابت على سطح كروي متمركز في النقطة البؤرية. لذلك عندما يكون السطح المشع نفسه كرويًا، أو قريبًا، فإن اختلافات طول المسار عبر الفتحة تتطابق بشكل طبيعي مع ما تحتاجه الموجة المتقاربة.
فارق بسيط مهم: لا يُنشئ العنصر الانضغاطي تركيزًا مثاليًا للنقطة. الأنظمة الحقيقية تنتج أ نقطة بؤرية محدودة بسبب الحيود والفتحة المحدودة. تلك البقعة لها عرض وعمق التركيز، وليس لها إحداثيات واحدة.
3.2 التركيز هو خاصية ميدانية، وليس "خط شعاع"
في الموجات فوق الصوتية المركزة، يتحدث الناس غالبًا كما لو أن الشعاع عبارة عن شعاع ضيق يصل إلى نقطة ما. هذا النموذج العقلي مضلل.
يحتوي الحقل عادةً على:
- أ المجال القريب المنطقة القريبة من محول الطاقة حيث يمكن أن يكون التداخل معقدًا.
- أ منطقة التركيز حيث تبلغ الشدة ذروتها.
- أ بعد البؤرة المنطقة التي يتباعد فيها الشعاع مرة أخرى.
حتى في أفضل الأحوال، يكون التركيز أ الحجم. حجمها يعتمد على الفتحة، الطول الموجي ، والرقم البؤري الفعال ، المسافة البؤرية تقريبًا مقسومة على قطر الفتحة.
أصغر يميل إلى التركيز بشكل أكثر إحكامًا. ولكن أصغر يميل أيضًا إلى أن يعني حساسية أكبر للإمالة والمركز وتفاوتات الطبقة.
3.3 يمكن لطبقات الاقتران والمبيتات أن تحول التركيز
يفترض مفهوم التركيز الهندسي أن الموجة تنتشر من السطح المنحني إلى وسط موحد واحد.
حقيقي محولات الطاقة غالبًا ما تتضمن:
- مطابقة الطبقات
- المواد اللاصقة
- نوافذ واقية عازلة للصوت
- المواد الداعمة
- العلب المنحنية أو العدسات الصوتية
هذه الطبقات تغير سرعة الموجة الفعالة وتحدث الانكسار. يمكن أن يتغير الموضع البؤري الفعلي والشكل الموضعي. علاج ك نقطة البداية، وليست الحقيقة النهائية.
3.4 الوسيلة لها أهمية أكبر مما يتوقع الكثير من الناس
يبدو التركيز في الهواء والماء والبوليمرات مختلفًا بسبب اختلاف سرعة الموجة والتوهين.
- في الهواء، يزداد التوهين بسرعة مع التردد.
- في الماء أو الزيوت، يكون التوهين أقل، لكن الفقاعات والتجويف وتدرجات الحرارة يمكن أن تشوه المجال.
إذا تجاهلت الوسيط، يصبح "التركيز" تسمية بدلاً من هدف تصميم قابل للقياس.
4. التركيز يأتي من الهندسة. وليس من خصائص المواد
هذا مفهوم خاطئ شائع، لذا يجدر ذكره بوضوح.
4.1 تحدد المواد الضغطية كفاءة التحويل وعرض النطاق الترددي. عدم التركيز
تؤثر اختيارات المواد الكهرضغطية بشكل أساسي على:
- الوصلات الكهروميكانيكية
- الخسائر الميكانيكية والتدفئة
- المعاوقة الكهربائية
- التعامل مع الطاقة والشيخوخة
يفعلون لا إنشاء التركيز بأنفسهم.
4.2 يمكن لعنصرين مصنوعين من نفس المادة التركيز أم لا
يمكنك أن تأخذ نفس تركيبة السيراميك وتصنع:
- قرص مسطح
- عنصر ذو غطاء كروي
الفرق في التركيز هو هندسي.
4.3 "السيراميك المركز" ليس فئة مواد مختلفة
يصف "المركّز". سلوك الشكل والميدان، وليس نوعية المادة.
إذا كانت ورقة المواصفات تشير إلى خلاف ذلك دون علم الهندسة، فكن متشككًا.
5. نطاقات التردد النموذجية وقيود الحجم
توجد العناصر المركزة عبر العديد من نطاقات التردد بالموجات فوق الصوتية. الهندسة والتصنيع تفرض حدودا.
5.1 يتفاعل التردد والانحناء من خلال الطول الموجي
النظر في قطر الفتحة نسبة إلى الطول الموجي .
- فقط أطوال موجية قليلة. يهيمن الحيود.
- العديد من الأطوال الموجية. من الممكن التركيز بشكل أكثر إحكامًا.
يسمح التردد العالي بتركيز أكثر إحكامًا، ولكنه يزيد من التوهين وغالبًا ما يتطلب سيراميك أرق، مما قد يقلل من هامش الطاقة.
5.2 النطاقات العملية النموذجية
- الموجات فوق الصوتية الجوية: عشرات كيلو هرتز إلى بضع مئات كيلو هرتز
- السوائل والمواد الصلبة الناعمة: من مئات كيلوهرتز إلى عدة ميجاهرتز
- معالجة عالية الطاقة: عادة عشرات كيلوهرتز
يجب أن يأخذ اختيار التردد في الاعتبار الوسط والمسافة والطاقة والتعبئة.
5.3 قيود الحجم. لا يمكن أن يكون الجزء "أي انحناء تريده"
تشمل القيود ما يلي:
- اتساق السماكة
- خطر التشقق مع الانحناء العميق
- تغطية القطب الكهربائي على الأسطح المنحنية
- توحيد البولينج
- تشويه التركيب والدعم
التسامح مع التكدس مهم. حتى الانحرافات الصغيرة في أو إجهاد التجميع يمكن أن يحول التركيز.
6. القيود والمفاهيم الخاطئة الشائعة
فكرة خاطئة 1
"يخلق السيراميك ذو الغطاء الكروي تركيزًا مثاليًا للنقطة."
الواقع. التركيز هو حجم محدود.
فكرة خاطئة 2
"تغيير المادة يجعلها أكثر تركيزًا."
الواقع. التركيز هندسي.
فكرة خاطئة 3
"المسافة البؤرية تساوي دائمًا R."
الواقع. الطبقات والانكسار تحوله.
مفهوم خاطئ 4
"المحاذاة أقل أهمية."
الواقع. الحقول المركزة أكثر حساسية.
مفهوم خاطئ 5
"الأحرف الكبيرة الأعمق دائمًا هي الأفضل."
الواقع. أنها تزيد من التوتر والتعقيد.
فكرة خاطئة 6
"التركيز يعمل على إصلاح الاقتران الضعيف."
الواقع. إنه يركز على أي موجة لديك بالفعل.
7. قائمة مرجعية للتقييم العملي لمهندسي تصنيع المعدات الأصلية
- ما هي , ، و ?
- هل العنصر مقعر أم محدب في التجميع؟
- ما هي الوسيلة التي تمت مواجهتها أولاً؟
- هل مسافة التشغيل قريبة من التركيز؟
- هل يتم التحكم في تجانس السمك؟
- كيف يتم تثبيت العنصر ودعمه؟
- هل تم التحقق من التركيز على مستوى التجميع؟
- ما هي طريقة اختبار القبول؟
8. ملخص. ما هو السيراميك الانضغاطي ذو الغطاء الكروي وما هو ليس كذلك
أ سيراميك بيزو ذو غطاء كروي مخصص يستخدم الهندسة لتشكيل المجال الصوتي. نصف الكرة الأرضية هو حالة خاصة واحدة فقط. معظم التصاميم العملية هي قبعات ضحلة.
يأتي التركيز من الانحناء، وليس من مواد بيزو خاصة. يعتمد الأداء الحقيقي على المجموعة الصوتية الكاملة ووسط التشغيل.
علاج كمتغيرات تصميم من الدرجة الأولى. التحقق من صحة التركيز على مستوى النظام. افعل ذلك، وسيصبح السيراميك ذو الغطاء الكروي أداة هندسية دقيقة وليس كلمة طنانة.
