معلمات التصميم الرئيسية للعناصر الانضغاطية المنحنية كرويًا: نصف القطر، والفتحة، والسمك
مركزة محولات الطاقة بالموجات فوق الصوتية غالبًا ما يبدأ بجملة بسيطة خادعة: "استخدم بيزو منحني كرويًا لتركيز الشعاع." ثم يظهر الواقع. لا يركز الشعاع بالضبط على المكان الذي توقعه CAD. يتغير الرنين عندما يرتبط العنصر. يتصرف جزأين من نفس الدفعة بشكل مختلف قليلاً. إن تصنيع الانحناء "المثالي" أمر صعب أو باهظ التكلفة، كما أن أي تغيير بسيط في إحدى المعلمات الهندسية يؤدي بهدوء إلى تدمير معلمة أخرى.
هذه المقالة مكتوبة للمصممين الذين يعرفون بالفعل أساسيات مواد بيزو ورنين وضع السُمك، ومن يريد نموذجًا ذهنيًا عمليًا للمنحنيات الكروية (بيزو بغطاء كروي مخصص) الخزف. إنها ليست وصفة. إنها خريطة للمساحة التجارية.
سنركز على ثلاثة معلمات تحددها مبكرًا في التصميم.
- نصف قطر الانحناء (R). يضبط الميل الهندسي للتقارب.
- قطر الفتحة (D). يضبط "حجم العدسة" ويتحكم في التركيز البؤري وشدته.
- سمك السيراميك (ر). يضبط في الغالب رنين وضع السُمك، ولكنه يقترن أيضًا بضغط الانحناء ونقاء الوضع وقابلية التصنيع.
الرسالة الأساسية: لا تعمل هذه المعلمات بشكل مستقل. تفاعلاتهم هي السبب في أن تصميم بيزو المركز هو بطبيعته مدفوع بالتسوية.
1) ما هو "البيزو ذو الغطاء الكروي" حقًا
العنصر الانضغاطي ذو الغطاء الكروي عبارة عن قطعة غلاف خزفية كهرضغطية ذات سطح كروي مقعر/محدب. في الممارسة العملية هو جزء من المكدس.
- السيراميك عادةً مكهرب على سطوحه الداخلية والخارجية.
- عادةً مستعبدين إلى دعامة أو حامل أو كوب معدني، ومقترن بوسيط أمامي (ماء، هلام، أنسجة، هواء مع طبقات متطابقة، إلخ.).
- يخلق التجميع حالة حدودية صوتية لا تشبه أبدًا حالة السيراميك الحر.
وبالتالي فإن العنصر ليس مجرد "عدسة هندسية". إنه هيكل كهروميكانيكي رنين، تحت الضغط، مع ظروف حدودية.
2) نصف قطر الانحناء. المسافة البؤرية ليست رقما واحدا
2.1 الهندسة من الدرجة الأولى
إذا نشأت على التشبيه البصري فسوف ترى نصف القطر R وفكر في "البعد البؤري". ومن الناحية الهندسية البحتة، يميل الغطاء الكروي إلى التركيز حول مسافة مماثلة لنصف قطره. وهذا الحدس مفيد، ولكنه غير كامل.
2.2 لماذا يتحول التركيز الفعلي
في الموجات فوق الصوتية، "التركيز" الذي تهتم به هو نتيجة توزيع الطور عبر الفتحة. نصف القطر يدفع انحناء المرحلة. لكن الطور عند السطح المشع يتغير بأشياء لا علاقة لها بالانحناء الآلي.
محولات التركيز الشائعة:
- التحميل بواسطة الوسيط الأمامي. يقوم الماء أو الأنسجة بتحميل السطح المشع ويغير توزيع الاهتزاز الفعال. كما تؤدي سرعة الصوت والتوهين في الوسط إلى تغيير موقع الضغط الأقصى.
- سمك طبقة الرابطة وصلابتها. يمكن لعشرات الميكرونات القليلة من تباين المادة اللاصقة أن تغير صلابة الحدود بما يكفي لتغيير شكل الوضع، خاصة بالنسبة للأغطية الرفيعة أو شديدة الانحناء.
- مقاومة الدعم. يمكن للجزء الخلفي ذو المقاومة العالية أن يعكس الطاقة مرة أخرى إلى السيراميك ويغير المرحلة الفعالة. يمكن للدعم المفقود أن يوسع عرض النطاق الترددي ولكنه يقلل من ضغط الذروة.
- تصنيع انحراف الانحناء. "R" هي قيمة اسمية. الأجزاء الحقيقية لها تسامح نصف القطر، وتموج السطح، والانحرافات المحلية.
لذا، من الأفضل التعامل مع التركيز على أنه التوزيع. من المحتمل أن تُظهر بيانات الاختبار الخاصة بك منطقة محورية (عمق التركيز) بدلاً من نقطة مثالية.
2.3 المقايضة. يزيد R الأقصر من التقارب ولكنه يزيد من الحساسية
غالبًا ما يدفع المصممون نحو نصف قطر أصغر للحصول على تركيز محكم. التكلفة ليست مجرد "صعوبة التصنيع". إنه كذلك حساسية أعلى للأخطاء الصغيرة.
- أصغر R يزيد من انحناء واجهة الموجة. أي انحراف محلي أو ميل أو عدم انتظام الترابط يساهم في حدوث خطأ أكبر في الطور.
- غالبًا ما يعني R الأصغر إجهادًا ميكانيكيًا أعلى أثناء التشكيل/التلبيد وارتفاع خطر حدوث شقوق صغيرة أو اعوجاج.
- في التجميعات، يمكن لـ R الأصغر أن يزيد من فرصة مشاركة الأوضاع غير السُمكية، وتحويل الرنين وإضافة فصوص جانبية.
قاعدة جيدة في مراجعات التصميم: إذا طلبت انحناءًا قويًا، فيجب عليك تخصيص ميزانية أكبر للتحكم في التسامح والمزيد لتكرار الاختبار.

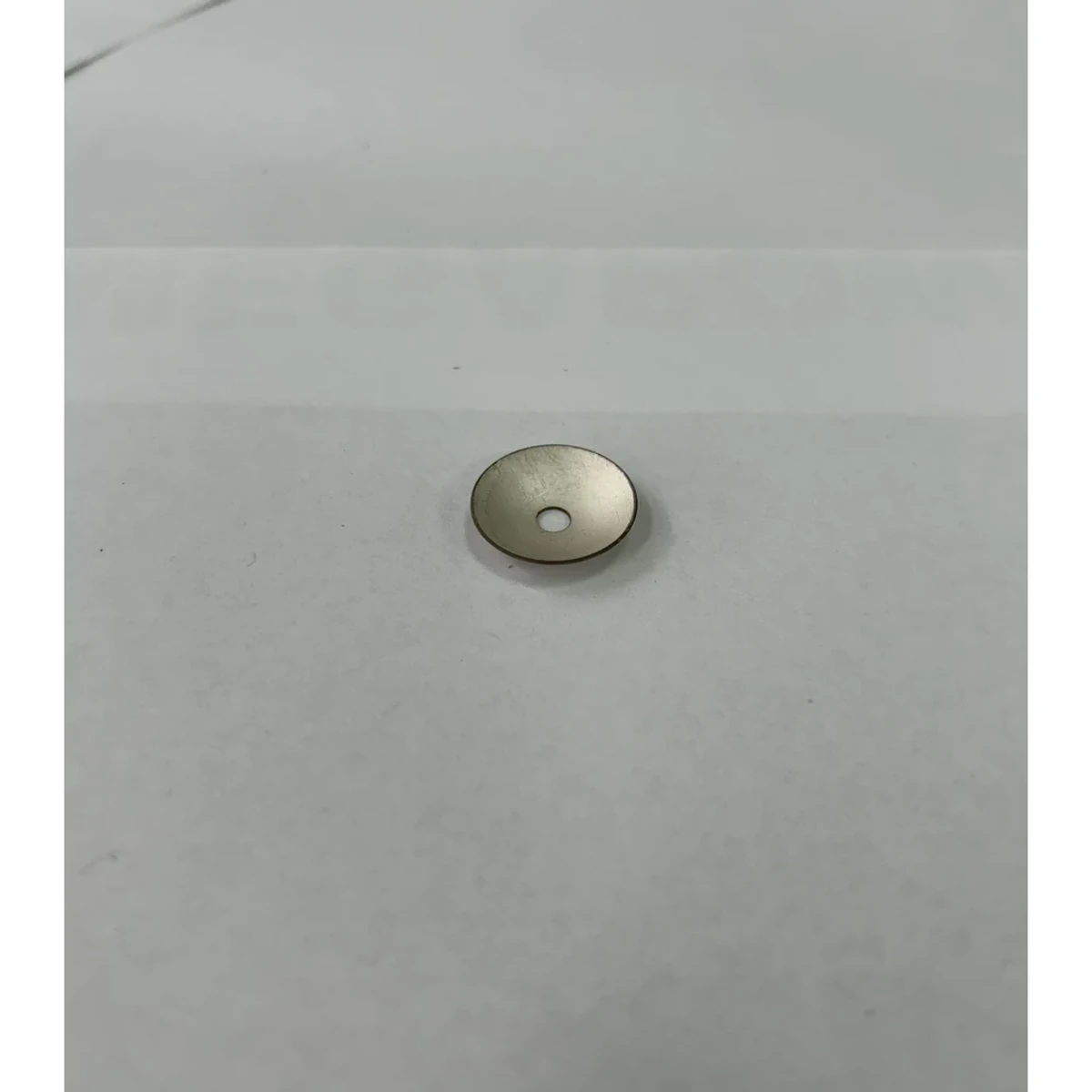

3) قطر الفتحة. المحرك الخفي للكثافة وحجم البقعة
3.1 الفتحة وكثافة الطاقة
قطر الفتحة د هو حجم السطح المشع النشط. قم بزيادة D وأنت تمنح النظام مساحة أكبر لإشعاع الطاقة الصوتية. إذا كان المحرك الكهربائي والوصلة مستقرين، يمكن للفتحة الأكبر أن توفر ضغطًا أعلى على المحور عند التركيز.
لكن "مساحة أكبر" ليست وجبة غداء مجانية.
- كلما كانت الفتحة أكبر، زادت صعوبة الحفاظ عليها محرك كهروميكانيكي موحد على السطح.
- القبعات الأكبر حجمًا تكون أكثر عرضة لـ سمك غير منتظم، عدم انتظام القطب، وتدرجات الترابط.
3.2 فتحة العدسة وحجم النقطة البؤرية
يتم التحكم في حجم النقطة البؤرية بشكل أساسي كم من واجهة الموجة التي تجمعها ومدى قوة تقاربها. بعبارات مبسطة:
- د أكبر يميل إلى تقليل حجم البقعة وزيادة تركيز الطاقة.
- د أكبر يميل أيضًا إلى تقليل عمق التركيز (الخصر الضيق يعني نطاق عمل أقصر).
بمعنى آخر، يدفعك D نحو تركيز أكثر وضوحًا، ولكن غالبًا ما يكون ذلك على حساب محاذاة أقل تسامحًا ونطاق محوري أقل قابلية للاستخدام.
3.3 المقايضة. يزيد الحجم D الأكبر من مخاطر المحاذاة والتجميع
محول الطاقة المركز عبارة عن آلة محاذاة متنكرة في شكل سيراميك.
- مع فتحة أكبر، خطأ في الإمالة بين الغطاء ومحور الهدف ينتج عنه انحراف أقوى خارج المحور.
- يصبح الانحراف الصغير في التركيب تحولًا بؤريًا قابلاً للقياس.
- تزيد المساحة النشطة الأكبر من فرصة ذلك تركيبات الدعم أو الأكواب المعدنية تقدم قيودًا غير متماثلة.
إذا كان منتجك مخصصًا لبيئة تصنيع ذات تراكم لا مفر منه، أ فتحة أصغر قليلاً يمكن أن يكون الفرق بين عائد الإنتاج المستقر وإعادة العمل المستمرة.

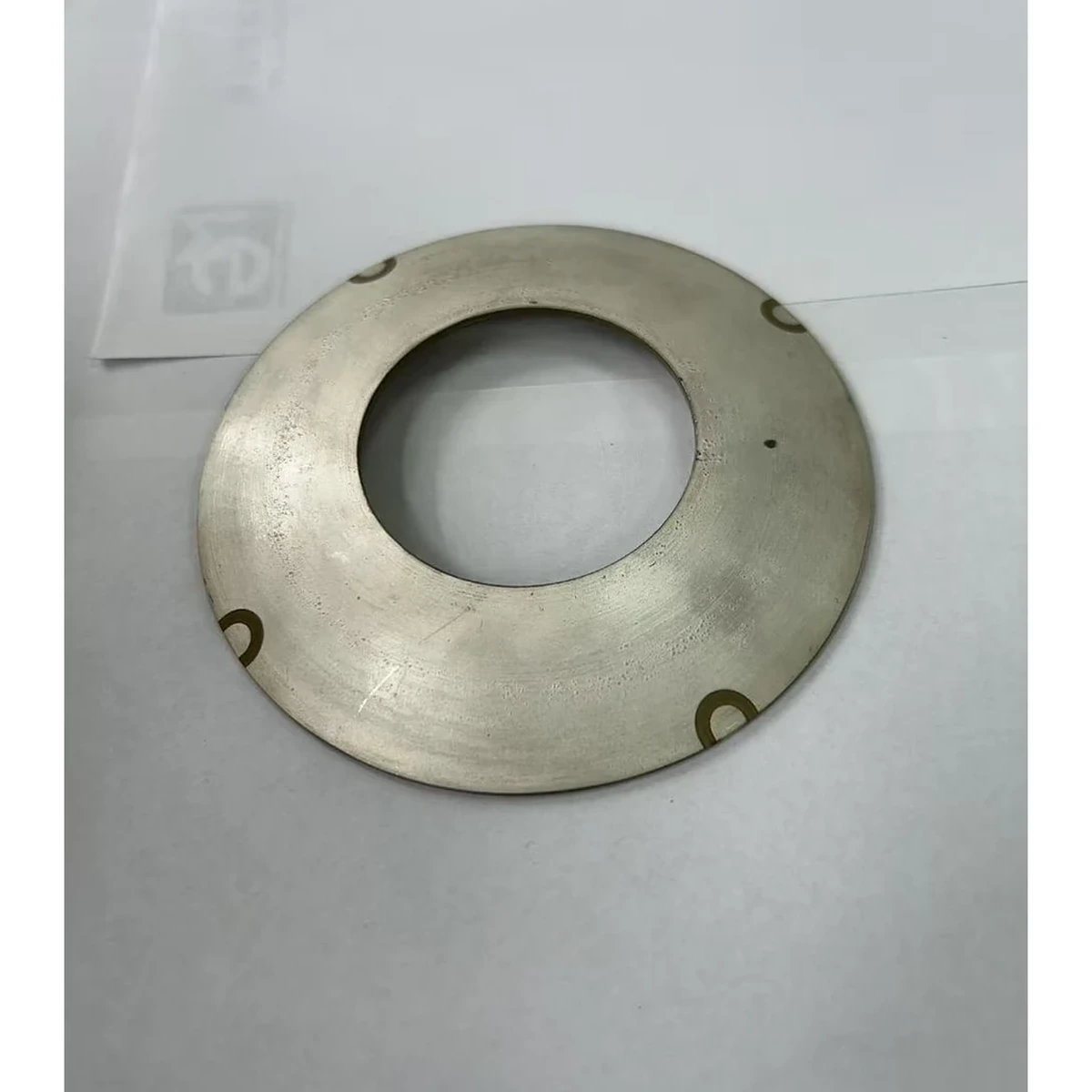

4) السماكة. تحديد التردد. ولكن أيضًا مقبض اقتران
4.1 الرنين في وضع السماكة هو نقطة البداية
بالنسبة لمعظم السيراميك الانضغاطي المستخدم كمشعات ذات وضع السمك، فإن تردد الرنين الأساسي
تم تعيينه بشكل أساسي بواسطة سمك ر والسرعة الصوتية الفعالة من السيراميك.هذه العبارة صحيحة بما يكفي لتكون مفيدة، ولكنها تدعو إلى افتراض خطير: "set t، get f." في الممارسة العملية، قمت بتعيين t، ثم يتحرك النظام f.
4.2 لماذا يتحول التردد من قيمة السمك الاسمية
يعتمد التردد الواقعي على النظام الميكانيكي والصوتي بأكمله.
- يغير الانحناء توزيع الصلابة. القشرة المنحنية ليست مثل اللوحة المسطحة. يمكن أن يقدم الانحناء سلوكًا يشبه الغشاء ويغير الاقتران المشروط.
- كتلة القطب والطلاء. تضيف الأقطاب الكهربائية السميكة أو غير المستوية كتلة ويمكن أن تغير الرنين قليلاً، خاصة في الترددات الأعلى.
- طبقات الترابط. يضيف اللاصق كلاً من الكتلة والامتثال. يغير التباين شروط الحدود الفعالة.
- التحميل المسبق والتثبيت. إذا كان الغطاء مقيدًا ميكانيكيًا، فيمكن أن يتحرك الرنين ويمكن أن تظهر أوضاع إضافية.
لذلك من الأفضل التعامل مع السُمك على أنه المهيمنة ذراع التردد وليس ال فقط الرافعة.
4.3 المقايضة. أرق للتردد العالي يزيد من هشاشة وحساسية العملية
غالبًا ما تدفع العناصر المركزة عالية التردد نحو السيراميك الرقيق. وهذا يخلق القيود.
- السيراميك الرقيق أسهل في التشقق أثناء المناولة أو الربط أو التدوير الحراري.
- الأغطية الرقيقة أكثر حساسية لتحمل السماكة. الانحراف المطلق الصغير هو نسبة خطأ أكبر.
- يمكن أن تزيد الأصداف الرقيقة من الاقتران بالأوضاع الشعاعية أو الانثناءية، مما يؤدي إلى تلويث استجابة السُمك وتعقيد مطابقة المعاوقة.
إذا كنت بحاجة إلى تردد عالٍ، فأنت بحاجة أيضًا إلى خطة لذلك الإنتاجية والتعامل والتجميع القابل للتكرار.
5) الترابط. تقترن الهندسة وسلوك الرنين وقابلية التصنيع
هنا يصبح التصميم غير بديهي.
5.1 R, D, t تشكل مثلثًا مزدوجًا
يمكنك اعتبار العنصر الذي يتم التركيز عليه مقيدًا بثلاث "ميزانيات" مقترنة:
- ميزانية التركيز الصوتي. يتم التحكم فيه بواسطة R وD. أنت تريد انحناء الطور وفتحة كافية.
- ميزانية الرنين ووضع النقاء. يتم التحكم فيه بواسطة t، ولكنه يتأثر بشدة بالانحناء والقيود الحدودية.
- ميزانية التصنيع والإنتاج. يتم التحكم فيه من خلال مدى قوة الانحناء، ومدى كبر الجزء، ومدى رقته.
ادفع أي زاوية بعيدًا جدًا وستدفع زاوية أخرى للخلف.
- يعمل R الأصغر و D الأكبر على تحسين التقارب ولكنهما يزيدان الحساسية لخطأ الانحناء وإمالة التجميع.
- الحجم الأصغر يزيد من التردد ولكنه يزيد من الهشاشة وحساسية تحمل السماكة وخطر تلوث الوضع.
- يزيد حجم D الأكبر من قدرة الطاقة ولكنه يزيد من تحديات توحيد القطب وعدم انتظام الترابط.
5.2 "تحسين" معلمة واحدة غالبًا ما يؤدي إلى تدهور النظام
بعض أنماط الفشل الكلاسيكية:
- تحسين نصف القطر فقط. قمت بتعيين R لتصل إلى مسافة بؤرية. يركز الجزء "قريبًا بدرجة كافية" في الهواء، ولكن في الماء تتغير الذروة البؤرية، وترتفع الفصوص الجانبية، ويصبح النظام حساسًا للإمالة الصغيرة. وينتهي بك الأمر بإضافة أجهزة محاذاة ميكانيكية، مما يزيد من التكلفة والحجم.
- تحسين فتحة العدسة فقط. يمكنك زيادة D للحصول على نقطة أكثر إحكامًا وكثافة أعلى. يُظهر التجميع بعد ذلك تباينًا من دفعة إلى دفعة لأن تدرجات الترابط عبر سطح أكبر تؤدي إلى حدوث أخطاء في الطور. يصبح المجال أقل تكرارًا من تصميم الفتحة الأصغر.
- تحسين السماكة فقط. قمت بتعيين t للتردد المستهدف. بعد الترابط، يتغير الرنين وتتغير المعاوقة. ثم تقوم بإضافة طبقات متطابقة أو تغيير الدعم. الآن يتغير السلوك البؤري مرة أخرى بسبب تغير توزيع الوضع.
الدرس المستفاد ليس "عدم التحسين". الدرس هو تحسين النظام باستخدام نموذج التسامح، وليس هندسة اسمية واحدة.

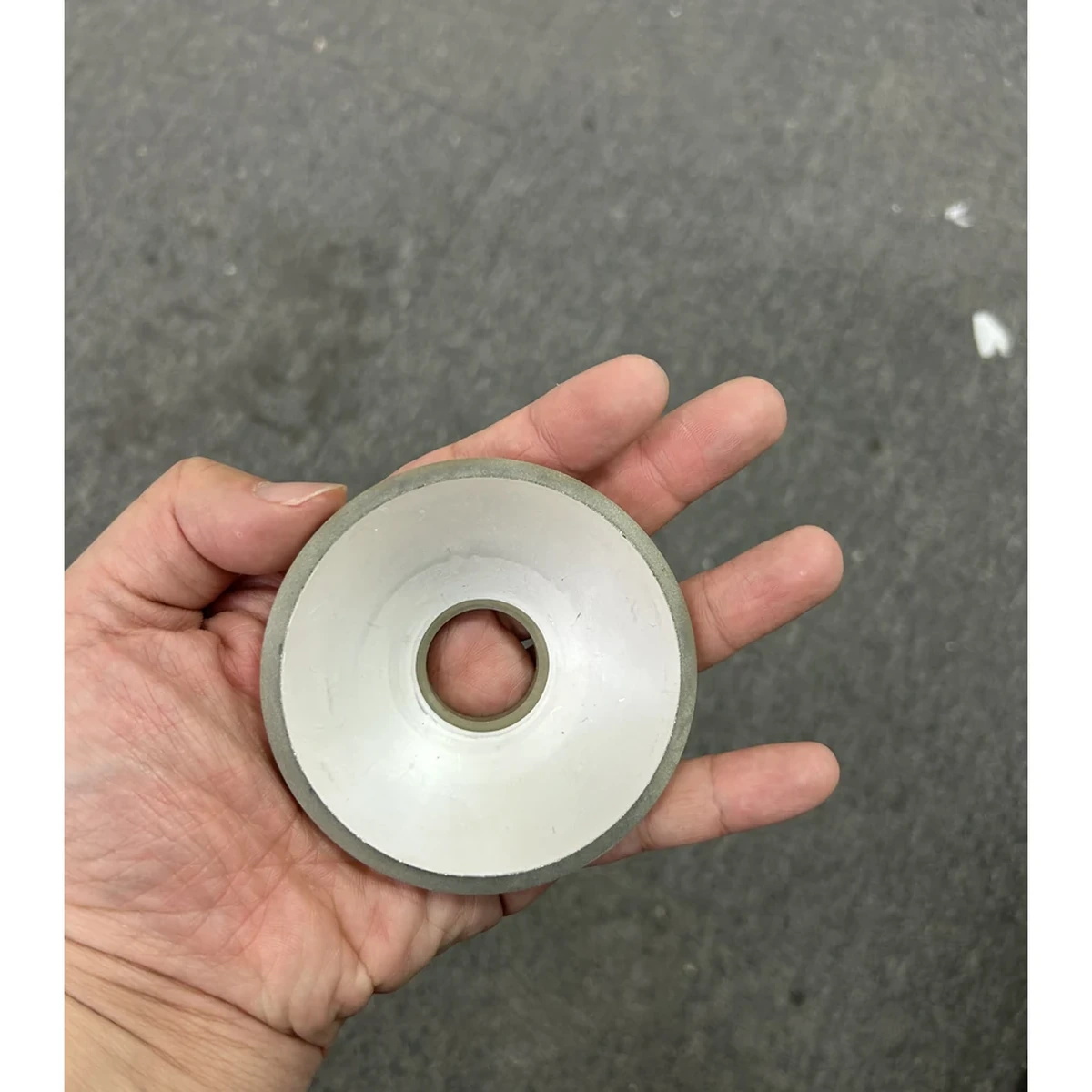

6) عدم اليقين والتسامح. التصميم جيد فقط مثل ميزانية الانحراف
في الموجات فوق الصوتية المركزة، يمكن أن تصبح الانحرافات الهندسية الصغيرة أخطاء صوتية كبيرة لأن الجهاز هو في الأساس مشعاع حساس للطور.
6.1 ما هي الانحرافات الأكثر أهمية
ليست كل حالات التسامح تؤذي بشكل متساوٍ.
- انحراف الانحناء (ΔR والتموج المحلي) يسبب خطأ في الطور عبر الفتحة.
- عدم تجانس السماكة (Δt عبر الغطاء) يغير الرنين المحلي ويخلق سعة اهتزاز غير منتظمة.
- جودة حافة فتحة العدسة يؤثر على شروط الحدود. يمكن أن تؤدي الرقائق أو عيوب الحواف إلى ظهور الشقوق وإحداث عدم التماثل.
- توحيد القطب يؤثر على توزيع محرك الأقراص ويمكن أن يغير الرنين قليلاً.
6.2 الواقع العملي. أنت تصمم باستخدام التوزيعات، وليس القيم الفردية
يحتاج التصميم القوي والمركّز عادةً إلى ما يلي:
- مظروف تسامح محدد لـ R وD وt، بما في ذلك طريقة القياس (كيف يتم التحقق من R؟ كيف يتم قياس السُمك على سطح منحني؟).
- خطة تجميع تتحكم في سمك خط الرابطة وتركيزه.
- خطة اختبار لا تقيس فقط الممانعة ولكن أيضًا المجال الصوتي (خريطة الضغط أو المسح المائي) عبر وحدات متعددة.
إذا كانت عملية التصميم الخاصة بك تفترض هندسة مثالية وترابطًا مثاليًا، فإن بناء الإنتاج الأول سيكون تعليمًا مكلفًا للغاية.
7) طريقة عملية للتفكير. ابدأ بما يجب أن يكون صحيحًا
نظرًا لأن هذا متعدد المتغيرات، فمن المفيد البدء بالقيود بدلاً من مطاردة الشكل الهندسي "المثلى".
7.1 تحديد ما هو غير قابل للتفاوض
الأشياء الشائعة غير القابلة للتفاوض:
- نطاق التردد أو النطاق الترددي المطلوب.
- جهد المحرك المسموح به ودورة التشغيل (الحدود الحرارية حقيقية).
- نطاق المسافة البؤرية المطلوبة في الوسط الفعلي.
- الحد الأقصى لحجم محول الطاقة المسموح به.
- أهداف عائد الإنتاج.
بمجرد تعيينها، تصبح R وD وt متغيرات قرار داخل مربع القيد.
7.2 توقع التكرار وقم بتخصيصه عمدًا
حتى مع النمذجة الجيدة، سوف تقوم بالتكرار للأسباب التالية:
- تختلف خصائص المواد باختلاف الدفعة ودرجة الحرارة وحالة الاستقطاب.
- من الصعب صياغة شروط الحدود بدقة.
- يتضمن المجال الصوتي في الوسط الحقيقي تأثيرات التوهين والتشتت وأحيانًا التجويف.
إذا كنت لا تستطيع تحمل تكاليف التكرار، فيجب عليك اختيار هندسة أكثر تحفظًا. وإلا فإنك تراهن على المشروع على افتراضات مثالية.
8) الدروس الهندسية
- نصف القطر (R) يحدد الميل الهندسي للتقارب، لكن التركيز الفعلي يعتمد على التحميل والترابط وخطأ الطور. أصغر R يزيد من الحساسية.
- الفتحة (د) يؤدي بقوة إلى زيادة حجم النقطة البؤرية وكثافة الطاقة، ولكنه يزيد من مخاطر المحاذاة وقابلية التصنيع. أكبر D يمكن أن يقلل من المتانة.
- السمك (ر) هي رافعة التردد السائدة، لكن الرنين يتغير مع الانحناء وظروف حدود التجميع. تزيد الأجزاء الرقيقة من خطر الهشاشة واقتران الوضع.
- الاعتماد المتبادل هو القصة بأكملها. غالبًا ما يؤدي تحسين أحد المعلمات إلى تدهور معلمة أخرى بسبب اقتران تكوين المجال وسلوك الرنين وإنتاجية التصنيع.
- التصميم مع التفاوتات والتوزيعات. البيزو المركز هو جهاز طور. إنه يعاقب الافتراضات المتفائلة.
إذا كنت ترغب في صنع منتجات بالموجات فوق الصوتية المركزة التي يتم شحنها بشكل موثوق، فإن التصميم "الفائز" نادرًا ما يكون هو التصميم الذي يحتوي على أصغر نقطة في المحاكاة. وهو الذي لا يزال يتصرف بشكل مقبول عندما يقل الانحناء قليلاً، وتختلف خطوط الروابط قليلاً، ويكون الوسط أكثر فوضوية من المختبر.
إذا كنت تقوم بتوثيق عنصر مركّز لبرنامج OEM، ففكر في تضمين: R/D/t الاسمي، ونطاقات التسامح، وطرق القياس، ومنحنيات المعاوقة قبل وبعد الترابط، ومسح المجال الصوتي التمثيلي في الوسط المستهدف. تعمل هذه القطع الأثرية على تعزيز الثقة الهندسية أكثر من أي عنوان رئيسي في ورقة البيانات.
